Drgania przy frezowaniu i wierceniu nie biorą się znikąd. To efekt działania zmiennych sił skrawania na układ, który nigdy nie jest idealnie sztywny: maszyna, wrzeciono, oprawka, narzędzie i detal zawsze mają pewną podatność.
Im dłuższy wysięg narzędzia i im słabsza oprawka narzędziowa, tym łatwiej ten układ „rozbujać”. W efekcie zamiast stabilnego skrawania powstają wibracje przy frezowaniu, hałas, ślady na powierzchni i szybkie zużycie narzędzia.
Źródła drgań w układzie maszyna–narzędzie–detal
Podczas skrawania powstają siły promieniowe, osiowe i obwodowe. Nie są one stałe – zmieniają się wraz z wchodzeniem i wychodzeniem zębów z materiału, zmianą przekroju wióra, twardości warstwy wierzchniej, a nawet przy drobnych różnicach w geometrii ostrzy.
Te zmienne siły działają na układ, który zachowuje się mniej więcej jak sprężyna połączona z masą. Jeżeli sztywność jest niska (długi, cienki frez, słaba oprawka, smukły detal), to nawet niewielkie zmiany sił generują istotne ugięcia. Te ugięcia z kolei zmieniają chwilową grubość wióra, a tym samym siłę skrawania. Powstaje sprzężenie zwrotne.
Drgania nasila dodatkowo każde „luzowanie” układu: zbyt długie przejściówki, redukcje, przedłużki, słabe mocowanie detalu czy zużyte łożyska wrzeciona. Długi wysięg narzędzia jest jednak jednym z najczęstszych i najszybciej odczuwalnych powodów problemów.
Drgania wymuszone a samowzbudne (czatter)
W obróbce występują dwa główne typy drgań:
drgania wymuszone – wynikają z nierównomiernego poboru wióra, bicia narzędzia, nierównej liczby zębów, skoków w napędzie. Ich częstotliwość odpowiada zewnętrznemu wymuszeniu (np. przechodzeniu kolejnych ostrzy przez materiał),
drgania samowzbudne (czatter) – pojawiają się, gdy energia dostarczana przez proces skrawania zaczyna zasilać drgania własne układu. Częstotliwość odpowiada wtedy częstotliwościom własnym (rezonans). To one najczęściej niszczą narzędzia i powierzchnię.
Przy zbyt dużym wysięgu narzędzia i słabej oprawce częstotliwość własna układu spada. Łatwiej wpaść w rezonans przy typowych prędkościach obrotowych, a czatter zaczyna się przy pozornie „bezpiecznych” parametrach.
Objawy drgań w praktyce
Drgania przy skrawaniu można rozpoznać bez specjalnej aparatury pomiarowej. Występują typowe symptomy:
charakterystyczny „śpiew” lub wycie freza – szczególnie przy przejściach bocznych lub w narożach,
fala lub „ząbkowanie” powierzchni po frezowaniu, widoczne gołym okiem lub pod światło,
nieregularne zużycie ostrzy, wyszczerbienia, przebarwienia termiczne przy krawędzi,
skoki obciążenia wrzeciona na wskaźniku maszyny, nawet przy stałych parametrach,
głośne stukanie przy wchodzeniu i wychodzeniu z materiału.
Typowa sytuacja z hali: ten sam frez, te same parametry, ta sama maszyna – przy krótkim wysięgu narzędzie idzie gładko, a po wysunięciu o dodatkowe 20–30 mm zaczyna wyć i zostawia fale. Winna jest właśnie zmiana sztywności układu.
Wysięg narzędzia – definicja i wpływ na sztywność
Wysięg narzędzia to podstawowy parametr decydujący o podatności na drgania. Często jest traktowany zbyt lekko, a każdy dodatkowy milimetr wysunięcia daje się odczuć w postaci gorszej powierzchni i krótszej trwałości narzędzia.
Co dokładnie oznacza wysięg narzędzia
Wysięg narzędzia to odległość od czoła oprawki (lub od punktu mocowania we wrzecionie, w zależności od przyjętej definicji) do końca aktywnej części skrawającej narzędzia. Praktycznie chodzi o długość „wolno wystającego” odcinka narzędzia, który może się uginać i drgać.
W frezach trzpieniowych mierzy się najczęściej od płaszczyzny czoła oprawki do końca płytki lub krawędzi skrawającej. W wiertłach – do czubka wiertła. Ten wymiar powinien być możliwie najmniejszy, przy zachowaniu wymaganego dostępu do obrabianej powierzchni.
Gdy narzędzie jest wysunięte niepotrzebnie o 10–20 mm więcej, niż wymaga geometria detalu, nie ma to żadnej zalety technologicznej. Powoduje natomiast istotny spadek sztywności i większą podatność na wibracje przy frezowaniu i wierceniu.
Zależność sztywności od długości wysięgu
W uproszczeniu frez lub wiertło można traktować jak wspornik. Ugięcie wspornika pod obciążeniem rośnie mniej więcej z trzecią–czwartą potęgą długości. W praktyce oznacza to bardzo nieintuicyjną wrażliwość na wysięg.
Jeśli długość wysięgu zwiększy się 2-krotnie, ugięcie może wzrosnąć nawet o rząd wielkości. To tłumaczy, dlaczego stabilne parametry przy krótkim narzędziu stają się zabójcze po wydłużeniu wysięgu, nawet o kilkadziesiąt procent.
Sztywność rośnie też z czwartą potęgą średnicy, dlatego zależność L/D (stosunek długości wysięgu do średnicy narzędzia) jest tak ważna. Ten sam wysięg 80 mm dla freza Ø20 i Ø10 to zupełnie różne sytuacje dynamiczne.
Znaczenie stosunku L/D
Samo podanie długości w milimetrach niewiele mówi, dopóki nie zestawi się jej ze średnicą narzędzia. W praktyce używa się wskaźnika L/D:
L – wysięg od czoła oprawki do końca krawędzi skrawającej,
D – średnica narzędzia (frez, wiertło, rozwiertak itd.).
Im większy L/D, tym bardziej smukłe i podatne na ugięcia jest narzędzie.
Przykładowo: frez Ø16 wysunięty na 48 mm ma L/D = 3, natomiast ten sam frez wysunięty na 96 mm ma L/D = 6. W drugim przypadku ten sam poziom sił skrawania wywoła nieporównywalnie większe ugięcia i drgania. Parametry skrawania nie mogą więc zostać bez zmian.
Przybliżone „bezpieczne” zakresy L/D
Dla ogólnego poglądu można przyjąć orientacyjne zakresy, w których da się zwykle pracować stabilnie na typowych centrach poziomych i pionowych (dobrze utrzymanych, bez skrajnych luzów):
frezowanie zgrubne stali: L/D ≈ 2–3 (komfortowo), 3–4 (z korektą parametrów), powyżej 4 (strategia lekka, trochoidalna, mały ap/ae),
frezowanie wykańczające stali: L/D ≈ 3–5 (z redukcją ap, często mniejsze ae),
frezowanie aluminium: dzięki mniejszym siłom skrawania L/D może być większe – zgrubnie 3–4, wykańczająco 5–8 przy dobrych oprawkach,
wiercenie w stali: standardowe wiertła pełnowęglikowe często L/D 3–5, specjalne do głębokich otworów 8–12 wymagają już chłodzenia wewnętrznego i bardzo rozsądnych parametrów.
To tylko orientacyjne wartości. Konkretne możliwości zależą od geometrii narzędzia, rodzaju oprawki, sztywności maszyny i detalu. Wspólny mianownik jest prosty: wysięg narzędzia należy ograniczać do absolutnego minimum.
Rola oprawki – element aktywny, nie tylko uchwyt
Oprawka narzędziowa jest łącznikiem pomiędzy wrzecionem a narzędziem. Jej wpływ na drgania jest często większy niż samej frezarki. Dobra oprawka potrafi „uspokoić” ten sam frez i ten sam detal, a zła zrujnuje nawet solidny proces.
Łańcuch sztywności: od wrzeciona po detal
Stabilność obróbki wynika z całego łańcucha:
łożyska wrzeciona i stożek (np. SK, BT, HSK),
trzona oprawki (stożek maszynowy),
ciało oprawki (ER, Weldon, termokurcz, hydraulika itd.),
ewentualne redukcje, przedłużki, adaptery,
trzonek narzędzia,
detal wraz z mocowaniem (imadło, uchwyt, stół).
Na każdym połączeniu można albo zwiększyć, albo obniżyć sztywność i tłumienie drgań. Wystarczy jedna słaba redukcja lub tania oprawka z dużym biciem, żeby cały proces stracił stabilność.
Wysięg narzędzia należy liczyć łącznie z wszelkimi przedłużkami. Oprawka z wbudowanym przedłużeniem może mieć o 30–40 mm dłuższy moment zginający niż krótka, co znacząco wpływa na częstotliwości własne układu.
Oprawka a częstotliwości własne układu
Każdy fragment łańcucha sztywności ma swoją częstotliwość własną. Obciążenie działające z tą częstotliwością powoduje rezonans, czyli gwałtowny wzrost amplitudy drgań. Oprawka, przez swoją konstrukcję i masę, zmienia te częstotliwości.
Oprawki o większej średnicy zewnętrznej, krótkie i kompaktowe, zwykle podnoszą częstotliwość własną układu. To oznacza, że przy tych samych obrotach trudniej wpaść w rezonans. Oprawki długie, smukłe, z redukcjami – odwrotnie.
Dodatkowo niektóre typy oprawek (hydrauliczne, tłumione) wprowadzają realne tłumienie drgań. Nawet jeśli częstotliwość wymuszenia zbliży się do częstotliwości własnej, amplituda drgań nie narasta tak gwałtownie, jak w sztywnej, lecz nietłumionej konstrukcji.
Bicie promieniowe i osiowe a stabilność
Bicie promieniowe narzędzia powoduje, że ostrza nie pracują równomiernie. Jedno ostrze bierze większy wiór, kolejne – mniejszy. To typowe źródło drgań wymuszonych i nierównomiernego obciążenia krawędzi.
Konsekwencje dużego bicia:
gorsza jakość powierzchni (widoczne „piórkowanie”),
szybsze, nierównomierne zużycie ostrzy,
wzrost amplitudy drgań przy dłuższym wysięgu,
większe ryzyko wykruszenia narzędzia przy twardych materiałach.
Dobra oprawka pozwala utrzymać bicie na poziomie kilku mikrometrów. Tanie, zużyte oprawki ER potrafią mieć bicie rzędu kilkunastu–kilkudziesięciu mikrometrów, co przy L/D>4 bardzo szybko przekłada się na wibracje przy frezowaniu.
Typy oprawek a drgania – praktyczne porównanie
Dobór oprawki ma bezpośredni wpływ na sztywność, bicie i tłumienie drgań. Różne typy zachowują się inaczej w zależności od średnicy narzędzia, wysięgu i rodzaju operacji.
Oprawki ER i Weldon – klasyka warsztatu
Oprawki ER są bardzo popularne ze względu na uniwersalność. Zacisk realizuje sprężynowa tulejka, która dopasowuje się do różnych średnic trzonka. To duży plus w małych i średnich warsztatach.
Z punktu widzenia drgań:
sztywność oprawki narzędziowej ER jest umiarkowana – lepsza przy małym wysięgu, gorsza przy długim,
bicie zależy mocno od jakości tulejek i czystości stożków; w dobrym stanie można utrzymać kilka mikrometrów,
tłumienie drgań jest niewielkie – to sztywna, metalowa konstrukcja bez elementów tłumiących.
Oprawki Weldon mocują frez śrubą dociskową w płaskie nacięcie na trzpieniu. Ich główna zaleta to odporność na wyciąganie narzędzia przy ciężkim zgrubnym frezowaniu.
Pod kątem drgań:
sztywność jest dobra przy dużych średnicach i niewielkim wysięgu,
bicie bywa większe niż w oprawkach termokurczliwych czy hydraulicznych, szczególnie przy małych średnicach,
przy średnicach <10 mm trudniej jest ustawić realnie niskie bicie.
Do zgrubnego frezowania stali, z niewielkim L/D, ER i Weldon są zazwyczaj wystarczające. Przy większych wysięgach i małych średnicach zaczyna się przewaga bardziej precyzyjnych systemów.
Oprawki termokurczliwe i hydrauliczne – precyzja i lepsze tłumienie
Oprawki termokurczliwe wykorzystują zjawisko rozszerzalności cieplnej. Rozgrzana oprawka rozszerza się, wkłada się narzędzie, a po schłodzeniu zaciska się z dużą siłą i bardzo równomiernie wokół trzpienia.
Charakterystyka zacisku termokurczliwego
Oprawka termokurczliwa obejmuje narzędzie pełnym, cylindrycznym gniazdem. Nie ma śrub, nacięć ani szczelin, które lokalnie osłabiają przekrój. Dzięki temu sztywność przy danym wysięgu jest wyraźnie większa niż w typowej oprawce ER.
Bicie, przy poprawnej procedurze montażu i czystych powierzchniach, można utrzymywać na poziomie 2–3 µm. Przy L/D>4 różnica względem oprawek z większym biciem staje się wyraźnie odczuwalna w pracy.
Minusem jest konieczność posiadania nagrzewnicy oraz fakt, że każda oprawka ma jedną, konkretną średnicę zacisku. Z punktu widzenia drgań to jednak jeden z najstabilniejszych sposobów mocowania narzędzia.
Oprawki hydrauliczne i ich wpływ na drgania
W oprawkach hydraulicznych narzędzie zaciska się przez ciśnienie cieczy w specjalnej komorze. Część korpusu zachowuje się jak sprężysta tuleja, która obejmuje trzpień bardzo równomiernie.
To rozwiązanie ma dwa plusy przy dużych wysięgach:
bardzo małe bicie (często <3 µm),
rzeczywiste tłumienie drgań dzięki pracy komory hydraulicznej.
Przy frezach wykańczających o małych średnicach, wysuniętych na L/D 5–8, oprawka hydrauliczna potrafi utrzymać stabilne skrawanie tam, gdzie zwykłe ER już „gra”. Różnica jest szczególnie widoczna przy materiałach twardych i narzędziach węglikowych.
Oprawki tłumione i specjalne przedłużki
Dla skrajnie dużych wysięgów (głębokie kieszenie, formy) stosuje się oprawki z elementem tłumiącym – wkład tłumiący drgania lub masę dostrojoną. Korpus nie jest wtedy jednorodnym prętem, lecz układem zaprojektowanym pod kątem drgań.
Takie rozwiązania pozwalają pracować przy L/D rzędu 8–12 w stali, z sensowną głębokością skrawania. Kosztują znacznie więcej niż standardowe oprawki, ale w formach i matrycach często są jedyną drogą, żeby nie spędzać godzin na walce z rezonansami.
Przedłużki i redukcje – kiedy naprawdę są potrzebne
Każda dodatkowa przedłużka lub redukcja to osłabienie łańcucha sztywności. Coraz dłuższa „antena” sprzyja drganiom. Jeśli da się dobrać jedną oprawkę o odpowiednim wysięgu zamiast kombinacji „oprawka + przedłużka + redukcja”, warto to zrobić.
Jeśli przedłużka jest konieczna, lepiej wybierać wersje o jak największej średnicy, możliwie krótkie, z precyzyjnym stożkiem. Dobrze sprawdzają się przedłużki termokurczliwe lub hydrauliczne z wbudowanym tłumieniem, szczególnie dla frezów kulistych przy obróbce form.
Dobór wysięgu narzędzia do operacji i materiału
Wysięg powinien wynikać z geometrii detalu i strategii obróbki, a nie z przyzwyczajenia czy wygody operatora. Zbyt duży zapas długości zawsze odbierze część stabilności.
Analiza geometrii detalu
Najpierw określa się minimalny realny wysięg: dostęp do najgłębszego punktu plus niewielki margines bezpieczeństwa. Dla frezowania czołowego typowo wystarcza 1–2 mm zapasu. Przy pracy bokiem, w wąskiej szczelinie, margines może być większy ze względu na ruchy interpolacyjne.
Jeśli w jednym zamocowaniu trzeba wykonać kilka operacji o różnych głębokościach, często rozsądne jest zastosowanie dwóch narzędzi: krótszego, sztywnego do większości pracy oraz dłuższego tylko do fragmentów wymagających dużego wysięgu.
Rodzaj operacji a wymagany L/D
Dla zgrubnej obróbki objętościowej optymalny jest jak najmniejszy L/D – typowo 2–3. Gdy trzeba sięgnąć głębiej, zamiast od razu sięgać po długi frez, można podzielić proces:
najpierw głębsze kieszenie zgrubnie krótszym frezem z podejściem „od góry”,
następnie lokalne „dociągnięcie” długim, smukłym narzędziem z lekkimi parametrami.
Przy obróbce wykańczającej dopuszczalny L/D jest zwykle większy, bo siły skrawania są mniejsze. Mimo to warto trzymać się zasady: osobne narzędzie „finiszowe” tylko tam, gdzie naprawdę jest potrzebny duży zasięg.
Wpływ materiału obrabianego na wybór wysięgu
W stalach konstrukcyjnych lub żeliwie każda dodatkowa dziesiątka milimetrów wysięgu szybko ujawnia się w drganiach. Trzeba wtedy ostrożniej dobrać głębokość skrawania i posuw.
Aluminium i tworzywa wybaczają więcej. Można pracować z większym L/D, szczególnie przy lekkich geometriach narzędzi. Jednak przy cienkich ściankach czy delikatnych elementach detalu nawet w aluminium długi frez łatwo wzbudzi drgania całego układu.
Parametry skrawania a drgania przy danym wysięgu
Nawet idealna oprawka i minimalny wysięg nie uratują procesu, jeśli parametry są dobrane w ciemno. Praca „jak leci” po katalogu, bez korekty pod L/D, to prosta droga do drgań.
Obroty i posuw na ząb
Przy zwiększonym wysięgu zwykle trzeba:
nieco obniżyć prędkość skrawania (obroty),
dostosować posuw na ząb tak, aby wiór był stabilny, ale nie za gruby.
Znaczące zmniejszenie obrotów często przesuwa częstotliwość wymuszeń poza zakres rezonansu danego układu narzędzie–oprawka–detal. To prosty, szybki krok, który często działa lepiej niż minimalne korekty posuwu.
Głębokość i szerokość skrawania
Dla dużego L/D największy wpływ na drgania ma głębokość i szerokość skrawania:
redukcja ap (głębokość) bez zmiany ae zmniejsza obciążenie osiowe i promieniowe,
ograniczenie ae (szerokość) zmniejsza siły boczne, które szczególnie chętnie wzbudzają drgania przy długim narzędziu.
W praktyce często przechodzi się z klasycznego frezowania obwodowego na strategie trochoidalne lub HEM. Mniejsze ae, większy posuw i wyższe obroty, ale kontrolowane obciążenie promieniowe, pozwalają utrzymać stabilność nawet przy większym wysięgu.
Krok zmian parametrów przy pojawieniu się drgań
Gdy pojawia się „śpiewanie” narzędzia, chaotyczne zmiany parametrów pogarszają sytuację. Lepiej stosować prostą sekwencję:
zmniejszyć ae (np. o 30–50%),
jeśli to nie pomaga – obniżyć obroty o 10–20%,
dobrać posuw na ząb do nowej prędkości, utrzymując minimalną sensowną grubość wióra,
w ostateczności zredukować ap lub podzielić obróbkę na dwa przejścia.
Przy sztywnym detalu i dobrej oprawce taka metodyczna korekta najczęściej pozwala zejść poniżej progu drgań samowzbudnych.

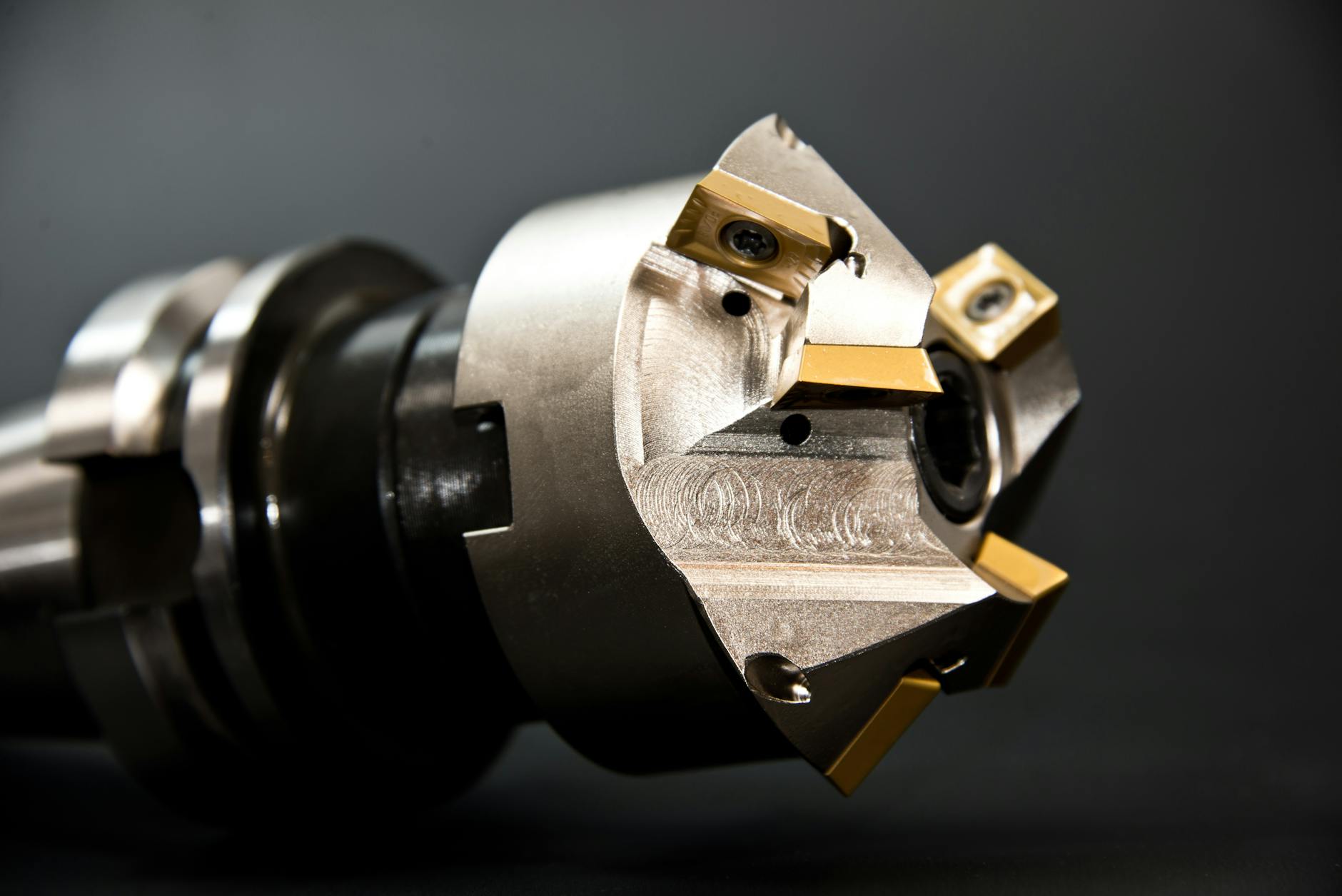

Źródło: Pexels | Autor: Pixabay
Geometria narzędzia a podatność na drgania
Narzędzie o tej samej średnicy i wysięgu może zachowywać się zupełnie inaczej w zależności od liczby ostrzy, podziałki i kąta linii śrubowej. Sam wybór freza często decyduje, czy proces będzie stabilny.
Liczba ostrzy i podziałka ostrzy
Większa liczba ostrzy zwiększa wydajność teoretyczną, ale też częściej wzbudza drgania przy mało sztywnym układzie. Przy dużym L/D w stali bezpieczniej jest używać frezów o mniejszej liczbie zębów i nierównej podziałce.
Nierówna podziałka rozprasza energię drgań – kąt między kolejnymi ostrzami nie jest stały, więc wymuszenie też nie jest idealnie okresowe. To proste rozwiązanie, które często uspokaja proces przy dłuższych narzędziach.
Kąt linii śrubowej i kształt wióra
Duży kąt linii śrubowej (np. 45°) zmniejsza skokową zmianę siły skrawania, przez co obciążenie rośnie bardziej płynnie. To pomaga przy drganiach, ale zwiększa siłę osiową, co może być problemem przy cienkich ściankach detalu.
Przy długim wysięgu częściej sprawdzają się frezy o średnim kącie linii śrubowej, z geometrią łagodnie łamiącą wiór. Stabilny, regularny wiór oznacza stabilne obciążenie, a tym samym mniejszą skłonność do „rozbujania” narzędzia.
Specjalne geometrie do wysięgów
Producenci oferują frezy i wiertła dedykowane do pracy przy dużym L/D: smukły trzonek, wzmocniona część robocza, czasem zmienna linia śrubowa na długości. Często mają też zmienną geometrię krawędzi, która ogranicza powstawanie drgań samowzbudnych.
Takie narzędzia są droższe, ale przy produkcji form lub elementów lotniczych, gdzie wysięgi są „z definicji” duże, pozwalają utrzymać stabilność procesu i realnie skrócić czas frezowania.
Powłoki i stan krawędzi
Zbyt tępa krawędź, nawet przy dobrej oprawce i niedużym wysięgu, zaczyna ciągnąć materiał zamiast go ciąć. Siły rosną skokowo, pojawia się nieregularny wiór, a po chwili także wyraźne drgania.
Przy długich wysięgach narzędzie powinno być ostre i odpowiednio powlekane do materiału. Nadmiernie „zaokrąglona” krawędź, często spotykana po wielu ostrzeniach, działa jak dodatkowy czynnik wzbudzający drgania, szczególnie w stali utwardzanej.
Średnica trzonka i kształt narzędzia
Przy tym samym L/D narzędzie o większej średnicy trzonka zawsze będzie sztywniejsze. Problem w tym, że wiele frezów ma trzonek równy średnicy części roboczej, co przy małych średnicach szybko ogranicza stabilność.
Jeśli producent oferuje frez o węższej części roboczej, ale z grubszym trzonkiem (np. „necked” z podtoczeniem), daje to wyraźny zysk. Odcinek pracujący jest smukły tylko tam, gdzie musi się zmieścić, a reszta sztywnie podparta w oprawce.
Przy bardzo małych średnicach (mikrofrezowanie) kluczowe staje się, żeby nie wysuwać trzonka dalej niż potrzeba. Zapas 2–3 mm ponad minimalny zasięg potrafi zrobić różnicę między czystą powierzchnią a regularną „falą”.
Asymetria geometrii jako sposób na rozbicie rezonansu
Narzędzia z celowo wprowadzoną asymetrią (różne kąty linii śrubowej, różne kąty przyłożenia na poszczególnych ostrzach) są projektowane tak, aby nie dopuścić do narastania drgań samowzbudnych.
Nie każde wrzeciono i każda oprawka „lubią” takie rozwiązania, ale przy trudnych wysięgach często właśnie one „odblokowują” proces. Zdarza się, że frez symetryczny w tej samej operacji jest praktycznie nieużywalny, a model z geometrią antywibracyjną działa od pierwszego podejścia.
Balansowanie a drgania przy wysokich obrotach
Przy wrzecionach wysokoobrotowych i małych średnicach, nawet lekkie niewyważenie narzędzia z oprawką potrafi wywołać wibracje, które później nakładają się na drgania od procesu skrawania.
Oprawki termokurczliwe i hydrauliczne zazwyczaj mają lepsze wyważenie niż standardowe ER, ale przy długich wysięgach i tak pomaga dodatkowe wyważenie kompletu. Im wyższe obroty i im dłuższa „antena”, tym bardziej widać efekty.
Łańcuch sztywności: od wrzeciona do detalu
Wysięg narzędzia i typ oprawki to tylko fragment układu. Drgania pojawiają się, gdy cały łańcuch sztywności ma zbyt wiele słabych punktów ustawionych „w serii”.
Połączenie wrzeciono–oprawka
Stożek wrzeciona musi być czysty, bez wżerów i rys, inaczej oprawka nie siedzi osiowo i powtarzalnie. Nawet drobna zadziorność na czole wrzeciona potrafi wprowadzić bicie, które przy dużym L/D szybko zamienia się w widoczne drgania.
Oprawki należy zaciskać z odpowiednim momentem, zgodnie z danymi producenta. Zbyt słaby zacisk to ryzyko mikroruchów, zbyt mocny – deformacja tulei, bicie i niestabilność.
Uchwyt detalu i jego podatność
Przy dużych wysięgach narzędzia często obwinia się „miękką oprawkę”, a problemem jest tak naprawdę słabe zamocowanie detalu. Cienkie ścianki, długie wystawienia z imadła czy podatne stoły maszyn działają jak sprężyny.
Jeśli detal „chodzi” pod palcem, nie ma sensu szukać magii w oprawce. Krótsze wysunięcie z imadła, dodatkowa podpórka lub inny sposób bazowania często daje większy efekt niż wymiana narzędzia na „antywibracyjne”.
Spójność całego zestawu
Łańcuch sztywności jest tak mocny, jak jego najsłabszy element. Długi, cienki frez zamocowany w topowej oprawce, ale pracujący w cienkościennej tulei, i tak będzie „grał”.
Przy planowaniu operacji głębokich warto spojrzeć na całość: rodzaj maszyny, długość wysięgu narzędzia, sposób mocowania detalu i nawet układ chłodzenia. Czasem drobna zmiana jednego z tych elementów usuwa problem z drganiami bez ingerencji w resztę.
Chłodzenie, smarowanie i odprowadzanie wiórów
Dla dużych wysięgów stabilne odprowadzanie wióra ma większe znaczenie niż przy krótkich, sztywnych narzędziach. Wióry zakleszczone w wąskiej szczelinie zaczynają „podbijać” narzędzie i wzmacniają wibracje.
Chłodzenie zewnętrzne vs. wewnętrzne
Przy wysokich wysięgach i głębokich kieszeniach chłodzenie zewnętrzne często nie dociera w strefę skrawania. Wiór nagrzewa się, przykleja i powstają nieregularne obciążenia.
Narzędzia z chłodzeniem wewnętrznym dają bardziej powtarzalne warunki. Strumień chłodziwa wypycha wiór z miejsca cięcia, co stabilizuje siły i poprawia kulturę pracy przy długim frezie lub wiertle.
Rodzaj chłodziwa i technika podawania
Przy frezowaniu form i gniazd o dużej głębokości sprawdza się punktowe chłodzenie wysokociśnieniowe. Ważniejszy jest kierunek i skupienie strumienia niż sama ilość chłodziwa.
Przy niektórych strategiach HEM w aluminium lepszy bywa mgłowy układ smarowania lub chłodzenie powietrzem z mgłą olejową. Suchy, lekki wiór łatwiej się ewakuuje, a stabilność skrawania rośnie.
Wpływ nagromadzenia wiórów na drgania
Jeśli wiór nie ma dokąd uciec, zaczyna się mielić w strefie skrawania. Odgłos staje się chropowaty, a drgania narastają z przejścia na przejście, mimo że parametry i wysięg są niezmienne.
Przy długich wysięgach lepiej podzielić obróbkę głębokiej kieszeni na sekcje, z okresowym „przepłukaniem” strefy. Kilka sekund jałowego przejazdu z intensywnym chłodzeniem potrafi ustabilizować proces na kolejne minuty.
Strategie obróbki przy dużym wysięgu
Nawet najlepiej dobrane narzędzie i oprawka mogą zostać „zabite” nieodpowiednią strategią CAM. Sposób prowadzenia ścieżki decyduje o tym, jak rozkładają się siły i czy drgania będą miały szansę narosnąć.
Unikanie uderzeń w naroża
Gwałtowne wejścia w materiał i nagłe zmiany kierunku powodują skokowe zwiększenie sił. Przy długim narzędziu każde takie „kopnięcie” potrafi uruchomić rezonans.
Lepiej prowadzić frez z łagodnymi łukami, unikać 90-stopniowych zakrętów i stosować wejścia po rampie lub helisie. Im bardziej płynne obciążenie, tym spokojniej pracuje wysięg.
Rozkład obróbki na strefy
Przy głębokich kieszeniach i żeberkach dobrą praktyką jest podział ścieżek na strefy o różnej głębokości, z osobno dobranym L/D i parametrami. Krótsze, sztywniejsze narzędzie „czyści” górę, dłuższe wchodzi tylko tam, gdzie jest to absolutnie konieczne.
W praktyce oznacza to więcej narzędzi w programie, ale mniej problemów z wykończeniem i niższe ryzyko łamania frezów. Maszyna pracuje dłużej „w zielonym polu” stabilności, a krótkie odcinki przy dużym wysięgu są celowo „odchudzone” z parametrów.
Skrawanie jednostronne vs. obustronne
Narzędzie pracujące naprzemiennie raz jedną, raz drugą stroną (np. przy frezowaniu wąskich rowków tam i z powrotem) jest bardziej narażone na drgania. Kierunek siły promieniowej co chwila się odwraca, a długi wysięg zaczyna „pływać”.
Jeśli to możliwe, lepiej tak ułożyć ścieżkę, żeby kluczowe przejścia szły w jednym kierunku z kontrolowanym obciążeniem bocznym. Powroty można zostawić jałowe lub z minimalnym zebraniem.
Praktyczne zasady ustawiania wysięgu na maszynie
Nawet najlepszy projekt potrafi polec, jeśli na maszynie narzędzie zostanie wysunięte „na oko”. Proces zaczyna się od prostych, powtarzalnych nawyków ustawczych.
Ustawianie wysięgu „pod wymiar”, nie „na zapas”
Przed zamocowaniem narzędzia dobrze jest znać docelowy L/D. Długość zapisać w programie lub na karcie ustawień i trzymać się jej przy oprawianiu, zamiast wysuwać narzędzie „żeby było wygodniej mierzyć”.
W wielu zakładach wprowadza się proste limity: np. dla danego freza maksymalny dopuszczalny wysięg. Operator, widząc, że musi wyjść poza limit, od razu sygnalizuje problem technologowi.
Kontrola bicia promieniowego
Przy dużych wysięgach bicie, które przy krótkim narzędziu wydaje się „w porządku”, nagle okazuje się krytyczne. Warto zmierzyć bicie możliwie blisko części roboczej, a nie tylko przy oprawce.
Jeśli bicie przekracza zalecenia producenta narzędzia, lepiej szukać przyczyny w oprawce, tulei, zabrudzeniu stożka lub zużyciu narzędzia, niż kompensować problem parametrami.
Powtarzalność ustawień między zmianami
Przy produkcji seryjnej duży wysięg narzędzia powinien być zdefiniowany w standardzie: ten sam typ oprawki, te same momenty zacisku, ta sama długość ustawiona od bazy. Dzięki temu programy CAM zachowują aktualność, a jakość powierzchni nie pływa między zmianami.
Zmniejsza to ryzyko, że ktoś „na szybko” wysunie narzędzie o kilka milimetrów więcej, niż przewidziano. Przy L/D bliskim granicy stabilności taki drobiazg potrafi całkowicie zmienić zachowanie zestawu.
Sygnatura dźwiękowa i wizualna drgań
Gdy wysięg zbliża się do granicy sztywności układu, pojawiają się typowe objawy. Wczesne ich wychwycenie często ratuje narzędzie i detal.
Odgłos pracy narzędzia
Stabilne skrawanie przy dużym L/D daje równy, jednostajny dźwięk. Gdy zaczyna się rezonans, pojawia się charakterystyczne „śpiewanie” o stałej, wyraźnej częstotliwości, często niezależne od chwilowych zmian obciążenia.
Jeśli po niewielkiej korekcie obrotów ton wyraźnie się obniża lub podnosi, a amplituda maleje, oznacza to, że udało się odsunąć wymuszenie od częstotliwości własnej układu narzędzie–oprawka–detal.
Ślad na powierzchni i kształt wióra
Na ściankach obrabianych przy długim wysięgu szybko widać falę o okresowym skoku. Fala o stałej długości to sygnał rezonansu, nieregularna – zwykle efekt niestabilnego odprowadzania wióra lub tępienia krawędzi.
Wiór przy stabilnym procesie jest powtarzalny i przewidywalny. Jeśli zaczyna się łamać w sposób chaotyczny, z tendencją do „płatek – igła – płatek”, można podejrzewać, że narzędzie wchodzi w drgania i lokalnie zmienia się grubość skrawanego wióra.
Proste testy na sucho
Przed uruchomieniem trudnej operacji przy dużym L/D można zrobić krótki test na mniejszej głębokości i szerokości. Celowo „przestrzelić” nieco obroty, obserwując, przy których wartościach dźwięk się uspokaja.
Na podstawie takich prób często da się dobrać bezpieczne okno stabilności dla danego zestawu narzędzie–oprawka–maszyna, jeszcze zanim zacznie się obrabiać docelowy, drogi detal.
Najczęściej zadawane pytania (FAQ)
Jak zmniejszyć drgania przy frezowaniu przy dużym wysięgu narzędzia?
Najprościej: skrócić wysięg do minimum, jakie rzeczywiście jest potrzebne do dojścia do powierzchni. Często cofnięcie freza o 5–10 mm robi większą różnicę niż korekta parametrów.
Dodatkowo zmniejsz głębokość skrawania ap, zawęź szerokość ae i podnieś obroty, przy jednoczesnym lekkim zmniejszeniu posuwu na ząb. Jeśli to możliwe, zastosuj strategię trochoidalną lub obróbkę dynamiczną zamiast „pełnej ściany”.
Jaki wysięg freza jest bezpieczny, żeby uniknąć drgań?
Bezpieczny wysięg opisuje się stosunkiem L/D (wysięg/średnica). Dla typowego frezowania zgrubnego stali zwykle dobrze pracuje się przy L/D około 2–3, przy 3–4 trzeba już łagodzić parametry.
Przy wykańczaniu stali można dojść do L/D rzędu 3–5, ale kosztem małego ap i często mniejszego ae. W aluminium ten zakres bywa wyższy, jednak przy każdym L/D powyżej 4 trzeba już kontrolować strategię i oprawkę znacznie uważniej.
Jak oprawka narzędziowa wpływa na drgania przy frezowaniu?
Oprawka jest częścią „sprężyny” między wrzecionem a ostrzem. Sztywna i precyzyjna oprawka podnosi częstotliwość własną układu i potrafi wyraźnie uspokoić ten sam frez przy tych samych parametrach.
Tania oprawka z dużym biciem, do tego z przedłużką lub redukcją, obniża sztywność i tłumienie. W praktyce widać to tak, że frez, który w termokurczu idzie cicho, w „luźnym” ER-ze zaczyna śpiewać i zostawia fale na ściance.
Po czym poznać, że drgania narzędzia są zbyt duże?
Typowe objawy to głośny „śpiew” freza, szczególnie przy przejściach bocznych i w narożach, oraz widoczne pod światło falowanie lub ząbkowanie powierzchni. Często pojawia się też nieregularne zużycie ostrzy i wyszczerbienia.
Na maszynie widać skoki obciążenia wrzeciona przy teoretycznie stałych parametrach. Przy mocnym czatterze słychać wręcz stukanie przy wchodzeniu i wychodzeniu z materiału – wtedy narzędzie i powierzchnia są już mocno zagrożone.
Czym się różnią drgania wymuszone od samowzbudnych (czatter) w praktyce?
Drgania wymuszone wynikają z nierównomiernego poboru wióra, bicia narzędzia czy skoków w napędzie. Ich częstotliwość jest „narzucona” z zewnątrz, zwykle występują słabiej i łatwiej je ograniczyć korektą parametrów lub poprawą bicia.
Czatter to drgania samowzbudne, czyli rezonans całego układu maszyna–oprawka–narzędzie–detal. Pojawia się, gdy proces skrawania zaczyna zasilać drgania własne. Objawia się głośnym wyciem, mocną falą na powierzchni i bardzo szybkim niszczeniem krawędzi.
Czy przy zmianie wysięgu trzeba zawsze zmieniać parametry skrawania?
Tak. Zwiększenie wysięgu nawet o kilkadziesiąt procent potrafi dać kilkukrotny wzrost ugięcia narzędzia. Parametry, które były stabilne przy krótkim wysięgu, przy dłuższym stają się zbyt agresywne.
Przy większym L/D zwykle zmniejsza się głębokość skrawania ap, często też ae, i szuka prędkości obrotowej „pomiędzy” rezonansami. Zdarza się, że podniesienie obrotów o kilkanaście procent wygasza czatter, ale zawsze przy zachowaniu rozsądku co do obciążenia i chłodzenia.
Czy lepiej użyć cieńszego freza o krótszym wysięgu, czy grubszego o dłuższym?
Sztywność rośnie z czwartą potęgą średnicy, ale drastycznie spada z długością wysięgu. Dlatego zbyt długi, gruby frez może i tak drgać bardziej niż krótszy, cieńszy w dobrze dobranej oprawce.
W praktyce najpierw ogranicz wysięg do minimum, a dopiero potem dobieraj średnicę pod geometrię detalu i wymaganą szerokość skrawania. Sama większa średnica nie nadrobi błędnie przyjętego, przesadnego wysięgu.
