Skąd biorą się problemy przy małej sztywności detalu i długim mocowaniu
Co oznacza mała sztywność detalu i długie mocowanie
Mała sztywność detalu pojawia się wtedy, gdy element obrabiany łatwo się ugina pod działaniem siły skrawania. Typowe przykłady to: cienkościenne tuleje, długie wały, belki i profile, płaskie blachy o małej grubości, elementy mocowane daleko od punktu podparcia. Taki detal zachowuje się bardziej jak sprężyna niż jak bryła sztywna.
Długie mocowanie to sytuacja, w której długość wystającej części detalu (lub narzędzia) jest duża w stosunku do jego średnicy lub grubości. Dla wałka będzie to duże L/D, dla ścianki – duży stosunek wysokości do grubości. Mechanicznie oznacza to rosnący moment gnący i gwałtowny spadek sztywności.
Do tego dochodzi jeszcze długi wysięg narzędzia – gdy frez, wytaczadło albo nóż tokarski wystają znacząco z oprawki lub suporetu. W praktyce często nakładają się dwa problemy naraz: wiotki detal plus długie narzędzie. To klasyczny przepis na drgania, kiepską jakość powierzchni i niestabilne wymiary.
Ugięcie, rezonans i drgania wymuszone w strefie skrawania
W strefie skrawania dzieje się kilka zjawisk jednocześnie. Narzędzie wywiera na detal siły skrawania o różnych składowych: promieniowej, osiowej i stycznej. Dla sztywnych detali większa część tych sił zamienia się w ścinanie materiału i odkształcenia sprężysto-plastyczne w strefie wióra. Dla wiotkich detali spora część obciążenia „marnuje się” na ugięcie całego detalu.
Jeżeli siła skrawania zmienia się okresowo (np. przy frezowaniu wieloostrzowym lub wchodzeniu/wychodzeniu narzędzia z materiału), powstają drgania wymuszone. Gdy częstotliwość wymuszenia zbliży się do częstotliwości własnej układu „maszyna – uchwyt – detal – narzędzie”, wpadamy w rezonans: amplituda drgań rośnie, powierzchnia „faluje”, pojawiają się charakterystyczne ślady po ostrzu, a w skrajnych przypadkach słychać wyraźne „śpiewanie”.
Istotne jest, że ugięcie nie jest stałe: zmienia się wraz z położeniem narzędzia. Przy toczeniu długiego wału największe ugięcie pojawia się w środku między podparciami. Przy frezowaniu cienkiej ścianki – w górnej części ścianki, gdzie brakuje podparcia. Efekt to zmienna grubość wióra, zmienny przekrój skrawania i niestabilne obciążenie ostrza.
Dlaczego parametry katalogowe często zawodzą
Katalog narzędzi zakłada zwykle sztywny układ i poprawne mocowanie. Podane głębokości skrawania, szerokości, zalecane posuwy i prędkości skrawania są liczone dla belki o małym L/D, elementu podpartego sztywnymi szczękami lub oprawą. W realnej produkcji na wałach L/D=8–12, cienkich ściankach czy tulejach z cienką strefą, takie dane stają się punktem wyjścia, ale rzadko można je zastosować 1:1.
Popularny błąd: ktoś wprowadza do programu frezowania parametry z katalogu, a potem latami „łatane” są problemy dopisywaniem G187, zmianą adaptacyjnego sterowania czy obniżaniem prędkości skrawania bez rozumienia źródła kłopotów. Przy wiotkich detalach ograniczeniem jest sztywność układu, a nie możliwości narzędzia.
Różnica potrafi być drastyczna: to, co katalogowo jest „średnim obciążeniem” dla freza w stali, dla cienkiej ścianki lub tulei może być absolutną granicą, której przekroczenie wywołuje drgania i permanentne „odbiegnięcie” wymiaru o kilka dziesiątych.
Narzędzie kontra przedmiot – dwa różne problemy stabilności
W praktyce technicy mieszają dwa pojęcia: stabilność narzędzia i stabilność przedmiotu. Tymczasem to inne historie:
Problem stabilności narzędzia – długi wysięg freza, cienkie wytaczadło, zła oprawka, duże bicie. Detal jest sztywny, ale narzędzie „tańczy”. Tu dużo daje skrócenie wysięgu, zmiana oprawki, zmiana geometrii ostrza, poprawa chłodzenia.
Problem stabilności przedmiotu – detal się ugina, sprężynuje, drga jako całość. Nawet sztywne narzędzie będzie „kopane” przez wiotki materiał. Kluczowe są: długość mocowania, podparcia, kierunek siły skrawania i rozłożenie przejść.
Oczywiście nierzadko te dwa problemy się nakładają. Warto jednak świadomie zadać sobie pytanie: czy drga bardziej narzędzie, czy detal? Odpowiedź ustawia priorytety korekty parametrów i mocowania.
Diagnoza sztywności – jak ocenić, z czym realnie mamy do czynienia
Warsztatowe testy oceny ugięcia i drgań
Nie trzeba mieć analizy modalnej ani czujników przyspieszeń, żeby ocenić, jak wiotki jest detal. Wystarczy kilka prostych, warsztatowych metod:
Próba ugięcia ręką lub czujnikiem – złap detal w miejscu obróbki i spróbuj delikatnie go ugiąć. Jeśli „chodzi” jak antena, nie ma co planować agresywnych parametrów. Przy ważniejszych detalach można przyłożyć czujnik zegarowy do miejsca obróbki i delikatnie nacisnąć, obserwując ugięcie.
Przejście „na pusto” – przeprowadź narzędzie po trajektorii, ale z minimalną głębokością (np. 0,05 mm) lub nawet nad detalem. Jeśli już widać ślady drgań, problem jest mechaniczny (mocowanie, bicie), a nie tylko w parametrach skrawania.
Obserwacja śladu po ostrzu – regularne „zebrowanie”, fale, powtarzalny wzór to ślad drgań samowzbudnych. Nieregularne „szarpanie” – często efekt zbyt małego posuwu (tarcie zamiast skrawania) lub przypadkowych luzów w mocowaniu.
Takie proste próby często mówią więcej niż długie dyskusje. Jeżeli już przy lekkim dociśnięciu czujnikiem wał odchyla się o kilka setek, trzeba z góry przyjąć strategię „pod sztywność detalu”, a nie „pod katalog”.
Współczynnik L/D jako szybki wskaźnik ryzyka
Dobrym, szybkim sposobem oceny jest policzenie stosunku L/D, gdzie L to długość wystającej części, a D – średnica (dla wałka) lub grubość / szerokość nośna (dla ścianki, belki). Im większe L/D, tym bardziej rośnie podatność na ugięcie i drgania.
W praktyce tokarskiej:
L/D ≈ 3–4 – zwykle bez większych problemów przy standardowych parametrach, nawet bez lunety.
L/D ≈ 5–8 – wymagane korekty parametrów, często konieczne podparcie konikiem lub lunetą przy średnicach rzędu kilkudziesięciu mm.
L/D > 8–10 – układ silnie podatny na drgania, parametry trzeba mocno ciąć, a strategię obróbki przemyśleć od nowa.
Dla cienkich ścianek i tulei L/D nie jest tak czytelny, ale analogicznie można posłużyć się stosunkiem wysokość ścianki / jej grubość. Ścianka wysoka na kilkadziesiąt mm przy grubości kilku mm będzie „śpiewać” nawet przy z pozoru niewielkich obciążeniach.
Cienkościenne tuleje, wały, płaskie detale – różne typy problemów
Cienkościenne tuleje mają problem głównie z promieniową składową siły skrawania. Przy toczeniu wewnętrznym tuleja rozszerza się, przy zewnętrznym – ścianka się „zapada” pod ostrzem. Daje to owalność, stożkowatość i charakterystyczne falowanie. Tu ważny jest kierunek obróbki (od pełnego na cienkie, czy odwrotnie) oraz małe, stopniowane głębokości.
Długie wały uginają się na całej długości między podparciami. Przy toczeniu lub frezowaniu bocznym środek wału „ucieka” spod narzędzia, więc wymiar w środku bywa inny niż przy podporach. Luneta, odpowiednie prowadzenie chipa i ograniczenie sił promieniowych są kluczowe.
Płaskie detale o małej grubości (blachy, płaskowniki) mają tendencję do rezonowania jak membrana. Często problemem nie jest samo ugięcie statyczne, tylko wpadanie w drgania przy określonych obrotach i posuwach. Zastosowanie podkładek, klejów, próżni lub nawet zwykłej taśmy dwustronnej na płycie mocującej potrafi diametralnie zmienić sytuację.
Kiedy problemem jest mocowanie, a kiedy geometria detalu
Nie każdy „wiotki detal” jest z natury skazany na kłopoty. Często to sposób mocowania powoduje dramatyczne pogorszenie sztywności. Typowe przypadki:
Pręt w uchwycie samocentrującym wysunięty maksymalnie z tulei, zamiast zastosowania tulei długościowej lub chwytu w oprawce prętowej.
Tuleja zaciskana bardzo wąską strefą szczęk, podczas gdy konstrukcja detalu pozwala mocować ją szerszym pierścieniem zewnętrznym.
Płaski detal trzymany tylko dwoma śrubami, bez płyty oporowej czy przyssawek.
Jeżeli drobna zmiana chwytu (dłuższe szczęki, kształtowe oprawy, miękkie szczęki, płyta magnetyczna, dodatkowe podparcia) drastycznie redukuje ugięcie w prostym teście ręcznym, problem leży w mocowaniu, a nie tylko w parametrach. Gdy natomiast detal ugina się wyraźnie nawet przy idealnym podparciu, trzeba zaakceptować, że parametry skrawania będą musiały zostać mocno przycięte i podporządkowane geometrii.
Kolejność myślenia o parametrach: najpierw stabilność, potem wydajność
Dlaczego zaczynanie od maksymalnego posuwu bywa błędem
Częsta mentalność „ustawmy posuw pod maksymalną trwałość ostrza, a potem zobaczymy” sprawdza się przy sztywnych detalach i mocnych maszynach, ale zawodzi przy wiotkich układach. Przy małej sztywności detalu pierwszym ograniczeniem jest amplituda drgań i ugięcie, a dopiero później obciążenie narzędzia czy mocy wrzeciona.
Jeżeli detal rezonuje, każde dodatkowe obciążenie tylko powiększa problem. Można mieć bardzo drogie, zaawansowane narzędzie, a i tak wchodząc w rezonans przepali się je szybciej niż skromniejszy frez pracujący poniżej progu drgań. Stabilna obróbka przy mniejszym obciążeniu narzędzia często daje lepszą trwałość i powtarzalność niż „pompowanie” wióra na siłę.
Logika powinna być odwrotna: najpierw doprowadzić do cichej, stabilnej pracy bez widocznych drgań, a dopiero potem delikatnie podnosić parametry pod wydajność, obserwując granicę, przy której układ zaczyna się „odzywać”.
Hierarchia decyzji przy ustawianiu parametrów
Sensowne poukładanie działań wygląda zwykle tak:
Mocowanie i podparcie – maksymalnie skrócić wysięgi, dodać lunety, koniki, podpory, przemyśleć chwyt detalu. Bez tego żadna „magia parametrów” nie zadziała.
Geometria narzędzia – wybrać ostrze, które generuje możliwie małe siły promieniowe: mniejszy kąt przyłożenia, ostre krawędzie, dodatnia geometria, mniejsza liczba ostrzy przy frezowaniu wiotkich elementów.
Prędkość skrawania (vc) – dobrać rozsądny zakres dla materiału i narzędzia, ale z założeniem, że przy bardzo wiotkich detalach często trzeba zejść poniżej optimum z katalogu.
Obroty (n) – wyznaczyć zakres obrotów, w którym układ mniej drga (okno stabilności), i nie upierać się przy „książkowym” vc, jeśli wymaga to wejścia w rezonans.
Głębokość skrawania (ap) – ustawić ją najpierw jako parametr „kształtujący” (ile warstw, jakiej grubości), pamiętając, że ap często najmocniej wpływa na siłę promieniową przy toczeniu i osiową przy frezowaniu czołowym.
Szerokość skrawania (ae) – przy frezowaniu wiotkich detali często ważniejsza od ap. Zmniejszając ae, można znacząco ograniczyć siły boczne, a tym samym ugięcie ścianki czy wału.
Posuw (f, fz, fn) – dopiero na końcu dopasować, tak aby utrzymać poprawną grubość wióra i nie „dusić” ostrza tarciem, ale nie przekroczyć granicy, przy której detal zaczyna uciekać.
Taka kolejność wymusza myślenie najpierw o mechanice układu, a dopiero potem o szybkości pozyskiwania wióra.
Kiedy zejście z obrotów pomaga, a kiedy szkodzi
Świadome „uciekanie” z rezonansu
Najpopularniejsza rada brzmi: „masz drgania – zejdź z obrotów”. Czasem faktycznie pomaga, ale w układach podatnych na drgania bywa odwrotnie – zejście z prędkości tylko utrwala rezonans. Każdy układ detal–mocowanie–narzędzie ma swoje częstotliwości własne; jeśli częstotliwość przejść ostrza jest w ich pobliżu, drgania podbijają się przy każdym ząbku.
Przy zmianie obrotów nie chodzi o to, żeby „wolniej toczyć”, tylko żeby zmienić częstotliwość wymuszenia. Dlatego:
Jeśli przy lekkim zmniejszaniu n drgania nie znikają, lecz tylko zmienia się ich „melodia”, spróbuj radykalnej zmiany – np. o 30–40% w dół lub w górę, a nie kosmetycznych 5–10%.
Jeżeli detal „śpiewa” przy konkretnym zakresie obrotów, zrób krótki test „schodkowy”: kilka szybkich przejść przy różnych n (bez pełnego zdjęcia materiału), szukając okna, w którym ślad po ostrzu jest najspokojniejszy.
Gdy nie możesz zejść z n ze względu na wymagania co do stanu powierzchni (vc dla węglików), obejściem jest zmiana liczby ostrzy – inna częstotliwość przejść przy tym samym n potrafi wyprowadzić układ z rezonansu.
Przy bardzo wiotkich detalach obniżanie vc poniżej katalogu jest często rozsądniejsze niż upieranie się przy zalecanych obrotach. Tracisz trochę na wydajności, ale zyskujesz stabilną, przewidywalną obróbkę zamiast loterii.
Kiedy wyższe obroty działają na korzyść
Mniej oczywisty przypadek: krótkie detale o małej sztywności lokalnej (np. cienkie denka, żebra) niekiedy lepiej znoszą wyższe obroty przy mniejszym posuwie na obrót. Dzieje się tak z dwóch powodów:
każdy kontakt ostrza trwa krócej, więc detal nie zdąży się tak mocno ugiąć,
wraz ze wzrostem n możesz zejść z fn (posuwu na obrót) przy zachowaniu rozsądnego posuwu liniowego, utrzymując minimalną grubość wióra, ale zmniejszając siłę pojedynczego „pociągnięcia” ostrza.
Trik działa tylko, gdy masz kontrolę nad posuwem i narzędziem: ostre krawędzie, dodatnia geometria i niewielka szerokość skrawania. Przy tępych ostrzach wyższe obroty jedynie przyspieszą przegrzewanie i zużycie, a detal zacznie „mikroszlifować się” zamiast się skrawać.
Ustawianie obrotów (n) i prędkości skrawania (vc) pod długie mocowanie
Od „książkowego” vc do realnego okna stabilności
Przy długich detalach nie ma sensu zaczynać od nominalnego vc z katalogu i dopasowywać reszty. Praktyczniej jest przyjąć bezpieczny, obniżony vc startowy, ustalić okno stabilnych obrotów, a dopiero potem stopniowo zbliżać się do wartości docelowych.
Prosty schemat działania dla wałów i tulei na długim wysięgu:
Policz n dla zalecanego vc (materiał × narzędzie).
Zejdź z vc na początek o 20–30% i wyznacz z tego obroty startowe.
Zrób lekkie przejście próbne (małe ap, małe ae) tylko po to, aby odsłuchać i obejrzeć ślad.
Jeśli ślad jest spokojny – delikatnie podnoś n co kilka–kilkanaście procent, aż do pojawienia się pierwszych oznak „śpiewania”.
Zostaw zapas; docelowe n ustaw 10–20% poniżej punktu, w którym drgania zaczynają się wyraźnie ujawniać.
Takie podejście jest wolniejsze na etapie ustawiania, ale ogranicza ryzyko szukania stabilności „na ślepo” przy pełnym obciążeniu narzędzia.
Kompromis między vc a chłodzeniem strefy skrawania
Znane hasło: „wolniej = chłodniej” przy długim mocowaniu nie zawsze jest prawdziwe. Schodząc z vc, zmniejszasz temperaturę szczytową, ale równocześnie wydłużasz czas kontaktu ostrza z materiałem. Przy cienkościennych detalach może to oznaczać większe nagrzanie całego przekroju, a tym samym dodatkowe odkształcenia termiczne.
Dlatego przy cienkich tulejach i długich wałach o małej średnicy warto poszukać takiego vc, przy którym:
narzędzie nie przegrzewa się (brak oznak przypaleń, brak gwałtownego zużycia),
detal podejrzanie nie „płynie” wymiarowo po kilku przejściach (brak systematycznego puchnięcia średnic/ścianki),
chłodziwo dociera w strefę skrawania (szczególnie przy głębokim wierceniu i rozwiercaniu cienkościennych otworów).
Czasem okazuje się, że nieco wyższe vc z wydajnym chłodzeniem daje stabilniejszy wymiar niż „oszczędzające” parametry na sucho lub przy kiepskim dopływie chłodziwa.
Stałe n przy zmiennej średnicy – gdzie leży pułapka
Na tokarkach z regulacją „stałej prędkości powierzchniowej” łatwo wpaść w pułapkę: przy toczeniu od mniejszej średnicy do większej sterowanie zwiększa n, żeby utrzymać vc. Przy wiotkim detalu często działa to przeciwko tobie – im dalej od uchwytu, tym wyższe obroty, a jednocześnie gorsze podparcie.
Bezpieczniejszy scenariusz dla długich wałów:
w newralgicznych przejściach (środek wału, najdłuższy wysięg) pracuj na stałym, ograniczonym n, kosztem spadku vc w innych miejscach,
używaj „stałego vc” tylko tam, gdzie detal jest dobrze podparty (bliżej uchwytu, przy pracy z lunetą).
Przy frezowaniu wałów w podzielnicy lub na obrotniku problem jest podobny: im dalej od osi obrotu, tym większa prędkość liniowa ostrza względem materiału. Zbyt agresywny vc „ustawiony pod średnicę bazową” może sprawić, że przy piórach, wpustach czy frezowaniu na średnicy maksymalnej siły nadmiernie wzrosną i rozbujają detal.

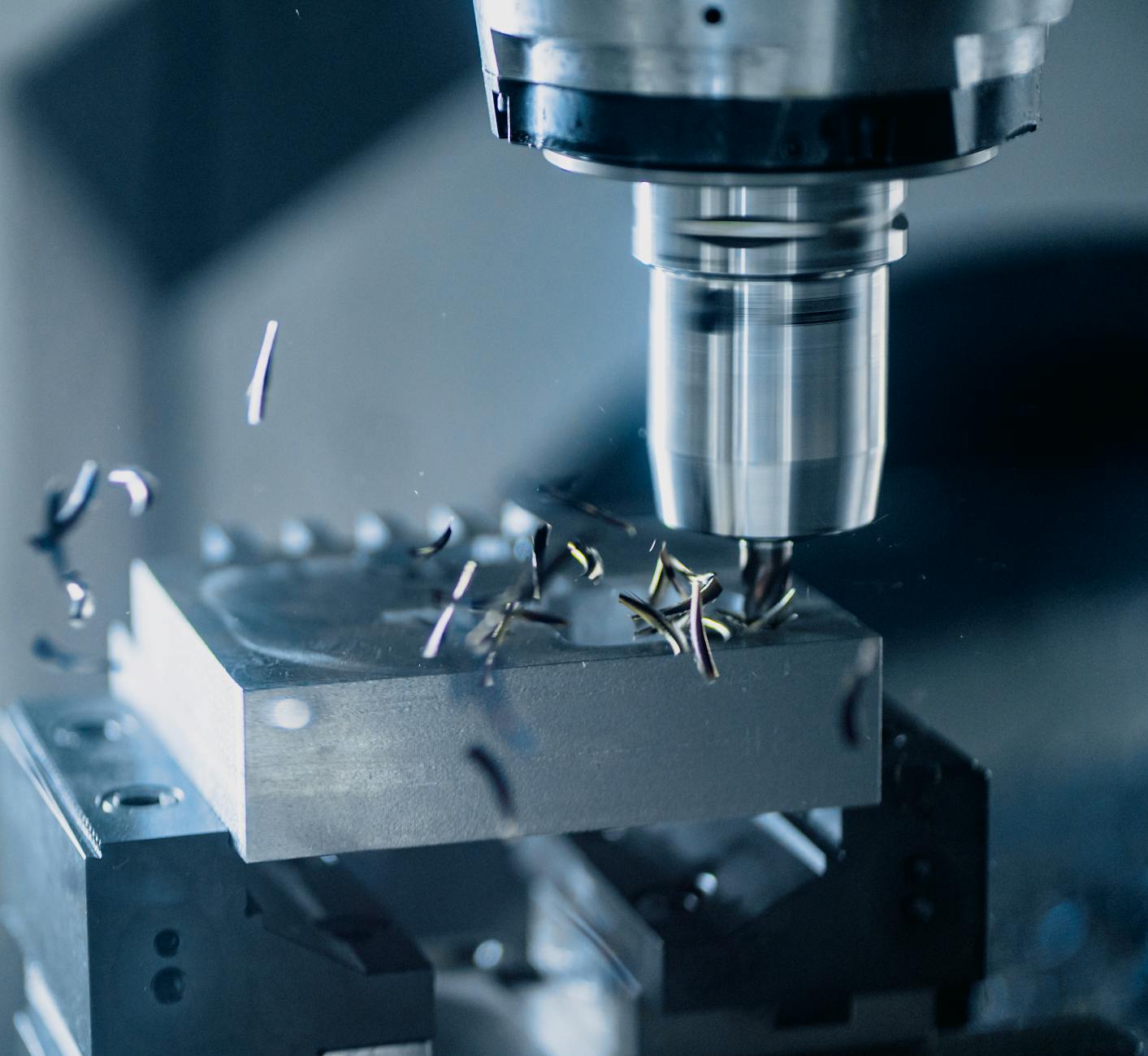

Źródło: Pexels | Autor: Daniel Smyth
Ustawianie obrotów przy różnych typach wiotkich detali
Długie wały w toczeniu z lunetą i bez lunety
Przy wałach można wyróżnić trzy główne scenariusze, każdy wymaga innego podejścia do n:
Wał bez lunety, podparty tylko w uchwycie i koniku – krytyczny jest środek wału. N często trzeba ograniczyć mocniej, niż sugerowałby katalog, bo każde zwiększenie obrotów podbija drgania własne od ugięcia między podporami.
Wał z lunetą stałą – luneta wprowadza dodatkowe tłumienie i zmienia kształt drgań. Pozwala to zwykle na wyższe n, ale przy złym ustawieniu (zbyt duży docisk rolek, brak smarowania) sama staje się źródłem nieregularnych drgań.
Wał z lunetą ruchomą (podążającą za narzędziem) – to najlepszy wariant pod kątem możliwości podniesienia n. Podparcie jest tam, gdzie akurat działają siły skrawania, więc przy rozsądnych parametrach wał „nie ma kiedy” się rozbujać.
Przy przejściu z obróbki „bez lunety” na „z lunetą” nie ma sensu automatycznie zachowywać tych samych n. Lepiej wykonać krótką serię przejść próbnych przy rosnących obrotach, bo często zapas sztywności jest na tyle duży, że możesz odzyskać część wydajności bez pogorszenia jakości.
Cienkościenne tuleje w toczeniu i rozwiercaniu
Tuleje reagują wrażliwie na promieniową składową siły skrawania. Z punktu widzenia n i vc sprawdza się podejście „dwa tryby pracy”:
Tryb zgrubny – niższe vc, ograniczone n, umiarkowane ap, większy nacisk na sztywność narzędzia (masywniejsza płytka, stabilna oprawka). Tu priorytetem jest stabilność wymiaru, nie czas.
Tryb wykańczający – można pozwolić sobie na nieco wyższe vc, ale z minimalnym ap i bardzo małą siłą cięcia. Ostre, cienkie krawędzie, dodatnia geometria, chłodzenie kontrolujące rozszerzalność tulei.
Przy obróbce wewnętrznej długą oprawką cienka tuleja i sam nóż tworzą wspólny układ sprężysty. Zbyt wysokie obroty potrafią wywołać drgania „na cały zestaw”. Często najlepszy efekt daje nie tyle samo obniżenie n, co skrócenie oprawki albo przejście na oprawę o większej średnicy przy niewielkim dodatkowym spadku vc.
Płaskie detale w frezowaniu czołowym i obwiedniowym
Przy cienkich płytach mocowanych na stole frezarki dominuje efekt „membrany”. Częstotliwość własna takiego detalu bywa zaskakująco niska, więc już umiarkowane n potrafi wprowadzić go w rezonans przy niekorzystnej kombinacji liczby ostrzy i posuwu.
Dwa mniej oczywiste triki przy doborze obrotów:
Zmiana kierunku frezowania – przejście z przeciwbiegu na współbieżne lub odwrotnie dla tej samej kombinacji n i fz zmienia charakter sił (ciągłe „dociskanie” vs. „odrywanie” detalu od stołu). Często ta zmiana wpływa na drgania bardziej niż sama korekta n.
Modulacja n – niektóre sterowania pozwalają na niewielkie, okresowe wahania n. Przy ekstremalnie wiotkich detalach taka „rozmyta” częstotliwość wymuszenia zmniejsza ryzyko stałego pompowania drgań na jednej częstotliwości.
Posuw na ząb / na obrót – nie tylko „ile maszyna udźwignie”
Minimalna grubość wióra kontra tarcie i „polerowanie”
Przy wiotkich detalach naturalny odruch to „zejść z posuwu jak najniżej”. Poniżej pewnej granicy ostrze jednak zamiast ciąć, zaczyna ślizgać się po materiale. Rośnie tarcie, ciepło i skłonność do przyklejania się wióra, a siły nie maleją tak bardzo, jak by się chciało.
Dla węglików i HSS istnieje pojęcie minimalnej grubości wióra. Jeśli fz jest od niej mniejsze, energia idzie głównie w odkształcenie sprężysto-plastyczne i nagrzanie strefy przypowierzchniowej, a nie w efektywne odrywanie wióra. W efekcie:
powierzchnia wygląda „ładniej” po jednym przejściu, ale szybko się odkształca lub utwardza,
przy kolejnym przejściu detal reaguje inaczej (twardsza warstwa, większe drgania),
ostrze zużywa się nierównomiernie, częściej łuszczy niż normalnie się ściera.
Dlatego schodząc z posuwem, dobrze jest zostawić sobie bezpieczny margines powyżej minimalnej grubości wióra zalecanej przez producenta dla danego materiału i geometrii płytki. Jeśli nie ma danych – praktyka pokazuje, że ekstremalne „mizianie” niemal zawsze mści się na stabilności.
Rozbijanie siły skrawania na częstsze, ale słabsze „uderzenia”
Posuw na ząb i liczba ostrzy wchodzą do gry razem. Przy długich, wiotkich detalach częstą strategią jest przejście na:
mniejszą liczbę ostrzy (np. frez 2–3-ostrzowy zamiast 5–6-ostrzowego),
nieco większy fz na ostrze, ale przy mniejszym ae (szerokość skrawania).
Paradoksalnie takie ustawienie daje spokojniejsze zachowanie detalu niż frez „gęsty” o wysokiej liczbie zębów z bardzo małym fz. Każdy ząb ma wówczas swój „czas na przecięcie” materiału, zamiast tylko trzeć po powierzchni. Całkowita siła promieniowa maleje dzięki mniejszej szerokości zaangażowania, a detal mniej ucieka.
Podobnie przy toczeniu: zamiast radykalnie zmniejszać fn, lepiej bywa ograniczyć ap lub promień naroża płytki, a fn zostawić na poziomie pozwalającym na stabilne cięcie. Mniejsza strefa kontaktu i mniejsza siła promieniowa to często lepszy wybór niż wolniejsze, ale „duszone” skrawanie na granicy tarcia.
Segmentowanie przejść posuwem – różny fz w jednym zabiegu
Klasyczna rada mówi: „utrzymuj stały posuw w całym przejściu”. Przy wiotkich detalach lepiej sprawdza się segmentacja:
wyższy fz (lub fn) tam, gdzie detal jest dobrze podparty,
niższy fz tam, gdzie wysięg jest największy lub ścianka najcieńsza.
Dopasowanie posuwu do geometrii narzędzia i kierunku sił
Popularna rada „zmniejsz posuw, będzie lżej” szybko się sypie, jeśli geometria krawędzi ciągnie siły w najbardziej niekorzystnym kierunku. Przy małej sztywności detalu samo fn lub fz to za mało – liczy się to, jak krawędź wchodzi w materiał.
Trzy punkty, które często zmieniają więcej niż sama liczba w programie:
Dodatnia geometria i mniejsze promienie naroża – agresywnie dodatnie płytki z małym promieniem zmniejszają składową promieniową siły. Można wtedy zostawić sensowny posuw, ale „zdjąć” z detalu ten fragment obciążenia, który najbardziej go wygina.
Zmiana kierunku obciążeń – przy toczeniu cienkościennych tulei przejście z płytki z dużym promieniem naroża na mniejszy, a nawet na płytkę fazowaną 45°, potrafi ograniczyć „puchnięcie” wymiaru bardziej niż redukcja fn o 30–40%.
Specjalne frezy do cienkich ścianek – frezy z asymetrycznym podziałem ostrzy i dodatnią geometrią „ciągną” bardziej w dół niż na bok. W takim układzie lepiej jest przywrócić fz do rozsądnej wartości niż dalej dławić proces minimalnym posuwem.
Jeśli program został napisany „pod typową geometrię”, a na maszynie wyląduje narzędzie o innym kącie natarcia/wyprzedzenia, ten sam posuw na obrót może dać zupełnie inne zachowanie detalu. Zanim zacznie się szukać winy w sztywności czy uchwycie, opłaca się świadomie dobrać geometrię tak, by siły „szły” w stronę istniejących podpór.
Posuw sklejony z torem narzędzia – jak unikać lokalnych przeciążeń
Posuw liniowy jest stały, ale warunki skrawania zmieniają się w zależności od miejsca na detalu. Przy wiotkich elementach najbardziej zdradliwe są:
naroża i przejścia promieniowe – lokalny wzrost szerokości skrawania przy tym samym fz/fn,
wejścia/wyjścia z materiału – chwilowe „szarpnięcia”, gdy krawędź nagle łapie pełne zaangażowanie.
Standardowe podejście „posuw stały, resztę zrobi interpolacja” działa dobrze przy sztywnym układzie. Przy cienkich ściankach znacznie bezpieczniej jest w newralgicznych obszarach:
obniżyć lokalnie fz (lub fn) w narożach i łukach, gdzie ae lub ap rośnie w sposób trudny do kontroli,
zmienić strategię wejścia – zamiast wjazdu prostopadłego, użyć łagodnego rampowania, które „rozciągnie” w czasie przyrost siły.
Typowy przykład to frezowanie kieszeni z wąskimi żebrami. Rozsądniej ustawić wyższy posuw na długich prostych między żebrami, a w rejonie samych żeberek wejść w tryb „delikatny”: mniejsze ae, niższy fz, a nawet inny frez. Jednolity, „średni” posuw dla całej ścieżki zwykle oznacza, że w jednych strefach pracuje się zbyt ostrożnie, a w innych – zbyt agresywnie.
Posuw a dynamika maszyny – kiedy serwo jest słabym ogniwem
Przy detalu wiotkim, ale na maszynie o ograniczonej dynamice, pojawia się jeszcze jeden gracz: napędy osi. Serwa, które nie nadążają z rozpędzaniem i hamowaniem stołu przy dużym f, wprowadzają drobne opóźnienia i szarpnięcia. Dla sztywnego bloku stali to kosmetyka, dla cienkiej płytki – początek drgań.
Sygnalizują to między innymi:
„ząbki” na powierzchni przy częstych zmianach kierunku,
łagodne, ale wyraźne dudnienie przy frezowaniu konturów,
skokowe zmiany wymiaru w punktach, gdzie oś często startuje i hamuje.
Zamiast dalej ciąć posuw „pod możliwości napędów”, lepszy efekt daje często lekkie obniżenie f przy jednoczesnym spłaszczeniu toru (mniej ostrych zmian kierunku, dłuższe promienie przejść) oraz utrzymaniu sensownej grubości wióra. Maszyna ma wtedy szansę pracować płynnie, a nie w trybie „ciągłego nadrabiania”, co przekłada się na spokojniejsze zachowanie delikatnego detalu.
Strategie podziału obróbki dla wiotkich detali
Rozbijanie zadania na etapy „usztywniające” i „odchudzające”
Popularna rada brzmi: „najpierw zdejmij większość naddatku, potem dwa przejścia wykańczające”. Przy wiotkich detalach lepszy porządek bywa odwrotny: najpierw zrób to, co daje sztywność, dopiero później odchudzaj.
Oznacza to, że w pierwszych etapach:
utrzymuje się możliwie duże przekroje, żebra, mostki materiałowe,
unikanie „wycinania na gotowo” cienkich ścian, które później pracują jak sprężyny,
zostawia się grubsze „pasy bezpieczeństwa” materiału, które usztywnią detal na czas kolejnych operacji.
Praktyka: przy cienkich kołnierzach z wałem zamiast od razu toczyć kołnierz do finalnej grubości, korzystniej jest najpierw obrobić wał i bazowe średnice (tam gdzie jest podparcie), a kołnierz „odchudzić” dopiero na samym końcu, często w osobnym mocowaniu z lepszym podparciem od strony czoła.
Mostki, żebra i „tymczasowe” podparcia z materiału
Przy frezowaniu płaskich detali często słyszy się: „przejdź na próżnię albo klejenie taśmą”. Te metody działają, ale nie rozwiązują wszystkiego. Bardzo skuteczną (i często tańszą) techniką jest celowe zostawianie mostków i żeber, które po prostu usuwa się na samym końcu.
Takie „tymczasowe” podparcia powinny:
być rozmieszczone tak, by dzielić dużą płaszczyznę na mniejsze pola (jak żebra usztywniające w odlewach),
mieć przewidziany, łatwy do usunięcia kształt – np. wąskie gardła, które można odciąć małym frezem lub tarczą,
być projektowane razem z technologią – często drobna zmiana w modelu 3D otwiera zupełnie nowe możliwości podparcia.
Zamiast zwiększać magnes czy siłę podciśnienia „do oporu” i wciąż walczyć z rezonansami, rozsądniej jest trzymać detal tam, gdzie pozwala na to geometria, a resztę sztywności zbudować samym materiałem – choćby na chwilę.
Obróbka „od środka na zewnątrz” vs. „od zewnątrz do środka”
Standardowa strategia przy kieszeniach to „z zewnątrz do środka” – bezpieczna dla większości bloków. Przy cienkich ściankach często lepiej sprawdza się podejście odwrotne: obróbka od środka na zewnątrz, tak aby wrażliwe ścianki powstawały możliwie późno.
Konsekwencje są dwie:
przez większą część procesu skrawane są grubsze strefy materiału, które mniej pracują pod obciążeniem,
końcowe przejścia przy cienkich ściankach wykonuje się na bardzo małym naddatku i z precyzyjnie kontrolowanymi parametrami (n, fz, ap, ae), bez zbędnego „przeciągania” ścianek przy grubszych wiórach.
To podejście ma sens szczególnie przy detalach, w których cienkie ścianki są wysokie, a dno kieszeni stosunkowo masywne. Środek stanowi wtedy naturalną „bazę sztywności”, którą opłaca się wykorzystać zanim zostanie rozcięta w finalny kształt.
Optymalizacja mocowania pod małą sztywność – myślenie razem z parametrami
Ściśnij tyle, ile trzeba – ale nie w kierunku pracy siły skrawania
Rada „dokręć mocniej” bywa zgubna, gdy siły skrawania działają prostopadle do kierunku docisku. Przy wiotkich detalach często lepiej jest:
rozłożyć nacisk na większą powierzchnię (szczęki miękkie, wkładki, tuleje rozprężne),
prowadzić siły skrawania tak, by dopychały detal do bazy zamiast go z niej odrywać,
unikać punktowych docisków w miejscach, gdzie detal ma później trzymać wymiar – odkształcenia sprężyste kumulują się właśnie tam.
Przy cienkościennych tulejach w uchwycie klasyczny błąd to wysokie obroty, niski posuw i bardzo mocny zacisk. Tuleja nie „ucieka”, ale po zluzowaniu szczęk ma idealny, gładki wymiar… do pierwszego nagrzania. Bardziej przewidywalne rezultaty daje umiarkowany zacisk, rozsądny f, ostry nóż i cięcie w kierunku, który dociska tuleję w stronę oprawy, zamiast wyciągać ją z uchwytu.
Dodatkowe podpory jako element parametrów, nie „opcjonalne akcesorium”
Lunety, koniki, podpory rolkowe, listwy dociskowe – często traktowane są jako „ostatnia deska ratunku”, gdy już nic innego nie działa. Tymczasem ich obecność zmienia sensowny zakres n, f i ap tak bardzo, że powinny być uwzględniane od początku.
Kilka praktycznych zasad:
jeśli wiadomo, że detal będzie „na granicy” sztywności – zakładaj lunetę/konik od pierwszej operacji, zamiast dopiero przy wykańczaniu,
ustal osobne zestawy parametrów „z podporą” i „bez podpory” – kopiowanie jednego do drugiego prawie zawsze kończy się stratą wydajności lub jakości,
traktuj dodatkowe podparcia jak sposób na zmianę charakteru drgań, nie tylko „coś, co trzyma”. Mały ruch punktu podparcia potrafi przenieść częstotliwość rezonansową poza zakres użytecznych obrotów.
Przy długich wałach ciekawym zabiegiem jest celowe „przekombinowanie” – dodanie dodatkowej, ruchomej podpory nawet wtedy, gdy klasyczne obliczenia długości między podporami jeszcze na to nie nalegają. Umożliwia to przejście na wyższe n i f bez wpadania w rezonanse, które pojawiłyby się przy nieco dłuższym „gołym” przęśle.
Modyfikacje uchwytów i szczęk pod konkretny detal
Seria detali o małej sztywności zwykle usprawiedliwia ingerencję w samo mocowanie. Zamiast przez lata balansować na granicy drgań, lepiej raz zaprojektować uchwyt „pod tę rodzinę części” i dobrać parametry do nowego, sztywniejszego układu.
Najprostsze, a bardzo skuteczne modyfikacje:
szczęki profilowe z większą długością styku dla cienkich tulei i pierścieni,
gniazda pod elastomerowe wkładki, które równomierniej rozkładają nacisk i tłumią drobne drgania,
ustalające pierścienie czołowe, które przejmują część obciążenia osiowego – wtedy parametry można oprzeć bardziej na tej płaszczyźnie, a mniej na ściskaniu promieniowym.
Przy frezowaniu płaskich, cienkich blach inwestycja w dedykowaną płytę mocującą (siatka otworów, rowki ustalające, listwy dociskowe) często jest tańsza niż długotrwałe „dłubanie” parametrów pod każdy nowy detal. Z ustabilizowanym mocowaniem można śmielej korygować n i f, zamiast stale schodzić do „parametrów asekuracyjnych”.
Łączenie korekt parametrów – jak nie rozregulować całego procesu
Zmiana jednego parametru na raz – ale z pełną świadomością konsekwencji
Gdy detal „dzwoni”, naturalny odruch to obniżyć wszystko: n, f, ap. Efekt bywa taki, że proces jest cichszy, ale wchodzimy w zakres tarcia, pojawiają się przypalenia, a wymiar „płynie” jeszcze bardziej. Bezpieczniej jest podejść do korekt etapami:
najpierw n – przesunąć się poza zakres rezonansu, obserwując zachowanie wióra,
potem fz lub fn – tak, aby nie zejść poniżej minimalnej grubości wióra,
na końcu ap/ae – dopiero jeśli wcześniejsze kroki nie dały stabilnego efektu.
Przy każdym kroku trzeba patrzeć na objawy uboczne: jeśli po obniżeniu n wiór zaczyna się „ciągnąć” i lepić, to znak, że następna korekta powinna iść bardziej w stronę geometrii i chłodzenia niż dalszego dławienia obrotów czy posuwu.
Świadome trade-offy: kiedy pogorszyć chropowatość, by uratować wymiar
Przy długich, wiotkich detalach często nie da się mieć wszystkiego naraz: idealnej chropowatości, krótkiego czasu cyklu i stabilnego wymiaru. W takiej sytuacji bardziej opłaca się zdefiniować priorytet i dobrać parametry wokół niego.
Dla wałów krytycznych wymiarowo:
priorytetem bywa kształt i prostoliniowość,
chropowatość można „przehandlować” – np. zwiększając nieco f przy mniejszym ap i ostrzejszej płytce,
Najczęściej zadawane pytania (FAQ)
Jakie objawy wskazują, że detal ma zbyt małą sztywność albo mocowanie jest za długie?
Typowe sygnały to: „śpiewanie” podczas obróbki, falowanie powierzchni, regularne zebrowanie po ostrzu, trudno utrzymać wymiar w środku wału lub w górnej części ścianki, mimo że przy podporach jest w normie. Często widać też różnice wymiaru między przejściami – pierwszy przejazd coś zabiera, kolejny „odpuszcza” i wymiar wraca.
Prosty test z czujnikiem dużo mówi: przykładamy czujnik zegarowy w miejscu obróbki, lekko dociskamy ręką detal. Jeśli wskazówka ucieka o kilka setek przy delikatnym nacisku, to nie jest problem „za słabego narzędzia”, tylko całego układu – detal, mocowanie, czasem dodatkowo długi wysięg narzędzia.
Jak dobrać parametry skrawania przy długim mocowaniu wału (duże L/D)?
Najpierw trzeba ograniczyć składową promieniową siły skrawania, bo to ona najbardziej ugina wał. W praktyce oznacza to mniejszą głębokość skrawania promieniową (ap), ewentualnie większą osiową (ae) oraz bardziej „miękką” geometrię ostrza. W tokarkach często lepiej jest zejść z posuwu na obrót i utrzymać prędkość skrawania, niż tylko dusić obroty.
Popularna rada „po prostu zmniejsz obroty” działa tylko częściowo. Czasem zejście z obrotami powoduje wejście w częstotliwość rezonansową wału i jest gorzej. Alternatywą jest korekta posuwu na obrót, zmiana strategii (kilka lżejszych przejść zamiast jednego ciężkiego) oraz dołożenie podparcia – konik, luneta, ewentualnie przesuwna luneta śledząca.
Co zrobić, gdy frezowanie cienkiej ścianki powoduje falowanie i „odbijanie” wymiaru?
Przy cienkich ściankach kluczowe jest, żeby nie „stać” z narzędziem na tej samej wysokości – każde kolejne przejście ugina ściankę tak samo i tylko utrwala błąd. Lepiej zaplanować obróbkę od pełnego materiału w kierunku cienkiej ścianki: najpierw zostawić naddatek, potem zbierać go stopniowo, zmniejszając obciążenie, a ostatni przejazd prowadzić z minimalnym naddatkiem przy możliwie ciągłym kontakcie.
Standardowa rada „podnieś obroty i zmniejsz posuw” często nic nie daje, gdy ścianka ma duży stosunek wysokości do grubości. Dużo skuteczniejsze jest: skrócenie wysięgu freza, użycie freza o mniejszej średnicy (mniejszy moment gnący), ograniczenie szerokości skrawania oraz zastosowanie podparć lub „mostków”, które usuwa się dopiero na końcu.
Dlaczego parametry z katalogu narzędzia nie sprawdzają się przy wiotkich detalach?
Dane katalogowe są liczone dla sztywnego układu: krótki wysięg, pełne podparcie, małe L/D. Tam ograniczeniem jest wytrzymałość ostrza i wydajność, a nie ugięcie detalu. Przy cienkiej tulei czy długim wale granicą staje się sztywność, więc ten sam „średni” posuw katalogowy potrafi wywołać duże drgania i ucieczkę wymiaru.
Typowy błąd to kopiowanie parametrów z katalogu i „gaszenie pożaru” przez stopniowe obniżanie obrotów. Skuteczniejsze podejście: od razu założyć, że trzeba zmniejszyć przekrój wióra (ap × ae lub posuw na obrót), przeanalizować kierunek działania sił skrawania i dostosować strategię pod słaby element, a nie pod to, na co stać narzędzie.
Jak szybko ocenić, czy długość mocowania (L/D) jest już „niebezpieczna” dla stabilności?
Najprościej policzyć L/D, gdzie L to długość wystającej części, a D – średnica (dla wałka) lub grubość nośna (dla ścianki czy belki. Przy toczeniu wałów L/D rzędu 3–4 zwykle nie sprawia problemów. Powyżej 5–6 trzeba już myśleć o koniku lub lunecie, a powyżej 8–10 nie ma mowy o „katalogowych” parametrach – obróbka musi być wyraźnie łagodniejsza.
Przy cienkich ściankach podobną rolę odgrywa stosunek wysokość/grubość. Ścianka wysoka na kilkadziesiąt milimetrów przy grubości kilku milimetrów będzie się zachowywać jak sprężyna, nawet jeśli na oko wygląda „masywnie”. Tu bardziej pomaga zmiana strategii (stopniowe odciążanie, inne kierunki przejść) niż kosmetyczne korekty obrotów.
Jak odróżnić, czy drga głównie narzędzie, czy sam detal?
Jeśli detal jest masywny i dobrze podparty, a mimo to przy różnych narzędziach w tym samym miejscu pojawiają się podobne ślady drgań, problemem bywa narzędzie: za długi wysięg, słaba oprawka, bicie, nieodpowiednia geometria. Tu pomaga skrócenie wysięgu, sztywniejsza oprawka, lepsze wyważenie, zmiana typu freza lub płytki.
Gdy zmiana narzędzia niewiele daje, a po lekkim dociśnięciu detalu ręką albo dodaniu prostego podparcia drgania dramatycznie maleją – kłopot leży w przedmiocie. Wtedy priorytetem jest skrócenie długości wystającej części, dodanie podpór (konik, luneta, szczęki pomocnicze, podkładki), zmiana trajektorii tak, by siły skrawania „pchły” detal w kierunku podparcia, a nie go od niego odginały.
Czy zawsze obniżać obroty przy drganiach i małej sztywności detalu?
Nie zawsze. Obniżanie obrotów jest odruchem, ale bywa, że trafiamy wtedy w częstotliwość własną układu i drgania rosną. Zdarza się, że lekkie podniesienie obrotów, przy jednoczesnym zmniejszeniu posuwu lub głębokości skrawania, przenosi układ poza pasmo rezonansu i poprawia stabilność.
Bardziej przewidywalne jest najpierw ograniczenie przekroju wióra (ap, ae, f) i poprawa mocowania, a dopiero potem szukanie „bezpiecznych” obrotów. Jeżeli po takich zmianach drgania nadal występują, można wykonać kilka krótkich prób na różnych prędkościach skrawania i znaleźć zakres, w którym amplituda drgań jest minimalna zamiast ślepo iść „w dół z obrotami”.
Co warto zapamiętać
Przy wiotkich detalach i długim mocowaniu ograniczeniem jest sztywność układu, a nie katalogowe możliwości narzędzia – parametry z katalogu trzeba traktować jako górny sufit, a nie domyślne ustawienie.
Długie L/D (wałki, cienkie ścianki, tuleje) i duży wysięg narzędzia dramatycznie obniżają sztywność, co sprzyja ugięciu, drganiom wymuszonym i rezonansowi, nawet jeśli maszyna i uchwyt są „z papieru” sztywne.
Stabilność narzędzia i stabilność detalu to dwa różne problemy: skracanie wysięgu i zmiana oprawki pomogą, gdy „tańczy” frez; nic nie dadzą, gdy sprężynuje sam przedmiot – wtedy trzeba zmienić mocowanie, podparcia i kierunek obciążeń.
Ugięcie detalu jest zmienne wzdłuż toru obróbki (np. środek wału między podparciami, górna część cienkiej ścianki), co powoduje zmienną grubość wióra i obciążenia ostrza; stabilne wymiary wymagają zaplanowania przejść „pod tę sprężynę”, a nie tylko korekty prędkości.
Obniżanie samej prędkości skrawania czy dorzucanie funkcji typu G187 bez diagnozy często tylko maskuje objawy – jeśli przy lekkim dociśnięciu lub minimalnej głębokości już widać ugięcie czy ślady drgań, problem leży w mechanice układu, a nie w zbyt „ostrym” Vc.
