Pierwsze pytanie, które warto sobie zadać: kto ma „tańczyć” – detal czy narzędzie?. Oś A lub B na obrotnicy decyduje, wokół której osi liniowej detal będzie się obracał. W praktyce warsztatowej przekłada się to na to, jak „kładziesz” część, gdy indeksujesz obrotnicę, aby dostać się do kolejnych stron.
Jeśli wybierasz oś A, obrót odbywa się wokół osi X: detal obraca się tak, jakbyś przekręcał go „na plecy” wzdłuż długiego boku paralelki. Przy osi B obrót jest wokół osi Y, więc część zmienia orientację bardziej „na bok”, jak przy obrocie drzwi na zawiasach. Ten pozornie drobny niuans w praktyce zmienia wszystko: dostęp do kieszeni, ryzyko kolizji, długość narzędzi, a nawet to, jak łatwo wytłumaczysz operatorowi bazowanie.
Zanim zaczniesz kombinować z postprocesorem i ustawieniem obrotnicy na stole, zadaj sobie proste pytania: z której strony tej części jest najwięcej roboty? Czy dominuje czoło, obróbka obwodu, a może masa wierceń kątowych na bokach? Oś A czy B wybierasz nie „z katalogu”, ale pod konkretny sposób pracy narzędzia względem detalu.
Co zmienia wybór osi obrotu w codziennej robocie?
Wybór osi A lub B to nie jest abstrakcja dla programisty. To konkretne konsekwencje:
dojścia narzędzia – przy jednej osi wiele kieszeni obrobisz krótszym narzędziem, przy drugiej będziesz ratować się długimi frezami i ryzykować drgania,
czas obróbki – odpowiednio dobrany kierunek obrotu ogranicza ilość przezbrajań i indeksowań, szczególnie w 3+2,
błędy ustawień – im prostsza dla operatora jest geometria mocowania i bazowanie w danej konfiguracji, tym mniej pomyłek w G54 i kątach,
kolizje – jedna konfiguracja będzie „naturalnie” bezpieczniejsza dla wysokich detali na uchwycie, druga częściej doprowadzi do zawadzania głowicą o szczęki czy zabieraki.
Pomyśl, w którym momencie obróbki najczęściej „szukasz problemów”: na głębokich kieszeniach, na otworach podziałowych, czy w okolicach mocowania. Właśnie tam właściwy wybór osi A/B przynosi najwięcej korzyści.
Czy jedna obrotnica do wszystkich detali ma sens?
Wielu szefów pyta: „Weźmy jedną porządną obrotnicę, żeby robić wszystko – da się?”. Technicznie często się da, ale pytanie brzmi: za jaką cenę w czasie i stabilności?. Obrotnica z osią A lepiej „lubi” inny typ detali niż obrotnica skonfigurowana jako oś B.
Jeśli na produkcji masz mieszankę: wały, długie korpusy, a do tego sporo kostek z otworami przestrzennymi, nagle pojawia się dylemat. Próbujesz dobrać „złoty środek”, który żadnej grupie detali nie zaszkodzi, ale którejś też nie będzie idealnie służył. Zanim poprosisz dostawcę o ofertę, odpowiedz szczerze: jaki typ części przynosi najwięcej zleceń lub największy zysk?. To pod ten typ powinieneś optymalizować kinematykę.
Jeżeli nie potrafisz wskazać dominującego typu detalu, zadaj sobie inne pytanie: co dziś najbardziej spowalnia produkcję – ilość mocowań, zmiany baz, czy strach przed kolizją przy większych kątach?. Oś A czy B dobierasz między innymi po to, by usunąć największe wąskie gardło, a nie po to, żeby mieć „ładny model 3D” w katalogu maszyn.
Podstawy: czym różni się oś A od osi B w praktyce warsztatowej
Norma a warsztat: obrót wokół X kontra obrót wokół Y
Według normy ISO:
oś A – to obrót wokół osi X,
oś B – to obrót wokół osi Y,
oś C – to obrót wokół osi Z.
Na rysunku katalogowym wygląda to prosto. W realnym centrum obróbkowym masz jednak: stół, siodło, kolumnę, głowicę, obrotnicę, różne przesuwy. W efekcie oś A czy B może być zrealizowana albo na stole (obrotnica leżąca), albo w głowicy (głowica uchylna), albo w kombinacji A+C lub B+C.
Jak to sobie ułożyć w głowie? Wyobraź sobie oś X jako linię biegnącą wzdłuż stołu (lewo–prawo), oś Y – jako przód–tył, a oś Z – góra–dół. Jeśli detal obraca się dookoła X (oś A), to przy indeksowaniu detal „kładziesz” na przód lub tył. Jeśli obraca się dookoła Y (oś B), to detal więcej rotuje między lewą a prawą stroną.
Jak oś A i B wygląda na maszynie?
Najczęściej spotkasz kilka układów:
4-osiowa obrotnica na stole – leży równolegle do osi X: wtedy jej ruch obrotowy jest osią A. Często obrabiasz wówczas wały, profile, korpusy wydłużone. Detal „leży” wzdłuż stołu, a obracając go wokół tej długości docierasz do kolejnych płaszczyzn.
4-osiowa obrotnica ustawiona poprzecznie – zamontowana prostopadle do osi X (czyli równolegle do Y). W układzie sterowania producenci potrafią różnie ją nazywać, ale z punktu widzenia normy obrót to wtedy najczęściej oś B. Taka konfiguracja bywa wygodniejsza do kostek i detali, gdzie ważne są boczne płaszczyzny.
5-osiowy stół obrotowo-uchylny A+C – stół obraca się wokół Z (C), a do tego uchyla wokół X (A). Przykład: stół „kładziesz” w swoją stronę, żeby narzędzie weszło w bok detalu, jednocześnie możesz obrócić detal na C, aby ustawić odpowiedni bok do obróbki.
5-osiowy stół obrotowo-uchylny B+C – bardzo podobna konstrukcja, ale uchył jest wokół Y (B). Przy mocno kubicznych detalach taki układ potrafi być wygodniejszy do obróbki niektórych ścian bez przekładania.
maszyna z głowicą uchylną – tutaj oś B znajduje się często w głowicy (głowica się uchyla), a stół posiada oś C. To już inna filozofia – detal stoi, „kłania się” wrzeciono.
Zanim zdecydujesz: oś A vs oś B, popatrz, jak fizycznie będzie się obracać to, co chcesz poruszać – stół z detalem czy głowica z narzędziem.
Jak CNC widzi różnicę: układy współrzędnych i kod
Sterowanie CNC nie „widzi” obrotnicy, tylko osi obrotowe zdefiniowane w kinematyce maszyny. Dla niego to, czy masz A czy B, oznacza:
inna transformacja układu współrzędnych przy obrotach (np. funkcje typu G54.4, kinematyka RTCP, TCPM),
inne kolejności obrotów przy liczeniu ścieżki 5-osiowej (najpierw A, potem C, czy odwrotnie?),
inne limity kątów – oś A ma najczęściej inny zakres niż B,
inną postawę bazową dla G54/G55, gdy definiujesz układ detalu w CAM-ie.
Tu pojawia się pytanie: jak bardzo chcesz, by Twój postprocesor „kombinował”?. Jeśli wybierzesz osiowanie, które wymaga ciągłych obrotów zbliżonych do limitów mechanicznych, post będzie generował więcej przejazdów „od tyłu”, powrotów, a Ty zobaczysz większą szansę na błąd w indeksowaniu.
Dlatego przy wyborze osi A lub B nie kończ na rozmowie z handlowcem. Usiądź na chwilę z technologiem lub programistą CAM: jak definiujesz dziś układ G54 dla typowego detalu? W którą stronę „naturalnie” chciałbyś go obrócić, gdy zmieniasz płaszczyznę obróbki? Ta intuicja powinna być spójna z tym, jak będzie pracować oś A lub B.

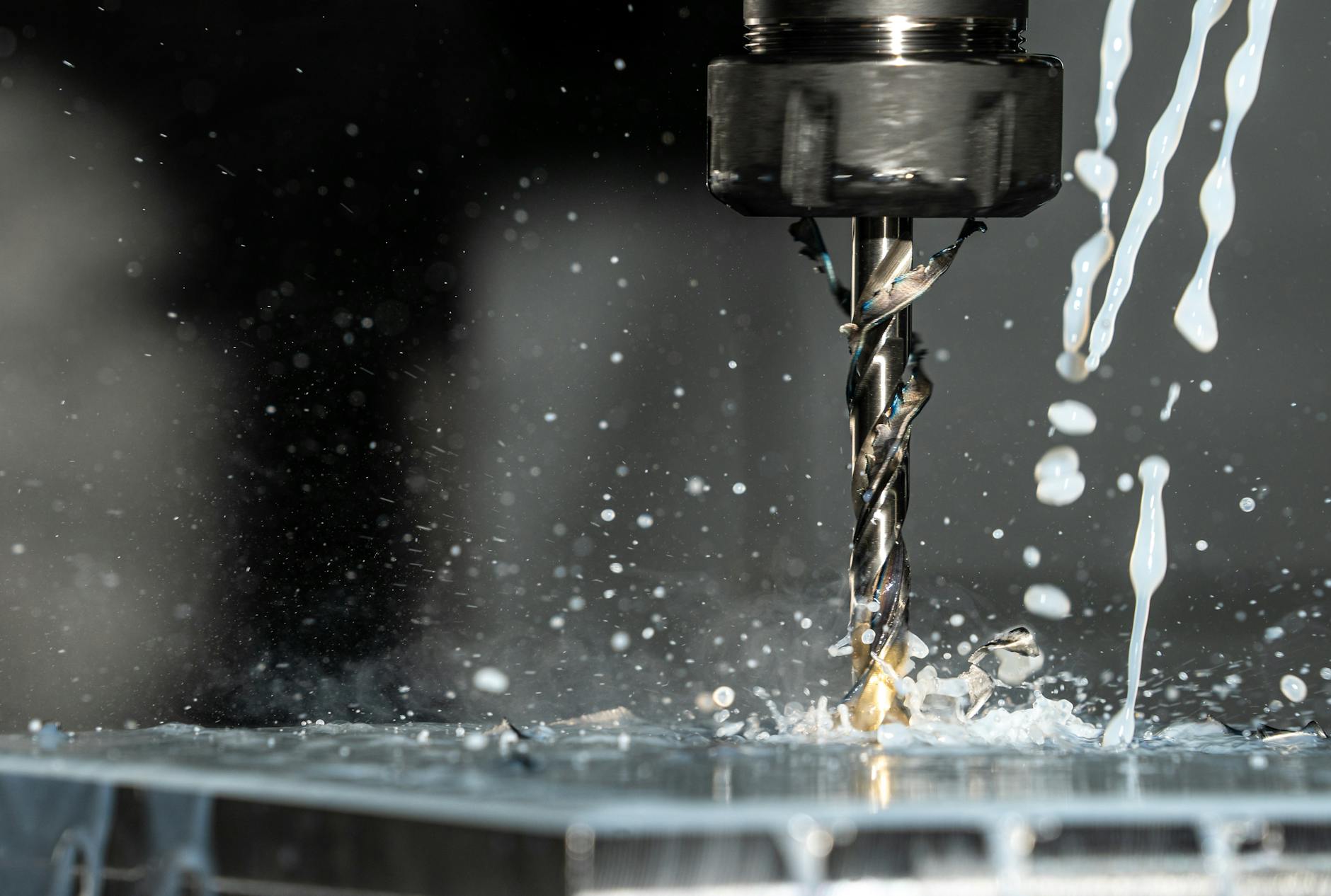

Źródło: Pexels | Autor: Daniel Smyth
Analiza detalu: jakie kształty lubią oś A, a jakie oś B
Od której strony jest najwięcej roboty?
Zanim dojdziesz do axisów i transformacji, spójrz na detal jak na przedmiot leżący na stole. Zadaj jedno proste pytanie: z której strony ja tak naprawdę robię najwięcej?. Opcje są zwykle trzy:
dominujące czoło – np. kołnierze, tarcze, płyty z dużymi kieszeniami od góry,
dominujące boki – korpusy, kostki, obudowy z wieloma otworami bocznymi,
równomierna obróbka wielu stron – detale form, elementy aparatów, gdzie każda ściana jest ważna.
Jeżeli większość roboty robisz od czoła, a osie obrotowe służą głównie jako 3+2 do otworów kątowych i paru kieszeni, inna będzie optymalna konfiguracja niż przy detalu, który w zasadzie „nie ma typowego czoła” i wszystko jest bokiem.
Co tu najbardziej pasuje do Twojej produkcji? Masz więcej detali typu kołnierz, czy więcej wydłużonych korpusów i profili? A może najwięcej czasu zjadają Ci kostki z pięcioma różnymi płaszczyznami roboczymi?
Detale wydłużone – kiedy wygodniej „obracać wzdłuż X” (oś A)
Wały, długie korpusy, profile aluminiowe, listwy z szeregiem otworów na obwodzie – to typowe przykłady, gdzie oś A jest pierwszym wyborem. Główne argumenty:
naturalne ułożenie detalu – kładziesz detal wzdłuż stołu, w imadle lub uchwycie obrotowym; jego długość idzie po X, a obroty A pozwalają „okrecać” go wokół tej długości,
lepsza kontrola ugięcia – przy długich elementach łatwiej podpierasz detal konikiem lub podtrzymką, gdy jego główna oś leży wzdłuż stołu,
proste indeksowanie otworów obwodowych – np. otwory w kołnierzu na końcu wału: indeksujesz A co określony kąt i wiercisz, bez kombinowania z transformacjami bocznymi,
krótsze przejazdy osi Y – bo większość ruchów odbywa się po X i Z, a obroty A dają Ci dostępy z boku.
Przykład praktyczny: długi korpus pompy z kołnierzami na końcach, z bokami pełnymi otworów przyłączeniowych. Jeżeli trzymasz go wzdłuż stołu i obracasz w osi A, zyskujesz:
łatwe wiercenia i gwintowania wzdłuż obwodu,
wygodny dostęp do górnych i bocznych kieszeni przy 3+2,
mniejsze wychylenia narzędzia po Y, co ogranicza drgania długich wierteł.
Jeżeli Twoja produkcja to głównie części „długie” – mechanizmy liniowe, prowadnice, belki – odpowiedź na pytanie „oś A czy B?” zwykle brzmi: zdecydowanie A, o ile nie ma innych, mocnych ograniczeń konstrukcyjnych maszyny.
Detale płytowe i kostki – kiedy praktyczniejsza jest oś B
Przejdźmy do przeciwnego bieguna: masę obróbki robisz na kostkach, płytach, korpusach „z bryły”. Płaszczyzn jest kilka, często trzeba się dostać z lewej, prawej, od góry, czasem pod skosem. Tutaj w wielu przypadkach łatwiej pracuje się z osią B, czyli obrotem wokół Y.
Dlaczego?
prostsze „obracanie kostki” na boki – gdy detal leży na stole, obrót wokół Y (oś B) sprawia, że „pokazujesz” wrzecionu kolejne ściany bardziej w lewo/prawo niż przód/tył, co często lepiej pasuje do geometrii stołu i osłon maszyny,
łatwiejszy dostęp do bocznych ścian – szczególnie jeśli masz ograniczony prześwit od przodu maszyny, a większy z boków,
logiczniejsze ustawienie układów współrzędnych – bazę G54 możesz ustawić na jednym rogu kostki i kolejne ściany uzyskiwać głównie przez indeksowanie B, bez kombinacji z przestawianiem detalu,
lepsze wykorzystanie stołu – obrotnicę z osią B często łatwiej zagospodarować, gdy montujesz kilka imadeł lub płyt mocujących.
Gdy detal „nie lubi” ani A, ani B
Co jeśli masz części, które są jednocześnie trochę długie, trochę kostkowe i jeszcze z dziwnymi skosami? W praktyce bywają detale, które nie mają oczywistej osi głównej. Wtedy pytanie brzmi: która oś obrotu uprości większość operacji, a nie tylko jedną trudną płaszczyznę?
Jeżeli każda strona ma coś istotnego – gniazda, otwory, fazy, dospawane elementy – spróbuj:
położyć model w CAM-ie w różnych orientacjach i policzyć mentalnie, ile razy musisz indeksować oś A, a ile razy oś B,
zobaczyć, czy przy jednym z ustawień dominują obroty w jednym kierunku (np. od -30° do +60°), czy w kółko „kręcisz” od jednego limitu do drugiego,
sprawdzić, które ściany są najbardziej newralgiczne wymiarowo i czy ich obróbka wypada w korzystnym zakresie kątów (środek pracy osi),
na kartce narysować widok maszyny z góry i z boku, zaznaczyć detal i policzyć potencjalne kolizje z osłonami, wrzecionem, konikiem.
Jeżeli po takim ćwiczeniu wciąż widzisz, że zawsze coś jest „pod górkę”, zadaj sobie inne pytanie: czy nie lepiej myśleć o pełnym 5-osi, niż spierać się o A kontra B? Oś sama w sobie nie załatwi problemu, jeśli geometria detalu jest bardzo złożona.
Kinematyka maszyny a wybór osi: stół, głowica i kombinacje
Co ma się ruszać: detal czy narzędzie?
Kluczowe pytanie brzmi: wolisz ruszać ciężkim detalem, czy lekkim narzędziem? Oś A lub B może być na stole (obracasz detal) albo w głowicy (obracasz wrzeciono). Każde rozwiązanie ma swoje plusy i ograniczenia.
Gdy oś obrotowa jest w stole:
masz prostsze wyobrażenie obrotu – widzisz, jak detal się kładzie lub przekręca,
łatwiej kontrolujesz odprowadzanie wióra – detal „obracasz tak”, by wiór spadał, a nie zostawał w kieszeniach,
często uzyskujesz większą sztywność zestawu wrzeciono–narzędzie, bo nie dodajesz dodatkowych przegubów w głowicy,
ale płacisz za to wagą i bezwładnością: ciężkie korpusy na stole 5-osiowym zwiększają obciążenie napędów obrotowych.
Gdy oś obrotowa jest w głowicy:
detal stoi stabilnie – przy wielotonowych blokach to jedyne sensowne rozwiązanie,
głowica „płynie” nad detalem – łatwiej dojść do trudno dostępnych miejsc,
często zyskujesz większe zakresy kątowe i płynniejsze przejścia między pozycjami,
ale musisz zaakceptować mniejszą sztywność całego łańcucha kinematycznego (więcej połączeń, więcej możliwości ugięcia).
Jaką maszynę rozważasz? Mała pionówka do 300 kg na stole, czy portal z głowicą uchylną pod kilkutonowe formy? Odpowiedź w dużej mierze zdecyduje, czy mówimy o osi A/B w stole, czy raczej w głowicy.
3+2 kontra pełne 5 osi – jaki tryb pracy przeważa?
Kolejna sprawa: jak chcesz programować maszynę na co dzień? Jeśli dominują cykle typu 3+2 (indeksujesz, obrabiasz jak 3-osiowo, indeksujesz znów), priorytety będą inne niż przy pełnym frezowaniu 5-osiowym „z interpolacją w locie”.
Przy trybie 3+2:
liczy się logika indeksów – czy łatwo zapamiętać, że „lewy bok” to B+90°, a „prawy bok” to B-90°,
istotny jest czas dojazdów – czy oś A/B szybo przestawia się pomiędzy płaszczyznami,
ważna jest powtarzalność indeksowania – w 3+2 chcesz mieć pewność, że każda pozycja wraca z dokładnością kilku mikronów.
Przy pełnym 5D:
na pierwszy plan wychodzi gładkość kinematyki – czy oś ma „dziury” w zakresie, czy przechodzi przez punkty osobliwe,
istotna jest prędkość obrotowa osi A/B – przy obróbce łopatek, form czy kanałów potrzebujesz płynnych i szybkich zmian kąta,
ważne są akceleracje i przekładnie – zbyt „twarda” przekładnia może generować drgania przy gwałtownych zmianach kierunku.
Jeśli Twoje programy to głównie otwory kątowe i sporadyczne kieszenie pod skosem, często wygodniej żyje się z osią w stole i przewidywalnym 3+2. Jeśli celujesz w ciągłe 5D, głowica uchylna z osią B może dać bardziej płynną ścieżkę przy mniejszym machaniu ciężkim stołem.
Typowe układy A+C i B+C – co to zmienia w praktyce
Kiedy do osi A lub B dochodzi jeszcze C, konfiguracji robi się więcej. Zastanów się, jaki masz priorytet: łatwe indeksowanie wielu boków, czy stabilna obróbka kilku kluczowych płaszczyzn.
Przy stole A+C:
A „kładzie” detal, a C obraca go wokół osi Z – świetne do części obrotowych z dodatkowymi płaszczyznami (np. kołnierze z bocznymi gniazdami),
łatwo myśleć o detalu jak o wale z dodatkami – A zmienia bok, C szuka konkretnego kąta na obwodzie,
często masz większe ograniczenia gabarytowe w osi Y, bo stół w skrajnych uchyłach „wchodzi” głębiej w przestrzeń roboczą.
Przy stole B+C:
B „obraca kostkę” bardziej na lewo/prawo niż przód/tył,
wiele korpusów z rozłożonymi po bokach otworami obrabia się bez przestawiania, indeksując głównie B i okazjonalnie C,
w niektórych maszynach łatwiej zmieścić kilka imadeł lub palet na jednym stole B+C.
Masz w planie serię części: kostki z otworami z czterech stron i kilkoma otworami na obwodzie? Zapisz sobie – czy wygodniej byłoby kłaść detal (A) i obracać (C), czy raczej „kiwać” w bok (B) i kręcić C? Ten prosty szkic często daje jasną odpowiedź.

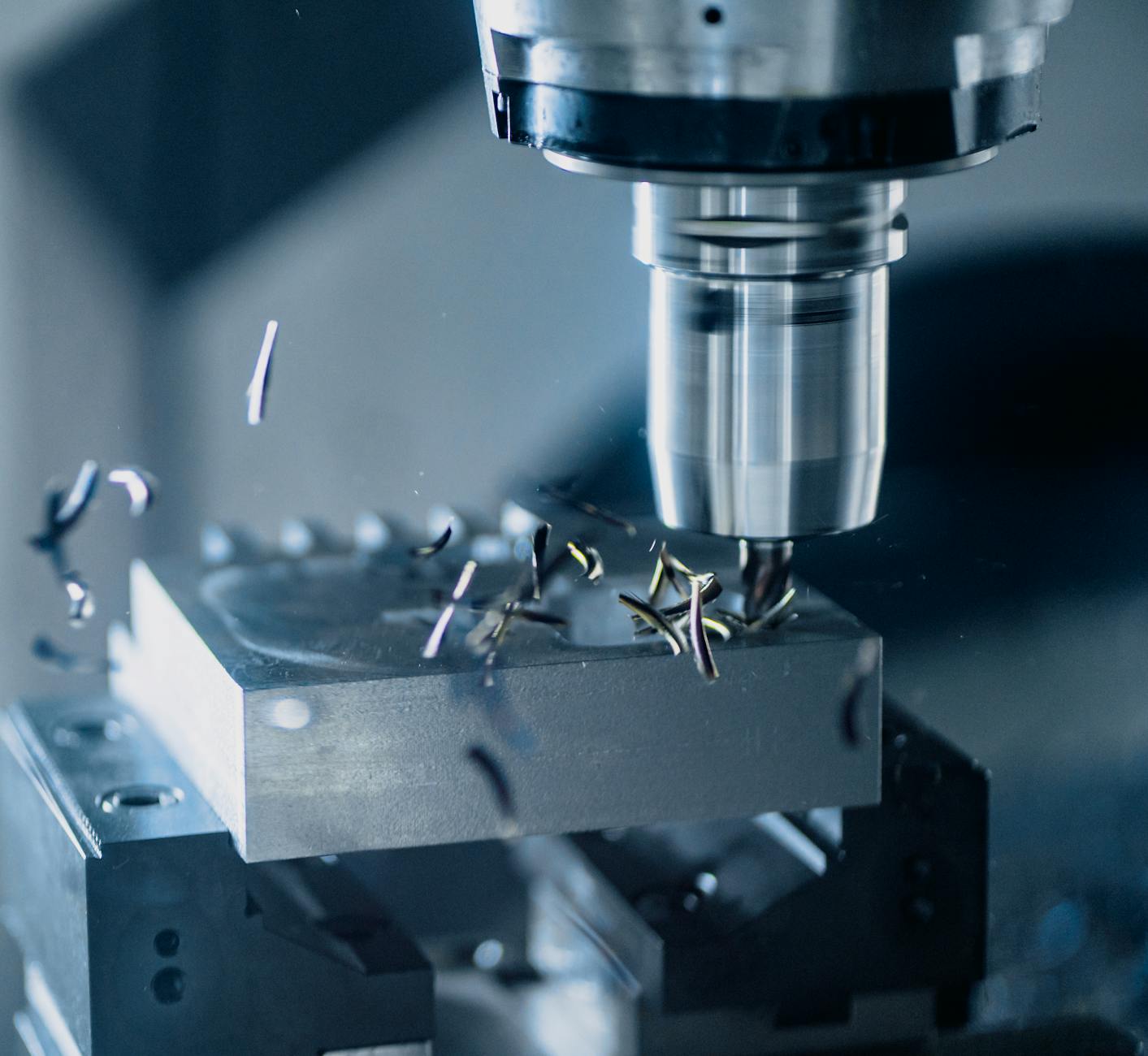

Źródło: Pexels | Autor: Daniel Smyth
Geometria, zasięgi i kolizje: gdzie oś A/B pomaga, a gdzie przeszkadza
Mapa przestrzeni roboczej – gdzie masz „powietrze”, a gdzie osłony
Zanim zachwycisz się zakresem A ±120° czy B ±110°, spójrz na rzeczywistą przestrzeń roboczą. Jak daleko wrzeciono dojedzie przy skrajnych kątach? Czy imadło nie uderzy w kolumnę? Czy stół z uchwem nie wjedzie w osłonę?
Dobre ćwiczenie: wyobraź sobie trzy pozycje – A/B = 0°, +90°, -90°. W każdej z nich odpowiedz:
czy narzędzie dojedzie do wszystkich planowanych powierzchni bez specjalnie długich trzpieni?
czy zachowasz prześwit między wrzecionem a detalem przy maksymalnym wysunięciu Z?
czy w CAM-ie nie będziesz ciągle widział ostrzeżeń o kolizji stołu z głowicą?
Jeżeli w układzie z osią A większość detali „wisi” na granicy zasięgu Y lub Z, a w układzie z B mieści się spokojnie, to wybór często robi się sam.
Ślepe strefy i punkty osobliwe
Każda kinematyka 5-osiowa ma swoje „ślepe strefy” – pozycje, w których pewne kombinacje kątów są niekorzystne lub wręcz nieosiągalne. Znasz to z praktyki: w jednym ustawieniu CAM generuje piękną ścieżkę, a po obróceniu osi nagle zaczyna wirować o 360°, żeby dojść do tego samego miejsca.
Zapy taj programistę CAM:
w których zakresach oś A/B pracuje najstabilniej na symulatorze?
czy często musi przekraczać 90° lub 180°, aby dociągnąć ścieżkę?
czy da się większość operacji zaplanować w jednym „pół-kuli” kątów (np. B od -30° do +100°)?
Jeżeli Twoje detale wymagają częstych obrotów przez 120–150°, sprawdź, czy dana maszyna naprawdę to lubi. Bywa, że jedna oś (np. A) ma pełen zakres ±120°, a druga (B) tylko ±90°, co w praktyce ogranicza niektóre zabiegi.
Kolizje z uchwytami, imadłami i konikiem
Oś A/B to nie tylko geometria stołu, ale też wszystko, co na nim zamocujesz. Jakie uchwyty stosujesz dziś? Niskie imadła, wysokie płyty, koniki, podpory rur?
Przy osi A:
częściej pojawia się ryzyko zderzenia wrzeciona z konikiem przy dużych uchyłach,
imadło stojące „wzdłuż” stołu może ograniczać duże obroty, jeśli szczęki wystają wysoko,
przy długich detalach podpory i lunety trzeba rozmieścić tak, by nie weszły w kolizję przy obrocie A ±90°.
Przy osi B:
częściej zmagasz się z wysokością detalu – kostka obrócona B+90° „wystaje” mocno w górę,
przy wysokich płytach mocujących limit Z + kąt B potrafi odebrać dostęp do narzędzia,
w niektórych maszynach uchył B sprawia, że krawędź stołu robi się potencjalnie kolizyjna przy małych narzędziach i dużych kątach.
Zanim wybierzesz konfigurację, zrób test: weź typowy osprzęt mocujący, narysuj jego kontur w przestrzeni maszyny (lub w CAM-ie) i przekręć wirtualnie oś A i B. Szybko zobaczysz, które rozwiązanie daje więcej „powietrza”, a które wymaga codziennych kombinacji.
Długość narzędzia, podcięcia i „dochodzenie w róg”
Oś A/B pomaga „podłożyć” detal pod narzędzie, ale nie rozwiązuje wszystkiego. Jeśli frezy są nadmiernie długie, kąt uchyłu niewiele da – drgania zrobią swoje. Dlatego warto spojrzeć, jak oś obrotowa wpływa na długość narzędzi.
Przy osi A na stole często:
do górnych płaszczyzn używasz standardowych, krótszych frezów,
do boków przekręcasz A, więc narzędzie wchodzi „z góry” boku – znów krótsze, sztywniejsze narzędzia,
problematyczne stają się podcięcia od spodu, które wymagają specjalnych frezów kątowych lub dodatkowych indeksów.
Przy osi B w głowicy:
często możesz pochylić wrzeciono tak, żeby wejść krótszym narzędziem w głąb kieszeni,
łatwiej „dojść w róg” formy czy gniazda, ustawiając B pod kątem zamiast liczyć tylko na Z,
ale przy dużym kącie B odległość od wrzeciona do punktu kontaktu i tak rośnie, co może wymusić wydłużenie narzędzia.
Jakie masz dziś ograniczenie częstych braków? Zbyt długie narzędzia, czy raczej brak dostępu z odpowiedniej strony? Odpowiedź podpowie, czy lepiej sprawdzi się oś w stole (A/B) czy w głowicy.
Sztywność i mocowanie: jak oś A/B zmienia uchwyt i bazowanie
Łańcuch sztywności: od fundamentu do ostrza
Przy mocowaniu detalu zwykle myślisz o imadle, klockach, ewentualnie o płycie mocującej. Przy osi A/B dochodzi jeszcze cała kinematyka obrotowa – łożyska, hamulce, koła zębate, silniki. Każdy element dodaje potencjalne ugięcie.
W uproszczeniu:
oś obrotowa w stole zwykle jest sztywniejsza od tej w głowicy – większe średnice łożysk, krótsze ramiona,
oś w głowicy jest z kolei lżejsza, ale bardziej podatna na ugięcia przy ciężkim skrawaniu bocznym,
kombinacje A+C czy B+C w stole często mają bardzo sztywną oś C (obrót wokół Z) i nieco słabszą uchylną A/B.
Jak oś A/B zmienia wybór uchwytów i osprzętu
Zanim zamówisz obrotnicę, spójrz na szafę z osprzętem. Co tam dominuję – imadła, uchwyty szczękowe, palety, czy może płyty rastrowe? Od tego mocno zależy, jak oś A lub B „zagra” w codziennej robocie.
Jeżeli bazujesz głównie na imadłach i małych kostkach:
oś B (kiwająca w bok) pozwala traktować imadło jak na klasycznym 3-osiowym centrum – tylko z możliwością pochylania,
ustawiasz kilka imadeł w rzędzie, indeksujesz B i jedziesz serię bez filozofii,
bazowanie detali może być w 90% takie samo, jak dziś – zmienia się tylko podejście narzędzia.
Jeżeli obrabiasz dużo wałów, tulei, korpusów obrotowych:
oś A w stole z uchwytem szczękowym lub z trzpieniem mocującym robi robotę – zachowujesz się jak na tokarce z frezem,
konik, lunety, podpory stają się standardem – łańcuch sztywności idzie od fundamentu, przez oś A, po uchwyt i konik,
uchwyty samocentrujące i płyty planszajbowe są lepiej „kompatybilne mentalnie” z osią A niż z głowicą B.
Jeżeli królują płyty mocujące i palety:
oś w stole (A/B) ułatwia budowę modułowych płyt, które raz ustawiasz, a potem tylko indeksujesz,
głowica B+stół stały wymusza niższe płyty i przemyślenie wysokości baz, żeby nie zabić Z przy dużych kątach,
podstawowym pytaniem staje się: „ile wysokości mogę zjeść płytą, żeby nadal dojść narzędziem przy B+/-?°”.
Zrób szybkie ćwiczenie: wypisz trzy najczęstsze typy mocowań i do każdego dopisz, jak zachowa się na osi A w stole i na osi B w głowicy. Gdzie pojawiają się plusy: dostęp, ilość operacji w jednym zamocowaniu, sztywność? Gdzie same „ale”?
Wpływ osi A/B na bazowanie i powtarzalność
Przy klasycznym 3-osiowym centrum bazowanie to zwykle: dwie płaszczyzny, jeden bok na bazę i ewentualnie pin. Przy osi A/B dochodzi jeszcze pytanie: czy baza „przeżyje” obrót?
W układzie z osią A w stole:
bazę często budujesz w układzie walcowym – średnica + długość, szczególnie przy tulejach i wałach,
reference point potrafi „obracać się” razem z detalem – ważne, jak zmapujesz układ współrzędnych w CAM-ie,
gdy bazujesz kostki w imadle, liczy się stabilne oparcie na szczękach w każdym ustawieniu A, nie tylko przy A=0°.
W układzie z osią B w głowicy:
stół jest zwykle stałą, sztywną bazą – wszystko, co zrobisz na płycie, nie „kręci się” z detalem,
zerowanie i sondowanie detalu przy B=0° jest proste, a potem całą kinematykę „załatwia” sterowanie,
przy bardziej skomplikowanych korpusach kluczowe jest prawidłowe opisanie układów bazowych (WCS/Workplanes) w CAM – detale rzadko są osiowo-symetryczne wobec kątów B.
Masz w zakładzie sondę? Jeżeli tak, zadaj sobie pytanie: czy łatwiej Ci będzie sondować w jednym głównym ustawieniu i potem liczyć na kinematykę B, czy wolisz mieć możliwość sondowania po każdym indeksie A na stole?
Sztywność przy zgrubnej obróbce vs wykańczaniu
Jedna obrotnica często ma robić dwie różne roboty: zrywać „mięso” i polerować formy. Te dwa światy inaczej patrzą na oś A/B.
Przy zgrubnym frezowaniu:
najbardziej obciążone są połączenia w łańcuchu: stół–obrotnica–uchwyt–detal,
oś w stole (A/B) zwykle lepiej znosi boczne obciążenia – duże łożyska, krótsze ramiona i niżej osadzony środek ciężkości,
głowica B bywa tu „słabszym ogniwem” – szczególnie przy długich narzędziach i intensywnym skrawaniu bokiem freza.
Przy wykańczaniu form, łopatek, elektrod:
dominują siły znacznie mniejsze, a ważniejsze robią się drgania własne i płynność ruchu osi,
głowica B z lekkim, precyzyjnym napędem i hamulcem potrafi dać gładszą powierzchnię, nawet jeśli katalogowo ma mniejszy moment,
stół A z ciężką przekładnią ma ogromną nośność, ale czasem przy małym posuwie i drobnych korektach kąta potrafi „szarpać” – to widać na połysku formy.
Zastanów się, czego u Ciebie jest więcej: kilogramów do zdjęcia na sztuce czy godzin wykańczania form i powierzchni 3D? Od tej odpowiedzi zależy, czy lekko „miększa” oś w głowicy będzie problemem, czy atutem.
Odkształcenia termiczne i kompensacje
Obrótnica to kolejne źródło ciepła: silnik, przekładnia, hamulec. Im więcej ciężkiej roboty, tym więcej rozszerzeń i tym trudniej utrzymać wymiar.
Przy osi A/B w stole:
ciepło często ucieka w masę fundamentu i korpusu maszyny – stabilność jest z reguły lepsza przy długich cyklach,
ale duże zmiany temperatury mogą minimalnie „podnosić” stół w skrajnych położeniach – po kilku godzinach zgrubnej obróbki drobne rozjazdy w Z nie są niczym dziwnym,
przy detalu wymagającym wysokiej precyzji wysokości (formy, gniazda) przydają się okresowe pomiary kontrolne na referencji.
Przy osi B w głowicy:
strefa ciepła jest bliżej wrzeciona i narzędzia,
układy kompensacji w nowocześniejszych maszynach potrafią śledzić odkształcenia głowicy przy zmianie temperatury,
mimo to przy bardzo ścisłych tolerancjach wymiarów kątowych i pozycyjnych dobrze jest utrzymywać stabilne środowisko (temperatura hali, stabilny rozkład produkcji, bez nagłych „pików” ciężkiego skrawania).
Jak często u Ciebie kontrola jakości zgłasza „pływające” wymiary po dłuższym cyklu? Jeżeli zdarza się to obecnie na 3-osiowym centrum, dołożenie obrotnicy bez rozmowy o kompensacjach i stabilności termicznej tylko podbije problem.
Bezpieczeństwo procesu i codzienna powtarzalność
Sztywność to nie tylko ugięcie pod siłą skrawania, ale też jak przewidywalnie zachowuje się układ przy byle puknięciu, nieidealnym detalu czy błędzie operatora.
Przy osi A:
detal często „leży” na stole – grawitacja pomaga, a nie przeszkadza,
przy błędzie w programie szybciej trafisz narzędziem w uchwyt/konik niż zrzucisz detal z imadła,
większa masa całego zespołu stół–obrotnica–uchwyt potrafi wytłumić część błędów (lekkie uderzenia, nieidealne wejścia).
Przy osi B:
detal bywa mocno „wystawiony” w przestrzeń,
przy zbyt agresywnych parametrach i długim narzędziu możesz zobaczyć efekt „drgającego dzwonu” – maszynie nic się nie stanie, ale powierzchnia będzie słaba,
z drugiej strony, mniejsza masa ruchoma ułatwia szybszą reakcję sterowania i dokładniejsze śledzenie ścieżek 5D.
Jak dzisiaj wygląda Twoje podejście do bezpieczeństwa? Bardziej boisz się „przydzwonić w stal” i uszkodzić maszynę, czy częściej wracają reklamacje na jakość powierzchni? Odpowiedź prowadzi do tego, czy stawiasz wyżej „czołgową” sztywność osi w stole, czy finezję ruchu osi w głowicy.
Strategie mocowania dla osi A i B – kilka praktycznych układów
Gdy już wiesz, jaką oś rozważasz, dobrze jest mieć w głowie kilka bazowych schematów mocowania. To one decydują, czy wykorzystasz potencjał obrotnicy, czy będziesz z nią walczył.
Dla osi A w stole:
„wał z dodatkami” – uchwyt + konik, korpus w osi A, wszystkie boczne gniazda i otwory robione z indeksów A i ewentualnie C,
„kostki na belce” – długa baza (profil, belka) w osi A, na niej kilka małych korpusów; A indeksuje boki, C zmienia detal,
płyta paletowa – palety na stole A, indeksowanie boków całej płyty, detale bazowane zawsze w tym samym układzie rastrowym.
Dla osi B w głowicy:
„stół jak zawsze” – klasyczne imadła, płyty, opory; różnica w tym, że zamiast kombinować z przestawianiem, pochylasz B i korzystasz z jednego bazowania,
„wieżowce” – wyższe kostki/płyty mocujące, na których bazujesz kilka detali do obróbki z czterech stron przy B±90°,
„gniazdo centralne” – jeden większy korpus na środku stołu, B pochyla wrzeciono dla dostępu do wszystkich kieszeni i łuków bez ruszania detalu.
Który z tych układów jesteś w stanie wdrożyć w tydzień na swojej hali, a który wymagałby przebudowy całego systemu mocowań? To też podpowiedź, czy Twoja organizacja jest dziś bliżej osi A czy B.
Drgania, rezonanse i „śpiewające” narzędzia
Nawet najtwardsza obrotnica nie pomoże, jeśli cały układ wpadnie w rezonans. Oś A/B potrafi zarówno poprawić sytuację, jak i ją zepsuć.
W praktyce:
przy osi w stole łatwiej skrócić łańcuch od fundamentu do detalu – mniej „szczebelków”, mniej potencjalnych miejsc ugięcia,
głowica B dodaje kilka połączeń i łożysk między kolumną a wrzecionem – każde ma swoją sztywność i luz,
z drugiej strony, możliwość pochylania wrzeciona (B) pozwala dobrać krótsze narzędzie i zmienić kierunek siły skrawania, co często bardziej pomaga, niż przeszkadza.
Masz typowe detale, przy których „zawsze śpiewa” ten sam frez? Zadaj sobie dwa pytania:
czy przy osi A w stole mógłbyś ustawić detal tak, żeby skręcić go pod narzędzie i skrócić wystawienie?
czy przy osi B w głowicy mógłbyś pochylić wrzeciono tak, żeby wejść bardziej „na czoło” zamiast tylko bokiem?
Jeśli któraś z opcji rozwiązuje problem, to mocny argument za konkretnym typem osi – nie z katalogu, tylko z Twojej rzeczywistości.
Planowanie inwestycji: oś A/B dziś a rozwój parku maszynowego
Na koniec warto spojrzeć szerzej: obrotnica to nie tylko pojedyncza maszyna, ale część całego systemu produkcyjnego. Jaką masz wizję za 3–5 lat?
Jeżeli chcesz iść w stronę:
produkcji seryjnej korpusów – im więcej imadeł/palet, tym bardziej naturalna staje się głowica B (lub stół B+C),
precyzyjnego 5D na formach, łopatkach, matrycach – płynne ruchy B (często w parze z C) robią różnicę w jakości powierzchni i czasie obróbki,
hybrydy: frezowanie + toczenie – stół z osią A i możliwością pracy „jak tokarka” daje zupełnie nowe możliwości technologiczne.
Zastanów się, jakie detale dziś odrzucasz, bo „maszyna nie ogarnie” albo bo „CAM się męczy”. Czy byłyby one łatwiejsze z osią A w stole, czy z osią B w głowicy? Odpowiedź na to pytanie zwykle mówi więcej niż porównanie dwóch katalogów producentów.
Najczęściej zadawane pytania (FAQ)
Co to jest oś A i oś B na obrotnicy i czym się różnią w praktyce?
W uproszczeniu: oś A to obrót detalu wokół osi X (wzdłuż stołu, lewo–prawo), a oś B to obrót wokół osi Y (przód–tył stołu). Czyli przy osi A „kładziesz” część na przód/tył, a przy osi B bardziej „przewracasz” ją z lewej na prawą, jak drzwi na zawiasach.
Na rysunku katalogowym wygląda to abstrakcyjnie, ale na maszynie decyduje o tym, jak fizycznie obraca się detal: czy leży wzdłuż stołu, czy poprzecznie, jakie ściany są łatwiej dostępne krótkim narzędziem i gdzie będzie najwięcej kombinowania z dojściem. Zadaj sobie pytanie: z której strony częściej chcesz „podstawiać” detal pod narzędzie?
Kiedy lepiej wybrać obrotnicę z osią A, a kiedy z osią B?
Zapytaj najpierw: jakie detale są u ciebie „chlebem powszednim”? Jeśli dominują wały, długie korpusy, profile – zwykle wygodniejsza jest oś A, ustawiona równolegle do X. Detal leży wzdłuż stołu, a ty obracasz go wokół tej długości i łatwo docierasz do kolejnych płaszczyzn obwodowych.
Jeśli robisz głównie kostki, korpusy kubiczne, obudowy z dużą ilością otworów bocznych – konfiguracja z osią B (obrót wokół Y) często daje lepszy dostęp do boków. Krótsze narzędzia, mniej kombinowania z uchwytami, łatwiejsze indeksowanie ścian bocznych. Zastanów się: więcej roboty masz od czoła, czy po bokach?
Czy mogę mieć jedną obrotnicę do wszystkich typów detali?
Technicznie możesz, pytanie tylko: za jaką cenę w czasie i stabilności procesu. „Uniwersalna” obrotnica będzie dla jednych detali akceptowalnym kompromisem, a dla innych wąskim gardłem – dłuższe narzędzia, więcej indeksowań, większe ryzyko kolizji.
Jeśli masz miks: wały, długie korpusy i kostki z otworami przestrzennymi, ustal priorytet. Co generuje najwięcej zleceń lub zysku? Pod ten typ detalu dobieraj oś A/B. Jeżeli nie umiesz wskazać dominującej grupy, zapytaj inaczej: co obecnie najbardziej spowalnia produkcję – liczba mocowań, bazowania, czy strach przed kolizją przy dużych kątach?
Jak wybór osi A lub B wpływa na ryzyko kolizji i długość narzędzi?
Układ osi decyduje o tym, w którą stronę „ucieka” detal, gdy indeksujesz. W jednej konfiguracji wysoki detal przy dużym kącie odsunie się od głowicy, w innej – wręcz przeciwnie, zbliży ją do szczęk lub zabieraka. Zadaj sobie pytanie: gdzie dziś najczęściej „szukasz kolizji” – przy mocowaniu, w głębokich kieszeniach, czy przy otworach kątowych?
Dobrze dobrana oś pozwala częściej pracować krótszym narzędziem, bo obrót „otwiera” dostęp. Źle dobrana – zmusza do długich frezów lub wierteł, które szybciej wpadają w drgania i wymuszają mniejsze parametry. W praktyce kilka stopni innego kierunku uchyłu potrafi zadecydować, czy łączysz operacje w jedno mocowanie, czy robisz dwa–trzy przełożenia.
Jak konfiguracja osi A/B wpływa na programowanie w CAM i układy G54?
Dla sterowania CNC różnica między osią A i B to inna transformacja układów współrzędnych, inne limity kątów i inna kolejność obrotów w 5D. To przekłada się na zachowanie postprocesora: gdzie pojawiają się „skoki” na około, kiedy masz ryzyko wejścia na limit mechaniczny oraz jak definiujesz bazę detalu (G54, G55…).
Jeśli dziś w CAM-ie naturalnie obracasz model np. głównie wokół X, a na maszynie chcesz, żeby robiła to oś B (obrót wokół Y), zaczynasz kombinować z definicjami osi i postprocesorem. Zrób test: weź typowy detal, ustaw go w CAM tak, jak lubisz, i sprawdź, w którą oś najczęściej go „kręcisz”. To dobra wskazówka, jak powinna być zorientowana obrotnica.
Jak dobrać oś A/B pod detale 3+2, a jak pod pełne 5 osi?
Przy pracy 3+2 osie obrotowe służą głównie do indeksowania: ustawiasz kąt, blokujesz, obrabiasz jak w 3D. Kluczowe jest wtedy, żeby typowe ściany i otwory kątowe dawały się osiągnąć krótkim narzędziem z minimalną liczbą indeksowań. Zastanów się: z ilu ustawień chcesz „obsłużyć” detal i w którą stronę wolisz go odchylać?
Przy pełnych 5 osiach dochodzi ciągła zmiana orientacji narzędzia, kinematyka RTCP/TCPM i płynność ruchu. Wtedy wybór A/B wpływa mocniej na to, jak płynnie sterowanie przeprowadza ścieżkę przez zakresy kątowe i ile jest „przewijania” osi przez 180–360°. Jeżeli planujesz dużo dynamicznej 5-osiowej obróbki form czy łopatek, usiądź z programistą CAM i przeanalizuj, w jakich zakresach kątów będzie się najczęściej kręcić maszyna.
Na co zwrócić uwagę przy ustawianiu fizycznej obrotnicy na stole (równolegle czy poprzecznie)?
Kluczowe pytanie: jak zwykle leży detal względem operatora i gdzie ma „czoło”? Obrotnica wzdłuż X (oś A) sprzyja długim częściom, które ciągną się przez stół. Obrotnica ustawiona poprzecznie (często oś B) ułatwia pracę na kostkach i korpusach, gdzie często zmieniasz boki lewo/prawo.
Sprawdź też:
jak blisko wrzeciona znajdzie się detal przy maksymalnym uchyle – czy głowica nie będzie „pchać się” w uchwyt,
jak wygodnie będzie operatorowi bazować i mierzyć detal w wybranym ustawieniu,
czy zostanie miejsce na inne przyrządy, imadła, podpory do długich części.
Jeśli dziś często przekładasz detale tylko po to, żeby „jakoś dojść” do jednej ściany, konfiguracja osi jest prawdopodobnie źle dobrana do sposobu mocowania.
