Istota minimalnego smarowania w obróbce skrawaniem
Minimalne smarowanie MQL (Minimum Quantity Lubrication) polega na podawaniu bardzo małej ilości oleju, najczęściej w postaci drobnej mgły, transportowanej sprężonym powietrzem bezpośrednio w strefę skrawania. W odróżnieniu od chłodzenia zalewowego, gdzie celem jest intensywne odprowadzenie ciepła z procesu, MQL stawia na smarowanie i precyzyjne trafienie w miejsce kontaktu ostrza z materiałem i wiórem.
Typowe zakresy zużycia oleju przy minimalnym smarowaniu MQL to pojedyncze mililitry na godzinę, a nie litry na minutę, jak w przypadku chłodzenia zalewowego. Cała filozofia sprowadza się do tego, aby zbudować cienki, stabilny film smarny między ostrzem a materiałem oraz zmniejszyć tarcie między wiórem a rowkiem wiórowym. To zmienia podejście do doboru narzędzi: mniej liczy się „kąpiel” w chłodziwie, bardziej geometria i kierowane doprowadzenie medium.
MQL a „psiknięcie olejem z butelki” – zasadnicza różnica
Popularny błąd wielu warsztatów: traktowanie MQL jako „trochę bardziej eleganckiego psikacza z olejem”. Ręczne podawanie oleju, smar w sprayu czy sporadyczne „podlanie” detalu to nie jest minimalne smarowanie MQL. Kluczowe są dwie rzeczy:
kontrolowana, bardzo mała ilość oleju (stały, powtarzalny wydatek),
precyzyjne ukierunkowanie mgły/strumienia na ostrze i wiór.
Szarpana, ręczna aplikacja oleju nigdy nie da powtarzalnego filmu smarnego. Raz narzędzie działa chłodno, innym razem się przegrzewa. Powstają lokalne przypalenia, zmiany wymiaru i spadek trwałości ostrza. Prawdziwe MQL wymaga stabilnego systemu podawania oleju i powietrza oraz narzędzi, które “współpracują” z tym systemem – przede wszystkim geometrią rowków i sposobem doprowadzenia medium.
Motywacje do wdrożenia MQL – kiedy są realne, a kiedy iluzoryczne
Deklarowane powody przejścia na minimalne smarowanie MQL są zwykle podobne:
redukcja zużycia chłodziwa i kosztów jego utylizacji,
poprawa BHP (mniej mgły chłodziwowej, mniej kontaktu skóry z emulsją),
argument ekologiczny w komunikacji z klientem,
presja odbiorcy: „dostarczamy tylko detale z obróbki bezemulsyjnej”.
Te motywacje są sensowne, ale tylko wtedy, gdy proces technologiczny faktycznie da się przenieść na MQL bez gwałtownego spadku trwałości narzędzi i jakości. Jeśli minimalne smarowanie jest wdrażane wyłącznie po to, by „odhaczyć wymóg” klienta, a narzędzia, geometrie i parametry skrawania pozostają bez zmian, kończy się to serią awarii: łamiące się wiertła, przyklejony wiór, odrzucane partie z powodu zadziorów i przebarwień.
Przy podejściu pragmatycznym punkt wyjścia jest odwrotny: najpierw analiza, które operacje i materiały są podatne na przejście na MQL, potem dobór narzędzi i geometrii pod konkretny system minimalnego smarowania, a dopiero na końcu argumenty marketingowe.
Kiedy minimalne smarowanie MQL działa najlepiej
Minimalne smarowanie MQL sprawdza się szczególnie dobrze tam, gdzie wiór łatwo się odprowadza, a ciepło może „uciec” z wiórem. Typowe sytuacje, w których MQL ma najwyższy sens:
Frezowanie obwiedniowe i HSM – wysoka prędkość skrawania, małe kąty opasania, krótkie czasy kontaktu ostrza z materiałem; ciepło w dużej mierze przejmuje wiór.
Wiercenie przelotowe w stali konstrukcyjnej i aluminium – wiór ma gdzie wyjść, a powietrze z MQL pomaga go ewakuować.
Obróbka aluminium i stopów kolorowych – materiały dobrze przewodzące ciepło, wrażliwe na przyklejanie wióra, lubiące cienki film olejowy, ale niekoniecznie dużą ilość chłodziwa.
Toczenie z dobrym spadkiem wióra – szczególnie przy zastosowaniu płytek o odpowiednich łamaczach wióra, gdzie powietrze i mgła olejowa docierają do strefy skrawania.
Takie operacje mają jedną wspólną cechę: nie wymagają intensywnego chłodzenia objętościowego, za to bardzo korzystają z redukcji tarcia poprzez cienki film olejowy i czystą, niezaburzoną ewakuację wióra.
Kiedy MQL jest złym lub ryzykownym wyborem
Są procesy, w których minimalne smarowanie MQL zadziała tylko na papierze. Przykładowe obszary wysokiego ryzyka:
Ciężkie zgrubne skrawanie stali o dużej twardości lub nierdzewnej, z dużym przekrojem wióra – generacja ciepła jest zbyt duża, by mgła olejowa i powietrze wystarczyły.
Wiercenie głębokie (powyżej 5–8xD) bez narzędzi z efektywnymi kanałami wewnętrznymi i przemyślaną geometrią rowków wiórowych.
Gwintowanie i rozwiercanie w materiałach trudno skrawalnych, gdzie tarcie i podatność na zatarcie są wysokie – szczególnie przy braku wewnętrznego doprowadzenia MQL.
Materiały wrażliwe na temperaturę, np. niektóre stopy utwardzane wydzieleniowo, gdzie nadmierne nagrzewanie prowadzi do niepożądanych zmian struktury lub odkształceń.
W takich sytuacjach, nawet przy idealnym doborze geometrii, MQL bywa półśrodkiem. Czasem lepiej utrzymać klasyczne chłodzenie zalewowe lub zastosować rozwiązania hybrydowe (np. lokalne MQL + powietrze, ale z okresowym chłodzeniem emulsją przy najcięższych przejściach), niż udawać „zieloną” obróbkę kosztem stabilności procesu.

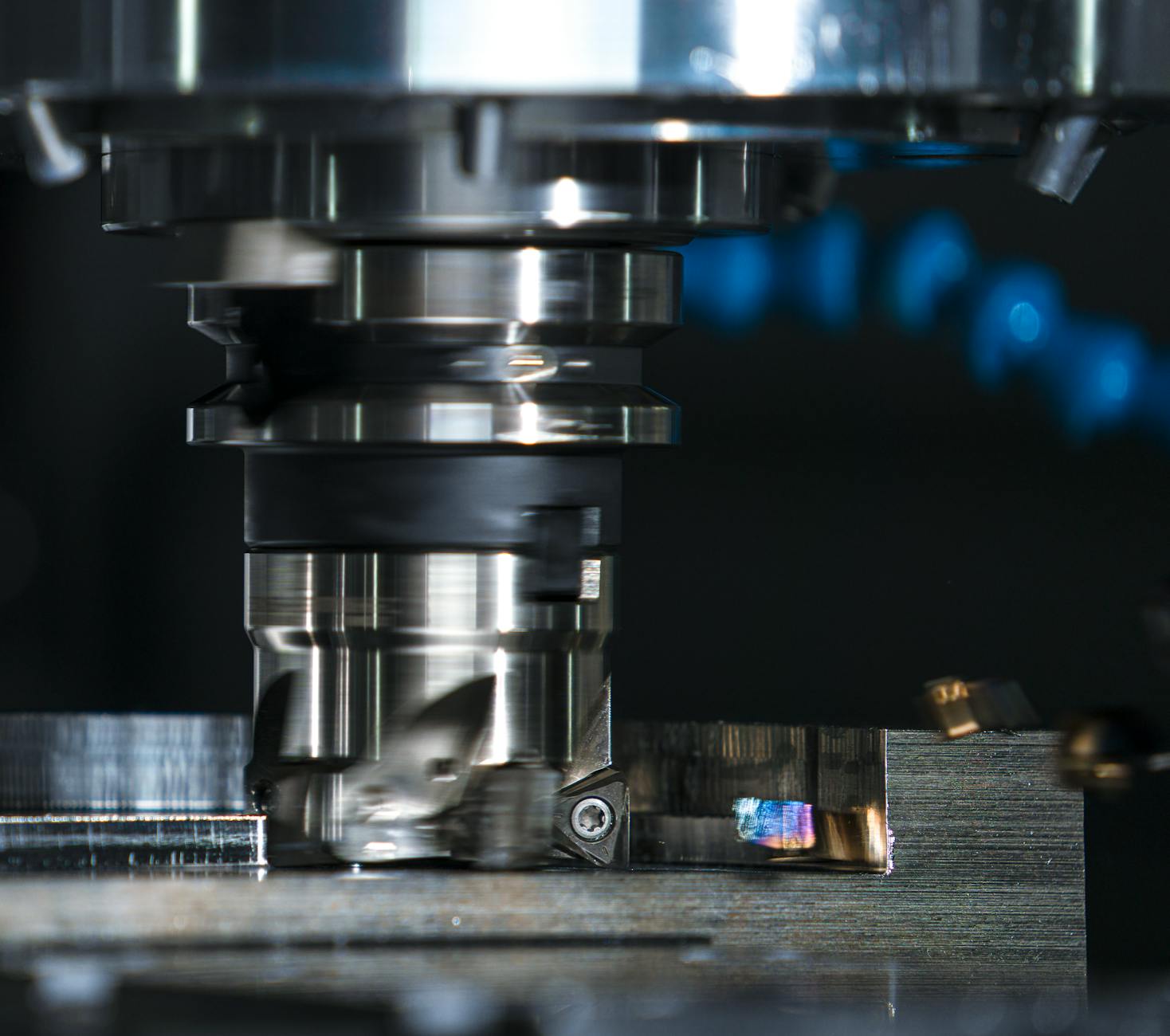

Źródło: Pexels | Autor: Daniel Smyth
Podstawy fizyki procesu skrawania przy MQL
Źródła ciepła w procesie skrawania i ich rozkład przy MQL
Ciepło w procesie obróbki skrawaniem powstaje głównie w trzech strefach:
Tarcie między narzędziem a wiórem na powierzchni natarcia.
Tarcie między ostrzem/ powierzchnią przyłożenia a obrabianym materiałem.
Odkształcenia plastyczne materiału w strefie ścinania.
Przy chłodzeniu zalewowym duża część ciepła jest odbierana przez chłodziwo, które ma kontakt nie tylko z ostrzem i wiórem, ale także z powierzchnią detalu. Przy minimalnym smarowaniu MQL proporcje zmieniają się:
w więcej ciepła przejmuje wiór (przy dobrze dobranej geometrii),
mniej ciepła jest oddawane do detalu i korpusu narzędzia,
olej nie „chłodzi objętościowo”, a głównie redukuje tarcie.
Dlatego dobór narzędzi do MQL musi silnie akcentować kontrolę kształtu i długości wióra oraz geometrie ograniczające tarcie na ostrzu, zamiast polegać na chłodzeniu rzucającym się na wszystko dookoła.
Mechanizm działania mgły olejowej – smarowanie zamiast chłodzenia
Mgła olejowa w systemach minimalnego smarowania MQL tworzy się poprzez zmieszanie małej ilości oleju z powietrzem pod ciśnieniem. Powstają mikrokropelki, które:
transportowane są z dużą prędkością w kierunku ostrza i rowków wiórowych,
osadzają się na ostrzu, materiale i wiórze, tworząc bardzo cienki film,
podlegają częściowemu odparowaniu w strefie o najwyższej temperaturze.
Najistotniejsze jest to, że olej z MQL nie tworzy „kałuży chłodzącej”. Działa bardziej jak wysoko wydajny smar graniczny niż płyn chłodzący. Redukuje współczynnik tarcia na styku wiór–ostrze oraz materiał–powierzchnia przyłożenia. To przekłada się na:
mniejsze naprężenia cieplne w ostrzu,
łagodniejszy przebieg zużycia, zamiast gwałtownego „spalenia” krawędzi,
mniejszą skłonność do przyklejania wióra i tworzenia narostu.
Geometrie narzędzi zoptymalizowane pod MQL zwykle ułatwiają rozprowadzenie i utrzymanie tego filmu olejowego – poprzez odpowiednie polerowanie rowków, dobór kątów natarcia i brak „martwych” stref, w których mgła nie dociera.
Znaczenie odprowadzania wióra przy ograniczonym chłodzeniu
Przy MQL odprowadzanie wióra jest krytycznym elementem stabilności procesu. Wiór jest głównym nośnikiem ciepła, a brak intensywnego chłodzenia zalewowego odsłania wszystkie niedoskonałości geometrii:
za małe rowki wiórowe powodują klinowanie się wióra i wzrost temperatury,
zbyt duża liczba ostrzy przy danym przekroju frezu ogranicza pojemność rowków,
ostre załamania i niepolerowane powierzchnie rowków sprzyjają przyklejaniu wióra wraz z olejem.
System minimalnego smarowania MQL działa jak „lupa” dla problemów z ewakuacją wióra. Przy obróbce z chłodzeniem zalewowym wzrost ciśnienia chłodziwa często „przepycha” wiór mimo niedoskonałości narzędzia. Przy MQL takiego komfortu nie ma. Dlatego geometria frezów i wierteł powinna zapewniać:
wysoką objętość rowka wiórowego w stosunku do przekroju wióra,
gładkie, możliwie wypolerowane powierzchnie rowków w materiałach lepkich (Al, Cu),
efektywne łamacze wióra przy toczeniu, aby uniknąć długich, gorących wiórów zawiniętych wokół detalu.
Wpływ prędkości skrawania i posuwu na zachowanie wióra w MQL
Przy minimalnym smarowaniu MQL parametry skrawania nie mogą być kopiowane 1:1 z obróbki zalewowej. Kilka zależności ma tu znaczenie:
Wyższa prędkość skrawania – zwiększa udział ciepła przejmowanego przez wiór, ale jednocześnie podnosi temperaturę ostrza; MQL może wspierać ten wariant, jeśli geometria dobrze odprowadza wiór.
Posuw na ząb – zbyt niski posuw sprzyja tarciu zamiast cięcia, narostowi i lokalnym przyklejeniom, szczególnie przy braku intensywnego chłodzenia; lepiej utrzymywać posuw w górnym zakresie zaleceń narzędziowych, niż „głaskać” materiał.
Kąt opasania frezu – im mniejszy, tym krótszy czas kontaktu ostrza z materiałem, co jest korzystne dla MQL i HSM.
Narzędzia dobrane pod MQL powinny umożliwiać bezpieczne prowadzenie procesu przy parametrach, które promują krótkie, łamane wióry i ograniczają tarcie ślizgowe. To często oznacza inną liczbę ostrzy, inne kąty spirali i inne zalecenia posuwu niż w katalogu dla obróbki z chłodzeniem zalewowym.
Jak fizyka procesu przekłada się na wybór narzędzia
Zrozumienie opisanych mechanizmów prowadzi do dość prostego wniosku: narzędzie do MQL musi być „wiórocentryczne”. Nie wystarczy „powlekany frez do stali” – ważne jest:
jak rowki wiórowe współpracują z powietrzem i mgłą olejową,
jak szybko i w jakim kierunku wiór opuszcza strefę skrawania,
czy geometria minimalizuje tarcie przy braku kąpieli chłodzącej.
Pierwsze kryterium doboru narzędzia do minimalnego smarowania MQL nie powinno brzmieć „jaką powłokę ma ten frez?”, ale raczej „jaką ma pojemność i wykończenie rowków oraz jakie kąty sprzyjają odprowadzeniu wióra przy moim materiale i parametrach?”. Dopiero w drugim kroku wchodzi w grę dobór powłoki i rodzaju oleju.

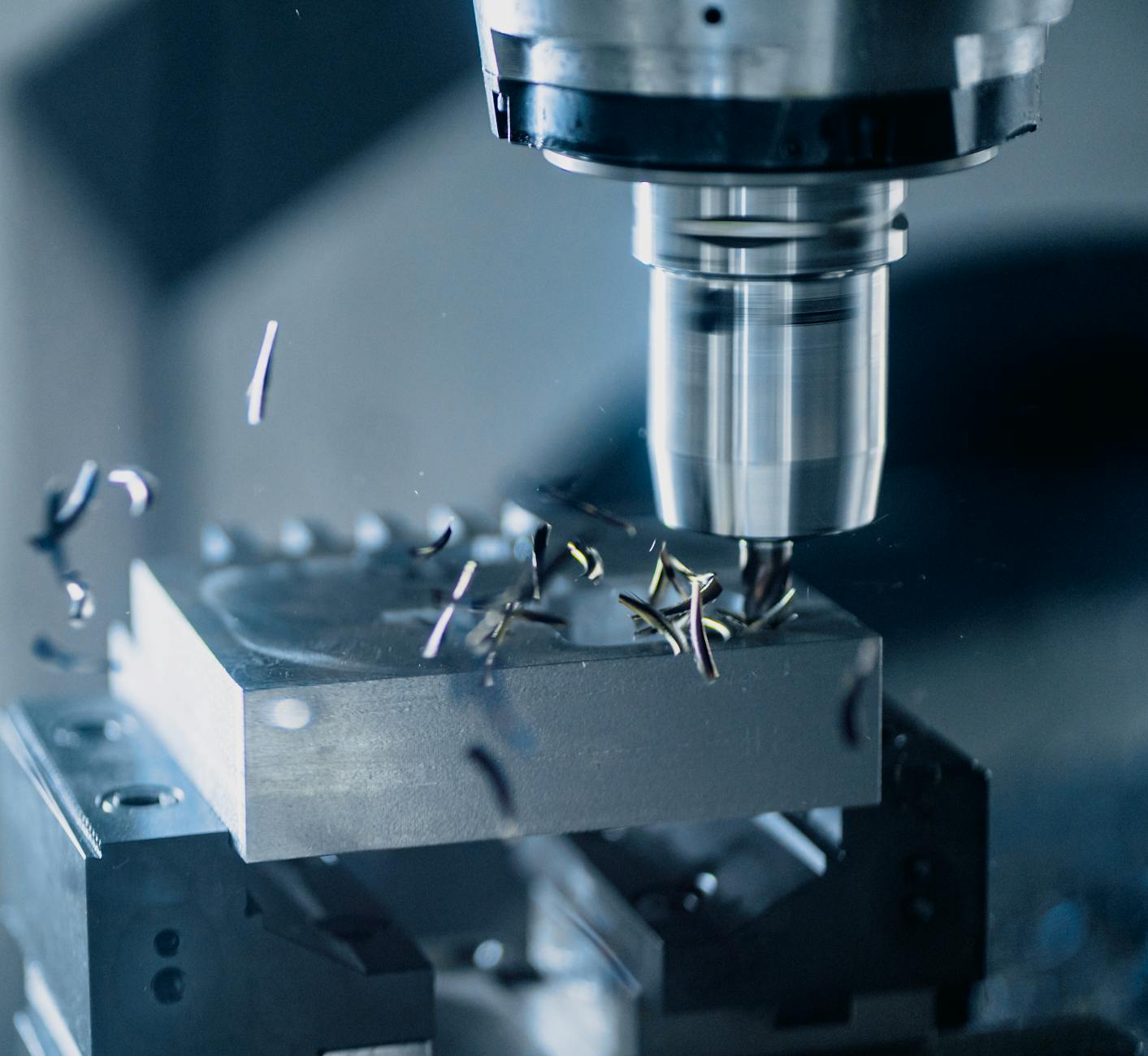

Źródło: Pexels | Autor: Daniel Smyth
Rodzaje operacji, w których MQL sprawdza się najlepiej (i najgorzej)
Operacje przyjazne dla MQL: gdzie efekty są najszybciej widoczne
Nie każdą operację warto od razu przenosić na minimalne smarowanie MQL. Rozsądniejsze jest rozpoczęcie od procesów, w których szanse na sukces są największe. Do tej grupy można zaliczyć:
Frezowanie czołowe i obwiedniowe w materiałach łatwoskrawnych
Przy frezowaniu czołowym i obwiedniowym w aluminium, stopach miedzi czy tworzywach konstrukcyjnych MQL często daje najszybszą „nagrodę” w postaci:
wzrostu trwałości ostrza dzięki redukcji narostu i przywierania wióra,
czystszej strefy obróbki (brak emulsji, lepsza widoczność),
mniejszego rozchlapywania, co upraszcza automatyzację.
Typowy scenariusz: frez trzpieniowy 2–3 ostrzowy do aluminium, duża objętość rowka wiórowego, wysoki posuw i nieduży kąt opasania (strategia HEM/HPC). Mgła MQL dociera w głąb rowków, szybko tworzy film olejowy, a wiór jest lekki i łatwy do „wydmuchania”.
Popularna rada brzmi: „do aluminium wystarczy samo powietrze”. Sprawdza się przy lekkich przejściach i bardzo ostrych frezach, ale przy intensywnym zgrubnym frezowaniu bez filmu olejowego łatwo o przyklejanie się wiórów do ostrza i krawędzi detalu. Wersja z MQL – przy podobnym ciśnieniu powietrza, ale z niewielkim dodatkiem oleju – zwykle stabilizuje proces przy minimalnej różnicy w czystości obrabiarki.
Toczenie z przerwaniem skrawania i krótkimi wiórami
Toczenie z dobrze zaprojektowanymi łamaczami wióra i z przerwaniem skrawania (np. na wałkach z wpustami, stopniami, przerwami) sprzyja MQL z dwóch powodów:
wióry są krótkie, więc sprawnie odprowadzają ciepło,
przerwy w kontakcie ostrza z materiałem dają czas na „oddech cieplny”.
Przy takich operacjach sama redukcja tarcia na powierzchni natarcia i przyłożenia często wystarcza, by narzędzie pracowało stabilnie bez kąpieli emulsji. Mgła olejowa łatwiej dociera w okolice ostrza (zwłaszcza przy zewnętrznym doprowadzeniu), bo nie musi „przepychać się” przez zalewowy strumień cieczy.
Z drugiej strony, przy toczeniu gładkich wałków z długim, ciągłym kontaktem ostrza i bez aktywnych łamaczy wióra, przejście na MQL bez zmiany geometrii płytek i strategii posuwu kończy się zazwyczaj gorącym, długim wiórem i niestabilną krawędzią. Najpierw łamacze i posuw, dopiero potem MQL.
Wiercenie i rozwiercanie „średniej” głębokości
Wiercenie 2–5xD w stali konstrukcyjnej czy aluminium to obszar, gdzie prawidłowo skonfigurowane MQL bardzo dobrze konkuruje z chłodzeniem zalewowym. Kluczowy warunek: wewnętrzne doprowadzenie MQL w wiertle.
Jeśli olej z powietrzem trafia bezpośrednio do kanałów wewnętrznych:
film olejowy powstaje dokładnie tam, gdzie trzeba: w strefie styku wiór–rowek,
powietrze „pompuje” wiór na zewnątrz, zamiast mieszać go z emulsją w otworze,
temperatura wiertła stabilizuje się na poziomie, który nie niszczy powłok.
Częsta rada producentów: „jeśli jest MQL wewnętrzne, można przejść 1:1 z chłodzenia emulsją”. Tutaj pojawia się zastrzeżenie – przy materiałach lepkich i podatnych na zaklejanie rowków (niektóre stale nierdzewne, stale automatowe) taka prosta zamiana bywa zbyt optymistyczna. Potrzebne jest lekkie obniżenie posuwu lub modyfikacja geometrii (większa spirala, szlifowane rowki), zamiast sztywnego kopiowania starych parametrów.
Frezowanie wykończeniowe i półwykończeniowe form, elektrod i detali precyzyjnych
Przy wykończeniu form czy elektrodr grafitowych dużo ważniejsza niż agresywne chłodzenie jest stabilność wymiarowa, przewidywalne zużycie ostrza i brak korozji detalu. MQL dobrze zabezpiecza przed:
mikroprzyklejeniami materiału do krawędzi,
lokalnymi „zgrzaniami” przy minimalnych głębokościach skrawania,
niekontrolowanym nagrzewaniem cienkich ścianek.
Typową, szkoleniową poradą jest stosowanie jak najniższej ilości chłodziwa, aby nie zaburzać stabilności termicznej maszyny i detalu. MQL jest naturalną alternatywą, ale dopiero wtedy, gdy frezy są przystosowane do małych głębokości skrawania i wysokich prędkości (HSC), a system MQL umożliwia precyzyjne celowanie w strefę ostrza, a nie „mgławienie” całej komory roboczej.
Procesy problematyczne: gdzie MQL szybko obnaża słabe punkty
Niektóre operacje praktycznie z definicji są „anty-MQL”, jeśli nie przebuduje się ich od podstaw:
głębokie wiercenie powyżej 8–10xD w stali bez specjalistycznych wierteł i wysokiego ciśnienia MQL,
gwintowanie ręczne i półautomatyczne w lepkich stopach, szczególnie bez osiowego prowadzenia narzędzia,
ciężkie zgrubne frezowanie płyt i bloków z dużym współczynnikiem opasania frezu.
W każdym z tych przypadków próba „delikatnego przejścia” z emulsji na MQL bez zmiany strategii kończy się narastającą temperaturą, problemami z wiórem i niestabilnym zużyciem ostrza. Rozsądniejszym podejściem jest wariant hybrydowy: MQL przy lżejszych przejściach oraz klasyczne chłodzenie (lub chociaż intensywne powietrze) w najcięższych fazach, zamiast wymuszonego „all in” na MQL.

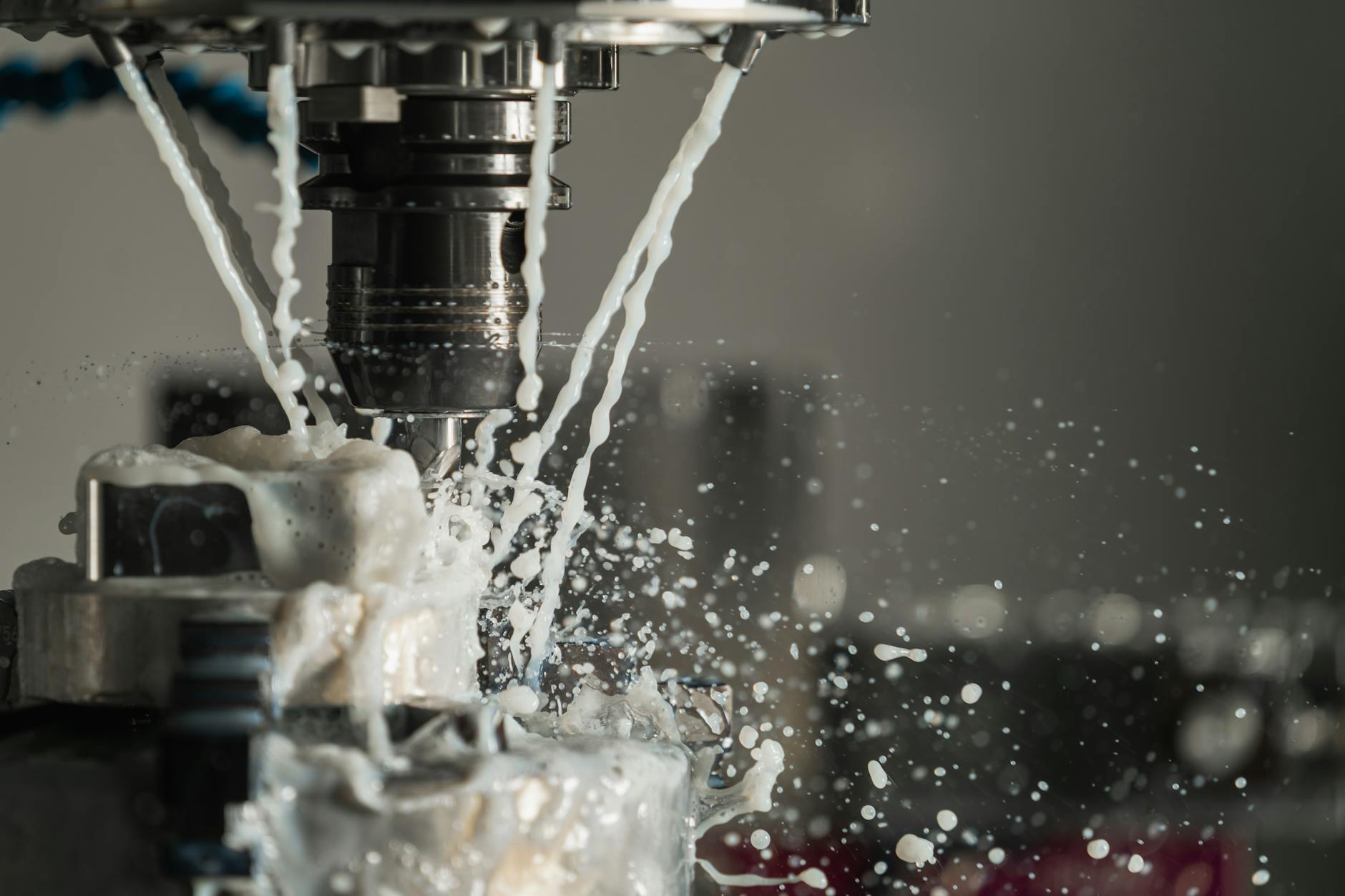

Źródło: Pexels | Autor: Daniel Smyth
Kluczowe parametry systemu MQL a wybór narzędzia

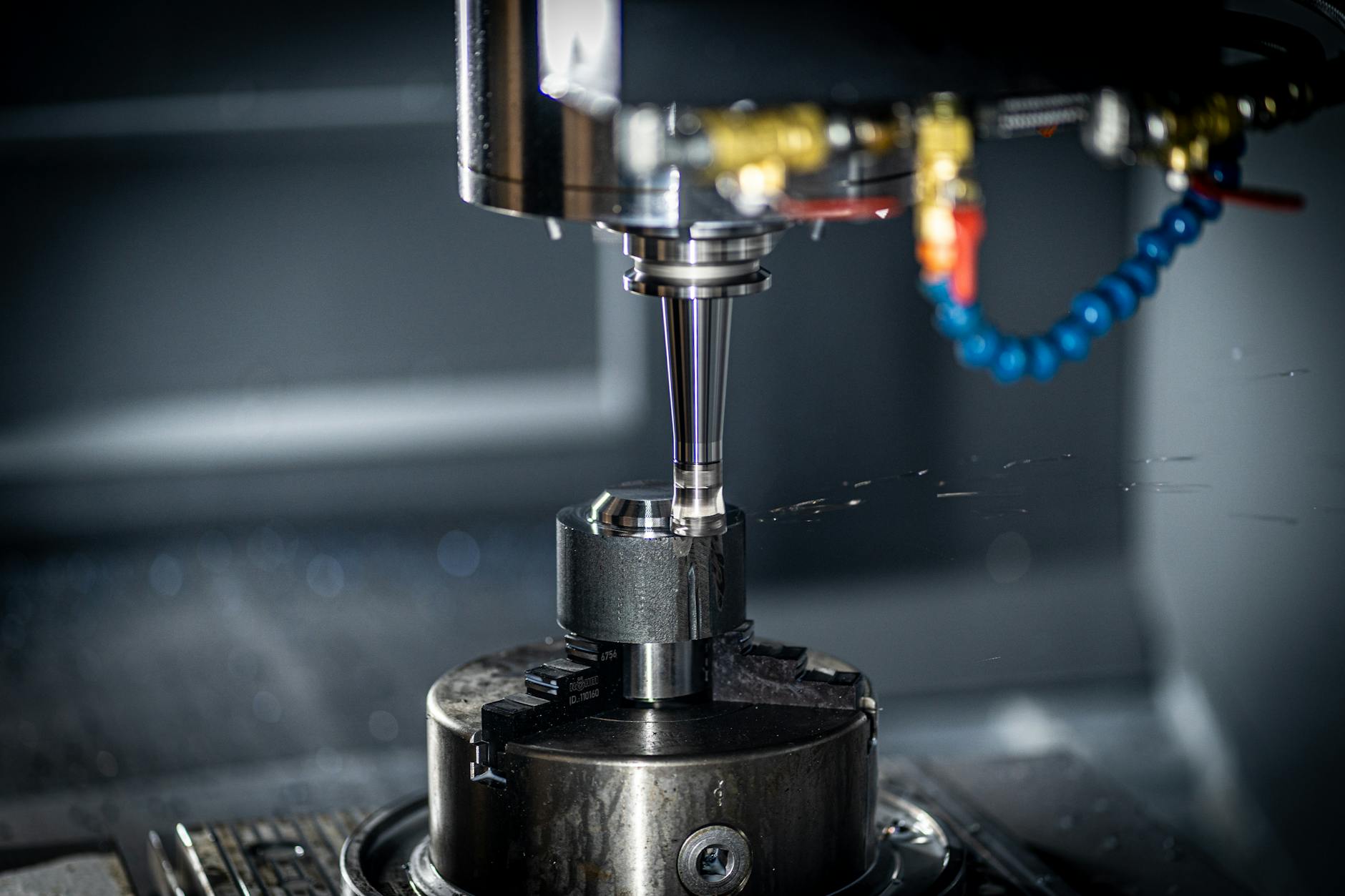

Sposób doprowadzenia MQL: zewnętrzne vs wewnętrzne
Pierwsze pytanie przed wyborem narzędzia brzmi: jak MQL dociera do ostrza? Mechanicznie poprawne, ale często pomijane rozróżnienie:
zewnętrzne MQL – dysze skierowane na narzędzie lub strefę skrawania,
wewnętrzne MQL – kanały w narzędziu lub oprawce, wyprowadzające mieszankę tuż przy ostrzu.
Przy doprowadzeniu zewnętrznym trzeba wybierać narzędzia, które:
mają otwartą geometrię i nie zasłaniają strefy skrawania (np. frezy z mniejszą liczbą ostrzy, szerokimi rowkami),
nie wymagają perfekcyjnego celowania w pojedynczy punkt – mgła musi „wejść” do rowków mimo nieidealnego ustawienia dyszy,
dobrze współpracują z nawiewem powietrza wzdłuż osi narzędzia (spirala, kierunek wyrzutu wióra).
Przy systemie wewnętrznym kryteria są inne:
istotne jest rozmieszczenie otworów wyjściowych (przy każdym ostrzu czy tylko centralnie),
kanały muszą być wystarczająco szerokie i gładkie, aby nie „zjadać” ciśnienia MQL,
konstrukcja narzędzia nie może powodować martwych stref, gdzie mgła się kumuluje, ale nie dociera do styku z wiórem.
Często powtarzana rada: „wewnętrzne jest zawsze lepsze niż zewnętrzne”. Przy toczeniu z łatwo dostępnym ostrzem i dużą ilością miejsca bywa odwrotnie – proste, zewnętrzne dysze MQL w zupełności wystarczą, a kanały wewnętrzne tylko komplikują konstrukcję narzędzia i zwiększają jego koszt. Wybór zależy od tego, czy istnieje fizyczna przeszkoda w dostępie do strefy skrawania.
Ciśnienie i przepływ MQL a geometria rowków wiórowych
Systemy MQL umożliwiają regulację:
ciśnienia powietrza,
ilości oleju na godzinę (lub w jednostce czasu pracy narzędzia),
czasem również pulsacji strumienia.
Jeśli ciśnienie jest niskie, a przepływ oleju relatywnie wysoki, powstaje cięższa mgła – krople są większe i mniej skłonne do „zawisania” w powietrzu. Taki tryb lubią:
operacje z otwartą strefą skrawania (frezowanie czołowe, toczenie zewnętrzne),
narzędzia z dużymi, otwartymi rowkami wiórowymi,
materiały łatwoskrawne i mniej wrażliwe na punktowe przegrzanie.
Przy wysokim ciśnieniu i mniejszej dawce oleju mgła jest „suchsza”, krople drobniejsze, a zasięg lepszy. To z kolei sprzyja:
wierceniu z kanałami wewnętrznymi,
frezom o mniejszych rowkach (np. narzędzia wieloostrzowe),
głębszym kieszeniom i otworom, gdzie trzeba „przepchnąć” wiór na większą odległość.
Geometria narzędzia musi być z tym zestrojona. Duży błąd to przepakowanie frezu ostrzami (np. 6–8 zębów przy małej średnicy) i próba kompensacji małej pojemności rowka przez „dowalenie” ciśnienia MQL. Skutek będzie odwrotny – mgła odbija się od „ściany” wiórów, a powietrze nie ma gdzie rozprężyć się w rowku.
Rodzaj oleju MQL a materiały i powłoki
Wybór oleju w MQL nie ogranicza się do pytania „roślinny czy mineralny”. Istotne są:
lepkość w temperaturze pracy,
skłonność do odparowania i tworzenia mgły,
kompatybilność z powłokami narzędziowymi i materiałem obrabianym.
Olej o wyższej lepkości zapewni trwalszy film smarny, ale trudniej go zamienić w drobną mgłę; ma sens przy:
niższych prędkościach skrawania,
operacjach z większym udziałem tarcia ślizgowego (np. formowanie gwintów),
stalach konstrukcyjnych o przeciętnej skrawalności.
Olej „lżejszy”, o niższej lepkości, lepiej współpracuje z wysokimi prędkościami i materiałami, które łatwo „przyklejają się” do ostrza (Al, Cu). Ułatwia tworzenie równomiernej warstwy na polerowanych rowkach wiórowych i minimalizuje tendencję do zbrylania się mgły.
Często stosowana reguła: „jedna mieszanka MQL do wszystkiego”. W praktyce zestaw narzędzie–powłoka–olej buduje się wokół kluczowych operacji. Tam, gdzie dominują stopy aluminium i frezy z powłokami bez krzemu (np. TiB2), inny olej zadziała lepiej niż przy stali hartowanej i powłokach AlTiN, gdzie istotne są wyższe temperatury pracy i odporność na utlenianie.
Ustawienie dysz i oprawek z MQL a kąt natarcia narzędzia
Mgła MQL nie zachowuje się jak „sztywny pręt” – strumień jest podatny na zakrzywienie przez ruch narzędzia, wióry i strugi powietrza z wrzeciona. Dlatego znaczenie ma geometria ostrza i to, pod jakim kątem mgła uderza w strefę skrawania.
Przy frezach o dużym dodatnim kącie natarcia (typowe do lekkich stopów):
lepsze jest prowadzenie mgły „pod ostrze”, tak aby wnikała w miejsce tworzenia się wióra,
dysza powinna być ustawiona nieco przed strefą kontaktu, a nie prostopadle z boku,
oprawki z kierunkowymi dyszami (regulowany kąt) przynoszą widoczny efekt w porównaniu z „uniwersalnymi” dyszami stałymi.
Przy narzędziach bardziej neutralnych lub ujemnych (np. frezy tarczowe, część głowic do stali):
mgła ustawiona „od wierzchołka” często dociera lepiej, bo wiór odgina się w przewidywalnym kierunku,
możliwe jest skuteczne stosowanie kilku dysz o mniejszym ciśnieniu zamiast jednej, bardzo mocnej,
łatwiej „przebić się” zewnętrznemu MQL bez kanałów wewnętrznych.
Popularna rada: „po prostu celuj w ostrze”. Przy MQL dużo ważniejsze jest celowanie w drogę wióra niż w samą krawędź – mgła musi podążać za wiórem możliwie długo, a nie tylko „ochłodzić” punkt styku w momencie inicjacji cięcia.
Synchronizacja parametrów MQL z cyklem pracy narzędzia
W wielu zakładach MQL działa „na stałe” – mgła jest włączona od startu programu do jego końca. To wygodne, ale nieoptymalne. Narzędzia z długimi przejazdami jałowymi (np. frezowanie kieszeni z częstymi podjazdami) korzystają z innego podejścia:
krótki pre-boost MQL tuż przed wejściem w materiał,
podtrzymanie przepływu podczas pełnego kontaktu ostrza,
Modulacja MQL w zależności od obciążenia ostrza
Stały poziom MQL przy zmiennym obciążeniu narzędzia to proszenie się o kłopoty: albo przechłodzone, „zalepione” wióry w lekkich przejściach, albo przegrzanie w najcięższej fazie. Bardziej sensowne jest powiązanie dawki i ciśnienia z charakterem aktualnej fazy obróbki, nawet jeśli sterowanie odbywa się „schodkowo”, a nie płynnie.
Klasyczny schemat dla frezowania zgrubnego/kieszeniowego:
łagodny rozbieg z wyższym ciśnieniem i nieco większą dawką oleju przed pierwszym pełnym wejściem w materiał,
stabilny poziom MQL w fazie ustalonej, gdy grubość wióra i współczynnik opasania są przewidywalne,
redukcja dawki przy wykańczaniu z małą głębokością skrawania, aby nie gromadzić nadmiaru oleju na powierzchni detalu.
Przy toczeniu poprzecznym i podłużnym modulacja może być jeszcze prostsza: inny poziom MQL dla zgrubnych przejść z dużą głębokością, inny dla ostatnich, lekkich przejazdów z przerwami w kontakcie ostrza. Daje to często większy efekt niż „gonienie” samej prędkości skrawania.
Popularny schemat „maks MQL tylko przy HSC” ma ograniczoną użyteczność. Przy pewnych stalach niskostopowych i nowoczesnych gatunkach węglika narzędzie „oddycha” lepiej przy nieco mniejszej dawce oleju, ale wyższym ciśnieniu powietrza. Warunek: geometria rowka musi pozwalać na szybkie wyniesienie wióra, inaczej suchsza mgła przyspieszy zużycie krawędzi.
Geometria frezów pod MQL – co działa inaczej niż przy chłodzeniu zalewowym
Liczba ostrzy i podział pracy między zęby
Przy chłodzeniu zalewowym częsta rada brzmi: „jak najwięcej ostrzy, żeby rozłożyć obciążenie”. Przy MQL ten schemat szybko się mści, szczególnie w małych średnicach. Każde dodatkowe ostrze to mniejsza objętość rowka i krótszy czas kontaktu mgły z wiórem.
Przy frezowaniu wgłębnym i bocznym w MQL zwykle lepiej pracują:
frezy 2–3-ostrzowe w małych średnicach do lekkich stopów i stali nierdzewnych,
frezy 4-ostrzowe zamiast 5–6-ostrzowych przy średnicach uniwersalnych (8–16 mm),
głowice z mniejszą liczbą płytek, ale z wyraźnie większą przestrzenią na wiór.
Wyjątek: bardzo sztywne układy (ciężki portal, krótkie wysięgi, stabilne materiały) i strategie z minimalnym opasaniem (np. trochoidalne HSC). Tam można podnieść liczbę zębów, o ile geometria rowka wiórowego pozostała „oddychająca”, a MQL ma zapewnioną drogę do każdego rowka.
Kąt śruby i kierunek ewakuacji wióra
Kąt linii śrubowej wpływa nie tylko na dynamikę cięcia, ale i na to, jak mgła przemieszcza się wzdłuż rowka. Przy kątach umiarkowanych (ok. 35–40°) mgła „podciąga się” wraz z wiórem w sposób przewidywalny. Problem zaczyna się przy skrajnych wartościach.
Frezy o bardzo dużym kącie śruby (45° i więcej), projektowane zwykle pod cichą, stabilną obróbkę stali w emulsji, w MQL mogą tworzyć:
strefy odcięcia przepływu powietrza przy dużym opasaniu,
„zasysanie” mgły z dala od rzeczywistej strefy ścinania,
tendencję do zawijania długich wiórów, jeśli rowek jest relatywnie wąski.
Z kolei frezy o małym kącie śruby (np. 25–30°), często stosowane do grafitu i żeliwa, potrafią przy MQL lepiej „wyrzucać” wióry radialnie, ale mgła ma mniej czasu na współpracę z wiórem wzdłuż linii rowka. Dlatego w operacjach, gdzie liczy się długi kontakt mgły z wiórem (np. głębsze frezowanie rowków), lepiej sprawdzają się geometrie pośrednie i długości robocze dobrane tak, aby wiór opuszczał strefę skrawania, zanim zdąży nasycić cały rowek.
Pojemność i profil rowka wiórowego
Przy emulsji rowek wiórowy „wypełnia się” częściowo chłodziwem, które pomaga w transporcie wióra. W MQL to powietrze odwala główną robotę, a olej ma ułatwiać poślizg. Z tego powodu rowek o zbyt rozbudowanym profilu – z licznymi załamaniami, ostro zarysowanymi kieszeniami i niedopolerowany – będzie działał jak pułapka na mgłę i drobne cząstki wióra.
Najlepiej sprawdzają się rowki:
o możliwie gładkiej, polerowanej powierzchni, szczególnie przy stopach Al i Cu,
z płynnym przejściem między częścią przy krawędzi a częścią „kominową” odprowadzającą wiór,
bez „półek” i ostrych kantów, na których odkłada się olej tworzący kleistą warstwę.
Rada „bierz frez do stali nierdzewnej, bo ma duże rowki” nie zawsze działa, jeśli powłoka jest agresywnie pionowa (duża chropowatość drogi wióra), a geometria była optymalizowana pod wysokociśnieniowe chłodzenie wewnętrzne. W MQL częściej wygrywa frez „do aluminium” z polerowanymi rowkami, nawet jeśli wymaga ograniczenia parametrów przy stalach miękkich. Warunkiem jest rozsądne obciążenie ostrza i prawidłowa powłoka, aby nie zespawać krawędzi.
Mikrogeometria krawędzi tnącej
Przy pełnym chłodzeniu pewną część błędów maskuje film cieczy. W MQL mikrogeometria ostrza wychodzi na pierwszy plan. Zbyt agresywna krawędź, ostrzona „na żyletkę”, bardzo szybko się mikrowykrusza, co przy mniejszej ilości chłodziwa prowadzi do niestabilnej pracy i powstawania narostu.
Praktycznie sprawdzają się:
delikatne zaokrąglenia krawędzi (microhone) rzędu kilku–kilkunastu mikrometrów dobrane do materiału,
mikrofazy na części roboczej ostrza przy stalach, aby zmniejszyć ryzyko łuszczenia powłoki,
lokalne polerowanie powierzchni przyłożenia przy materiałach lepko-plastycznych, które lubią się „przyklejać”.
Popularne narzędzia „do suchej obróbki” nie zawsze przenoszą się 1:1 do MQL. Różnica polega na tym, że przy całkowicie suchej obróbce projektuje się geometrię pod kontrolowane, wysokie temperatury i miękkie przejście wióra po rozgrzanych powierzchniach. W MQL temperatura jest niższa i bardziej dynamiczna, a miejscowy film olejowy zmienia charakter tarcia. Czasem lepiej wychodzi narzędzie opisane jako „uniwersalne do emulsji i MQL”, ale z poprawnie dobraną mikrogeometrią, niż agresywne „dry only”.
Powłoki narzędziowe a praca w cienkim filmie olejowym
Dobór powłoki pod MQL to nie tylko odporność na temperaturę. Cienki film olejowy wchodzi w interakcję z powierzchnią powłoki, co modyfikuje tarcie i zdolność odprowadzania wióra. Powłoka zoptymalizowana pod pełne chłodzenie może mieć tendencję do „łapania” oleju w rowkach, przez co mgła zamienia się miejscowo w lepką maź.
Do obróbki w MQL dobrze sprawdzają się:
powłoki o niskim współczynniku tarcia i względnie gładkiej topografii (np. niektóre odmiany DLC, TiB2 do aluminium),
powłoki wielowarstwowe z warstwą wierzchnią odporną na utlenianie przy szybkich wahaniach temperatury (MQL-HSC w stalach),
warstwy o dobrej zwilżalności olejem, które umożliwiają równomierne rozlanie się filmu, zamiast tworzenia kropli.
Popularna rada „AlTiN do wszystkiego w HSC” przestaje działać przy klejących się stopach Al i Cu w MQL. W takich aplikacjach lepiej działają powłoki bez aluminium, z bardzo niskim współczynnikiem tarcia, albo wręcz narzędzia niepowlekane, ale wysoko polerowane i dedykowane do kolorówki. Równocześnie przy stalach hartowanych agresywne powłoki wysokotemperaturowe nadal mają sens, o ile olej MQL nie degraduje się nadmiernie na ich powierzchni – tu przydaje się test kilku mieszanek olejowych z tym samym narzędziem.
Specjalne geometrie pod trochoidalne i adaptacyjne strategie HSC
Strategie trochoidalne i adaptacyjne w naturalny sposób pasują do MQL, ale pod warunkiem dostosowania geometrii. Narzędzia „klasyczne” do zgrubnego frezowania, z dużą dodatnią geometrią i szeroką fazą przyłożenia, przy trochoidzie w MQL często generują za wysoką lokalną temperaturę na czole wióra.
Lepsze efekty dają frezy:
o zmiennym podziale zębów i zmiennym kącie śruby (niwelowanie rezonansów przy lżejszym chłodzeniu),
z ograniczoną długością krawędzi efektywnie zaangażowanej w cięcie (mniejsze ryzyko przegrzania na końcu rowka),
z profilowanymi rowkami ułatwiającymi łamanie wióra przy stałej, relatywnie małej grubości skrawania.
Przykładowo: w warsztacie, który przeszedł na MQL w frezowaniu form, lepiej sprawdziły się frezy 4-ostrzowe o zmiennym podziale zębów, pierwotnie reklamowane pod HSC w emulsji, niż agresywne frezy z bardzo dużym dodatnim kątem natarcia „do stali nierdzewnej”. Kluczowe było ograniczenie udziału powierzchni przyłożenia w całkowitym wydzielaniu ciepła i umożliwienie mgły utrzymania filmu olejowego na drodze wióra.
Długość części roboczej a stabilność przepływu MQL
Przy długich wysięgach i frezach o dużej długości części roboczej intuicyjna rada brzmi: „weź narzędzie z dłuższą częścią roboczą, żeby mieć zapas”. W MQL taki zapas często przeszkadza, bo zwiększa objętość przestrzeni, którą trzeba „przepompować” mgłą, zanim dotrze ona do aktywnej części ostrza.
Z praktyki lepiej działają rozwiązania:
frezy o możliwie krótkiej efektywnej części roboczej dostosowanej do rzeczywistej głębokości skrawania,
stosowanie przedłużek i oprawek zoptymalizowanych pod przepływ powietrza (wąskie gardła dopiero za strefą skrawania),
dzielenie operacji na dwa narzędzia: krótsze pod zgrubne z dobrą ewakuacją wióra i dłuższe tylko do lokalnych „sięgnięć” przy mniejszym obciążeniu.
Przy zbyt długim frezie mgła ma tendencję do rozpraszania się po całej długości rowka. W efekcie przy ostrzu pojawia się „sucha” strefa, a reszta narzędzia jest tylko nawilżana na darmo. Krótsza strefa robocza poprawia koncentrację przepływu MQL w miejscu, gdzie faktycznie zachodzi skrawanie.
Frezowanie stopów aluminium i magnezu w MQL – geometrie „nadmiernie ostre”
Przy obróbce aluminium powszechna rada brzmi: „maksymalnie dodatni kąt natarcia i jak najbardziej otwarty rowek”. W MQL ma to sens tylko do momentu. Zbyt „ostre” geometrie, szczególnie w połączeniu z bardzo lekkimi olejami, potrafią generować zjawisko „przeciągnięcia” wióra po powierzchni obrabianej, zamiast jego czystego oderwania.
Lepsze efekty dają geometrie:
z nadal dodatnim, ale nie skrajnym kątem natarcia,
z delikatnym łamaniem wióra jeszcze w strefie bliskiej krawędzi (mikroprzetłoczenia, lokalne pogłębienia),
z mocno wypolerowanymi rowkami i kontrolowaną szerokością dna rowka.
Przy magnezie dochodzi kwestia bezpieczeństwa: MQL znacząco zmniejsza ryzyko zapłonu wiórów w porównaniu z całkowicie suchą obróbką, ale geometria musi wytwarzać wióry krótkie, łatwe do ewakuacji. Długie, spiralne wióry przy wysokim ciśnieniu powietrza i małej ilości oleju to mieszanka, która przy iskrzeniu (np. przy kontakcie z uchwytem) potrafi sprawić kłopot. Stąd nacisk na łamacz wióra, nawet kosztem nieco wyższego zużycia ostrza.
Frezowanie stali nierdzewnych i żaroodpornych – geometrie „z odzysku” po emulsji
Częsty skrót myślowy: „mam frezy do nierdzewki, więc zadziałają też w MQL”. Geometrie projektowane pod intensywne chłodzenie zalewowe zakładają stałe wypłukiwanie strefy skrawania i rowka wiórowego. W MQL, bez pełnej kąpieli, ujawniają się takie problemy jak:
narastanie cienkich wiórów w dolnej części rowka i ich zgrzewanie przy kolejnych przejściach,
