Zadzior na krawędzi: czy problemem jest narzędzie, czy parametry

Zadzior jako objaw problemu, a nie jego przyczyna

Rodzaje zadziorów i co naprawdę mówią o procesie

Zadzior na krawędzi jest pierwszym, bardzo wyraźnym sygnałem, że w strefie skrawania dzieje się coś niekorzystnego. Nie jest jednak przyczyną problemu, tylko jego konsekwencją. Rodzaj gratu mówi bardzo dużo o mechanice cięcia i o tym, czy winne jest narzędzie, czy parametry skrawania – albo kombinacja obu.

Najczęściej spotykane są trzy podstawowe typy zadziorów:

• zadzior ciągniony – długi, „rozciągnięty” jęzor materiału, zwykle cienki i miękki, zawinięty wzdłuż krawędzi; typowy dla materiałów ciągliwych i zbyt małego posuwu lub zużytego narzędzia,
• zadzior zawinięty – materiał odcięty, ale zawrócony na krawędź (jak pierścień lub obwódka), występuje często przy wierceniu i frezowaniu konturów, przy niewłaściwym kierunku frezowania i zbyt małej sztywności układu,
• zadzior odrywany – bardziej „poszarpany”, krótszy, przypomina rozkruszone fragmenty; zwykle powstaje przy wyższych posuwach, w materiałach o niższej plastyczności lub przy zbyt agresywnym wejściu/wyjściu z materiału.

Każdy z tych typów wynika z innego mechanizmu odkształcenia plastycznego i pękania materiału. Analiza kształtu gratu pozwala dość szybko zawęzić listę przyczyn: od błędnej geometrii ostrza, przez za mały posuw, po niestabilne mocowanie. Zamiast więc zgadywać: „narzędzie złe” albo „parametry złe”, sensowniej jest najpierw nazwać typ zadzioru i zrozumieć, z jakim zjawiskiem mamy do czynienia.

Dlaczego zadzior jest skutkiem mechaniki skrawania

W idealnym świecie ostrze przecina materiał, wiór odrywa się dokładnie na granicy krawędzi detalu, a sama krawędź pozostaje ostra i czysta. W rzeczywistości metal nie „pęka” dokładnie tam, gdzie chcemy, tylko poddaje się kombinacji odkształcenia plastycznego i naprężeń ścinających. Zadzior powstaje właśnie wtedy, gdy strefa odkształcenia plastycznego „wychodzi” poza zaplanowaną krawędź części.

Jeżeli:

• ostrze jest zbyt zaokrąglone lub zużyte – zamiast ostrego cięcia następuje zgniatanie i ciągnięcie materiału,
• posuw jest za mały – kąt ścinania rośnie, wiór staje się cienki i bardziej plastyczny, więc lubi się „przyklejać” i wyciągać na krawędź,
• sztywność układu jest słaba – narzędzie mikrodrga, co zamiast czystego cięcia powoduje szarpanie i lokalne odrywanie,
• materiał jest bardzo ciągliwy – energia skrawania rozkłada się na rozciąganie i odkształcenie zamiast na czyste ścinanie,

to zadzior jest praktycznie gwarantowany. Zmiana samych narzędzi na „lepsze” nic nie da, jeśli fizyka procesu pozostaje ta sama. Stąd kluczowe pytanie nie brzmi: „jak usunąć zadzior?”, tylko: „dlaczego materiał nie odrywa się tam, gdzie planujemy?”.

Estetyczny grat a zadzior krytyczny – nie wszystko trzeba polować „na żyletę”

Nie każdy zadzior jest problemem krytycznym. Na wielu detalach dopuszcza się minimalny grat estetyczny, który nie wpływa na funkcję części. Usuwanie go do „żyletki” często oznacza zbędny koszt: dodatkowe przejścia, dedykowane narzędzia, czas ręcznego gratowania. Z drugiej strony istnieją aplikacje, gdzie nawet niewielki zadzior jest absolutnie nieakceptowalny.

Do aplikacji wymagających „bezlitosnej” kontroli zadzioru należą między innymi:

• elementy hydrauliki i pneumatyki – drobny zadzior może się oderwać, zablokować kanał olejowy lub uszczelnienie, powodując awarię całego układu,
• cienkościenne detale i blachy – wystający grat utrudnia montaż, deformuje się przy dociąganiu śrub, może kaleczyć pracownika,
• części z gwintem – zadzior na początku lub końcu gwintu niszczy narzynkę, wkręcaną śrubę lub powoduje fałszywe dociągnięcie,
• elementy medyczne i lotnicze – mikrograty na krawędziach otworów i kanałów są nie do przyjęcia z punktu widzenia bezpieczeństwa i niezawodności.

Tam, gdzie funkcja detalu nie jest aż tak wymagająca, bardziej rozsądne jest ustalenie akceptowalnego poziomu zadzioru niż obsesyjne dążenie do idealnie ostrej krawędzi. Czasami minimalna fazka czy delikatne zaokrąglenie jest technologicznie korzystniejsze niż teoretycznie „idealny”, ale bardzo wrażliwy na uszkodzenia, ostry kant.

Kiedy „ostry kant” ma sens, a kiedy niepotrzebnie komplikuje produkcję

Żądanie absolutnie ostrej krawędzi bywa z punktu widzenia projektanta zrozumiałe, ale technologicznie kosztowne. W wielu przypadkach:

• mikrofaza rzędu 0,1–0,2 mm,
• kontrolowane zaokrąglenie krawędzi,
• lub powtarzalny, mały zadzior do finalnego „przeciągnięcia” szczotką

dają znacznie lepszą stabilność procesu niż walka o ostry kant prosto z freza czy wiertła. Ostrze skrawające również nie jest wieczne – jego zaokrąglanie się z czasem będzie zmieniało zachowanie na krawędzi detalu. Lepiej przyjąć, że:

• ostry kant to stan chwilowy i trudny do utrzymania w seryjnej produkcji,
• powtarzalne delikatne zaokrąglenie jest łatwiejsze do zapanowania niż „zero fazy”,
• procedura kontrolnego odgratowania bywa tańsza niż ustawianie całej technologii „pod żyletę”.

Zadzior sam w sobie nie jest zatem wrogiem – jest wskaźnikiem, jak daleko od realiów produkcji jest projekt technologii i konstrukcja części. Odpowiedź na pytanie, czy winne jest narzędzie, czy parametry, wymaga najpierw zdefiniowania: jakiego poziomu gratu w ogóle oczekujemy.

Najpierw materiał: jak właściwości wpływają na tendencję do zadziorów

Podział materiałów pod kątem skłonności do tworzenia gratu

Jeśli ten sam frez, na tej samej maszynie i tych samych parametrach raz daje ostrą krawędź, a innym razem robi „brodę” z metalu, w 90% zmienił się jeden czynnik: materiał. Niektóre stopy praktycznie same proszą się o grat, inne „kruszą się” na równym kantem przy dość szerokim zakresie parametrów.

Z grubej perspektywy materiały można podzielić tak:

• stale i stopy ciągliwe (np. stale konstrukcyjne w stanie wyżarzonym, stale nierdzewne austenityczne) – duża plastyczność, wysokie wydłużenie, silna tendencja do zadzioru ciągnionego,
• materiały kruche (żeliwa szare, niektóre stopy twarde, hartowane stale powyżej określonej twardości) – skłonność do łamania się z mniejszym zadziorowaniem, ale ryzyko wyszczerbień i odprysków,
• miękkie aluminium i stopy Cu (plastyczne, niskotwarde) – bardzo łatwo się smarują i kleją, tworząc narost na ostrzu i zawinięte zadziorowanie,
• stopy tytanu, nadstopy żarowytrzymałe – trudnoskrawalne, podatne na nagrzewanie, zadzior często ma charakter mieszany: częściowo ciągniony, częściowo odrywany, z wyraźnymi śladami adhezji.

Ta prosta klasyfikacja powinna być pierwszym filtrem przy szukaniu winnego: narzędzia czy parametrów. Jeśli frez, który w stali automatowej tnie „na lustro”, w austenicie robi mięsisty grat na krawędziach – problem nie musi leżeć w samym frezie, tylko w tym, że parametry i geometria nie są dopasowane do plastycznego materiału.

Właściwości mechaniczne a mechanizm powstawania zadzioru

Cztery parametry materiału najmocniej determinują zachowanie na krawędzi:

• wytrzymałość na rozciąganie – im wyższa, tym większa energia potrzebna do przerwania włókien materiału; przy niewystarczająco ostrym ostrzu rośnie udział odkształcenia plastycznego,
• plastyczność / wydłużenie – materiały o dużym wydłużeniu „ciągną się” i lubią tworzyć długie, ciągnione zadziory,
• twardość – materiały bardzo twarde mają skłonność do „kruszenia się” przy krawędzi (mniejsze zadziorowanie, ale ryzyko wyszczerbień),
• moduł sprężystości – im niższy (np. w aluminium, tytanie), tym łatwiej o lokalne ugięcia i sprężyste odkształcenia, które potem „odbijają” przy wyjściu narzędzia, dając zadzior.

Te właściwości wprost narzucają kierunek rozważań: czy głównym problemem jest brak ostrości i nadmierne odkształcenie (plastyczne stale, austenity), czy raczej zbyt agresywne parametry prowadzące do mikropęknięć i poszarpania (stale hartowane, żeliwa).

„Zwiększ posuw, żeby zadzior się odrywał” – kiedy to faktycznie działa

Popularna rada brzmi: „podnieś posuw, zadzior będzie się odrywał zamiast ciągnąć”. Czasem się sprawdza, ale bywa też najprostszą drogą do zniszczenia krawędzi i narzędzia. Klucz leży w materiale i w stanie krawędzi obrobionej.

Działa to zwykle dobrze:

• w ciągliwych stalach konstrukcyjnych i automatowych, gdzie niewielkie zwiększenie posuwu zmienia charakter wióra z ciągnionego na bardziej łamliwy,
• w miękkich stopach aluminium, ale wyłącznie przy ostrym narzędziu i dobrym odprowadzeniu wióra (dla uniknięcia narostu),
• przy wykańczających przejściach frezarskich, gdy wcześniej używany był posuw zdecydowanie zbyt niski.

Nie działa lub jest ryzykowne:

• w stalach hartowanych i żeliwach – wyższy posuw może doprowadzić do kruszenia krawędzi, wyszczerbień i mikro-pęknięć,
• w cienkościennych detalach – większy posuw pogłębia drgania, co zamiast zmniejszać zadzior, powoduje jego nieregularność,
• gdy narzędzie jest już mocno zużyte – większy posuw tylko pogorszy plastyczne wygniatanie materiału, a nie poprawi odrywania wióra.

Jeśli więc przy stalach hartowanych albo żeliwie ktoś mechanicznie stosuje „zwiększ posuw na finiszu”, często zamiast redukcji gratu uzyskuje bardziej poszarpaną krawędź i skróconą trwałość płytki. To przykład rady, która brzmi logicznie, ale w określonych materiałach po prostu nie działa.

Materiały „problemowe” pod względem zadziorów i typowe objawy

Kilka grup materiałów regularnie wraca w rozmowach technologów jako „trudne pod względem gratu”:

• stale nierdzewne austenityczne – wysoka ciągliwość, silna skłonność do narostu na ostrzu, zadziory grube, miękkie, często ciągnione; rozwiązaniem okazuje się ostre narzędzie, wysokie posuwy przy kontrolowanym vc i dobra chłodziwo,
• miękkie stopy aluminium (głównie odlewnicze w stanie surowym) – narost i smarowanie się materiału na ostrzu, zadzior w postaci zawiniętego, „miękkiego” obrzeża; potrzebne jest narzędzie z polerowanymi rowkami i agresywną geometrią odprowadzania wióra,
• stopy tytanu – wysoka sprężystość i skłonność do nagrzewania, zadzior często nieregularny, mieszany; tu kluczowa jest stabilna, sztywna strategia, właściwa geometria ostrza i dobre chłodzenie pod wysokim ciśnieniem,
• stale ulepszone cieplnie – w zależności od zakresu twardości mogą zachowywać się albo jak plastyczne, albo jak kruche; zły dobór prędkości i posuwu błyskawicznie przekłada się na krawędź.

Jeżeli zadzior pojawia się głównie przy tych „trudnych” materiałach, a na innych detalach technologia działa, to w pierwszej kolejności trzeba skorygować parametry i strategię pod konkretną grupę materiałową, a nie automatycznie winić frez czy wiertło.

Stan materiału: walcowany, odlewany, zahartowany, z naskórkiem

Jak stan materiału zmienia zachowanie krawędzi

Ten sam gatunek stali potrafi zachowywać się skrajnie różnie na krawędzi w zależności od tego, czy jest:

• walcowany i wyżarzony,
• odlewanych kęsów z porowatością i twardym naskórkiem,
• hartowany z warstwą odpuszczoną przy powierzchni,
• pokryty naskórkiem walcowniczym, zgorzeliną lub warstwą nawęglaną/azotowaną.

Warstwa wierzchnia o innych własnościach niż rdzeń zmienia sposób, w jaki materiał pęka i odkształca się przy wyjściu ostrza. Często widać to na detalu: pierwsze przejście, które tylko „przełamuje” naskórek, daje nierówną, poszarpaną krawędź, a kolejne – już w „czystym” materiale – wychodzi gładkie przy tych samych parametrach.

W praktyce daje to kilka typowych sytuacji:

• naskórek walcowniczy / zgorzelina – twardsza, krucha warstwa ścina się nieregularnie, krawędź bywa „postrzępiona”; drugi przejazd na niewielkim naddatku często wygląda znacznie lepiej bez zmiany narzędzia,
• odlew po surowej obróbce zgrubnej – resztki porowatości, wtrącenia i twarde „wyspy” powodują miejscowe wyrwania; zadzior raz jest duży, raz go nie ma, dlatego obróbka wykańczająca wymaga własnych, spokojniejszych parametrów,
• warstwy utwardzone powierzchniowo (nawęglanie, azotowanie) – cienka, bardzo twarda strefa przy powierzchni wywołuje mikropęknięcia i wyszczerbienia na krawędzi; po „przebiciu się” do miększego rdzenia zachowanie się stabilizuje.

Jeżeli grat pojawia się tylko przy pierwszych przejściach lub na surowej powierzchni, a znika po „oczyszczeniu” naskórka, punktem wyjścia jest korekta strategii: osobne przejście na zdjęcie warstwy wierzchniej, inne parametry do wykończenia. Wymiana freza na „bardziej agresywny” zazwyczaj niczego tu nie rozwiązuje.

Wtrącenia, niejednorodność i kierunek walcowania

Niewidoczna gołym okiem niejednorodność struktury materiału bywa cichym sprawcą nieregularnych zadziorów. Dwa szczegóły są kluczowe:

• wtrącenia niemetaliczne i segregacja – lokalne twarde obszary (np. tlenki, siarczki) tną się inaczej niż osnowa, co powoduje punktowe wyrwania lub nagłe „kępki” gratu,
• kierunek walcowania – przy frezowaniu w poprzek włókien materiału zadzior ma inny charakter niż przy skrawaniu wzdłuż; w stalach ciągliwych różnica potrafi być bardzo wyraźna.

Popularna rada „ustaw parametry na idealną krawędź i zapomnij” rozpada się przy serii detali z różnych dostaw materiału. Na jednej partii krawędź wychodzi czysta, przy kolejnej – te same ustawienia powodują ciągnione zadziory na części obwodu. W takim scenariuszu:

• same parametry nie wystarczą – potrzebna jest stabilizacja jakości materiału (jeden sprawdzony dostawca, kontrola certyfikatów, twardości),
• czasem korzystniej jest zaakceptować mikrofazę i kontrolowane „szczotkowanie” niż każdorazową walkę z nieprzewidywalną krawędzią.

Zamiast ciągle zmieniać dane skrawania, lepiej najpierw sprawdzić: czy problem nie pojawia się tylko na konkretnej dostawie lub kierunku cięcia względem włókien. Jeśli tak, korygowanie geometrii freza jest leczeniem objawów, a nie przyczyny.

Geometria narzędzia: kiedy narzędzie naprawdę jest winne

Ostrość ostrza a relacja do plastyczności materiału

Kuszące jest przekonanie, że „im ostrzej, tym lepiej”. W plastycznych stalach i austenitach bardzo ostre ostrze rzeczywiście ogranicza strefę odkształcenia plastycznego i zmniejsza ciągniony zadzior. Jednak dla materiałów twardych i kruchych taki sam nóż staje się zbyt delikatny.

Kilka charakterystycznych sytuacji:

• stale nierdzewne austenityczne – ostre, dodatnie kąty natarcia i mały promień krawędzi pomagają, ale trzeba liczyć się z krótszą trwałością ostrza; zbyt tępe narzędzie natychmiast „wypycha” materiał na krawędź,
• stale hartowane – tu nadmierna ostrość powoduje wyszczerbienia; konieczne jest mikrozaokrąglenie krawędzi i mniej dodatnie kąty, co paradoksalnie może poprawić stan krawędzi detalu,
• żeliwa – ostrze zbyt agresywne generuje mikropęknięcia, delikatnie „wzmocniona” krawędź ogranicza wyszczerbienia i poszarpanie kantów.

Zamiast więc pytać „czy mam wystarczająco ostre narzędzie?”, lepiej doprecyzować: czy ostrość i promień krawędzi są adekwatne do mechanizmu pękania tego konkretnego materiału. „Jedno narzędzie do wszystkiego” zwykle kończy się wielkimi zadziorami na co bardziej plastycznych gatunkach lub szybkim wyszczerbieniem w twardszych.

Kąty natarcia i przyłożenia a kierunek formowania zadzioru

Geometria ostrza decyduje, czy materiał zostanie bardziej:

• ścięty i odprowadzony jako wiór,
• czy też „wypchnięty” na zewnątrz i zawinięty na krawędzi.

Kluczowe są:

• kąt natarcia (γ) – kąty silnie dodatnie ułatwiają cięcie plastycznych materiałów i zmniejszają siłę skrawania, ale przy kruchej stali hartowanej mogą powodować łamanie krawędzi ostrza,
• kąt przyłożenia (α) – zbyt mały zwiększa tarcie i nagrzewanie, co sprzyja narostowi i „rozmazywaniu” krawędzi; zbyt duży osłabia ostrze,
• kąty fazowe freza (np. kąt śrubowy) – wpływają na kierunek odprowadzania wióra i wielkość siły osiowej, co szczególnie przy cienkich ściankach ma bezpośredni wpływ na odkształcenie krawędzi.

Częsta rada brzmi: „weź frez do stali nierdzewnej, będzie lepiej”. Tyle że frezy opisane jako „do nierdzewki” często mają bardzo dodatnie kąty i cienką krawędź. W twardszej, ulepszonej stali ta sama geometria pogorszy krawędź, bo ostrze będzie się kruszyć, a zadzior przybierze postać nieregularnych wyszczerbień. Dobór geometrii „pod grupę materiałową”, a nie pod konkretny detal, prowadzi wtedy do pozornych rozwiązań.

Rozmieszczenie ostrzy, podziałka i stabilność skrawania

Zachowanie freza na krawędzi mocno zależy od tego, jak „gładko” wchodzą kolejne ostrza w materiał. Nierówna praca powoduje drgania, a drgania prawie zawsze pogarszają krawędź i zwiększają zadzior:

• naprzemienna podziałka (frezy o zróżnicowanym podziale ostrzy) – pomaga rozbić rezonanse i uspokajać skrawanie, szczególnie przy wyższych posuwach,
• większa liczba ostrzy – daje mniejszy wiór na ostrze przy tym samym posuwie na obrót, co zwykle poprawia wykończenie, ale wymaga stabilnej maszyny i sztywnego mocowania,
• nierównomierny występ płytek we frezach składanych – nawet minimalne różnice przekładają się na lokalne „przeciągnięcia” i punktowe zadziory.

Gdy na detalu powtarza się charakterystyczny rytm zadziorów (np. co kilka milimetrów na obwodzie), w pierwszej kolejności trzeba szukać przyczyny w geometrii freza i jego bicia, a nie w parametrach. Zwiększanie posuwu lub zmiana vc przy krzywym frezie tylko zmienia „charakter” problemu, ale go nie usuwa.

Mikrozaokrąglenie krawędzi tnącej – wróg czy sprzymierzeniec?

Mikrozaokrąglenie krawędzi narzędzia (tzw. hone) jest standardem w nowoczesnej produkcji płytek i frezów. Chroni ostrze przed wyszczerbieniem, ale jednocześnie zwiększa strefę odkształcenia plastycznego materiału. Przy krawędzi detalu objawia się to tak:

• w materiałach plastycznych zbyt duże zaokrąglenie ostrza wypycha materiał na krawędź, zamiast go ciąć – rośnie mięsisty, ciągniony zadzior,
• w materiałach twardych i kruchych niewielkie hone stabilizuje pracę ostrza i redukuje poszarpanie kantów.

Typowa pomyłka to zakup bardzo „trwałych” płytek z dużym mikrozaokrągleniem do obróbki nierdzewki, „żeby dłużej wytrzymały”. Krawędź rzeczywiście zużywa się wolniej, ale detale wychodzą z ogromnym gratem, którego usuwanie pochłania zaoszczędzony budżet na narzędziach. Rozsądniejsza bywa odwrotna strategia: ostrze o mniejszym hone, częstsza wymiana, ale wyraźnie lżejsza operacja odgratowania.

Powłoka i materiał narzędzia a jakość krawędzi

Kiedy powłoka pomaga, a kiedy psuje krawędź

Powłoka to nie tylko trwałość narzędzia, ale też bezpośredni wpływ na sposób, w jaki materiał „ślizga się” po ostrzu. Dwie cechy powłoki szczególnie widać na krawędzi detalu:

• współczynnik tarcia – im niższy, tym łatwiej o płynny przepływ wióra i mniejsze przyklejanie materiału,
• twardość i kruchość warstwy – powłoka zbyt krucha potrafi się wyszczerbić, tworząc mikrozadziory na narzędziu, które potem odciskają się na kancie detalu.

Paradoksalnie, w bardzo ciągliwych materiałach nie każda „wysokotwarda” powłoka będzie dobrym wyborem. Przykłady:

• stal nierdzewna austenityczna – zbyt gruba i twarda powłoka o wysokim tarciu nasila narost i ciągniony zadzior; lepiej działają cienkie, gładkie powłoki lub wręcz niepowlekane narzędzia o polerowanych rowkach,
• aluminium – klasyczne twarde powłoki TiAlN bez odpowiedniej modyfikacji mogą się smarować i kleić; dedykowane powłoki „do Al” o bardzo niskim tarciu i gładkiej powierzchni poprawiają krawędź zauważalnie,
• stale hartowane – tu twarda, odporna na ścieranie powłoka rzeczywiście poprawia stabilność krawędzi i ogranicza mikrowyszczerbienia na detalu.

Jeżeli więc na niepowlekanym frezie krawędź wychodzi akceptowalna, a po „ulepszeniu” na narzędzie powlekane pojawia się większy grat – wina leży w niedopasowaniu powłoki, a nie w parametrach. Próby ratowania sytuacji zmianą posuwu zwykle tylko maskują problem.

Materiał narzędzia a mechanizm zużycia przy krawędzi

Rodzaj materiału, z którego wykonane jest narzędzie, decyduje, jak będzie się ono zużywać i w którym momencie zacznie psuć krawędź. Najczęściej spotykane opcje:

• węglik spiekany – wysoka sztywność, dobra odporność na ścieranie; przy złych parametrach zużywa się „niepostrzeżenie” aż do wyraźnej utraty ostrości, po czym gwałtownie rośnie grat,
• HSS / węglik szybkotnący – bardziej „miękki” i odporny na uderzenia; w trudnych, plastycznych materiałach lepiej znosi sporadyczne przeciążenia, ale szybciej się wyciera, co przy braku kontroli stanu narzędzia powoduje miękki, ciągniony zadzior,
• PCD, CBN – ekstremalnie twarde, z ostrą krawędzią; przy stabilnej maszynie dają niemal „szlifowaną” krawędź, ale źle reagują na drgania i niestabilne mocowanie – zamiast gratu pojawiają się wyszczerbienia detalu.

Częsta iluzja to oczekiwanie, że „przejście na lepszy, twardszy materiał narzędzia usunie problem gratu”. W praktyce:

• jeśli mechanizm powstawania zadzioru jest związany z plastycznym wygniataniem (zbyt mały posuw, tępe ostrze), sam materiał narzędzia niczego nie zmieni,
• jeżeli głównym problemem są drgania i wyszczerbienia, twardszy materiał wręcz pogorszy sytuację – narzędzie będzie pękać zamiast „zachowywać się elastycznie”.

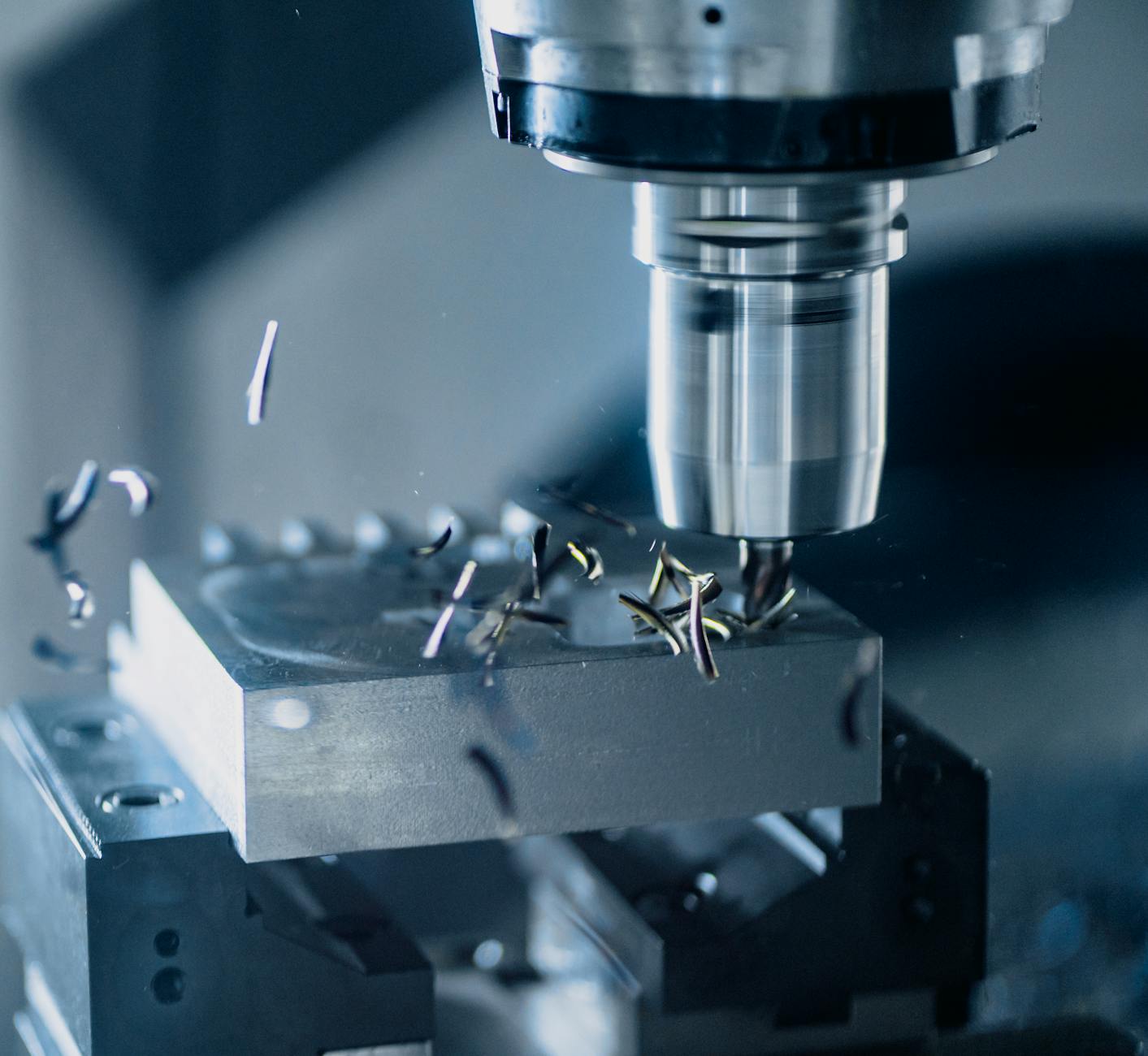

Parametry skrawania: wpływ vc, fz, ap i ae na zadzior

Prędkość skrawania (vc) – dlaczego „szybciej” nie zawsze znaczy „lepiej”

Podstawowa rada z katalogu: „podnieś vc, krawędź będzie ładniejsza”. Działa, ale tylko tam, gdzie głównym problemem jest tarcie i narost na ostrzu. Przy zbyt niskiej prędkości skrawania w plastycznych materiałach (nierdzewka austenityczna, stale niskowęglowe, aluminium) krawędź:

• mocno się nagrzewa od tarcia, a nie od cięcia,
• tworzy się narost, który „ciągnie” materiał poza kontur detalu,
• zadzior rośnie długi, miękki, trudno odrywany.

Podniesienie vc przesuwa proces z „tarcia” w stronę „czystego cięcia” – narost maleje, a krawędź robi się bardziej wyraźna. Jednak druga skrajność jest równie problematyczna. Zbyt wysokie vc w materiałach twardszych (stale ulepszone, hartowane) prowadzi do:

• błyskawicznego przegrzewania krawędzi narzędzia,
• mikropęknięć i wyszczerbień ostrza,
• postrzępionej, nieregularnej krawędzi detalu zamiast „klasycznego” gratu.

Jeżeli więc krawędź wygląda jakby ktoś ją „podgryzał” co kilkanaście setek milimetra, a wióry są krótkie i przegrzane, samo zwiększanie vc tylko przyspiesza destrukcję ostrza. W takim przypadku sens ma zejście z prędkością w dół i podniesienie posuwu na ostrze tak, by narzędzie pracowało w stabilnym reżimie skrawania, a nie ślizgania.

Posuw na ostrze (fz) – najczęstszy, cichy winowajca ciągnionego zadzioru

To właśnie fz najczęściej odpowiada za „mięsisty”, trudny do odłamania grat. Zbyt mały posuw powoduje:

• przeciąganie ostrza po materiale zamiast wycinania wióra o określonej grubości,
• plastyczne wygniatanie strefy przykrawędziowej,
• ciągły, przyklejony zadzior zawinięty do góry lub w bok.

Typowy scenariusz w produkcji form: operator, chcąc poprawić powierzchnię, zmniejsza posuw aż do poziomu „lekkiego muśnięcia”. Powierzchnia faktycznie bywa gładsza, ale krawędzie kieszeni wychodzą z dużą brodą, którą trzeba ręcznie zbijać. W tym przypadku lepszy efekt daje często:

• utrzymanie lub nawet lekkie podniesienie fz w granicach zaleceń narzędziowych,
• redukcja ap/ae i ewentualna korekta vc,
• dodatni, ale rozsądny kąt natarcia, by materiał chętniej się ścinał niż wyginał.

Drugą skrajnością jest agresywne zwiększanie fz, szczególnie przy frezach o zbyt małej sztywności lub na długim wysięgu. Wtedy obok wzrostu sił tnących pojawia się ugięcie narzędzia i detalu. Rezultat:

• krawędź „odgina się” pod frezem,
• część materiału wraca sprężyście po przejściu ostrza,
• pozostaje krótki, lecz twardy i ostry zadzior, czasem ledwie widoczny gołym okiem, ale wyczuwalny palcem.

Przy cienkich ściankach czy łopatkach bardziej opłaca się zachować fz po stronie dolnych zaleceń, ale zrekompensować to odpowiednią strategią (np. frezowanie trochoidalne, większa liczba przejść wykańczających) zamiast jednego, brutalnego przejścia z dużym posuwem.

Głębokość skrawania w osi narzędzia (ap) – jak wpływa na sposób „wyrywania” krawędzi

ap rzadko kojarzy się bezpośrednio z gratem, a powinna. Głębokość skrawania decyduje, jak duża część krawędzi ostrza pracuje i jak rozkłada się obciążenie. Przy samej krawędzi detalu ważne są dwa zjawiska:

1. bliskość do końca ścieżki – kiedy ostrze wychodzi z materiału, zmienia się podparcie i charakter naprężeń,
2. stosunek ap do promienia naroża – inne zachowanie przy ap dużym, inne przy „muśnięciu” samym rogiem.

Przy dużym ap (cięcie pełną długością krawędzi) nacisk rozkłada się w miarę równomiernie, a materiał przy krawędzi jest „wciągany” w głąb obróbki wraz z wiórem. Zwykle zadzior jest wtedy:

• krótszy, bardziej „ścięty”,
• łatwiej odłamuje się w kolejnym przejściu wykańczającym.

Problem pojawia się, gdy pierwsze przejście robocze wykonuje się bardzo płytko, a zaraz potem następuje wykończenie z jeszcze mniejszym ap. W takiej konfiguracji:

• ostrze pracuje głównie narożem, które jest najsłabsze i najbardziej podatne na zużycie,
• duża część energii idzie w lokalne wygniatanie krawędzi detalu,
• formuje się cienki, ale długi „wąsik” zadzioru.

Paradoksalnie, przejście wykańczające z nieco większym ap, ale mniejszym posuwem, potrafi dać znacznie czystszy kant. Ostrze „wgryza się” głębiej w materiał, ścina całą zdeformowaną strefę zamiast muskać tylko jej zewnętrzny fragment.

Szerokość skrawania (ae) – kontakt boczny a kierunek wyrzucania materiału

ae decyduje, jak duża część obwodu freza jest zaangażowana w skrawanie i pod jakim kątem wiór opuszcza strefę cięcia. Przy krawędziach ważny jest zarówno pełny, jak i szczątkowy kontakt boczny.

Przy dużym ae (frezowanie z pełnym zazębieniem lub zbliżonym):

• siły promieniowe są wysokie,
• krawędź detalu jest mocno „pchana” na zewnątrz,
• zadzior pojawia się głównie po stronie wyjścia ostrza z materiału.

Jeżeli detal ma cienką ściankę, taki tryb praktycznie gwarantuje odgięcie krawędzi i naroży, a więc i zadzior, który nie ma nic wspólnego ani z ostrością, ani z powłoką. Często lepszy efekt daje:

• redukcja ae do wartości rzędu 10–30% D freza,
• zwiększenie liczby przejść obróbkowych,
• korekta fz, aby grubość wióra pozostała w bezpiecznym zakresie.

Z kolei przy bardzo małym ae (lekkie „skubanie” krawędzi, obróbka wykańczająca boków) wiór bywa niestabilny: raz jest gruby, raz niemal zerowy – zależnie od bicia, geometrii i drgań. W efekcie część obrotu freza odbywa się ze skrawaniem, a część z nagim tarciem. Skutki:

• lokalne przegrzanie i przyklejanie materiału do ostrza,
• losowe „szarpnięcia” wióra,
• nieregularny zadzior, często widoczny pod lupą jako seria małych „kolców”.

Jeśli więc przejście wykańczające z minimalnym ae psuje krawędź, a przejście półwykańczające wygląda lepiej, nie chodzi o „cudowną” geometrię, tylko o to, że przy półwykańczaniu wiór jest po prostu stabilniejszy.

Relacja między vc, fz, ap i ae – zadzior jako wynik całej kombinacji

Same wartości parametrów rzadko są problemem; zwykle kłopotem jest sposób ich zestawienia. Przykładowo:

• vc wysokie, fz bardzo małe, ap/ae niewielkie – typowa recepta na gładką powierzchnię, ale też na ciągniony zadzior w plastycznych materiałach; ostrze bardziej poleruje niż tnie,
• vc średnie, fz wysokie, duże ap i średnie ae – dobre do zgrubnej obróbki stali, ale przy cienkich ściankach spowoduje odginanie krawędzi i krótkie, agresywne zadziory na wyjściu,
• vc niskie, fz średnie, małe ap i bardzo małe ae – częsty kompromis na słabych maszynach; w efekcie narost, lokalne przegrzanie i krawędzie, które na oko wyglądają nieźle, ale są pełne miękkich, przyklejonych „wąsów”.

Znacznie lepiej sprawdza się myślenie przez pryzmat grubości i stabilności wióra. Kiedy wiór ma powtarzalną grubość w całym cyklu obrotu ostrza, materiał:

• chętniej się łamie,
• mniej się rozmazuje po krawędzi detalu,
• zadzior, jeśli powstaje, bywa przewidywalny i łatwo go kontrolować dodatkowymi przejściami.

Dlatego korekta parametrów pod kątem krawędzi najczęściej polega na:

1. ustawieniu realistycznego fz dla danego narzędzia i materiału (ani „muśnięcia”, ani brutalnego dławienia),
2. dopasowaniu ae, by wiór nie był ani zbyt losowy (mikroae), ani tak duży, że wszystko się odgina,
3. doregulowaniu vc i ap tak, by narzędzie pracowało w stabilnym zakresie temperaturowym i obciążeniowym.

Wejścia, wyjścia i strategia ścieżki – gdzie krawędź „dostaje najbardziej”

Zadzior rozwija się najmocniej tam, gdzie ostrze:

• wchodzi w pełny kontakt z materiałem,
• opuszcza go przy braku podparcia po drugiej stronie krawędzi.

To widać szczególnie przy kieszeniach i konturach frezowanych od góry. Jeśli ścieżka CAM prowadzi frez tak, że każde przejście kończy się dokładnie na tej samej krawędzi, powstaje charakterystyczny „wałek” gratu w jednym miejscu. Zmiana sposobu wejścia i wyjścia często daje więcej niż korekta samych liczb:

• łagodne wejścia po łuku lub helikalne, zamiast pionowego zanurzenia w narożu, redukują lokalne przeciążenia krawędzi,
• wyjście z materiału po krótkim promieniu lub z „wyjazdem” poza kontur przenosi zadzior poza krytyczną strefę,
• przesunięcie punktu start/stop ścieżki na mniej istotną krawędź pozwala świadomie „skupić” grat tam, gdzie łatwo go usunąć.

Przy frezowaniu profili cienkościennych bywa sensowna jeszcze jedna, mało popularna sztuczka: ostatnie przejście wykańczające z odwrotnym sensem ruchu (climb <-> conventional) tylko po to, by zmienić stronę, po której odkłada się zadzior. Lepiej mieć jednolity, przewidywalny grat po stronie wewnętrznej, niż losowe „kolce” na zewnętrznym, widocznym konturze.

Jedno agresywne przejście czy kilka delikatniejszych – co naprawdę dzieje krawędzi

Częsta rada: „zrób jednym przejściem, będzie mniej gratu”. Ma sens, jeśli:

• maszyna i mocowanie są bardzo sztywne,
• materiał nie jest skrajnie plastyczny,
• narzędzie ma geometrię faktycznie dobraną do tego materiału.

Wtedy duże ap/ae i sensowny fz pozwalają „odstrzelić” materiał jednym cięciem, a krawędź bywa zaskakująco czysta. Jednak przy przeciętnych warunkach warsztatowych ta strategia kończy się:

• ugięciem narzędzia lub detalu,
• drganiami w newralgicznych miejscach,
• zadziorem, który jest co prawda krótki, za to twardy i nierówny.

Alternatywą są dwa lub trzy logicznie zaplanowane przejścia:

1. zgrubne – z parametrami pod ekonomię (apo, aeo, sensowne fz), bez troski o krawędź,
2. półwykańczające – zbierające cienką „naskórkową” warstwę odkształconą plastycznie, z mniejszym ap i ae, ale z utrzymanym fz,
3. wykańczające – z ustabilizowanym wiórem i przemyślanym wejściem/wyjściem, często z minimalnie innym kierunkiem frezowania.

Taki układ zmniejsza kumulację odkształceń na samym wierzchu krawędzi i pozwala zredukować zadzior bez szaleństw z parametrami na jednym, „cudownym” przejściu.

Dostosowanie parametrów do fazy zużycia narzędzia

Parametry dobrane idealnie dla nowego freza przestają być optymalne po kilku godzinach pracy. Z biegiem czasu:

• ostrość maleje,
• mikrozaokrąglenie krawędzi rośnie, niezależnie od tego, z czym narzędzie wyszło z fabryki,
• rośnie udział odkształcenia plastycznego w strefie przykrawędziowej detalu.

Najczęściej zadawane pytania (FAQ)

Jak rozpoznać, czy za zadzior odpowiada narzędzie, czy złe parametry skrawania?

Najpierw spójrz na kształt zadzioru. Ciągniony, długi „jęzor” materiału często wskazuje na zbyt mały posuw lub zużyte, zaokrąglone ostrze. Poszarpany, krótki grat zwykle wiąże się z agresywnym wejściem/wyjściem z materiału albo zbyt dużym posuwem w materiale o małej plastyczności. Zawinięty, pierścieniowy zadzior częściej ma związek ze sztywnością układu i sposobem prowadzenia narzędzia (kierunek frezowania, stabilność mocowania).

Drugi krok to porównanie zachowania na różnych materiałach przy tym samym zestawie: maszyna–uchwyt–narzędzie–parametry. Jeśli w jednym materiale krawędź jest czysta, a w innym pojawia się grat, winna jest kombinacja: właściwości materiału + nieadekwatne parametry i geometria. Jeśli z kolei na każdym materiale z tym narzędziem powstaje zadzior, a wcześniej było lepiej – zacznij od sprawdzenia zużycia ostrza, bicia i mocowania.

Jakie są najczęstsze typy zadziorów i co mówią o procesie skrawania?

W praktyce warsztatowej najczęściej pojawiają się trzy typy: zadzior ciągniony, zawinięty i odrywany. Ciągniony to długi, miękki „jęzor” materiału ciągnący się po krawędzi – typowy dla materiałów ciągliwych, zbyt małego posuwu lub zaokrąglonego ostrza. Zawinięty wygląda jak obwódka lub pierścień metalu zrolowany na krawędzi, często widoczny przy wierceniu otworów i frezowaniu konturów przy małej sztywności i niewłaściwym kierunku frezowania.

Zadzior odrywany jest krótki, poszarpany, przypomina rozkruszone fragmenty. Świadczy o wyższym obciążeniu, większych posuwach, materiałach mniej plastycznych lub niekorzystnym wejściu/wyjściu z materiału. Zamiast zgadywać, „podkręcając obroty”, lepiej nazwać typ zadzioru i dobrać korektę: albo ostrze i geometrię, albo strategię i parametry skrawania.

Czy każdy zadzior trzeba usuwać do „żyletki”, czy można zostawić mały grat?

Nie każdy detal musi mieć krawędź „na żyletę”. Na wielu częściach maszynowych dopuszcza się minimalny grat estetyczny, który nie wpływa na funkcję, szczelność ani bezpieczeństwo. Polowanie na idealnie ostry kant często kończy się skokiem kosztów: dodatkowe przejścia, osobne narzędzia do gratowania, ręczna obróbka i dłuższy czas cyklu.

Są jednak obszary, gdzie nawet mikrozadzior jest niedopuszczalny – np. hydraulika, pneumatyka, elementy medyczne, lotnicze, gwinty precyzyjne. Tam zadzior może się oderwać, zablokować kanał lub uszkodzić współpracujący element. Rozsądne podejście to zdefiniowanie akceptowalnego poziomu zadzioru dla danej funkcji części zamiast automatycznego założenia: „wszystko musi być ostre”.

Kiedy warto projektowo zrezygnować z ostrego kąta na rysunku i dać fazkę lub promień?

Projekt „zero fazy, ostry kant” brzmi dobrze na ekranie CAD, ale w produkcji jest niestabilny: ostrze się zużywa, materiał reaguje różnie, a drobne wahania parametrów od razu widać na krawędzi. W wielu przypadkach mała mikrofazka 0,1–0,2 mm albo kontrolowane zaokrąglenie dają lepszą powtarzalność, łatwiejszą kontrolę jakości i niższe koszty.

Ostry kant ma sens tam, gdzie krawędź wprost realizuje funkcję: ostrze tnące, krawędź uszczelniająca, pasowanie, punkt styku z drugim elementem. Jeśli krawędź jest tylko „geometrią pomocniczą” (np. rant blachy w osłonie), lepiej od razu zaprojektować fazkę lub promień i opracować proste, powtarzalne odgratowanie zamiast kazać produkcji utrzymywać stan, który i tak szybko się zdegraduje.

Jak właściwości materiału wpływają na powstawanie zadziorów na krawędzi?

Najważniejszy jest zestaw: wytrzymałość na rozciąganie, plastyczność, twardość i moduł sprężystości. Materiały ciągliwe (stale wyżarzane, austenityczne nierdzewki, miękkie stopy Cu) lubią tworzyć długie, ciągnione zadziory – włókna materiału dają się rozciągać zamiast „łamać się” na krawędzi. Miękkie aluminium dodatkowo smaruje i klei się do ostrza, co sprzyja narostowi i zawiniętym gratom.

Z kolei materiały twardsze i bardziej kruche (żeliwa szare, stale hartowane powyżej pewnej twardości) mają mniejszą tendencję do „brody” na krawędzi, ale wchodzą w inny problem: odpryski, wyszczerbienia i mikropęknięcia. Ten sam frez, który daje lustro i czystą krawędź w stali automatowej, w austenicie zrobi mięsisty grat, jeśli nie dobierzemy bardziej agresywnego posuwu i geometrii pod materiał plastyczny.

Dlaczego zwiększanie obrotów nie zawsze zmniejsza zadzior na krawędzi?

Popularna rada „daj więcej obrotów, będzie czyściej” działa tylko w określonych warunkach. Większa prędkość skrawania może poprawić jakość krawędzi, jeśli ostrze jest ostre, a posuw na ząb utrzymany na sensownym poziomie. Gdy jednak posuw jest zbyt mały, podkręcanie obrotów tylko pogłębia problem: wiór staje się jeszcze cieńszy, bardziej plastyczny i chętniej zawija się na krawędzi jako zadzior ciągniony.

Lepszym pierwszym ruchem bywa podniesienie posuwu na ząb do zakresu zalecanego przez producenta narzędzia i dopiero wtedy korekta obrotów. W materiałach ciągliwych nierzadko czystsza krawędź wychodzi przy nieco mniejszej prędkości, ale zdecydowanie większym posuwie, niż odwrotnie. Sama prędkość nie naprawi mechaniki cięcia, jeśli ostrze zgniata zamiast ciąć.

Jak ograniczyć powstawanie zadziorów przy wierceniu i frezowaniu konturów?

Przy wierceniu kluczowe są: ostre wiertło dopasowane do materiału, sztywność mocowania i sposób wyjścia z otworu. Zbyt wolny posuw przy wyjściu powoduje, że ostatnie włókna materiału rozciągają się i tworzą pierścieniowy zadzior. Często pomaga stały posuw aż do przebicia, zastosowanie podparcia od strony wyjścia oraz dobranie geometrii o ostrym kącie wierzchołkowym lub specjalnego wiertła „anti-burr”.
