Dlaczego stal nierdzewna „zjada” narzędzia – specyfika materiału
Właściwości austenitycznych i ferrytycznych stali nierdzewnych
Stal nierdzewna zachowuje się na maszynie zupełnie inaczej niż klasyczne stale konstrukcyjne. Klucz tkwi w mikrostrukturze i dodatkach stopowych. Z punktu widzenia obróbki CNC najczęściej spotykane są cztery grupy: austenityczne, ferrytyczne, martenzytyczne i duplex. Każda wymaga innego podejścia do doboru narzędzi.
Stale austenityczne (np. 1.4301 / 304, 1.4307, 1.4404 / 316L) to absolutny „chleb powszedni” wielu zakładów. Mają bardzo dobrą odporność korozyjną, ale są miękkie, ciągliwe i wyjątkowo podatne na utwardzanie zgniotowe. Przy zbyt małej głębokości skrawania i ostrzu, które już nie jest idealnie ostre, materiał zamiast się ciąć – zaczyna się ugniatać. W kolejnych przejściach frez lub wiertło trafiają na już utwardzoną warstwę i zaczynają się „męczyć”.
Stale ferrytyczne (np. 1.4016 / 430) są bardziej „przewidywalne” w obróbce. Nie utwardzają się tak mocno, lepiej odprowadzają ciepło i w wielu operacjach zachowują się podobnie do spokojniejszych stali niestopowych. Nadal jednak przewodność cieplna i lepkość wióra są inne niż w „czarnej stali”, więc kopiowanie tych samych narzędzi 1:1 zwykle kończy się spadkiem trwałości.
Stale martenzytyczne (np. 1.4021 / 420) i duplex (np. 1.4462) pod względem obróbki są już wyraźnie „twardszym przeciwnikiem”. Duplex łączy wysoką wytrzymałość, odporność korozyjną i jednoczesną skłonność do utwardzania zgniotowego, przez co narzędzia do nierdzewki muszą być tu z wyższej półki: pełnowęglikowe, z konkretną geometrią i powłoką PVD/ nowoczesne CVD dostosowane do materiału.
Znajomość gatunku nie jest wiedzą akademicką. Od niej zależy, czy wybór padnie na frezy do stali nierdzewnej o agresywnej geometrii, czy raczej na bardziej stabilne płytki ISO, a także jak odważnie można podchodzić do posuwu i głębokości skrawania. Ta sama „nierdzewka” z nazwy może obrabiać się jak masło albo jak hartowana stal narzędziowa – bez rozróżnienia gatunku łatwo o kosztowne wpadki.
Zjawiska utrudniające obróbkę skrawaniem
W stali nierdzewnej spotykają się trzy cechy wyjątkowo niekorzystne z punktu widzenia narzędzia: niska przewodność cieplna, ciągliwość oraz skłonność do utwardzania zgniotowego. W praktyce oznacza to, że większość ciepła zostaje w strefie skrawania i na ostrzu, wiór nie pęka tak ochoczo jak w stali automatowej, a materiał przykleja się do krawędzi.
Przy zbyt niskim posuwie na ostrze powstaje cienki, „mazisty” wiór, który ma tendencję do formowania się w „kulki” i przyklejania do narzędzia. W dodatku cienka warstwa materiału tuż pod powierzchnią ulega zgniotowi, twardnieje i kolejne przejścia freza muszą przebijać się przez coraz twardszy naskórek. To prosta droga do wykruszeń i spadku jakości powierzchni.
Dodatkowo nierdzewka często generuje ciągłe, długie wióry, szczególnie przy wierceniu i frezowaniu z małą głębokością. Jeśli geometria narzędzia i strategie CAM nie uwzględniają łamania wióra, zaczynają się kłopoty: splątane wióry, zarysowane ścianki kieszeni, gorsze chłodzenie i dodatkowe ciepło odkładane na krawędzi tnącej. To błędne koło, które kończy się szybkim zniszczeniem powłoki i mikroodpryskami na ostrzu.
Dla operatora wychowanego na „czarnej stali” szczególnie mylący bywa brak spektakularnych oznak przegrzania narzędzia na początku. Frez jeszcze nie piszczy, otwór wygląda znośnie, ale w strukturze ostrza i powłoce zachodzą już nieodwracalne zmiany. Dopiero po kilkudziesięciu kolejnych detalach narzędzie „nagle” się łamie – w praktyce od dawna pracowało na granicy możliwości.
Różnica zachowania na maszynie między stalą konstrukcyjną a nierdzewną
Przeskok z klasycznej stali konstrukcyjnej (np. S235, C45) na austenityczną stal nierdzewną często kończy się tym samym: ten sam program, te same narzędzia, ale wiór wychodzi gorący i ciągły, powierzchnia zaczyna się smużyć, a frezy wytrzymują kilka razy krócej. Różnica wynika nie tylko z twardości, lecz przede wszystkim z zupełnie innego bilansu ciepła i tarcia.
W „czarnej stali” spora część ciepła przechodzi do wióra i detalu, który zwykle ma znaczną masę i działa jak radiator. W nierdzewce ciepło zostaje na ostrzu i w cienkiej warstwie przypowierzchniowej, co prowadzi do lokalnych przegrzań, zwłaszcza przy mało wydajnym chłodzeniu lub całkowitej jego rezygnacji. Dlatego tak wiele reklamacji dotyczy „przypalonych frezów” oraz brązowo-niebieskich przebarwień na powierzchniach.
Podczas frezowania kieszeni w 304 czy 316L szybko wychodzą na jaw ograniczenia sztywności układu: długie wysunięcia frezów, słabe oprawki, cienkie detale na imadle. Materiał „ciągnie” za ostrze, tworzy się mikrodrganie, które gołym okiem wygląda jak drobne falowanie powierzchni. W stalach konstrukcyjnych ten sam zestaw maszyna–oprawka–narzędzie radził sobie bez większych problemów; w nierdzewce te same błędy kosztują kilkukrotnie więcej.
Jak znajomość materiału przekłada się na dobór narzędzia
Jeżeli stal nierdzewna „zjada” narzędzia, to typowym odruchem jest szukanie „mocniejszego” freza lub wiertła. W praktyce skuteczniejsze bywa sięgnięcie po bardziej agresywną geometrię i właściwą powłokę niż po samo „twardsze” narzędzie. Dodatnie kąty natarcia, polerowane rowki wiórowe, łamacze wióra zaprojektowane konkretnie do nierdzewki – to elementy, które realnie odciążają ostrze.
Narzędzie „do wszystkiego” daje poczucie bezpieczeństwa, ale w nierdzewce zwykle oznacza kompromis, który działa tylko w wąskim zakresie parametrów. Świadomy dobór polega na tym, że dla konkretnej stali austenitycznej i operacji wybiera się frez lub wiertło o takiej geometrii, by zminimalizować zjawisko utwardzania zgniotowego i poprawić odprowadzanie wióra. Dopiero na tym etapie ma sens rozmowa o powłoce i producencie.

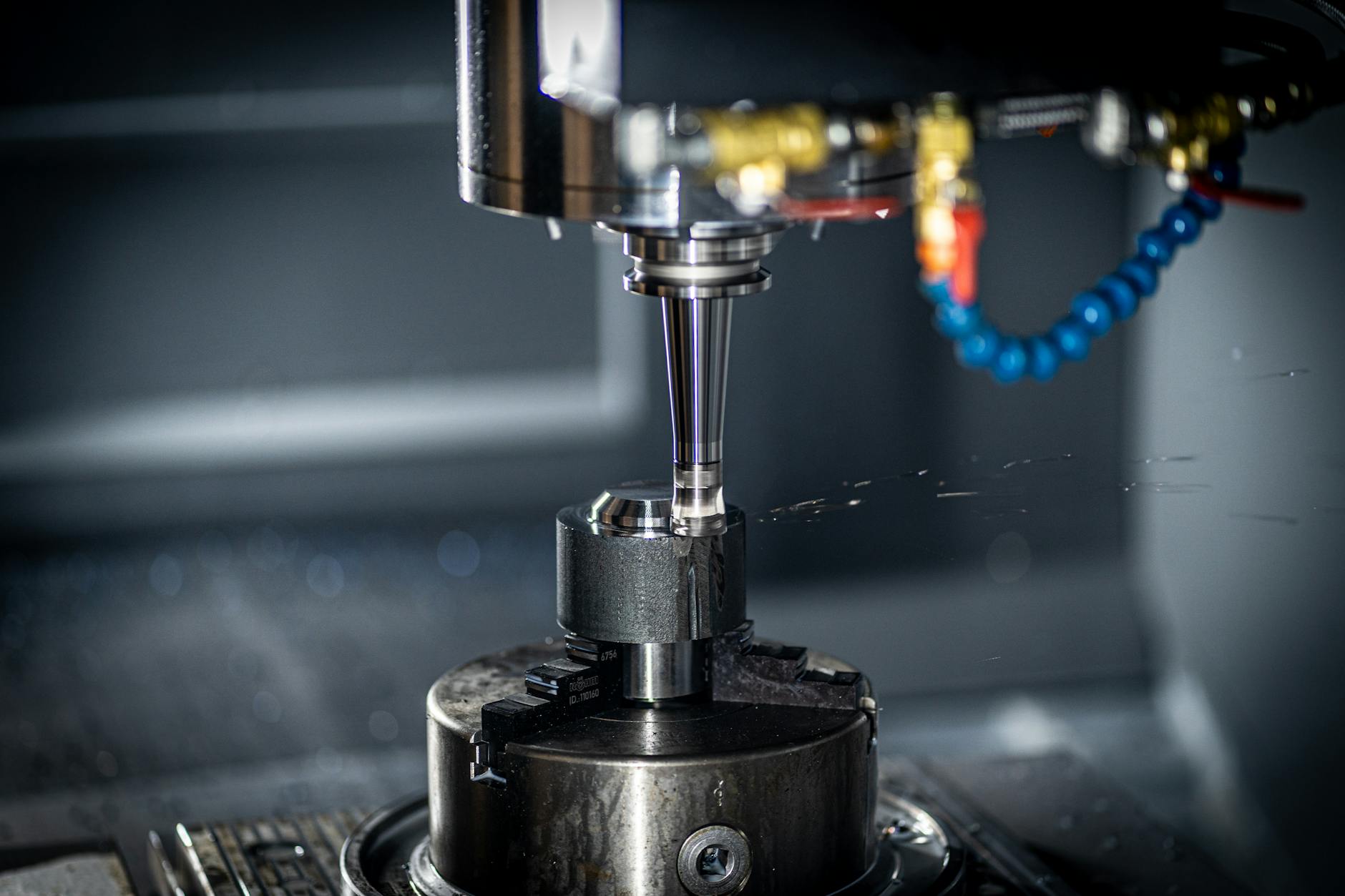

Źródło: Pexels | Autor: Daniel Smyth
Klucz doboru narzędzia do nierdzewki – od operacji do geometrii
Myślenie od operacji, a nie od narzędzia
Typowy błąd przy obróbce stali nierdzewnej to zaczynanie od pytania: „Jaki frez do stali nierdzewnej kupić?”. Skuteczniejsze podejście odwraca kolejność: najpierw operacja i warunki, dopiero potem narzędzie. Te same gatunki stali inox mogą wymagać trzech zupełnie innych frezów w zależności od tego, czy chodzi o zgrubne wybieranie dużej kieszeni, delikatne wykańczanie cienkich ścianek, czy mikrofrezowanie naroży.
Przydatna jest prosta lista operacji, które realnie występują na danej maszynie:
zgrubne frezowanie kieszeni i konturów,
frezowanie wykańczające (ściany, dna, promienie),
wiercenie otworów przelotowych i nieprzelotowych,
gwintowanie (gwintowniki, frezy gwintujące),
planowanie powierzchni,
fazowanie i gratowanie,
obróbka detali cienkościennych lub długich (mała sztywność).
Dla każdej z tych operacji wymagania wobec narzędzia są inne: inne dopuszczalne drgania, inne znaczenie jakości powierzchni, inne oczekiwania co do trwałości ostrza. Frez do agresywnego HEM w kieszeni nie będzie idealny do wykańczania cienkich ścianek pod szczelność, nawet jeśli katalog opisuje go jako „uniwersalny do nierdzewki”.
Priorytety: trwałość, jakość powierzchni, czas cyklu
W tle decyzji o doborze narzędzia zawsze stoi pytanie: co jest najważniejsze w tym zleceniu. W praktyce dominują trzy priorytety:
maksymalna trwałość narzędzia („żeby wreszcie przestały się łamać”);
jakość powierzchni (uszczelnienia, powierzchnie pod spaw, pod poler);
czas cyklu (produkcja seryjna, obniżenie kosztu detalu).
Jeśli priorytetem jest bezproblemowość i brak łamań, narzędzia dobiera się konserwatywnie: stabilna geometria, nieco mniejsza liczba ostrzy, wolniejsze posuwy, ale z zachowaniem minimalnej grubości wióra. Celem jest spokojna, przewidywalna praca, nawet kosztem kilku procent czasu cyklu.
Przy nacisku na czas cyklu do gry wchodzą frezy HEM, wieloostrzowe rozwiązania z chłodzeniem wewnętrznym, wiertła pełnowęglikowe z zaawansowaną geometrią rowków. Strategia CAM zakłada duże prędkości posuwu, małą szerokość skrawania i duże wejście osiowe. Narzędzia muszą być dostosowane do takich obciążeń – uniwersalne frezy 4-ostrzowe często nie wytrzymują tego tempa w nierdzewce.
Jeśli na pierwszym miejscu jest jakość powierzchni, dobór przesuwa się w stronę ostrych, precyzjnie szlifowanych krawędzi, mniejszych głębokości skrawania i sztywniejszych oprawek. Tu nie liczy się tylko geometria freza, ale również bicie oprawki, długość wysunięcia i stabilność mocowania detalu. W nierdzewce każde mikrodrganie zostawia ślad, którego potem nie da się „odpolerować” byle czym.
Dlaczego „uniwersalne” narzędzie rzadko działa w nierdzewce
Frezy czy wiertła opisane jako „do stali, żeliwa i nierdzewki” kuszą, bo pozwalają ograniczyć stany magazynowe. W praktyce ich geometria jest kompromisowa: kąty natarcia na tyle małe, żeby nie wykruszały się w hartowanych stalach, ale też nie dość agresywne, by szybko i czysto ciąć austenityczną nierdzewkę. Do tego dochodzi powłoka dobrana pod najszersze możliwe spektrum, a nie optymalna dla INOX.
Skutek jest często taki sam: narzędzie jakoś pracuje w S235 i C45, całkiem nieźle radzi sobie w żeliwie, ale w nierdzewce jego trwałość spada drastycznie. Wiór robi się długi, krawędzie tępią się dużo szybciej, a do uzyskania przyzwoitej powierzchni trzeba schodzić z parametrami tak bardzo, że zysk z „uniwersalności” znika.
Szczególnie w stalach austenitycznych, gdzie materiał „ciągnie się” po krawędzi, przydaje się geometra z dużym, dodatnim kątem natarcia, wyraźnym łamaczem wióra i polerowanymi rowkami. Takie narzędzia są mniej uniwersalne, ale robią dokładnie to, czego potrzeba w inox: szybko zabierają wiór z obszaru skrawania i minimalizują zgniot.
Schemat decyzyjny: od operacji do powłoki
Przy doborze narzędzi do stali nierdzewnej pomaga prosty schemat działania:
5. Na końcu wybierz powłokę: dobraną do INOX (AlTiN, TiAlN, powłoki wielowarstwowe PVD), a nie przypadkową.
Taka kolejność chroni przed typowym błędem: kupieniem „najlepiej wyglądającej” powłoki do nierdzewki na narzędziu, którego geometria kompletnie nie pasuje do rzeczywistej operacji. Powłoka PVD czy CVD nie naprawi błędnych kątów natarcia ani braku miejsca na wiór przy zbyt dużej liczbie ostrzy.
Dla zobrazowania: ta sama stal 1.4301, dwa zlecenia. W pierwszym trzeba szybko zgrubnie obrobić masywne korpusy w serii; tam świetnie sprawdzi się frez HEM 5–7-ostrzowy z dużą głębokością osiową i małą radialną, z chłodzeniem przez wrzeciono. W drugim zleceniu – cienkościenne kołnierze z wymogiem gładkiej powierzchni – bardziej sensowny będzie 3-ostrzowy frez z dużym dodatnim kątem, prowadzony spokojniejszym posuwem, ale z lepszą kontrolą drgań.

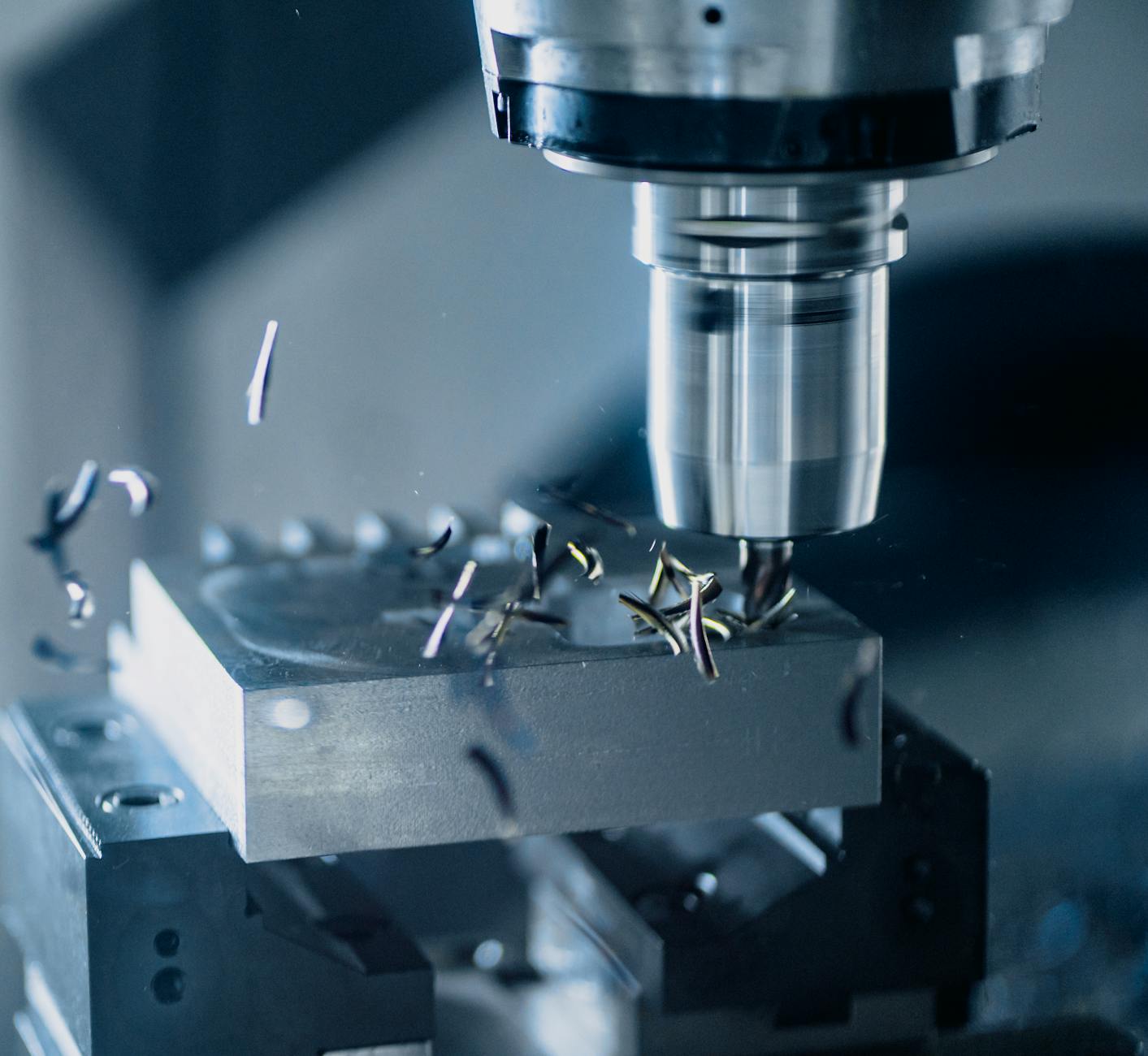

Źródło: Pexels | Autor: Daniel Smyth
Frezy do stali nierdzewnej – geometria, liczba ostrzy, średnica
Dodatnie kąty natarcia i „ostrze, które wgryza się” w nierdzewkę
W stalach konstrukcyjnych neutralna lub lekko ujemna geometria często jeszcze „ciągnie” temat. W austenitycznej nierdzewce prowadzi prosto do tarcia i grzania. Frez, który realnie pracuje w inox, ma zwykle wyraźnie dodatni kąt natarcia i ostrą, czystą krawędź.
Dodatni kąt natarcia sprawia, że ostrze wcina się w materiał zamiast go „pchać”. Zmniejsza to siłę skrawania i tendencję do zgniotu. Ryzyko jest jedno: zbyt cienkie, „agresywne” ostrze przy słabej sztywności układu może się wykruszać. Tu pojawia się kompromis – przy mocnej maszynie i sztywnym mocowaniu można pozwolić sobie na ostrzejszą geometrię, przy małych centrach z luźnym wrzecionem lepiej wziąć wersję trochę spokojniejszą.
Dobre frezy do nierdzewki mają też płynny, progresywny kształt czoła. Unika się ostrych załamań, w których kumuluje się naprężenie. Dodatkowe mikrofazki czy delikatne zaokrąglenie (tzw. hone) na krawędzi poprawiają trwałość, o ile nie są przesadzone – zbyt duże zaokrąglenie szybko zaczyna ugniatać materiał zamiast go ciąć.
Rowki wiórowe i łamacz – ile miejsca na wiór w nierdzewce
Przy nierdzewce wiór rzadko łamie się sam z siebie. Bez odpowiedniego kształtu rowka i łamacza kończy się to „makaronem” na oprawce, pod osłoną lub – co gorsza – w kieszeni, gdzie wiór jest mielony po kilka razy i grzeje się wszystko, co się da.
Dlatego frezy do INOX mają zwykle:
głębsze, bardziej otwarte rowki – dają więcej przestrzeni na wiór, co widać zwłaszcza przy mniejszych średnicach;
polerowaną lub wygładzoną powierzchnię rowka – wiór nie przykleja się tak łatwo i szybciej opuszcza strefę skrawania;
zintegrowane łamacze wióra – subtelne przetłoczenia lub stopnie, które „zmuszają” wiór do zginania i łamania na krótsze odcinki.
Jeżeli w programie widać, że wiór ciągnie się długimi taśmami, pierwsza reakcja to często zmiana parametrów. Tymczasem często szybciej pomaga przejście na frez z inną geometrią rowka. Przy tej samej głębokości i posuwie różnica bywa ogromna – mniej przegrzań, lepsza powierzchnia, cichsza praca.
Liczba ostrzy – dlaczego „im więcej” nie zawsze się opłaca
Przy pierwszym kontakcie z katalogiem łatwo pomyśleć: „5–7 ostrzy, to musi ciąć szybciej, to biorę”. W konstrukcyjnych stalach często ma to sens. W nierdzewce zwiększanie liczby ostrzy bardzo szybko kończy się problemem z odprowadzaniem wióra i rosnącą temperaturą.
Prosty punkt odniesienia:
2–3 ostrza – świetne do małych średnic, kieszeni, strategii HEM, zwłaszcza gdy jest problem z wiórem; mniej ostrzy = więcej miejsca na wiór;
4 ostrza – kompromis do typowych operacji, konturów i lżejszego zgrubiania przy zachowaniu przyzwoitej powierzchni;
5–7 ostrzy – narzędzia do stabilnych maszyn i dobrego chłodzenia, zwykle pod strategie trochoidalne, duże zejścia osiowe i małe szerokości skrawania.
Przy małych frezach (poniżej 6 mm) w nierdzewce przesadna liczba ostrzy to proszenie się o kłopoty. Rowki stają się tak ciasne, że wiór nie ma się gdzie podziać. Zamiast „więcej ostrzy = większa wydajność” dostaje się „więcej ostrzy = więcej tarcia”.
Jednocześnie zbyt mała liczba ostrzy przy planowaniu czy wykańczaniu większych powierzchni powoduje inny problem – trudniej uzyskać wysoką jakość powierzchni przy sensownym posuwie na ząb. Tu przydają się frezy 4–5-ostrzowe z odpowiednią geometrią, prowadzone z mniejszą głębokością i spokojniejszym posuwem.
Średnica freza a sztywność i strategia CAM
Przy nierdzewce odczuwalnie mocniej widać wpływ średnicy na stabilność. Długi frez 6 mm wysunięty na 40–50 mm w 304-ce potrafi wibrować tak, że nawet najlepsza geometria nie pomoże. Z kolei zbyt „tłusty” frez wepchnięty w wąską kieszeń nie będzie miał jak oddychać z wiórem.
Praktyczne podejście:
do zgrubnego wybierania kieszeni – średnica tak dobrana, by zostawało trochę miejsca na wiór po bokach; w strategiach HEM zwykle korzysta się z 30–50% szerokości skrawania, więc nie ma sensu dobierać freza dokładnie pod wymiar kieszeni;
do wykańczania ścian – średnica z zapasem sztywności; jeśli ściana ma 10 mm wysokości, a frez 10 mm da się prowadzić na wysunięciu 20–25 mm, będzie stabilniej niż na frezie 6 mm „na patyku”;
do drobnych promieni i naroży – małe średnice, ale z rozsądnym skróceniem wysunięcia; gdy detal na to pozwala, lepiej zrobić dojścia kilkoma przejściami krótszym narzędziem niż raz długim, cienkim frezem.
W praktyce często pomaga jedna zmiana w procesie: podzielenie obróbki na dwie średnice frezów – większy, sztywny do zgrubiania i średni/mały do dojść. W nierdzewce taka „kombinacja” zwykle daje lepszą trwałość i czas cyklu niż próby zrobienia wszystkiego jednym „uniwersalnym” narzędziem.
Frezy HEM w nierdzewce – kiedy dają realny zysk
Strategie HEM (High Efficiency Milling) w nierdzewce potrafią drastycznie obniżyć temperaturę w strefie skrawania i wydłużyć życie freza, ale tylko wtedy, gdy narzędzie jest do tego zaprojektowane, a maszyna nadąża.
Typowe cechy freza pod HEM w INOX:
wiele ostrzy (5–7) przy większych średnicach – pozwala wykorzystać wysokie posuwy przy małej szerokości skrawania;
stosunkowo smukły, ale mocny rdzeń – kompromis między sztywnością a pojemnością rowków;
geometria redukująca siły promieniowe – żeby przy długim wejściu osiowym nie wykrzywiać detalu i freza;
powłoka odporna na wysoką temperaturę – typowe AlTiN/TiAlN lub wielowarstwowe PVD zoptymalizowane pod INOX.
Jeżeli maszyna nie trzyma stabilnie posuwów, wrzeciono ma wyraźne luzy, a chłodziwo jest z zewnątrz i w dodatku „psikane” oszczędnie, lepiej użyć spokojniejszej geometrii 3–4-ostrzowej i umiarkowanych parametrów. HEM w takich warunkach często kończy się „śpiewaniem” freza i łamaniem krawędzi.
Frezowanie cienkościennych detali – lekkie cięcie zamiast siłowania się
Cienkie ścianki i kołnierze z nierdzewki budzą najwięcej obaw, bo „wszystko się ugina, wibruje i zostawia fale”. Tu geometria freza decyduje, czy da się to przejść bez ciągłego kombinowania z parametrami.
Sprawdza się podejście:
mniejsza liczba ostrzy (2–3) – niższa siła promieniowa na ostrze, więcej miejsca na wiór przy mniejszych głębokościach skrawania;
duży dodatni kąt natarcia – materiał jest ścinany, a nie wypychany na bok, co mniej odkształca ściankę;
krótkie, częste przejścia – niewielka głębokość i szerokość skrawania, ale szybki posuw, by zachować minimalną grubość wióra;
stabilna oprawka – np. hydrauliczna lub termokurcz, nawet przy małych średnicach różnica jakości powierzchni jest widoczna gołym okiem.
Jeżeli przy takim ustawieniu nadal pojawiają się drgania, lepiej zejść z wysokością jednego przejścia i dodać ich więcej, niż obniżać posuw do poziomu „pocierania”. W nierdzewce każde „mizianie” powierzchni szybciej ją utwardza niż poprawia.
Wiercenie stali nierdzewnej – jakie wiertła naprawdę wytrzymują
Pełnowęglik czy HSS-Co – co się bardziej opłaca
Przy wierceniu nierdzewki wiele warsztatów długo trzyma się wierteł HSS-Co, bo „są tańsze i mniej szkoda, jak się złamie”. W efekcie łamią się częściej, otwory są nierówne, a czas cyklu rośnie. Z drugiej strony pełnowęglik przy złym doborze parametrów też nie wybacza.
Praktyczne kryterium:
jeśli otworów w nierdzewce jest niewiele, nieregularne serie, zmienne gatunki – dobre HSS-Co z poprawną geometrią do INOX i solidnym chłodzeniem często wystarczą;
jeśli w nierdzewce wierci się seryjnie, powtarzalnie – pełnowęglik z chłodzeniem wewnętrznym zazwyczaj zwraca się szybko, zwłaszcza powyżej średnic 5–6 mm.
Do tego dochodzi sztywność maszyny i oprawek. Na lekkim centrum bez chłodzenia przez wrzeciono pełnowęglikowe wiertło do nierdzewki pracuje na granicy możliwości. W takiej sytuacji mocne HSS-Co z odpowiednią powłoką bywa po prostu rozsądniejszym wyborem.
Geometria wiertła do nierdzewki – kąt wierzchołkowy, podszlifowania, rowki
Wiertło „od wszystkiego” ma najczęściej kąt wierzchołkowy 118°, uniwersalny pod zwykłe konstrukcyjne stale i aluminium. W nierdzewce lepiej sprawdza się kąt 130–140°, który:
zmniejsza siłę osiową i ogranicza „wciskanie” wiertła w materiał;
pomaga w uzyskaniu stabilniejszego centru i mniejszej ilości „pływania” na wejściu.
Do tego dochodzą podszlifowania krawędzi i łamacze wióra. Wiertła typowo do INOX często mają charakterystyczny, lekko fasetowany kształt na czole, który pomaga łamać wiór na krótsze odcinki już przy wyjściu z rowka.
Rowki wiórowe w wiertłach do nierdzewki są zwykle:
bardziej polerowane – by wiór nie przyklejał się do rowka;
o nieco większej objętości przy danej średnicy – co poprawia transport wióra do góry, szczególnie w otworach głębszych niż 3–4×D.
Jeżeli w czasie wiercenia wiór wychodzi długimi, spiralnymi „sprężynami”, to sygnał, że geometria lub parametry są nie do końca trafione. Dobrze dobrane wiertło do INOX przy sensownych obrotach i posuwie wyrzuca krótsze, łamane odcinki.
Chłodzenie przy wierceniu – wewnętrzne vs zewnętrzne
Przy nierdzewce chłodzenie podczas wiercenia to często różnica między „jakoś idzie” a stabilny proces. Wiertła pełnowęglikowe z chłodzeniem wewnętrznym robią tu ogromną robotę: emulsyjny strumień uderza w czubek wiertła, chłodzi je i jednocześnie pomaga wyrzucić wiór do góry.
Przy chłodzeniu zewnętrznym sytuacja jest trudniejsza. Płyn często nie dociera do samego dna otworu, tylko chłodzi pierwszy odcinek, a dalej ostrze pracuje „na sucho”. Wtedy zyskuje na znaczeniu:
stosowanie cyklu wiercenia z wycofaniem (peck drilling) – krótsze odcinki wiercenia z regularnym wycofaniem wiertła do wyrzucenia wióra;
umiarkowane obroty i wystarczający posuw – zbyt mały posuw prowadzi do pocierania, a nie skrawania, co natychmiast podnosi temperaturę.
Przy dłuższych otworach (powyżej 5×D) bez chłodzenia wewnętrznego rozsądniej jest zaplanować proces jako kilka etapów: nawiercenie krótszym wiertłem, potem wejście wiertłem długim z agresywniejszym cyklem wycofań. W nierdzewce próba „przeciągnięcia” jednego długiego otworu na raz rzadko kończy się dobrze.
Powłoki na wiertłach do INOX – co naprawdę pomaga
Powłoka w wiertle do nierdzewki ma dwa zadania: zmniejszyć tarcie i wytrzymać wysoką temperaturę. Goły pełnowęglik w nierdzewce zwykle bardzo szybko się wyciera, a na HSS-Co bez powłoki widać przypalenia po kilku otworach.
Najczęściej spotykane rozwiązania:
TiAlN, AlTiN – klasyczne powłoki PVD o dobrej odporności termicznej, sprawdzają się przy wierceniu na sucho lub z minimalną ilością chłodziwa;
Przy frezowaniu temat minimalnej grubości wióra jest już dość znany. Przy wierceniu bywa bagatelizowany – często widok jest taki: nierdzewka, obroty „na oko”, posuw minimalny, żeby „nie zabić wiertła”. Efekt jest odwrotny.
Jeśli posuw na obrót jest zbyt mały, krawędź wiertła nie odcina wióra, tylko ślizga się po materiale. W nierdzewce oznacza to błyskawiczne utwardzenie warstwy wierzchniej i gwałtowny wzrost temperatury. Wiertło zaczyna trzeć, łamacz wióra przestaje działać, a przy pierwszej okazji ostrze się wyszczerbia lub pęka.
Dobrze jest trzymać się zasady, że nawet przy małych średnicach posuw na obrót nie spada poniżej wartości zalecanych przez producenta – jeśli masz wątpliwości, lepiej lekko podnieść posuw niż drastycznie go obniżyć. Gdy maszyna ma problem z utrzymaniem takiego obciążenia (słychać wyraźne „duszenie się”), zwykle łatwiej zejść trochę z obrotów niż „ratować” się mniejszym posuwem.
W praktyce często pomaga test: na krótkim otworze zwiększaj stopniowo posuw, obserwuj kształt i kolor wióra. Gdy wiór zaczyna być równy, krótszy, a dźwięk wiercenia stabilny – jesteś bliżej sensownych warunków skrawania niż przy „łaskotaniu” dna otworu.
Rozwiercanie i fazowanie otworów w nierdzewce – osobne narzędzia czy „kombajn”
Przy otworach pod gwint, pasowanie czy uszczelnienia w nierdzewce kusi, żeby użyć jednego narzędzia „od wszystkiego”: wiertło z fazą, czasem dodatkowo z możliwością rozwiercania. Mechanicznie działa to, ale trwałość ostrzy bywa słaba, a jakość otworu – nierówna.
Bezpieczniejszy, choć na pierwszy rzut oka mniej „ekonomiczny” wariant to rozdzielenie operacji:
wiercenie pełnowęglikowym lub HSS-Co narzędziem zoptymalizowanym pod INOX, z dobrym chłodzeniem i poprawnym posuwem;
osobne fazowanie – frez stożkowy lub pogłębiacz o geometrii do stali, najlepiej też powlekany; nawet proste HSS z przyzwoitą powłoką często radzi sobie lepiej niż „kombajnowe” wiertło z małą fazą;
przy wyższych wymaganiach jakości – rozwiercanie rozwiertakiem z jasną geometrią do nierdzewki, najlepiej w sztywnej oprawce z minimalnym biciem.
Ten podział szczególnie pomaga tam, gdzie otwór jest mały, a wymagana jest idealna fazka pod o-ring albo płaska powierzchnia pod łeb śruby. Nierdzewka nie lubi „szorowanych” powierzchni – osobne narzędzie z ostrą krawędzią i lekkim skrawaniem zostawia zdecydowanie czystszy ślad.
Typowy przykład z warsztatu: przy przejściu z wierteł „z fazą” na zwykłe wiertło + osobny pogłębiacz czołowy, zużycie wierteł spadło, a problem z przypalonymi fazkami właściwie zniknął. Czas cyklu zmienił się minimalnie, ale ilość reklamacji i poprawek spadła odczuwalnie.
Kontrola bicia i ustawienie wiertła – mały detal, duży efekt
Przy wierceniu w nierdzewce często obwinia się materiał lub geometrię, a źródło problemu siedzi w uchwycie. Nawet najlepsze pełnowęglikowe wiertło szybko się poddaje, jeśli ma bić na kilka setek na średnicy.
Warto poświęcić chwilę na:
sprawdzenie bicia na czole wiertła na gotowej oprawce – czujnik zegarowy, szybki obrót wrzeciona ręką i od razu widać, czy uchwyt nie „bije”;
dobór oprawki – do powtarzalnego wiercenia w nierdzewce lepiej sprawdzają się oprawki precyzyjne: ER dobrej jakości, hydrauliczne, termokurcz; budżetowy uchwyt wiertarski na stożku Morse’a potrafi zabić średnicówkę szybciej niż sama nierdzewka;
czyste stożki i chwyt – nawet cienka warstwa brudu lub rdza na trzpieniu wiertła to nadprogramowe bicie i szybsze zużycie jednej strony ostrza.
Przy mniejszych średnicach (poniżej 4–5 mm) nawet niewielkie bicie może generować ogromne obciążenia na krawędzi. Objaw: „tajemnicze” łamanie wierteł przy wejściu lub wyjściu z otworu, mimo poprawnych parametrów skrawania.
Gwintowanie w nierdzewce – gwintownik czy gwintowanie frezem
Przy gwintach w nierdzewce wiele osób ma w głowie jedno skojarzenie: „łamiące się gwintowniki, wyciąganie resztek ze ślepych otworów”. Dlatego sensowny dobór narzędzia tutaj to często kwestia spokoju przy pracy, nie tylko czasu cyklu.
Klasyczne gwintowniki maszynowe do INOX mają specjalną geometrię: większy kąt wiórowy, odpowiednie podszlifowania, często powłoki o niskim tarciu. Sprawdzają się, gdy:
gwintów jest sporo, ale średnice są umiarkowane, np. M3–M10;
maszyna umożliwia dokładną synchronizację posuwu i obrotów (gwintowanie synchroniczne), a luz osiowy wrzeciona jest pod kontrolą;
otwory są przelotowe lub ślepe, ale z rozsądną głębokością (do ok. 1,5×D gwintownika części roboczej).
Przy większych ryzykach (drogie detale, ślepe otwory, kruche gatunki INOX) coraz częściej sprawdza się gwintowanie frezem. Pozornie wolniejsze, w praktyce daje kilka przewag:
przy złamaniu freza z reguły nie zostaje on zakleszczony głęboko w otworze – łatwiej go usunąć;
jeden frez gwintujący ogarnia kilka skoków i klas tolerancji (w pewnym zakresie), więc łatwiej reagować na zmiany produkcji;
proces jest lżejszy mechanicznie – mniejsza siła osiowa, co w nierdzewce i cienkich ściankach bywa kluczowe.
Frez gwintujący pracuje jak mały frez czołowy – wymaga sztywnej maszyny i dobrej interpolacji kołowej, ale odwdzięcza się stabilnością. Przy małych średnicach (M2–M4) i drogich detalach często wychodzi taniej „powoli, ale pewnie” frezem niż później usuwać złamany gwintownik ze ślepego otworu.
Chłodzenie i smarowanie przy gwintowaniu – emulsja, MQL, olej
Gwintowanie generuje więcej tarcia niż typowe wiercenie. W nierdzewce skutki widać natychmiast: przy braku sensownego smarowania gwintownik zaczyna „ciągnąć” materiał, a powierzchnia gwintu jest poszarpana i ciemna.
W zależności od parku maszynowego sprawdzają się różne rozwiązania:
emulsja chłodząco-smarująca – standard w centrach obróbczych; przy gwintowaniu dobrze, jeśli jej stężenie jest po „górnej stronie” zaleceń producenta (lepsze smarowanie);
MQL (minimalne smarowanie mgłą olejową) – dobra opcja przy frezowaniu gwintów i krótszych gwintach; mniejszy bałagan niż przy chłodzeniu zalewowym, a w nierdzewce liczy się przede wszystkim smarowanie, a nie masa chłodziwa;
olej gwintujący miejscowy – w małych warsztatach, przy jednostkowych detalach nadal bardzo skuteczny; kropla na gwintownik lub do otworu potrafi zrobić kolosalną różnicę w jakości gwintu i trwałości narzędzia.
Jeśli gwinty wychodzą poszarpane, warto przed zmianą parametrów spróbować choćby jednorazowo zmienić warunki smarowania. Nierzadko sama zmiana emulsji na nieco „tłustszą” mieszaninę rozwiązuje problem bez kombinowania z geometrią gwintownika.
Narzędzia rozwiercające i pogłębiacze – jak uniknąć bicia i „wgryzania się”
Przy dokładniejszych otworach w nierdzewce pojawia się temat rozwiercania, pogłębiania pod główki śrub czy gniazda czujników. Tutaj często objawia się inny problem: narzędzie „wgryza się” przy wejściu, a potem zaczyna bić, zostawiając nieładne ślady.
Najczęstsze przyczyny to:
zbyt duży naddatek na rozwiercanie – rozwiertak nie tnie równomiernie całą powierzchnią, tylko „szarpie” miejscowo;
zbyt mały posuw – podobnie jak przy wierceniu, zamiast skrawania pojawia się tarcie i przyklejanie materiału do ostrza;
niestabilne prowadzenie – otwór po wierceniu jest już minimalnie „rozklapany”, a rozwiertak nie ma dobrego prowadzenia na pierwszych milimetrach.
Przy nierdzewce pomaga kilka prostych zasad:
trzymać naddatek na rozwiercanie w rozsądnym zakresie – typowo ok. 0,1–0,3 mm na średnicy, zależnie od wielkości otworu i typu rozwiertaka;
nie bać się sensownego posuwu – rozwiertak też potrzebuje minimalnej grubości wióra, szczególnie przy powlekanych narzędziach;
zapewnić stabilne wejście – krótkie prowadzenie, czyste czoło otworu, brak zadziorów po wierceniu, które „naprowadzają” narzędzie krzywo.
Przy pogłębiaczach czołowych (np. pod śruby imbusowe) dobrze działa lekkie wejście helikalne zamiast wbijania się osiowo na pełnej średnicy, jeśli tylko geometria i maszyna na to pozwalają. Siły są wtedy rozłożone łagodniej, a krawędź mniej cierpi.
Monitorowanie stanu narzędzi – proste sygnały, że zbliża się koniec
Nierdzewka rzadko wybacza jeżdżenie narzędziem „do oporu”. Niby jeszcze tnie, ale krawędź jest już zaokrąglona i każde kolejne przejście grzeje detal i samo narzędzie. Zanim pojawi się spektakularne złamanie, proces wysyła zwykle wyraźne sygnały.
Przy frezach i wiertłach w nierdzewce dobrze jest zwracać uwagę na kilka objawów:
zmiana dźwięku – pojawia się „syczenie” zamiast równomiernego „buczenia” skrawania; to często pierwszy sygnał, że krawędź zaczyna się ślizgać;
zmiana koloru wióra – z jasnego staje się coraz ciemniejszy, przy tych samych parametrach chłodzenia;
konieczność korekty posuwu w dół, żeby utrzymać ten sam wygląd powierzchni – jeśli co chwilę „podkręcasz” parametry w jedną stronę, narzędzie zwykle ma już za sobą najlepszy okres.
W prostych warunkach wystarczy kartka zorientowanych czasów pracy lub liczby otworów/elementów na danym narzędziu i sztywny moment wymiany, zanim pojawi się dramat. Nawet tak bazowe podejście często obniża łączny koszt, bo unika się zniszczonych detali i nagłych awarii.
Dobór parametrów skrawania – punkt wyjścia zamiast zgadywania
Przy narzędziach do nierdzewki producenci katalogowo podają zwykle całkiem sensowne zakresy: prędkość skrawania, posuw na obrót, głębokość czy szerokość skrawania. Problem w tym, że w praktyce często startuje się „na wyczucie”, z dużą rezerwą, bo „żeby nie połamać”. I później trudno dojść do stabilnego ustawienia.
Zdrowsze podejście to:
zacząć bliżej dolnej granicy zaleceń producenta, ale nie schodzić poniżej minimalnych posuwów i prędkości;
obserwować wiór, dźwięk i temperaturę detalu – jeśli wiór jest zbyt długi i „gumowy”, można lekko podnieść posuw lub obroty;
wprowadzać pojedyncze zmiany (najpierw posuw, potem dopiero obroty albo odwrotnie), a nie modyfikować wszystkiego naraz;
przy każdym nowym gatunku INOX zapisać zestaw „działa dobrze” – po kilku seriach masz już swój sprawdzony punkt startu, zamiast za każdym razem kręcić gałkami od zera.
Takie podejście daje spokój: narzędzie pracuje blisko optymalnych warunków, a w przypadku problemów wiesz, od czego zacząć korekty — zamiast na chybił trafił zmieniać pięć rzeczy naraz.
Najczęściej zadawane pytania (FAQ)
Jakie gatunki stali nierdzewnej najczęściej obrabia się na CNC i czym się różnią?
W praktyce warsztatowej najczęściej spotkasz cztery grupy: austenityczne (np. 1.4301 / 304, 1.4307, 1.4404 / 316L), ferrytyczne (np. 1.4016 / 430), martenzytyczne (np. 1.4021 / 420) i duplex (np. 1.4462). Z punktu widzenia obróbki zachowują się one zupełnie inaczej, mimo że każda „z nazwy” jest nierdzewna.
Stale austenityczne są miękkie, bardzo ciągliwe i szybko się utwardzają zgniotowo. Ferrytyczne są bardziej spokojne i bliższe zwykłym stalom konstrukcyjnym. Martenzytyczne i duplex to już „twardy przeciwnik”: wysoka wytrzymałość, często hartowanie, silne obciążenie narzędzia. Dlatego sam napis „inox” na rysunku to za mało – warto znać konkretny numer gatunku.
Dlaczego stal nierdzewna tak szybko niszczy frezy i wiertła?
Powód nie leży tylko w twardości, ale w połączeniu trzech cech: niskiej przewodności cieplnej, ciągliwości i skłonności do utwardzania zgniotowego. Ciepło nie ucieka do wióra i detalu tak dobrze jak w zwykłej stali, więc zostaje na ostrzu. Wiór jest lepki i niechętnie się łamie, a cienkie warstwy materiału bardzo łatwo się dogniatają i hartują pod powierzchnią.
Efekt: narzędzie pracuje w coraz twardszej warstwie, przy rosnącym tarciu i gorszym chłodzeniu. Na początku tego nie widać – detal jest „jeszcze ok”, ale w powłoce i na krawędzi tnącej zachodzą już nieodwracalne zmiany. Po kilkudziesięciu sztukach frez nagle pęka i wygląda to jak „bez powodu”.
Jakie narzędzia najlepiej sprawdzają się do stali nierdzewnej – HSS, węglik, płytki?
Do większości operacji w nierdzewce bezpieczniejszym wyborem są narzędzia pełnowęglikowe lub na płytki z dedykowaną geometrią do stali nierdzewnych. Chodzi nie tylko o sam materiał narzędzia, ale o agresywną, dodatnią geometrię, polerowane rowki wiórowe i łamacze zaprojektowane pod lepki, ciągły wiór.
HSS da się stosować przy prostych operacjach i mniejszych prędkościach (np. pojedyncze otwory, małe serie), lecz szybko wychodzi z niego trwałość przy austenicie czy duplexie. Jeśli detalów jest więcej, inwestycja w pełnowęglik z dobrą powłoką PVD lub nowoczesnym CVD zwraca się w liczbie wykonanych sztuk i mniejszej liczbie przestojów.
Czy mogę używać tych samych frezów i parametrów co do „czarnej stali” (S235, C45)?
Można spróbować, ale zwykle kończy się to przegrzewaniem narzędzia, ciągłym wiórem i kilkukrotnie krótszą trwałością. W stali konstrukcyjnej sporo ciepła przechodzi do ciężkiego detalu i wióra; w nierdzewce to ciepło zostaje na ostrzu i w cienkiej warstwie powierzchniowej. Stąd „przypalone frezy” i kolorowe przebarwienia na detalach.
Przy przejściu z czarnej stali na austenit sensowne jest:
obniżenie prędkości skrawania przy jednoczesnym utrzymaniu (a często nawet lekkim podniesieniu) posuwu na ostrze,
dobór narzędzia z geometrią i powłoką dedykowaną do nierdzewki,
poprawa chłodzenia i odprowadzania wióra oraz skrócenie wysunięć.
Taki pakiet zmian dużo lepiej działa niż samo „zdjęcie obrotów” na starym frezie od stali konstrukcyjnej.
Jak ustawić posuw i głębokość skrawania w stali nierdzewnej, żeby nie robić utwardzonego „naskórka”?
Kluczowe jest, żeby nie „głaskać” materiału zbyt małą głębokością skrawania i symbolicznym posuwem na ostrze. Przy zbyt cienkiej warstwie wiór staje się maziowaty, zaczyna się kleić, a stal pod ostrzem zgniata się zamiast się ciąć. Kolejne przejścia freza trafiają wtedy na utwardzoną warstwę, co skraca życie narzędzia.
W praktyce lepiej jest:
ustawić posuw na ostrze w bezpiecznym, ale wyraźnym zakresie zalecanym przez producenta narzędzia (nie w dolnych skrajach tabel),
unikać głębokości rzędu „kilku setek” przy zgrubnej obróbce – lepiej mniej przejść, ale z sensowną głębokością,
dbać o stabilne mocowanie detalu i narzędzia, żeby układ wytrzymał bardziej zdecydowane cięcie.
To często wymaga przełamania lęku przed „za dużym” posuwem, ale właśnie zbyt małe obciążenie ostrza jest jednym z głównych wrogów w inoxie.
Jakie cechy powinno mieć „dobre” narzędzie do stali nierdzewnej pod kątem geometrii i powłoki?
Przy stali nierdzewnej więcej daje odpowiednia geometria niż samo „twardsze” podłoże. Szukaj narzędzi z dodatnimi kątami natarcia, ostrą, agresywną krawędzią oraz polerowanymi rowkami wiórowymi, które ułatwiają odprowadzanie lepkiego wióra. W frezach i płytkach duże znaczenie mają też łamacze zaprojektowane konkretnie do nierdzewki, bo pomagają uniknąć długich, plączących się wiórów.
Jeśli chodzi o powłokę, sprawdzają się nowoczesne PVD i CVD dedykowane do stali nierdzewnych – odporne na wysoką temperaturę, o niskim współczynniku tarcia i stabilne w warunkach przerywanego cięcia. Uniwersalne powłoki „do wszystkiego” potrafią działać, ale ich okno parametrów jest w inoxie dość wąskie i łatwo je „przegotować”.
Od czego zacząć dobór narzędzi do nierdzewki – od katalogu, od gatunku, od operacji?
Najpraktyczniejsze podejście to zacząć od operacji i realnych warunków pracy. Innych wymagań będziesz mieć przy zgrubnym wybieraniu dużej kieszeni, innych przy delikatnym wykańczaniu cienkich ścianek, a jeszcze innych przy wierceniu głębokich otworów czy gwintowaniu. Dopiero do konkretnej operacji dobierasz geometrię i typ narzędzia.
Co warto zapamiętać
„Nierdzewka” to nie jeden materiał – austenityczne, ferrytyczne, martenzytyczne i duplex zachowują się na maszynie zupełnie inaczej, więc bez znajomości konkretnego gatunku łatwo dobrać złe narzędzie i parametry.
Największym wrogiem narzędzi w stali nierdzewnej są: słaba przewodność cieplna, ciągliwość i utwardzanie zgniotowe – ciepło zostaje na ostrzu, wiór jest lepki i długi, a warstwa przypowierzchniowa twardnieje z każdym przejściem.
Za mały posuw i zbyt płytkie skrawanie w austenitach prowadzą do „ugniatania” zamiast cięcia: powstaje mazisty wiór, materiał przykleja się do krawędzi, a kolejne przejścia muszą przebijać się przez utwardzony naskórek.
Przy przejściu z klasycznej stali konstrukcyjnej na nierdzewną kopiowanie tych samych narzędzi i programu CNC kończy się przegrzewaniem, smużeniem powierzchni i kilkukrotnie krótszą trwałością frezów – mimo że twardość nominalna materiału może być zbliżona.
Niedostateczne łamanie wióra (zła geometria, zły CAM) w nierdzewce szybko mści się splątanymi wiórami, zarysowanymi ściankami i dodatkowymi źródłami ciepła, co przyspiesza zniszczenie powłoki i ostrza.
Stale duplex i martenzytyczne wymagają narzędzi „z wyższej półki”: pełnowęglikowych, o dopracowanej geometrii i dedykowanej powłoce PVD/CVD, bo łączą wysoką wytrzymałość z tendencją do utwardzania zgniotowego.
