Skąd się bierze „wypalanie narzędzi” w kieszeniach 2.5D
Co w praktyce oznacza „wypalanie” freza
„Wypalanie narzędzia” to potoczny skrót na kilka zjawisk jednocześnie: przegrzanie krawędzi skrawających, przyspieszone ścieranie, zacieranie się wióra na ostrzu i wykruszenia. Efekt na hali jest prosty: frez przestaje ciąć, zaczyna smużyć, grzać się, hałasować, a po chwili nadaje się do kosza. Z zewnątrz widać zmianę koloru (fiolet, brąz, tęcza), zmatowienie ostrza, wytarcie czoła i łuszczenie się powłoki.
W kieszeniach 2.5D dochodzi jeszcze jeden problem: narzędzie dusi się w materiale. Wióry mają mało miejsca, długo krążą przy ostrzu, temperatura rośnie, a każdy kolejny przejazd jedzie po cieplejszym materiale i gorętszym frezie. W pewnym momencie ostrze już nie skrawa, tylko zaczyna tarcie ślizgowe – jak hamulec bez okładziny.
Najczęściej winny nie jest sam materiał czy powłoka, tylko połączenie niebezpiecznie dużego stepoveru z nadmiernym stepdownem i zbyt odważnymi posuwami. Narzędzie ma za dużą powierzchnię w kontakcie z detalem, za długo utrzymuje się w materiale i nie ma kiedy „odpocząć” ani schłodzić się przez wiór i chłodziwo.
Kontakt powierzchniowy – ile ostrza faktycznie pracuje
Jednym z kluczowych pojęć, które tłumaczy wypalanie narzędzi, jest kąt opasania freza w materiale. Mówiąc prosto: jaki kawałek obwodu narzędzia jednocześnie skrawa. Jeśli stepover (szerokość skrawania, ae) jest mały – np. 10–20% średnicy – frez dotyka materiału tylko małym fragmentem obwodu i szybko wychodzi z kontaktu. Każde ostrze ma chwilę „przerwy”, wiór odpada i zabiera ciepło.
Gdy stepover rośnie do 60–80% średnicy, a w narożnikach chwilowo dochodzi prawie do 180°, sytuacja się odwraca. Duży fragment obwodu narzędzia jest stale zanurzony w materiale. Ostrze przechodzi z trybu: skrawam – nie skrawam – skrawam na tryb: skrawam praktycznie cały czas. Ciepło nie ma dokąd uciec, bo kontakt jest prawie ciągły.
Do tego dochodzi głębokość skrawania (stepdown, ap). Im głębiej narzędzie siedzi w materiale, tym dłuższy odcinek krawędzi wzdłuż osi pracuje jednocześnie. To znowu więcej tarcia, dłuższa droga wióra do wydostania się na zewnątrz i więcej szans, że wiór się „zaplącze” i zetrze powłokę.
Prosta analogia: jazda pod górę na zbyt wysokim biegu
Sytuacja z frezem w kieszeni przy złym doborze stepdownu i stepoveru przypomina jazdę samochodem pod strome wzniesienie na czwórce zamiast na dwójce. Silnik się męczy, temperatura rośnie, auto nie przyspiesza, mimo że wciskasz gaz. Maszyna też „czuje”, że coś jest nie tak: rosną drgania, słychać charakterystyczne „wycie”, wrzeciono widocznie zwalnia przy wejściu w materiał.
Zbyt duży stepover to właśnie ten „za wysoki bieg”. Masz za dużo materiału na szerokość, kąt opasania skacze, obciążenie promieniowe rośnie, a frez zaczyna pełnić rolę hamulca zamiast noża. Dołożysz do tego głęboki stepdown i narzędzie jest dosłownie zaciśnięte w materiale jak tłok w cylindrze bez smarowania.
Jak stepdown i stepover zwiększają temperaturę i drgania
Oba parametry – stepdown i stepover – decydują o tym, jak duży objętościowo wiór chcesz oderwać w jednostce czasu. Daje się to zapisać jako iloczyn kilku elementów: głębokość skrawania (ap), szerokość skrawania (ae), posuw na obrót lub na ostrze (fz) oraz prędkość obrotowa (n). Zwiększając jednocześnie ap i ae, mnożysz obciążenie bez zmiany pozostałych parametrów.
Fizycznie dzieje się kilka rzeczy naraz:
rosną siły skrawania – maszyna zaczyna „ciągnąć”, wrzeciono traci prędkość,
zwiększa się ugięcie freza – szczególnie przy dużym wysięgu i cienkim trzonku,
wzrasta kąt opasania – ostrze dłużej tkwi w materiale,
wióry są grubsze i dłuższe – trudniej je ewakuować z zamkniętej kieszeni.
W efekcie temperatura ostrza szybciej przekracza zakres pracy powłoki. Pojawia się nagłe zużycie, wykruszenia na narożu i charakterystyczne wypalenie przede wszystkim po stronie promieniowej, tam, gdzie kontakt jest największy. Stepdown i stepover same w sobie nie są „złe”, ale w złym połączeniu zamieniają frez w grzałkę, a nie narzędzie skrawające.

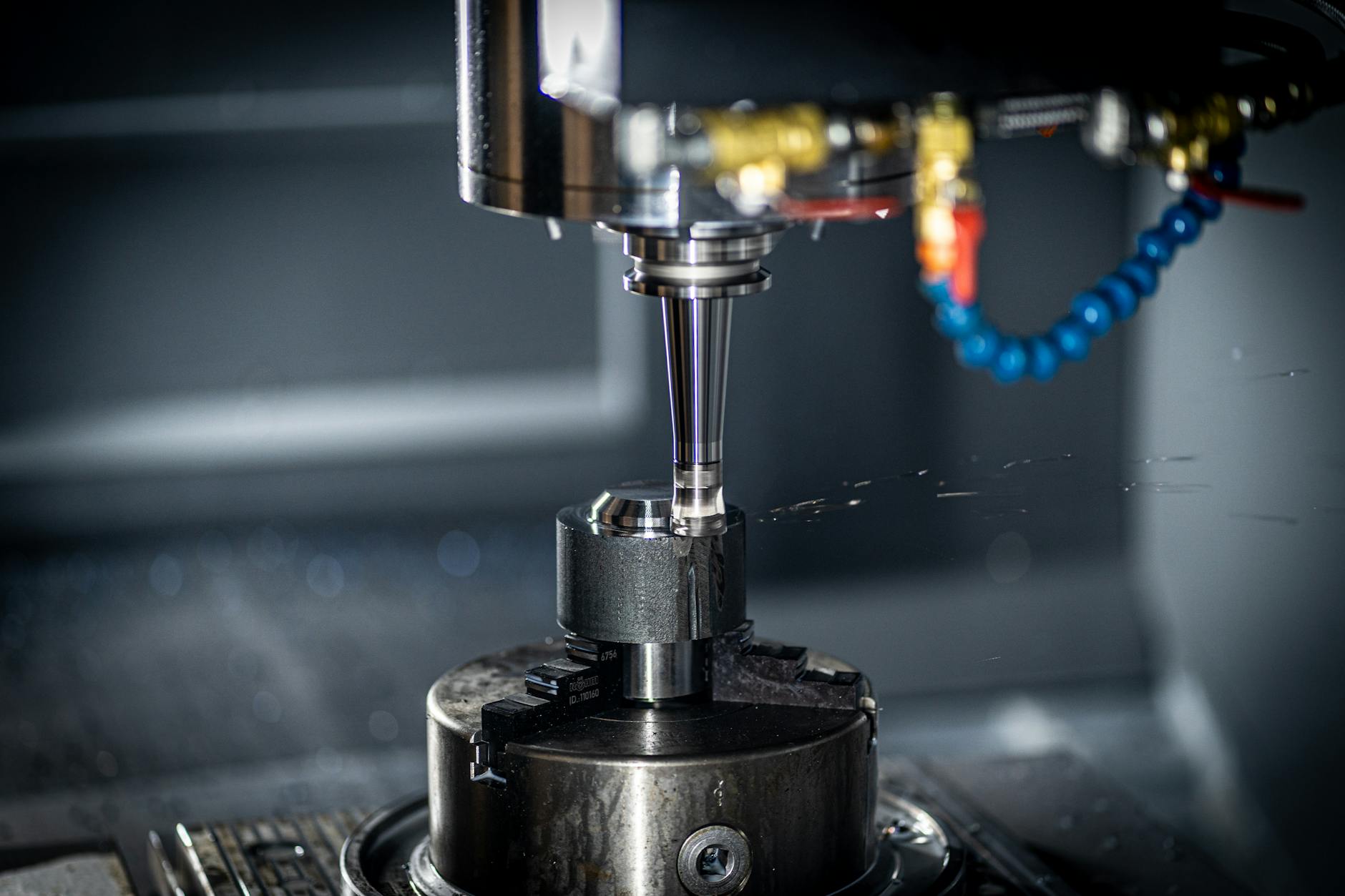

Źródło: Pexels | Autor: Daniel Smyth
Podstawowe pojęcia: stepdown, stepover, głębokość i szerokość skrawania
Definicje stepdown (ap) i stepover (ae) w kieszeniach 2.5D
W frezowaniu 2.5D dwie liczby geometryczne mają kluczowe znaczenie:
Stepdown – głębokość skrawania ap. To różnica wysokości między kolejnymi poziomami obróbki. Jeśli frezujesz kieszeń 20 mm głęboko i ustawisz stepdown 5 mm, potrzebujesz czterech poziomów, aby dojść do dna (nie licząc ewentualnego nadmiaru).
Stepover – szerokość skrawania ae. To odległość w osi XY między kolejnymi przejściami freza. W kieszeni to nic innego jak „krok boczny”. Dla freza 10 mm stepover 3 mm oznacza, że każde kolejne przejście jest przesunięte o 3 mm względem poprzedniego.
Te dwa parametry opisują kształt wióra i stopień, w jakim wykorzystujesz długość oraz średnicę freza. Przy małym ap, ale dużym ae, męczysz głównie promień narzędzia. Przy dużym ap, ale małym ae, obciążasz ostrze bardziej „osiowo”, wykorzystując długość części roboczej.
Parametry geometryczne a technologiczne: co z czym się wiąże
Stepdown i stepover to parametry czysto geometryczne. Same w sobie nie mówią ani o prędkości, ani o mocy. Parametry technologiczne to:
vc – prędkość skrawania [m/min],
n – prędkość obrotowa wrzeciona [obr/min],
fz – posuw na ostrze [mm/ostrze],
vf – posuw liniowy [mm/min].
Związek jest prosty: ap i ae definiują objętość materiału odrywanego w jednym obrocie, a fz i n decydują, jak często przecinasz ten przekrój. Jeśli zwiększasz ap i ae, a nie zmniejszasz fz lub n, rośnie objętość wióra na minutę, a wraz z nią siły i temperatura. Dlatego zmiana stepdownu lub stepoveru wymusza korektę pozostałych parametrów, o ile chcesz utrzymać podobne obciążenie freza.
Jak różne systemy CAM nazywają to samo
Dodatkowe zamieszanie wprowadza nazewnictwo w CAM-ach. To, co jeden program nazywa „stepdown”, inny opisze jako „maximum roughing step” lub „głębokość zstąpienia”. Stepover może występować jako:
szerokość przejścia,
krok boczny,
radial engagement (obciążenie promieniowe),
czasem po prostu w procentach %D (procent średnicy).
Mechanika pozostaje identyczna: ap = stepdown (głębokość), ae = stepover (szerokość). Zanim zaczniesz bawić się zaawansowanymi strategiami, dobrze jest prześledzić w CAM-ie, które pole odpowiada za który parametr – i jak program go interpretuje w narożnikach, wejściach po rampie czy w ruchach jałowych.
Zależności między parametrami: jedno pociąga za sobą drugie
Przy dokręcaniu parametrów skrawania działa prosta zasada: nie da się bez końca zwiększać wszystkiego naraz. Podnosząc stepdown i stepover, trzeba gdzieś „oddawać”:
zmniejszyć fz, aby nie przegrubić wióra przy tej samej prędkości obrotowej,
obniżyć vc (czyli n), aby dać ostrzu więcej czasu na odprowadzenie ciepła,
zredukować ae, gdy świadomie zwiększasz ap (klasyka HSM),
ograniczyć ap, gdy potrzebujesz dużego ae przy klasycznej kieszeni.
Dobór stepdownu i stepoveru w 2.5D polega właśnie na szukaniu takiego zestawu, żeby frez:
nie przekraczał dostępnej mocy i momentu maszyny,
mieścił się w sztywności układu: wrzeciono–uchwyt–frez,
utrzymywał wiór w akceptowalnej grubości,
nie wchodził w niekontrolowany wzrost kąta opasania w narożnikach.
Co naprawdę „dusi” narzędzie: obciążenie promieniowe, osiowe i czas kontaktu
Obciążenie osiowe vs promieniowe – co jest groźniejsze
W frezowaniu kieszeni 2.5D narzędzie pracuje w dwóch głównych kierunkach obciążenia:
osiowo – wzdłuż osi freza, zależne głównie od głębokości skrawania (ap),
promieniowo – prostopadle do osi, związane z szerokością skrawania (ae).
Ogólnie obciążenie promieniowe jest bardziej krytyczne pod względem temperatury i kąta opasania. To ono decyduje o tym, jak duża część obwodu freza jest w kontakcie z materiałem. Wysokie ae oznacza większy kąt opasania, większe „nurkowanie” w narożnikach i gwałtowny wzrost sił bocznych.
Z kolei obciążenie osiowe bardziej wpływa na stabilność narzędzia i ewakuację wiórów. Głęboki stepdown przy małym ae może być bardzo efektywny przy sztywnym układzie i dobrej strategii (np. HSM), ale w słabej maszynie, długim wysięgu lub w zamkniętej kieszeni szybko prowadzi do zakleszczania wiórów i drgań.
Kąt opasania freza i czas kontaktu ostrza z materiałem
W praktyce obciążenie promieniowe można łatwo „przetłumaczyć” na kąt opasania – ile stopni obrotu freza spędza ostrze w materiale. Przy niewielkim ae (<10–20% D) kąt wynosi kilkadziesiąt stopni. Ostrze wchodzi, skrawa, wychodzi, schładza się w powietrzu i wiór odprowadza z niego większość ciepła.
Przy ae rzędu 50–70% D kąt opasania rośnie często do ponad 120–150°. W narożnikach, szczególnie przy klasycznych ścieżkach równoległych, chwilowo może zbliżyć się do 180°. To oznacza, że ostrze przez dużą część obrotu nie ma ani momentu „odpoczynku”, ani czasu na oddanie ciepła. Temperatura narasta wykładniczo.
Czas kontaktu to drugi kluczowy element. Im mniejszy jest posuw obwodowy przy dużym kącie opasania, tym dłużej jeden i ten sam fragment ostrza „mieli” materiał zamiast go efektywnie ścinać. Efekt podobny jak przesuwanie papieru ściernego po metalu bez docisku – ciepło rośnie, a urobek nie chce odchodzić.
Dlaczego kombinacja dużego stepoveru i głębokiego stepdownu jest tak niebezpieczna
Połączenie dużego stepoveru (np. 60–70% D) z głębokim stepdownem (powyżej 1×D) w kieszeni 2.5D jest jak jazda z przyczepą po lodzie – czasem się uda, ale jak zacznie się ślizgać, wszystko dzieje się nagle. Co się wtedy dzieje z frezem?
Pracuje długi odcinek krawędzi wzdłuż osi (duże ap), więc całe ostrze się nagrzewa.
Znaczna część obwodu narzędzia jest w kontakcie (duże ae i kąt opasania).
Wióry są grube, długie i mają ograniczone miejsce w kieszeni.
W narożnikach kąt opasania jeszcze rośnie – lokalne przeciążenie promieniowe.
W takiej konfiguracji każde pogorszenie chłodzenia (zatkane dysze, brak nadmuchu powietrza, słaba mgła olejowa) działa jak zapalnik. Ostrze zaczyna się przegrzewać, wióry przyklejają się do krawędzi, rośnie tarcie, po czym następuje nagły spadek trwałości. Z zewnątrz wygląda to jak „nagłe wypalenie”, choć tak naprawdę zadziałała kumulacja kilku zbyt agresywnych decyzji.

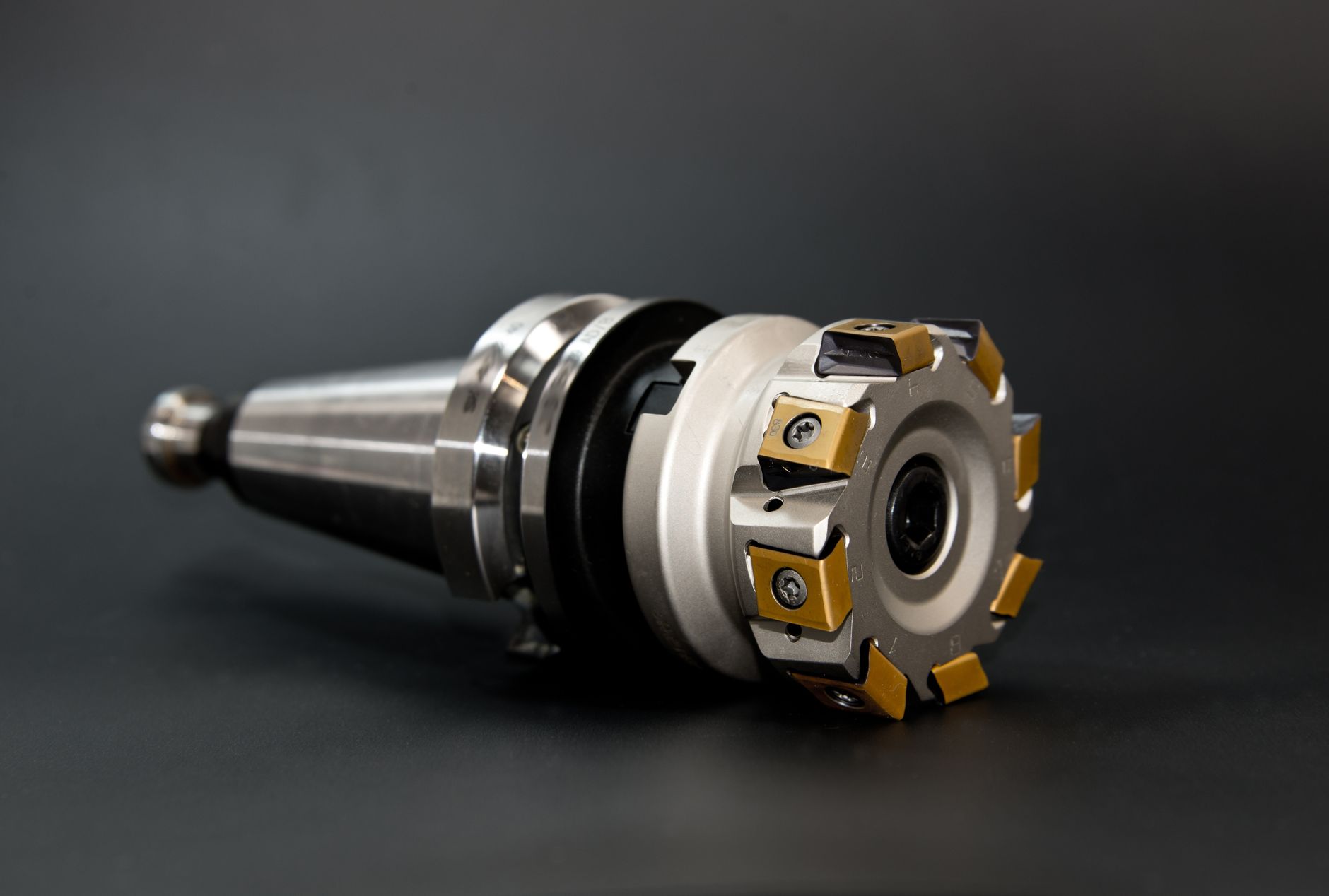

Źródło: Pexels | Autor: Pixabay
Ograniczenia, od których trzeba zacząć: maszyna, uchwyt, frez, materiał
Maszyna: sztywność i moc, a nie tylko „ile ma kW na tabliczce”
Zanim zaczniesz kręcić suwakami stepdownu i stepoveru, trzeba odpowiedzieć na pytanie: co ta konkretna maszyna realnie udźwignie. Teoretyczna moc wrzeciona to jedno, a zachowanie przy pełnym obciążeniu w narożniku kieszeni – drugie.
Na wybór ap i ae wpływają przede wszystkim:
sztywność konstrukcji – mała „odkuwka” z lekkim stołem nie pozwoli na takie same głębokości i szerokości jak ciężkie centrum poziome,
charakterystyka wrzeciona – gdzie jest maksimum momentu, czy spadek momentu przy wyższych obrotach jest stromy,
jakość prowadnic i ich stan – luzy, zużyte śruby kulowe, wibracje przy szybkich zmianach kierunku.
Przy maszynie o słabej sztywności trzeba ograniczyć albo stepdown, albo stepover – często rozsądniej jest zmniejszyć ae i pracować „wysoko, ale wąsko”. W mocnym centrum z dobrym wrzecionem można bezpiecznie iść głębiej (większe ap) przy małym ae, opierając się na strategiach trochoidalnych lub adaptacyjnych.
Uchwyt i oprawka: ile sztywności naprawdę dociera do freza
Z punktu widzenia freza nie ma znaczenia, że maszyna ma 30 kW, jeśli narzędzie siedzi w zużytym ER-kolku trzymanym „na pół gwintu”. Uchwyt jest najsłabszym ogniwem wielu zestawów. Długi, cienki trzonek freza w zwykłym oprawniku potrafi zabić nawet najlepsze parametry z katalogu.
Kilka praktycznych punktów odniesienia:
im dłuższy wysięg freza z oprawki, tym bardziej trzeba redukować ap i ae; przy wysięgu 5×D nie ma sensu udawać, że można frezować jak przy 2×D,
uchwyty zaciskowe wysokiej precyzji (HP, shrink-fit, hydrauliczne) pozwalają bezpiecznie iść w głębszy stepdown przy małym ae, bo lepiej tłumią drgania,
„zwykły” uchwyt ER z długim nakręcanym noskiem to prośba o ograniczenie agresji – lepiej tam trzymać raczej średni ap i umiarkowany ae.
Jeżeli podczas prób z większym ap i ae słyszysz wyraźny, „śpiewający” dźwięk, a na powierzchni ścianek kieszeni pojawiają się fale, to często nie frez, ale właśnie uchwyt mówi „stop”. To sygnał, żeby skrócić wysięg albo zejść z parametrami.
Sam frez: geometria, liczba ostrzy, powłoka
Ten sam stepdown i stepover zadziałają zupełnie inaczej dla freza 2-piórowego o dużym rowku wiórowym, a inaczej dla 6-piórowej „kulki” do wykańczania. Geometria freza narzuca sensowny zakres ap i ae.
Najważniejsze cechy z punktu widzenia kieszeni 2.5D to:
liczba piór – mniej ostrzy daje więcej miejsca na wiór; przy klasycznym zgrubianiu kieszeni często lepiej sprawdza się frez 2–3-piórowy z większym ap i mniejszym ae niż 4–6-piórowy,
długość części roboczej – jeśli krawędź tnąca ma 15 mm, to stepdown 20 mm po prostu nie ma sensu; przy projektowaniu ap bezpiecznie zostawić 1–2 mm marginesu do końca ostrza,
geometria czoła i naroża – frez z zaokrągleniem naroża zniesie większe ap niż frez z ostrym narożem, który szybciej się wykruszy przy silnym obciążeniu promieniowym,
powłoka – powłoki odporne na temperaturę (np. TiAlN) pozwalają znieść krótkotrwałe przegrzewanie, ale nawet one nie wybaczą permanentnego „wypalania” krawędzi przy za dużym ae.
Dobrym nawykiem jest traktowanie danych katalogowych jako górnego sufitu, a nie punktu wyjścia. Jeśli producent podaje np. ap max = 1,5×D i ae max = 0,5×D, to połączenie obu wartości jednocześnie ma sens tylko w idealnych warunkach – sztywna maszyna, krótki wysięg, dobre chłodzenie.
Materiał i warstwa wierzchnia: z czego i z jakiej „skóry” frezujesz
Ten sam stepdown i stepover będą łagodne w aluminium, a zabójcze w stali narzędziowej po hartowaniu. W kieszeniach dochodzi jeszcze jeden element: warstwa wierzchnia – naddatek, odlew, zgorzelina, powłoka galwaniczna.
Kilka typowych scenariuszy:
aluminium – duże ap i spore ae są możliwe, jeśli masz porządną ewakuację wiórów; głównym wrogiem jest przyklejanie się materiału do krawędzi i „zaślepianie” rowków,
stale konstrukcyjne – umiarkowane ap i ae, za to większy nacisk na stabilny posuw i chłodzenie; zbyt mały wiór i duży kąt opasania szybko prowadzą do ścierania i przegrzewania,
stale hartowane i narzędziowe – tu wszelkie eksperymenty z dużym ae przy głębokim stepdownie kończą się błyskawicznym wypaleniem naroża; częściej opłaca się frezować „wysoko i wąsko” (duże ap, małe ae) lub nisko z jeszcze mniejszym ae,
żeliwo – generuje twarde, abrazyjne opiłki; zbyt duże ae przy kiepskim odciągu wiórów powoduje „młyn” pod krawędzią i przyspieszone ścieranie powłoki.
Jeśli obrabiasz materiał z twardą zgorzeliną lub niepewną powłoką, sensownie jest pierwszy poziom zrobić łagodniej: mniejszy ae, ewentualnie mniejszy ap, a dopiero w „czystym” materiale przejść na docelowe ustawienia. To prosta zmiana, która często ratuje pierwszą krawędź tnącą od natychmiastowego zgonu.
Jak dobrać stepover w 2.5D, żeby frez zaczął „oddychać”
Punkt wyjścia: procent średnicy zamiast „na oko”
Najprostszy sposób ogarnięcia stepoveru to przestać myśleć w milimetrach, a zacząć w procentach średnicy freza. „3 mm stepoveru” może być i 30%, i 75% – w zależności od tego, czy pracujesz frezem 10 mm, czy 4 mm.
Jako punkt startowy dla kieszeni 2.5D można przyjąć orientacyjnie:
wykańczanie: 3–10% D (często jako jedna lub dwie przebieżki po konturze).
Te liczby nie są prawem fizyki, ale dobrą ramą. Jeśli wchodzisz powyżej 50–60% D przy klasycznej kieszeni, powinno zaświecić się czerwone światełko: „czy mam kontrolę nad kątem opasania i chłodzeniem?”.
Stepover a kąt opasania: kiedy wiór ma czas „odskoczyć”
Stepover przekłada się bezpośrednio na kąt opasania, a ten decyduje, jak długo ostrze jest zanurzone w materiale podczas jednego obrotu. Mały ae oznacza, że ostrze część obrotu spędza w powietrzu – ma czas odprowadzić ciepło i wyrzucić wiór.
Gdy ae rośnie:
kąt opasania zwiększa się,
wiór robi się grubszy (przy tym samym fz),
czas kontaktu jednego fragmentu krawędzi z materiałem rośnie.
Skutek jest taki, że już sama redukcja stepoveru z np. 70% na 35% średnicy często robi cuda: ten sam frez przestaje „jęczeć”, przestają się topić wióry, wraca margines bezpieczeństwa w narożnikach. Obróbka trwa trochę dłużej, ale narzędzie przestaje się wypalać.
Nie tylko liczba: gdzie i jak ten stepover działa
Stepover podany w CAM-ie to jedna wartość, ale w rzeczywistości narzędzie rzadko pracuje w idealnie stałym obciążeniu promieniowym. W kieszeni masz:
wejścia boczne,
dojazdy po rampie lub helisie,
obrabianie narożników,
przebieżki czyszczące.
W narożnikach klasyczna ścieżka równoległa powoduje chwilowe, lokalne zwiększenie kąta opasania – ostrze nagle zaczyna „widzieć” więcej materiału. Dlatego, jeżeli program CAM oferuje kontrolę maksymalnego obciążenia promieniowego w narożach (np. „corner smoothing”, „adaptive clearing”), opłaca się z niej korzystać nawet przy pozornie łagodnym ae. Utrzymanie stałego kąta opasania to jeden z najskuteczniejszych „oddechów” dla narzędzia.
Kiedy większy stepover ma sens, a kiedy tylko podgrzewa frez
Są sytuacje, w których świadomie można (a nawet trzeba) zwiększyć ae. Przykładowo:
płytka, szeroka kieszeń w miękkim materiale, z dobrym chłodzeniem,
obróbka przy małym ap (np. „skrobanie” ostatnich 1–2 mm naddatku),
maszyna o ograniczonym posuwie maksymalnym – nie ma sensu iść w mały ae, jeśli nie możesz podnieść vf.
W takich przypadkach większy stepover skraca czas obróbki, a ap i tak jest na tyle małe, że narzędzie nie zdąży się przegrzać w osi. Kluczem jest wtedy pilnowanie, żeby:
nie mijać się z zalecanym fz producenta (ani za duży, ani za mały),
nie wchodzić w pełne zanurzenie w narożnikach – albo ścieżka adaptacyjna, albo odpowiednie „zaokrąglenia” toru.
Jeżeli jednak próbujesz „ratować” czas obróbki przez maksymalizację ae przy głębokim stepdownie, a masz problemy z dymieniem chłodziwa i niebieskimi wiórami, to jest to klasyczny sygnał, że kierunek jest zły. Wtedy znacznie rozsądniej jest ściąć ae, a ewentualnie lekko podbić ap (o ile sztywność na to pozwala) i przejść na strategię zrównoważonego obciążenia.
Praktyczny test stepoveru: „posłuchaj” freza
Często wystarczy krótka próba na fragmencie kieszeni. Ustaw bezpieczny stepdown (np. połowę tego, co planujesz docelowo), a następnie:
stopniowo podnoś ae w górę (w granicach rozsądku),
zatrzymaj się w momencie, gdy zaczynają pojawiać się wyraźne drgania lub wzrost temperatury.
Ten prosty eksperyment bardzo szybko pokazuje, przy jakim poziomie obciążenia promieniowego układ maszyna–uchwyt–frez „łapie drugi oddech”, a przy jakim zaczyna się dławić. Dopiero wtedy ma sens dopasowywanie stepdownu i prędkości skrawania.

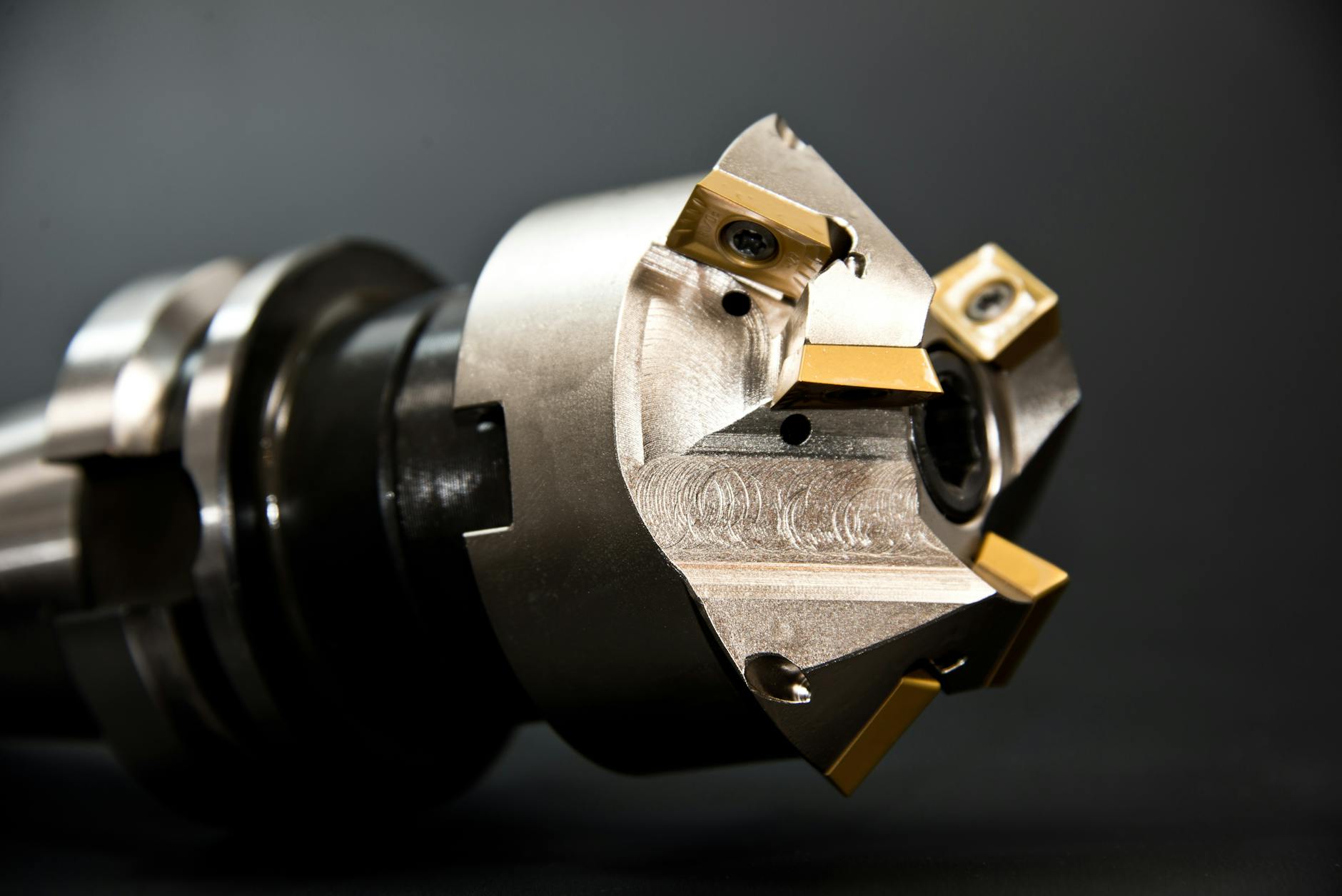

Źródło: Pexels | Autor: Pixabay
Jak dobrać stepdown: wykorzystać długość ostrza, ale nie przesadzić
Stepdown a długość części roboczej: margines bezpieczeństwa
Stepdown kusi: jeśli da się zejść głębiej, to czemu nie? Problem w tym, że cała długość części roboczej nie jest jednakowo sztywna. Najsztywniejszy fragment to okolice oprawki, a najdelikatniejszy – przy czubku.
Przy wyborze ap warto zostawić sobie margines:
nie dochodzić stepdownem do końca części roboczej – zostawić 5–10% długości ostrza „w rezerwie”,
unikać sytuacji, w której przy minimalnych wahnięciach maszyny część gładkiego trzonka zaczyna ocierać o materiał,
pamiętać, że rzeczywiste bicie i ugięcie skracają „użyteczną” długość ostrza.
Jeżeli masz frez z częściowo zeszlifowanym trzonkiem (tzw. „necked”), można pozwolić sobie na nieco większy stepdown, ale nadal sensownie jest trzymać się zasady, że ap nie przekracza 0,8–0,9 długości krawędzi tnącej przy typowych kieszeniach 2.5D.
Sztywność w osi Z: kiedy głębszy stepdown się opłaca
Głębiej nie zawsze znaczy szybciej: kompromis między ap a ae
Głęboki stepdown kusi, bo „zjada” wysokość kieszeni w kilku przejściach. Tylko że frez widzi wtedy materiał nie tylko w osi Z, ale i na boki. Jeżeli jednocześnie masz duże ap i ae, narzędzie dostaje dwa ciężary na raz: duże obciążenie osiowe i duże promieniowe. To klasyczny przepis na wypalenie naroża.
Sensowniej myśleć o ap i ae jako o dwóm suwakach. Podbijasz jeden – drugi lekko cofasz. Przykładowo:
idąc w duży stepdown (np. 0,8 długości krawędzi), zejść z ae do 15–25% D i postawić na ścieżkę adaptacyjną,
jeśli strategia jest klasyczna, bez adaptiva, a naroża nie są łagodzone – trzymać ap w ryzach (np. 0,3–0,5 długości ostrza) i nie szaleć z ae powyżej 40–50% D.
Często lepiej jest wykonać dwa przejścia po 0,5 ap z sensownym ae, niż jedno heroiczne zejście na pełną głębokość, po którym frez ląduje w koszu. Maszyna spędzi przy detalach podobny czas, za to narzędzie przeżyje całą serię, a nie pół pierwszej sztuki.
Stepdown na granicy sztywności: jak „słuchać” kolumny i stołu
Maszyna zawsze komentuje Twoje parametry – tylko nie słowami, a dźwiękiem i śladem na powierzchni. Duży stepdown w kieszeni 2.5D obciąża oś Z w specyficzny sposób: narzędzie „wyciąga” kolumnę, a potem ją puszcza, przy każdym wejściu i wyjściu z materiału.
Kilka sygnałów, że ap jest za głębokie względem sztywności układu:
charakterystyczne „wycie” przy wejściu w pełne zanurzenie, które cichnie, gdy zmniejszysz głębokość o kilka dziesiątych,
lekkie falowanie na dnie kieszeni, układające się jak „fala” zgodna z kierunkiem posuwu,
ślady wyraźnie większego zużycia w środkowej części krawędzi niż przy samym narożu – narzędzie „giba się” jak wędka.
Prosty test: na tej samej ścieżce zmniejsz ap o 20–30% bez ruszania ae i fz. Jeżeli dźwięk się uspokaja, a wióry robią się równiej pofalowane i mniej poszarpane, właśnie znalazłeś granicę, przy której oś Z przestaje walczyć z kątem opasania.
Nie ma obowiązku jechać całej kieszeni jednym, stałym ap. Często dobrze działa stopniowanie stepdownu:
pierwsze zejście płytsze – np. 50–60% planowanego ap,
następne przejścia głębsze, w „czystym” materiale – docelowe ap,
ostatnia warstwa przy dnie znów nieco płytsza, żeby nie przeciążać naroża, gdy zbliżasz się do pełnej głębokości kieszeni.
Takie rozwiązanie szczególnie pomaga przy materiałach z twardą skorupą lub zanieczyszczeniami przy powierzchni. Frez nie musi brać na siebie maksymalnego obciążenia tam, gdzie ryzyko wyszczerbienia krawędzi jest największe. Trochę jak schodzenie do piwnicy: na pierwszym, słabo oświetlonym stopniu idziesz ostrożniej, niż gdy już znasz układ schodów.
Stepdown a ewakuacja wiórów w głębokiej kieszeni
Im głębszy stepdown, tym dłużej wiór jedzie razem z frezem „w szybie” kieszeni. Bez skutecznego wyrzutu robi się z tego betonowy korek. Przy 2.5D często bagatelizuje się ten problem, bo „to przecież nie jest głębokie wiercenie”. A jednak przy wąskich, głębszych kieszeniach scenariusz jest podobny.
Jeżeli:
wióry zaczynają się kruszyć na pył zamiast ładnie się zwijać,
słychać, jakby frez „mielił piasek”,
kolor wiórów robi się coraz ciemniejszy z każdym kolejnym poziomem,
to znak, że stepdown jest za duży w stosunku do możliwości ewakuacji wiórów. Wtedy paradoksalnie zejście o 1–2 mm płycej i lekkie zmniejszenie ae może skrócić całkowity czas obróbki – frez przestanie walczyć z własnym śmietnikiem i zacznie znów ciąć metal.
„Kieszeniowy” kompromis: ap kontra liczba poziomów
Przy programowaniu kieszeni wielu operatorów patrzy na ilość poziomów Z jak na wróg numer jeden. Im mniej, tym lepiej, prawda? Niekoniecznie. Czas zjedzony przez jeden dodatkowy poziom stepdownu bywa śmiesznie mały w porównaniu z czasem straconym na wymianę freza i ponowienie detalu.
Zamiast pytać: „ile poziomów mogę wyciąć?”, lepiej spytać: „ile poziomów potrzebuję, żeby krawędź przeżyła serię?”. Zmiana z 3 poziomów po 8 mm na 4 poziomy po 6 mm wygląda na stratę czasu, ale:
każde przejście jest lżejsze,
maszyna mniej się męczy w osi Z,
łatwiej utrzymać powtarzalność wymiarów i jakość dna kieszeni.
Przy seryjnej produkcji takie „miękkie” podejście nagle daje twarde liczby: mniej przestojów, mniej poprawek, tańsze zużycie narzędzi na sztukę.
Stepdown przy różnych strategiach: klasyka vs. adaptiv
Ta sama liczba ap zachowuje się zupełnie inaczej w zależności od strategii ścieżki. Przy klasycznej kieszeni równoległej narzędzie ma momenty, w których pracuje prawie na pełne opasanie – np. w narożnikach. Duży stepdown w takim układzie podkręca każdą nierówność obciążenia.
Z kolei przy strategii adaptacyjnej ap można spokojnie podnieść, bo CAM pilnuje stałego obciążenia promieniowego. Warunek: faktycznie korzystasz z małego ae i masz rozsądnie ustawione ograniczenia wejść (helisy, rampy). Jeżeli ktoś odpala adaptiva z ae rzędu 40–50% D i długim, cienkim frezem, to żadna „magia HSM” nie pomoże.
Praktyczny podział może wyglądać tak:
klasyczna kieszeń: ap 0,3–0,5 długości ostrza, ae 30–50% D,
adaptive/trochoidalne: ap 0,6–0,9 długości ostrza, ae 10–25% D.
Oczywiście to tylko rama startowa – konkretny materiał i maszyna szybko ją skorygują. Ale sama zmiana myślenia: „duży ap tylko wtedy, gdy mam mały ae i równy kąt opasania”, już potrafi uratować wiele frezów przed wypaleniem.
Ślad zużycia jako mapa ustawień stepdownu
Zużyty frez to nie tylko złom – to także raport z obróbki. Sposób, w jaki „zjadło” krawędź, bardzo często zdradza, czy stepdown był dobrany sensownie.
Kilka typowych wzorów:
zużycie skupione przy czubku – ap za małe, frez pracuje głównie na końcówce, reszta krawędzi się nudzi; warto lekko zwiększyć stepdown lub zmienić strategię, żeby włączyć większą długość ostrza,
równomierne zużycie na całej długości krawędzi – ap dobrze wykorzystuje ostrze, prawdopodobnie tu nie ma problemu,
mocne przegrzanie i odbarwienie w górnej części krawędzi (bliżej oprawki) – stepdown blisko maksymalnego, a wióry nie mają gdzie uciec; korekta ap w dół o 10–20% zwykle wystarcza.
W praktyce wystarczy raz czy dwa obejrzeć zużycie pod lupą, żeby następnym razem przy programowaniu ap mieć przed oczami konkretny obraz, a nie tylko tabelkę z katalogu.
Strategia ścieżki a „bezpieczne” ap i ae: kiedy cyfry kłamią
Parametry z katalogu mówią: ap do 1,5D, ae do 0,5D. Kuszące, ale w kieszeni 2.5D dochodzi geometria ścieżki: łuki, zawijasy, lokalne pogrubienia naddatku. Na papierze wszystko się zgadza, a na maszynie frez płonie w pierwszym narożniku.
Dlatego same liczby ap i ae trzeba czytać razem z tym, jak CAM prowadzi narzędzie. Parę pytań, które dobrze sobie zadać przy każdej nowej kieszeni:
czy są nagłe zmiany kierunku przy stałym posuwie, bez łagodnych łuków?
czy w narożnikach kąt opasania skacze na chwilę prawie do pełnego zanurzenia?
czy wejście w materiał odbywa się bocznie w pełnym ap, czy po rampie/helisie z częściowym obciążeniem?
Jeżeli odpowiedź choć raz brzmi „tak, jest ostro”, to bezpieczne jest sztuczne obniżenie jednego z parametrów – najczęściej ae – poniżej tego, co sugeruje katalog. Można też włączyć w CAM-ie funkcje typu „smoothing”, „constant engagement”, „corner slowdown”. Nie skrócą spektakularnie czasu cyklu, ale za to bardzo skutecznie robią miejsce frezowi na oddychanie.
Ramping, helisy i ich wpływ na obciążenie osiowe
Wejście w materiał to moment największego stresu dla freza. Jeśli wjeżdżasz od razu na pełny stepdown w pionie, narzędzie dostaje czysty cios osiowy. Przy miękkim materiale może się „udać”, ale w twardszych stalach taki manewr szybko zmienia ostre krawędzie w rozgrzane kulki.
Zdecydowanie łagodniej zachowuje się wejście:
po rampie – małe ap na jedno okrążenie, narastające stopniowo,
po helisie – frez zanurza się spiralnie, obciążenie krawędzi jest równomierniejsze, a wióry mają gdzie uciec.
Wysokość pojedynczego „schodka” rampy lub skok helisy powinna być zauważalnie mniejsza niż docelowy stepdown. Jeśli przewidujesz ap rzędu 10 mm, zrób rampę na 2–3 mm – frez nie dostanie od razu pełni osiowego obciążenia, tylko „wejdzie w rytm” na bezpieczniejszej głębokości.
Hamowanie w narożach: kiedy spowolnić, żeby przyspieszyć
Przy dużym ap i sensownym ae największy wróg czai się w narożniku. Tam ścieżka zakręca, maszyna często nie wyrabia z dynamiczną zmianą kierunku, posuw chwilami jest mniejszy niż zadany, a kąt opasania rośnie. W efekcie chwilowo masz duży ap, większy niż zakładany ae i mniejszy posuw – czyli wszystko, czego frez nie lubi.
Jeżeli CAM oferuje funkcje:
corner slowdown – redukcja posuwu w zakrętach,
arc filtering/smoothing – wygładzanie toru ruchu łukami,
limit maksymalnego kąta opasania w adaptivie,
warto je włączyć już przy programowaniu. Często można wtedy pozwolić sobie na nieco większy ap przy tym samym ae, bo skokowe przeciążenia znikają. Całkowity czas obróbki i tak się skróci – nie przez większy posuw liniowy, tylko przez brak przestojów, alarmów i wymian narzędzi.
Obciążenie promieniowe i osiowe a czas kontaktu: triada, która wypala lub ratuje frez
Stepdown (ap) i stepover (ae) to tylko dwa z trzech elementów układanki. Trzeci to czas kontaktu krawędzi z materiałem w jednym obrocie, zależny od kąta opasania i prędkości obrotowej. Jeśli ostrze jest „w metalu” przez większość obrotu, a wychodzi w powietrze tylko na chwilę, nie ma kiedy oddać ciepła. Temperatura krawędzi rośnie jak w piekarniku.
Dlatego przy głębokim ap i średnim/dużym ae szczególnie ważne staje się:
utrzymanie odpowiednio dużego fz, żeby wiór nie był zbyt cienki (tarcie zamiast cięcia),
takie prowadzenie ścieżki, by kąt opasania był możliwie stały i niezbyt duży,
zapewnienie realnego chłodzenia – nie tylko „lania” emulsji, ale też fizycznego zdmuchiwania wiórów ze strefy skrawania.
Jeśli mimo względnie „bezpiecznych” ap i ae pojawia się szybkie odbarwienie krawędzi i dym z kieszeni, często wystarczy zmienić strategię z klasycznej na adaptiv, lub radykalnie zmniejszyć ae i odrobić ubytek materiału wyższym ap. Frez dostaje wtedy chwilę oddechu między kolejnymi ugryzieniami, zamiast trzymać zęby w rozgrzanym metalu przez 270° obrotu.
Maszyna, uchwyt, frez, materiał: kto pierwszy „krzyknie dość”
Najważniejsze punkty
„Wypalanie narzędzia” to połączenie kilku zjawisk naraz: przegrzania krawędzi, przyspieszonego ścierania, zacierania wióra na ostrzu i wykruszeń – efektem jest frez, który bardziej smuży i grzeje, niż faktycznie skrawa.
W kieszeniach 2.5D narzędzie dosłownie dusi się w materiale: wióry krążą przy ostrzu, mają mało miejsca na ucieczkę, każdy kolejny przejazd jedzie po coraz gorętszym frezie i materiale, aż skrawanie zamienia się w tarcie ślizgowe.
Głównym winowajcą jest kombinacja zbyt dużego stepoveru z nadmiernym stepdownem i agresywnym posuwem – za duża powierzchnia ostrza jest jednocześnie w kontakcie z detalem, więc narzędzie nie ma kiedy „odpocząć” i oddać ciepła przez wiór i chłodziwo.
Kąt opasania freza w materiale rośnie wraz ze stepoverem: przy małym ae (10–20% średnicy) ostrze ma przerwy w pracy i się chłodzi, przy dużym ae (60–80%, a w narożach prawie 180°) frez skrawa prawie bez przerwy, co błyskawicznie podbija temperaturę.
Większy stepdown oznacza, że jednocześnie pracuje dłuższy odcinek krawędzi wzdłuż osi – rośnie tarcie, wiór ma dłuższą drogę ucieczki, łatwiej o jego „zaplątanie” i zdarcie powłoki, zwłaszcza przy dużym wysięgu i smukłym trzpieniu.
