Współczynnik zaangażowania freza: jak wpływa na posuw i trwałość

Cel operatora: po co w ogóle myśleć o zaangażowaniu freza

Operator czy technolog najczęściej chce trzech rzeczy naraz: stabilnego procesu, przyzwoitego czasu cyklu i przewidywalnej trwałości freza. Współczynnik zaangażowania freza spina te cele w jedno – pokazuje, jak „mocno” narzędzie siedzi w materiale i czy ustawiony posuw ma sens przy danym kontakcie z obrabianym detalem.

Gdy zaangażowanie jest świadomie kontrolowane, znikają typowe problemy: losowe wykruszenia, wiór-kisiel, przegrzane krawędzie, a także sytuacje, w których frez wygląda jak nowy, ale powierzchnia jest fatalna. Zrozumienie, czym realnie jest zaangażowanie promieniowe i osiowe, pozwala dobrać posuw i głębokości skrawania tak, aby frez pracował skrawając, a nie „polerując” albo brutalnie rąbiąc materiał.

Czym jest współczynnik zaangażowania freza i po co go liczyć

Co znaczy, że frez jest „bardziej” lub „mniej” zaangażowany

Współczynnik zaangażowania freza opisuje, jak duża część krawędzi skrawającej faktycznie bierze udział w cięciu. Można to rozpatrywać w dwóch płaszczyznach:

• promieniowo – jaka część średnicy freza pracuje w materiale (szerokość skrawania ae),
• osiowo – jaka długość krawędzi na wysokość wchodzi w materiał (głębokość skrawania ap).

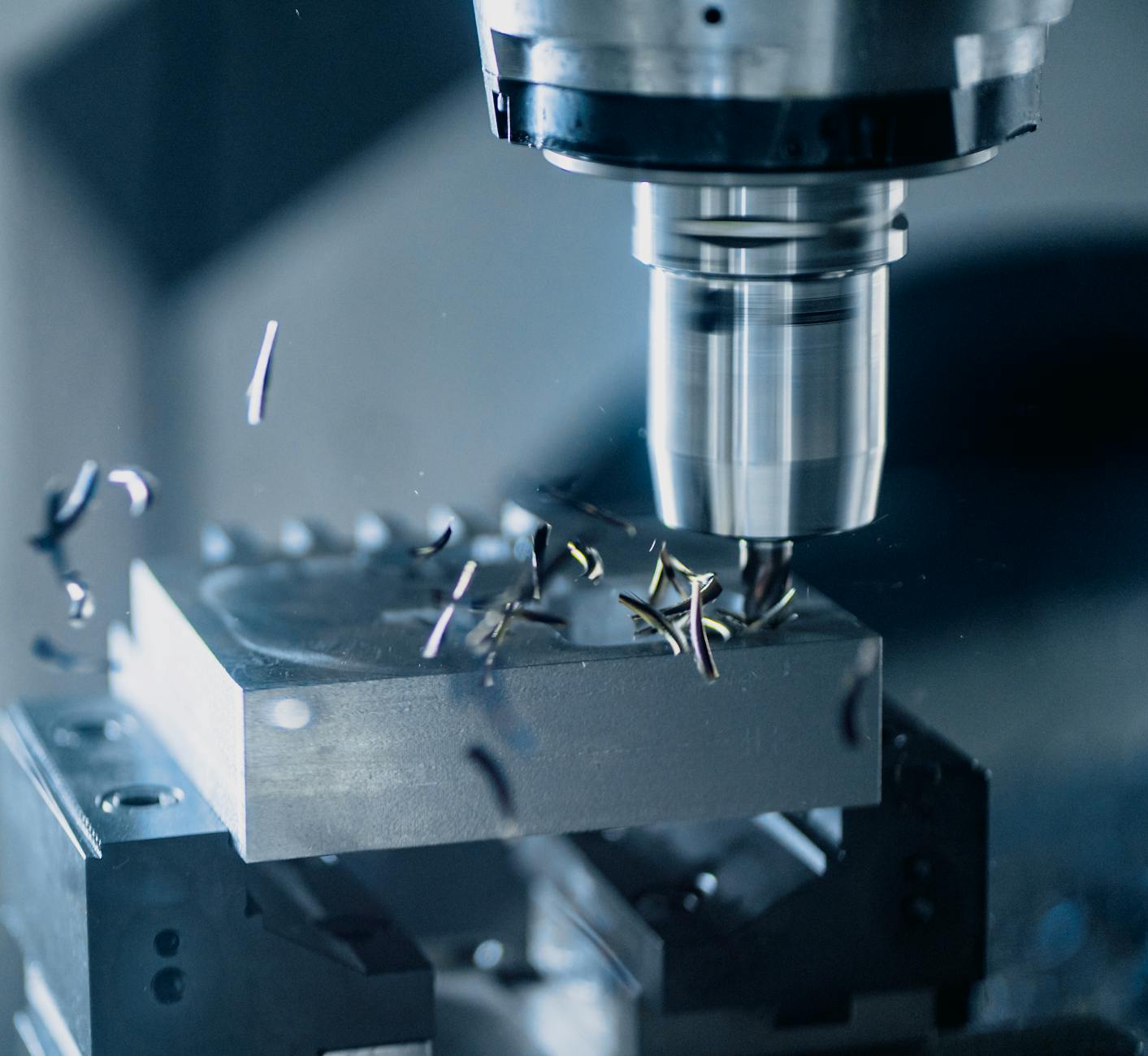

Jeśli frez 10 mm wchodzi w materiał na pełną szerokość (wybiera rowek 10 mm) i na 20 mm wgłąb, to jest zaangażowany „po bandzie”: 100% promieniowo i 20 mm osiowo. Gdy tym samym frezem tylko „liziesz” ściankę na 0,5 mm szerokości i 10 mm głębokości, promieniowo zaangażowanie jest małe, a osiowo spore. Siły, temperatura i charakter pracy narzędzia będą całkowicie inne w obu tych przypadkach.

W praktyce mówi się często: „małe ae”, „duże ae”, „płytko”, „głęboko”. Za tymi potocznymi określeniami kryje się właśnie współczynnik zaangażowania – informacja, jak mocno krawędź freza jest wgryziona w materiał w danym momencie obrotu.

Zaangażowanie promieniowe (ae) i osiowe (ap) – intuicyjne rozróżnienie

Zaangażowanie promieniowe ae to szerokość skrawania mierzona w kierunku średnicy freza. Jeśli frezuje się bokiem freza, ae to po prostu, jak szeroki „wgryz” w ścianę lub dno wykonuje narzędzie. Dla freza o średnicy D:

• ae ≈ D – frezowanie prawie pełną średnicą (wysokie zaangażowanie),
• ae ≈ 0,1–0,3 D – typowe frezowanie zgrubne bokiem,
• ae < 0,1 D – frezowanie małym zaangażowaniem promieniowym, często trochoidalne lub wykańczające.

Zaangażowanie osiowe ap to głębokość wchodzenia freza w materiał wzdłuż jego osi. Dla freza o długości krawędzi 20 mm, ustawienie ap = 18 mm oznacza, że 90% aktywnej krawędzi obrabia. Przy ap = 2 mm pracuje tylko cienki pasek krawędzi przy czubku.

Rozróżnienie jest proste, ale skutki już nie. Zmiana ae zmienia liczbę zębów w kontakcie jednocześnie i kształt wióra. Zmiana ap wpływa mocno na ugięcie narzędzia i rozkład sił wzdłuż krawędzi, a co za tym idzie – na drgania i jakość powierzchni.

Kąt opasania freza jako rozwinięcie pojęcia zaangażowania

Kąt opasania (kąt kontaktu) opisuje, pod jakim kątem obwód freza styka się z materiałem w trakcie jednego obrotu. Przy frezowaniu pełnym frezem (szczególnie przy wejściu w materiał) kąt opasania zbliża się do 180°, a nawet więcej przy pewnych strategiach. Przy delikatnym skrawaniu bocznym ae rzędu 5–10% średnicy kąt kontaktu spada do kilkudziesięciu stopni.

Ten kąt mówi, jak długo ząb pozostaje w materiale podczas jednego przejścia. Wysoki kąt opasania oznacza, że ząb ma długi odcinek cięcia i długi odcinek tarcia po powierzchni. Niski kąt – krótki, „ostry” kontakt: wejście, odcięcie wióra, wyjście, chłodzenie. To bezpośrednio przekłada się na temperaturę i obciążenie termiczne krawędzi.

Kąt opasania wiąże ae z geometrią freza i jest podstawą do obliczenia rzeczywistej grubości wióra. Bez spojrzenia na kąt kontaktu nie da się sensownie korygować posuwu przy zmianie zaangażowania freza.

Dlaczego współczynnik zaangażowania łączy posuw, siły i żywotność freza

Posuw na ząb fz z katalogu zakłada określony charakter pracy – zwykle przyjęte ae, ap i sposób frezowania. Gdy w produkcji zmienisz zaangażowanie (np. przejdziesz na bardzo małe ae, bo chcesz trochoidalnie obrobić głęboki kieszeń), a posuw zostawisz „jak w tabeli”, zmieniasz całkowicie grubość wióra:

• za duży wiór – ekstremalne siły, wykruszenia, drgania,
• za mały wiór – tarcie zamiast skrawania, przegrzanie krawędzi, szybkie „stępienie” bez wyraźnego zużycia.

Współczynnik zaangażowania freza (promieniowego, osiowego i kąt opasania) spina to wszystko w jedno: podpowiada, czy obowiązujący fz nadal daje bezpieczną grubość wióra, czy trzeba go zwiększyć lub zmniejszyć, by utrzymać stabilne cięcie i sensowną trwałość narzędzia.

Podstawowe parametry skrawania a zaangażowanie – szybkie uporządkowanie pojęć

Najważniejsze symbole: n, vc, f, fz, vf, ap, ae

W codziennej pracy operuje się kilkoma podstawowymi parametrami:

• vc – prędkość skrawania [m/min],
• n – obroty freza [obr/min],
• f – posuw całkowity [mm/obr],
• fz – posuw na ząb [mm/z],
• vf – prędkość posuwu [mm/min],
• ap – głębokość skrawania osiowa [mm],
• ae – szerokość skrawania promieniowa [mm].

Te parametry są powiązane prostymi zależnościami. Przykładowo: f = z · fz, a vf = n · f. Gdy zmieniasz liczbę zębów albo obroty, a vf zostaje, zmienia się fz. I na odwrót – gdy zostawisz fz, ale zmienisz obroty, rośnie lub maleje vf. Współczynnik zaangażowania freza dodaje do tej układanki jeszcze jedną warstwę – pokazuje, czy przy danym fz i ae wiór w ogóle ma sensowną grubość.

Jak zwykle dobiera się parametry i gdzie ginie zaangażowanie

Typowy scenariusz na hali wygląda mniej więcej tak: katalog podaje zakres vc i fz, technik lub operator wybiera środek zakresu, zaokrągla do „ładnych” liczb, ustawia ap, ae „żeby nie urwać” i sprawdza, jak maszyna daje radę. Po kilku detalach rodzi się „zwyczajowe ustawienie”: „na tym frezie do tego materiału dajemy tyle i tyle posuwu, tyle na ząb i tyle głębokości”.

Problem pojawia się, gdy geometria detalu wymusza inne zaangażowanie freza niż to, od którego wyszły zwyczajowe parametry. Przykłady:

• standardowo frezujesz bokiem na ae = 0,4D, a nagle trzeba przejść na frezowanie w wąskiej szczelinie z ae ≈ 0,1D,
• z pełnego wchodzenia frezem w materiał przechodzisz do wykańczania cienkiej ścianki małym ap i ae,
• projekt zmusza do głębokiego kieszeniowania przy ap ≈ 2–3D i małym ae.

Jeśli w takich sytuacjach ktoś „kopiuje” posuw z innej operacji, ignorując zmianę zaangażowania, proces przestaje być przewidywalny: albo frez zaczyna się „kisić” i palić, albo detale wychodzą z falami i wykruszeniami na powierzchni.

Jak zmiana jednego parametru ciągnie za sobą resztę

Zmiana szerokości skrawania ae zmienia kąt opasania, a ten zmienia rzeczywistą grubość wióra. To z kolei wymusza korektę fz, a więc i vf. Przy okazji rosną lub maleją siły skrawania – więc może trzeba skorygować ap, żeby nie wprowadzać narzędzia i detalu w drgania.

Przykładowo: ktoś redukuje ae z 0,5D do 0,1D, żeby zmniejszyć siły i uniknąć drgań. Jeśli nie zwiększy fz, wiór stanie się zbyt cienki, a krawędź zacznie się ślizgać po materiale. Zewnętrznie wygląda to „bezpiecznie”: maszyna lekko chodzi, nie ma strasznych dźwięków. Jednak krawędź freza stopniowo się przegrzewa i po pewnym czasie narzędzie traci ostrość dramatycznie szybciej niż przy nieco agresywniejszych, ale poprawnych parametrach.

Typowe tryby frezowania a charakterystyczne zaangażowania

W zależności od typu obróbki, zaangażowanie freza ma inne typowe zakresy:

• Frezowanie pełnym frezem (rowek o szerokości D) – promieniowo ae ≈ D, często ap od 0,5D do 1D. Bardzo wysoki kąt opasania, duże siły i temperatura.
• Zgrubne frezowanie bokiem – ae ≈ 0,2–0,5D, ap w zależności od sztywności układu. Kąt opasania średni, kompromis między wydajnością a obciążeniem freza.
• Frezowanie wykańczające bokiem – małe ae (1–10% D), ap zbliżone do wysokości ścianki. Kąt opasania niewielki, bardzo ważne dostosowanie posuwu.
• Frezowanie dna (planowanie, wyrównywanie) – głównie zmienia się ae w zależności od szerokości pasa obróbki, ap zazwyczaj małe. Zaangażowanie osiowe niewielkie, promieniowe różne.

Świadomy wybór strategii (pełny frez vs małe ae na trochoidalnym torze) to w praktyce świadomy wybór współczynnika zaangażowania freza i tego, jak rozkłada się obciążenie na krawędzi.

Zaangażowanie promieniowe (ae) i osiowe (ap) – co konkretnie wpływa na proces

Jak rośnie obciążenie zęba wraz ze wzrostem ae

Im większa szerokość skrawania ae, tym większa część obwodu freza jest w kontakcie z materiałem. To oznacza, że jednocześnie pracuje więcej zębów, a każdy z nich „ciągnie” wiór na dłuższym odcinku. Efekty:

• rosną średnie siły skrawania w kierunku promieniowym i osiowym,
• każdy ząb jest dłużej w materiale, więc mniej czasu ma na chłodzenie poza materiałem,
• wyraźnie rośnie temperatura w strefie skrawania, zwłaszcza przy nieoptymalnym chłodzeniu.

Przy bardzo dużym ae (pełny frez) obciążenie jest na tyle duże, że nawet drobne niedokładności (bicie narzędzia, niewspółosiowość uchwytu, luz w prowadnicach) potrafią przerodzić się w gwałtowne drgania, wyszczerbienia krawędzi i problemy z jakością powierzchni. W takich warunkach często trzeba obniżać fz w stosunku do wartości katalogowych.

Wpływ ap na ugięcie narzędzia i ryzyko drgań

Zaangażowanie osiowe ap decyduje, jak długa część freza pracuje na raz. Im dłuższa wysięgnięta i obciążona krawędź, tym większe:

• ugięcie narzędzia – szczególnie przy długich, cienkich frezach,

Jak rośnie obciążenie zęba wraz ze wzrostem ap

Przy dużym ap ten sam ząb „ciągnie” wiór na znacznie dłuższym odcinku osiowym. Dla procesu oznacza to kilka rzeczy naraz:

• większy przekrój wióra przy tym samym fz i ae, czyli większe siły skrawania,
• silniejsze ugięcie freza i wrzeciona – im dalej od uchwytu, tym efekt dźwigni jest większy,
• wyższe ryzyko drgań samowzbudnych, gdy narzędzie zacznie „sprężynować” w materiale,
• gorszą jakość powierzchni przy cienkich ściankach – ścianka ugina się pod naciskiem, a po wyjściu narzędzia sprężyście wraca, zostawiając falę.

Przy dużych ap niewielka zmiana fz czy vc może przesunąć układ z obszaru stabilnego w obszar drgań. Wtedy nawet „niby bezpieczne” parametry zaczynają niszczyć krawędź przez cykliczne uderzenia zamiast płynnego cięcia.

Kompromis: duże ap + małe ae czy odwrotnie?

Dylemat pojawia się często: czy lepiej brać głęboko (ap duże) przy małym ae, czy płytko (ap małe) przy większym ae? W praktyce:

• duże ap, małe ae – strategia HEM/HPC, mniejszy kąt opasania, stabilniejsze temperatury, większe możliwości podniesienia fz, ale wyższe wymagania co do sztywności freza i mocowania,
• małe ap, większe ae – klasyczne zgrubne obróbki bokiem, prostsze do „wyczucia”, ale z reguły gorzej znoszą pełne wykorzystanie mocy wrzeciona, szybciej się grzeją promieniowo.

Jeżeli masz problem z drganiami przy dużym ap, a ae jest już niewielkie, często łatwiej jest lekko zmniejszyć ap i podnieść ae przy zachowaniu tej samej objętości zdejmowanego materiału, niż na siłę korygować tylko posuw. Zaangażowanie freza to zawsze kombinacja obu tych kierunków, a nie jeden magiczny suwak.

Współczynnik zaangażowania a warunki odprowadzania wióra

Przy długim kontakcie osiowym (duże ap) i dużym kącie opasania łatwo o „zatkanie” rowków wiórowych, zwłaszcza w materiałach lepkich. Wiór nie ma miejsca na swobodne zwinięcie i ewakuację, więc zaczyna się pakować między zęby a materiał. Skutki są dobrze znane:

• wzrost momentu na wrzecionie,

<li+nagłe skoki sił,

• lokalne zatarcia i wykruszenia krawędzi.

Zmniejszenie ae z jednoczesnym świadomym podniesieniem fz (żeby utrzymać właściwą grubość wióra) często pozwala tego uniknąć. Wiór jest krótszy, grubszy, łatwiej się łamie i opuszcza strefę skrawania. To kolejny przykład, jak zaangażowanie promieniowe i osiowe wprost wpływają na stabilność procesu.

Kąt opasania freza i współczynnik wióra – jak łączą się z posuwem

Geometria kontaktu a grubość wióra chwilowa

Grubość wióra, którą podaje katalog jako fz, to wartość „na płasko” – bez uwzględnienia faktu, że ząb nie wchodzi w materiał prostopadle, tylko po łuku. Chwilowa grubość wióra h w danym kącie kontaktu jest równa:

h(φ) = fz · sin φ

gdzie φ to kąt położenia zęba w stosunku do kierunku posuwu. Maksymalna grubość wióra nie występuje więc ani w momencie wejścia zęba w materiał, ani tuż przed wyjściem, tylko w pewnym punkcie pośrednim. Im mniejszy kąt opasania, tym węższe „okno”, w którym ząb faktycznie tnie, a nie tylko trze o materiał.

Średnia vs maksymalna grubość wióra

Dla posuwu i obciążeń decydujące znaczenie ma maksymalna grubość wióra hmax. W uproszczeniu wiąże się ona z fz i kątem opasania tak, że przy małym ae (np. 5–10% D) to właśnie hmax robi się dramatycznie małe przy niezmienionym fz. Ząb przez większość czasu ociera się o materiał przy bardzo małej grubości wióra, a tylko przez ułamek kontaktu faktycznie zdziera materiał.

Tutaj pojawia się współczynnik wióra (często oznaczany jako kcorr albo podobnie), który przelicza katalogowe fz na rzeczywiste, bezpieczne wartości przy danym kącie opasania:

fz,nowe = fz,katalogowe · kcorr(κ)

gdzie κ to kąt opasania wynikający z ae. Dla małych kątów kcorr jest > 1 (czyli fz trzeba zwiększyć), a dla pełnego freza – < 1 (czyli fz obniżyć).

Jak praktycznie rozumieć współczynnik wióra

Jeśli nie masz pod ręką dokładnych tabel producenta, współczynnik wióra można traktować jako „pokazówkę”, o ile trzeba zmienić fz, gdy zmienia się ae. Przykładowo (schematycznie):

• przy ae ≈ 0,5D – kcorr bliskie 1 (większych korekt zwykle nie potrzeba),
• przy ae ≈ 0,1D – kcorr może być rzędu 1,5–2, czyli fz można bezpiecznie zwiększyć o 50–100%,
• przy pełnym frezowaniu ae ≈ 1D – kcorr < 1, często w granicach 0,6–0,8, więc fz wypada obniżyć.

To tłumaczy, dlaczego przy obróbkach trochoidalnych czy HEM posuwy na ząb „z katalogu” dla zgrubnego frezowania bokiem potrafią być wręcz za niskie. Kąt opasania jest mały, więc żeby krawędź nie tarła, trzeba ją nakarmić grubszym wiórem.

Wpływ kierunku frezowania (współbieżne vs przeciwbieżne)

Kąt wejścia i wyjścia zęba w materiał różni się przy frezowaniu współbieżnym i przeciwbieżnym. Przy frezowaniu współbieżnym ząb zaczyna skrawać od maksymalnej grubości wióra i wychodzi przy wiórze o grubości bliskiej zera. Przy frezowaniu przeciwbieżnym jest odwrotnie – wchodzi w materiał na wiór praktycznie zerowy i kończy na maksymalnej grubości.

W kontekście współczynnika zaangażowania oznacza to, że przy małym ae frezowanie współbieżne daje krótszy odcinek tarcia przy cienkim wiórze, a dłuższy odcinek efektywnego cięcia. To z reguły lepiej dla trwałości krawędzi, zwłaszcza przy materiałach utwardzających się zgniotowo.

Jak zaangażowanie wpływa na posuw – zasady korekty i typowe zakresy

Dlaczego przy małym ae posuw na ząb często trzeba zwiększyć

Zmniejszenie ae intuicyjnie kojarzy się z „odchudzeniem” procesu – mniej materiału, mniejsze siły, „bezpieczniej”. Problem w tym, że jeśli jednocześnie nie podniesiesz fz, grubość wióra spada poniżej zakresu, przy którym ostrze faktycznie skrawa. Zaczyna dominować tarcie, a nie odrywanie wióra.

Przy małym ae i niezmienionym fz typowe objawy to:

• ciepły, często niebieskawy frez mimo małych sił,
• drobne „maty” i przypalenia na powierzchni, szczególnie przy stali nierdzewnej i stopach niklu,
• nagłe, dość szybkie zaokrąglenie krawędzi tnącej bez wyraźnych wyszczerbień.

W takiej sytuacji podniesienie fz nawet o kilkadziesiąt procent potrafi wydłużyć życie narzędzia, a nie je skrócić. Kluczem jest właśnie mały kąt opasania i wynikający z niego współczynnik wióra.

Prosta procedura korekty posuwu przy zmianie ae

Bez dostępu do zaawansowanych kalkulatorów można posłużyć się prostą zasadą krokową. Przy zmianie ae:

1. Ustal, w jaką stronę poszło zaangażowanie promieniowe:
   • ae znacznie zmalało (poniżej 0,25D) – przygotuj się na zwiększenie fz,
   • ae zbliża się do pełnego freza – przygotuj się na zmniejszenie fz.
2. Skoryguj fz według prostych współczynników:
   • ae ≈ 0,2–0,3D – fz zbliżone do katalogowego,
   • ae ≈ 0,1–0,2D – fz × 1,2–1,5,
   • ae < 0,1D – rozważ nawet fz × 1,5–2 (przy zachowaniu ograniczeń maszyny i sztywności),
   • ae > 0,5D – fz × 0,7–0,9 w zależności od sztywności układu,
   • ae ≈ 1D (pełny frez) – często bezpieczne jest fz × 0,5–0,7 w stosunku do typowego frezowania bokiem.
3. Przelicz vf = n · z · fz,nowe i sprawdź, czy mieści się w możliwościach napędu posuwu.

Jeżeli korekta wychodzi bardzo duża, dobrze jest podejść do niej etapami – zwiększyć lub zmniejszyć fz o 20–30%, zrobić próbę, ocenić dźwięk, temperaturę narzędzia i powierzchnię, a dopiero potem iść dalej.

Zmiana ap a posuw – kiedy nie ruszać fz

Zmiana ap przy stałym ae i niezmienionym kącie opasania nie wymusza tak drastycznych korekt fz. Zwykle w pierwszej kolejności reaguje się na:

• drgania – redukcją ap przy pozostawieniu fz,
• moc wrzeciona – dostosowaniem ap do dostępnej mocy i momentu.

Jeśli przy wzroście ap drgania są umiarkowane, a moc wrzeciona jest jeszcze daleko od granicy, sensowniej jest zostawić fz w spokoju i sterować przekrojem wióra ap. Głębsze wejście przy tym samym fz obciąża narzędzie bardziej statycznie, ale nie zmienia charakteru kontaktu zęba z materiałem tak mocno jak radykalna zmiana ae.

Typowe pułapki przy korekcie posuwu

Problemy najczęściej biorą się z dwóch skrajności:

• korekta tylko obrotów, bez ruszania fz – operator zmniejsza n, bo „maszyna wyje”, ale zapomina, że wtedy przy tym samym vf fz rośnie. W efekcie wiór robi się za gruby, a krawędź dostaje w kość,
• zamykanie się na małe fz ze strachu o narzędzie – posuwy na granicy minimalnych możliwości kontrolera powodują mikrotarczenie, szczególnie przy twardych i ściernych materiałach. Frez obiektywnie żyje krócej, choć subiektywnie „pracuje lekko”.

Świadome patrzenie na współczynnik zaangażowania i wynikające z niego korekty fz pomaga wyjść z tego „instynktownego” podejścia i traktować zmianę posuwu jako normalne narzędzie optymalizacji, a nie ostateczność.

Wpływ zaangażowania na trwałość narzędzia, stabilność i jakość powierzchni

Zużycie mechaniczne vs termiczne – dwa różne scenariusze

Jak zaangażowanie „przekłada się” na rodzaj zużycia

Przy dużym zaangażowaniu promieniowym i osiowym (ae i ap wysokie) frez pracuje „pełną parą”. Dominują wtedy obciążenia mechaniczne – ugięcia, mikroudary, lokalne przeciążenia zębów. Jeśli do tego dojdzie zbyt duży fz lub niestabilne mocowanie, krawędź zaczyna się wyszczerbiać, pojawiają się pęknięcia i odpryski. To klasyczny scenariusz przy zgrubnym pełnym frezowaniu w stali konstrukcyjnej na niezbyt sztywnej maszynie.

Przy małym ae, bez korekty fz, rośnie udział tarcia. Wiór jest cienki, ząb długo „ślizga się” po powierzchni, oddaje ciepło do ostrza zamiast w wiór. Zużycie jest wtedy głównie termiczne: wykruszona powłoka, wygładzone czoło, zaokrąglona krawędź bez spektakularnych pęknięć. Obróbka „wygląda spokojnie”, ale narzędzie topnieje w oczach.

Tak naprawdę trwałość krawędzi cierpi w obu przypadkach, tylko z innych powodów. Świadome sterowanie zaangażowaniem polega więc na tym, żeby nie przesadzić ani w stronę „maczety”, ani „pilniczka”.

Minimalna grubość wióra a zaangażowanie

Każdy materiał i geometria ostrza mają pewną minimalną efektywną grubość wióra – poniżej tej wartości ostrze nie tnie, tylko ślizga się, dociskając i nagrzewając materiał. Przy małym kącie opasania ta minimalna grubość jest osiągana dopiero w krótkim fragmencie toru zęba.

Jeśli krawędź przez większość czasu pracuje poniżej tej granicy, pojawiają się typowe symptomy:

• wióry są krótkie, „pyłowe”, często poszarpane,
• frez cicho „piszczy”, ale nie ma charakterystycznego odgłosu energicznego cięcia,
• narzędzie po kilku detalach jest ciepłe mimo niewielkich sił skrawania.

Podniesienie fz przy tym samym, małym ae powoduje, że odcinek h > hmin robi się dłuższy – krawędź krócej trze, dłużej faktycznie zdziera materiał. To z pozoru „agresywne” ustawienie często daje chłodniejszy frez i lepszą trwałość.

Zaangażowanie a stabilność układu i drgania

Duże ae i ap oznaczają większe siły skrawania, a więc mocniejsze pobudzanie całego układu: maszyna – uchwyt – narzędzie – detal. Przy niekorzystnym zgraniu częstotliwości własnych pojawiają się drgania samowzbudne, które bardzo szybko niszczą krawędź, szczególnie na narożach freza.

Zmniejszenie ae działa tu jak „tłumik”: siły natychmiast spadają, znikają piski, poprawia się jakość powierzchni. Trzeba jednak uważać, aby przy tym nie wpaść w reżim zbyt cienkiego wióra. Często skuteczny kompromis wygląda tak:

• obniżenie ae (tempo pobudzania drgań maleje),
• lekkie zwiększenie ap (żeby utrzymać wydajność materiałową),
• korekta fz w górę, by grubość wióra pozostała w zdrowym zakresie.

W praktyce na słabszej maszynie pionowej próba zwiększania wydajności przez pełne zatopienie freza w narożu szybko kończy się dudnieniem. Łagodniejsze prowadzenie – mniejszy ae, bardziej stałe obciążenie zęba i większy, ale kontrolowany fz – potrafi dać lepszą powierzchnię oraz dłuższe życie narzędzia, mimo że frez „wchodzi” płycej promieniowo.

Geometria freza a dopuszczalne zaangażowanie

Nie każdy frez znosi ten sam poziom zaangażowania. Geometria ostrza i rdzenia narzędzia wprost definiuje, jak agresywnie można zmieniać ae i ap bez ryzyka szybkiego zużycia lub złamania.

Najczęstsze zależności są takie:

• frez z dużą objętością rowków wiórowych (cienki rdzeń, duży kąt pochylenia spirali) – lubi mniejsze ap, ale dobrze pracuje przy małym ae i dużym posuwie; typowy wybór do HEM/trochoid,
• frez o grubym rdzeniu i mniejszej spirali – stabilniejszy przy dużym ap i ae rzędu 0,5–1D; lepszy do ciężkich zgrubnych przejść,
• frezy do wykańczania z ostrą, delikatną krawędzią – wrażliwe na duży ae i zbyt gruby wiór, za to bardzo dobrze znoszą niewielkie zaangażowanie z kontrolowaną, powtarzalną grubością wióra.

Jeśli narzędzie „nie trzyma” długościach, mimo rozsądnych obrotów i posuwów, często winne jest nie tyle fz, co rozminięcie między geometrią freza a sposobem jego zaangażowania. Zmiana strategii (np. z pełnego zatopienia na mniejsze ae i większy posuw) potrafi zdziałać więcej niż wymiana na „twardszy” gatunek węglika.

Zaangażowanie a jakość powierzchni i prostopadłość ścian

Przy dużym ae i niewielkiej sztywności układu boczne siły skrawania uginają frez i detal. Ściany wychodzą lekko „wylizane” na górze i „zaciśnięte” na dole, prostopadłość ucieka, a ślady po rowkach zębów są wyraźne. Nawet dobra korekta fz nie wyeliminuje ugięcia, jeśli zaangażowanie promieniowe jest zbyt wysokie w stosunku do sztywności.

Zmniejszenie ae i pozostawienie tych samych obrotów oraz fz zazwyczaj przynosi dwie korzyści:

• spadają ugięcia boczne – ściana wychodzi prostsza,
• wzrasta powtarzalność toru zębów – poprawia się chropowatość i znikają większe „schodki”.

W praktyce często stosuje się taki schemat: zgrubnie większe ae, grubszy wiór, a następnie 1–2 przejścia wykańczające z mniejszym ae i delikatnie skorygowanym fz. Nawet jeśli całkowity czas cyklu rośnie o kilkanaście sekund, zysk na prostoliniowości i jakości powierzchni jest nieporównywalnie większy.

Zaangażowanie w narożach, kieszeniach i przy zmianach kierunku

W narożach kieszeni i przy nagłych zmianach kierunku zaangażowanie promieniowe ae potrafi chwilowo rosnąć nawet kilkukrotnie. Nawet jeśli program zakłada obróbkę bokiem na ae = 0,2D, w ciasnym rogu frez przez moment może być zaangażowany prawie pełnym profilem. To krótkie, ale bardzo ciężkie obciążenie dla krawędzi.

Jeżeli do takiej sytuacji dołoży się już wcześniej podniesione fz (bo pracujemy z małym ae w polu), w narożu frez dostaje „podwójny cios”: duży kąt opasania i gruby wiór. Typowym skutkiem są wykruszenia na narożach zębów, szczególnie przy twardszych materiałach i ostrych promieniach przejścia.

Bez pomocy zaawansowanego CAM-a można trochę złagodzić tę sytuację:

• wygładzić trajektorię – unikać 90° ostrych wejść, stosować zaokrąglenia lub fazowane najazdy,
• lokalnie zmniejszyć vf w newralgicznych odcinkach (cykle z korekcją posuwu po kącie),
• w narożach pracować mniejszym frezem, który generuje mniejsze chwilowe ae przy tym samym promieniu kieszeni.

Sam fakt, że w większości przebiegu operacji używane jest „bezpieczne” małe ae, nie chroni krawędzi, jeśli w kilku punktach ścieżki kąt opasania rośnie prawie do 180°. Posuw i strategia muszą „widzieć” te miejsca.

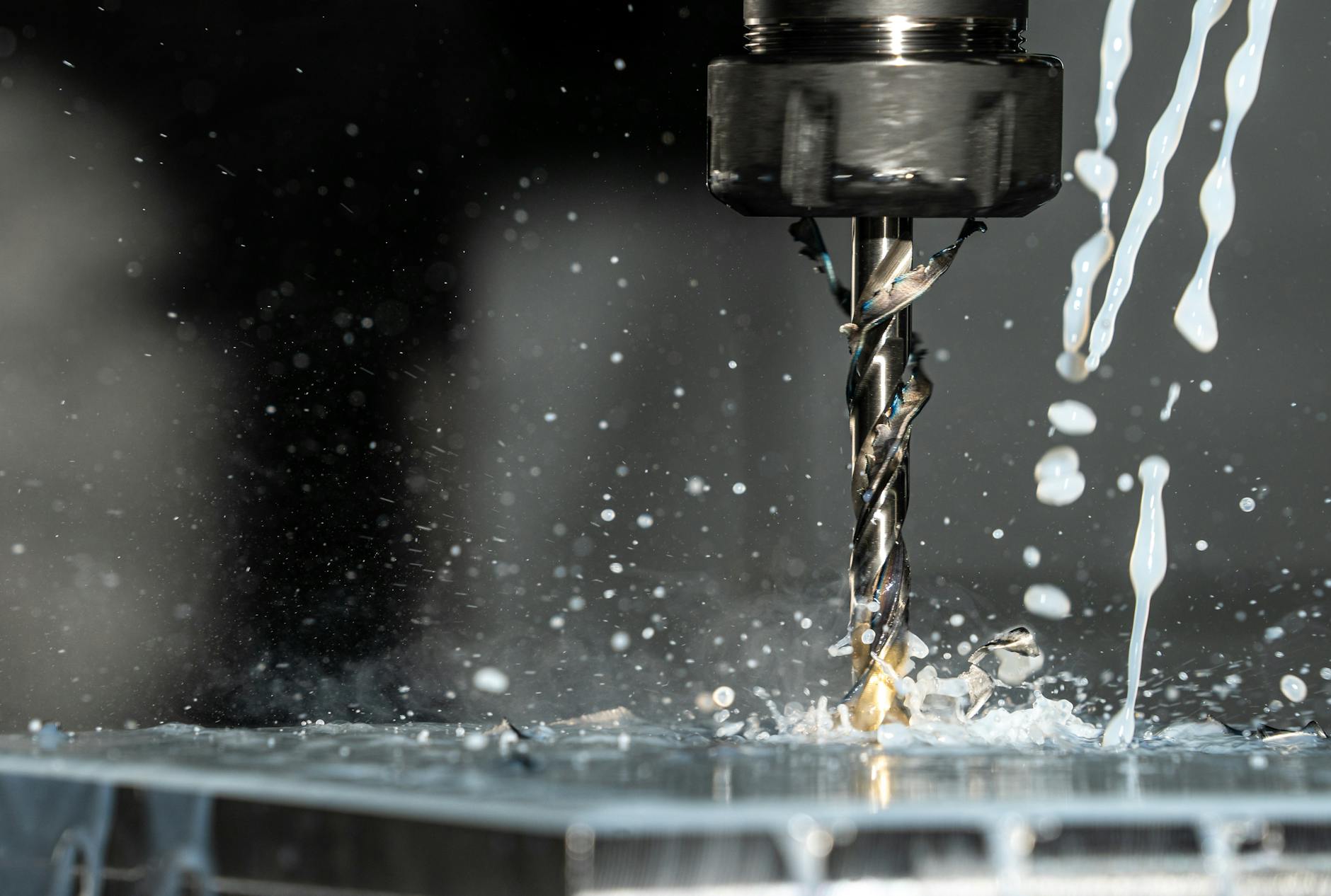

Chłodzenie, smarowanie i ich związek z zaangażowaniem

Przy dużym zaangażowaniu promieniowym i osiowym większość ciepła jest zabierana przez wiór. Gruby, ciężki wiór wynosi energię na zewnątrz, a frez – o ile nie jest przetrzymywany w jednym miejscu – ma szansę utrzymać temperaturę na znośnym poziomie. Chłodziwo ma wtedy bardziej funkcję odprowadzania wiórów i smarowania niż drastycznego chłodzenia krawędzi.

Przy małym ae i zbyt małej grubości wióra sytuacja się odwraca. Wiór słabo „chłodzi”, bo jest cienki i lekki, za to krawędź przenosi większość ciepła na narzędzie. Jeśli dodatkowo chłodziwo trafia w strefę skrawania nieregularnie, mamy cykliczne nagrzewanie i szok termiczny – powłoka pęka, pojawiają się mikrorysy, trwałość gwałtownie spada.

Dlatego przy małym ae zazwyczaj lepiej sprawdzają się dwa podejścia:

• stabilne, dobrze skierowane chłodzenie ciśnieniowe, które konsekwentnie dociera do rowków wiórowych, lub
• świadome przejście na „suche” skrawanie lub lekkie mgłowe smarowanie, ale przy zwiększonej grubości wióra, żeby ciepło faktycznie wychodziło z wiórem.

Sam wybór chłodziwa nic nie da, jeżeli zaangażowanie i fz ustawione są tak, że krawędź głównie trze zamiast ciąć. Najpierw trzeba „uporządkować” geometrię procesu, dopiero potem optymalizować medium chłodzące.

Prosty schemat myślowy przy ustawianiu strategii pod trwałość

Przy doborze ae, ap i fz pod kątem życia narzędzia pomaga krótka sekwencja pytań:

1. Co mnie bardziej ogranicza na tej maszynie i w tym detalu – sztywność, czy moc?
   • jeśli sztywność – unikaj dużego ae, pracuj mniejszym zaangażowaniem promieniowym i koryguj fz w górę,
   • jeśli moc – operuj głównie ap, utrzymując ae i fz w zoptymalizowanym zakresie.
2. W jakim scenariuszu zużycia „umiera” obecnie frez?
   • wyszczerbienia, pęknięcia, odpryski – za dużo mechaniki, rozważ obniżenie ae/ap lub fz przy pełnym kącie opasania,
   • gładko wytarta, zaokrąglona krawędź – za dużo tarcia, za mały wiór, rozważ zwiększenie fz przy małym ae.
3. Czy w ścieżce narzędzia są miejsca chwilowego wzrostu zaangażowania?
   • jeżeli tak – w tych miejscach albo spowolnij, albo zmień geometrię trajektorii.

Po kilku takich cyklach korekt pojawia się „wyczucie”, przy którym zestawie ae/ap/fz frez pracuje równomiernie, nie przegrzewa się i nie wpada w drgania. Wtedy współczynnik zaangażowania przestaje być suchą liczbą z katalogu, a staje się realnym narzędziem do układania strategii pod trwałość, stabilność i jakość.

Najczęściej zadawane pytania (FAQ)

Co to dokładnie jest współczynnik zaangażowania freza?

Współczynnik zaangażowania freza opisuje, jak duża część krawędzi skrawającej naprawdę bierze udział w cięciu. Patrzy się na to w dwóch kierunkach: promieniowo (ae – szerokość skrawania, czyli jaka część średnicy pracuje) oraz osiowo (ap – głębokość skrawania, czyli jak duża część długości krawędzi jest w materiale).

Przykład: frez 10 mm wybierający rowek 10 mm na 20 mm głęboko – ma 100% zaangażowania promieniowego i dużą część krawędzi osiowo. Ten sam frez skrawający bokiem na 0,5 mm szerokości i 10 mm głębokości ma małe zaangażowanie promieniowe i spore osiowe. Siły, temperatura i charakter pracy narzędzia będą w tych dwóch przypadkach zupełnie inne.

Jak współczynnik zaangażowania wpływa na posuw i grubość wióra?

Posuw na ząb fz z katalogu jest dobrany do pewnego typowego zaangażowania (określone ae i ap). Gdy zmieniasz ae lub ap, ale zostawiasz ten sam fz, zmieniasz rzeczywistą grubość wióra. Przy małym ae i niezmienionym fz wiór może być zbyt cienki – frez zamiast ciąć zaczyna się ślizgać po materiale. Przy dużym ae ten sam fz może dać zbyt gruby wiór i przeciążyć narzędzie.

Praktycznie wygląda to tak: zmniejszasz ae, żeby uspokoić drgania i odciążyć maszynę. Jeżeli jednocześnie lekko nie podbijesz fz, proces „cichnie”, ale krawędzie przegrzewają się od tarcia i narzędzie pada szybciej niż na ostrzejszych parametrach. Dlatego posuw zawsze trzeba czytać razem z zaangażowaniem, a nie w oderwaniu.

Jak dobrać ae i ap, żeby frez nie palił się i nie wykruszał?

Zacznij od zaleceń producenta narzędzia dla danego materiału, ale od razu przefiltruj je przez geometrię detalu. Dla większości zgrubnych przejść bocznych sensowny punkt startowy to ae w okolicach 0,1–0,3D i ap możliwie duże, ale jeszcze bez wyraźnych drgań. Przy pełnym frezowaniu (ae blisko D) lepiej zejść z ap i/lub fz, bo rosną siły i kąt opasania.

Jeśli pojawiają się wykruszenia krawędzi, to zwykle znak, że wiór jest za gruby (za duże fz przy danym ae lub za agresywne ap). Z kolei nieładna, przegrzana powierzchnia przy „ładnym” wyglądzie freza to typowy objaw zbyt cienkiego wióra – posuw jest za mały w stosunku do małego zaangażowania promieniowego. Wtedy bezpieczniej jest lekko zwiększyć fz przy małym ae, niż dalej „głaskać” materiał.

Co to jest kąt opasania freza i kiedy muszę o nim myśleć?

Kąt opasania (kąt kontaktu) mówi, pod jakim kątem obwód freza styka się z materiałem podczas jednego obrotu. Przy frezowaniu pełną średnicą kąt opasania może sięgać ok. 180° i więcej, co oznacza, że ząb bardzo długo pozostaje w materiale, długo tnie i długo trze po powierzchni. Przy małym ae (np. 5–10% średnicy) kąt opasania spada do kilkudziesięciu stopni, ząb szybko wchodzi, odcina wiór i wychodzi do chłodzenia.

O kącie opasania trzeba myśleć zawsze, gdy zmieniasz ae. To on decyduje o rzeczywistej grubości wióra i obciążeniu termicznym. Jeśli drastycznie obniżasz ae (przechodzisz np. na frezowanie trochoidalne albo „delikatne” obróbki bokiem), a nie korygujesz fz, to tak naprawdę zmieniasz kąt opasania i psujesz warunki skrawania, choć na pulpicie widzisz te same liczby posuwu.

Dlaczego przy małym ae posuw „katalogowy” często nie działa?

Dane katalogowe są zazwyczaj podawane dla typowego zakresu szerokości skrawania, np. ae ok. 0,2–0,5D. Gdy wchodzisz w rejony ae < 0,1D, znacząco zmienia się kąt opasania i rzeczywista grubość wióra. Jeżeli dalej używasz tego samego fz, co przy większym ae, wiór może być za cienki – narzędzie głównie trze po powierzchni.

Efekt z praktyki: przy przejściu z ae = 0,4D na ae = 0,1D frez zaczyna chodzić „lekko i ładnie”, bez hałasu, ale po kilku detalach krawędzie są „zamulone”, pojawiają się przypalenia lub matowa, poszarzała powierzchnia. Rozwiązaniem jest świadome zwiększenie fz dla małego ae (oczywiście w rozsądnym zakresie i z kontrolą drgań), tak aby wiór był znowu cięty, a nie zgniatany.

Jak zaangażowanie freza wpływa na trwałość narzędzia w praktyce?

Za duże zaangażowanie (wysokie ae i/lub bardzo duże ap) wprost podnosi siły, ugięcia i ryzyko drgań. Objawia się to wykruszeniami, pęknięciami krawędzi, a czasem wręcz urwaniem freza czy uchwytu. Z kolei za małe „efektywne” zaangażowanie, czyli zbyt cienki wiór przy małym ae, powoduje przegrzewanie ostrza od tarcia. Frez wizualnie wygląda jeszcze dobrze, ale nagle przestaje ciąć, zostawia fatalną powierzchnię i szybko wymaga wymiany.

Najdłuższą, przewidywalną trwałość daje praca w przedziale, gdzie frez skrawa stabilnie: bez nadmiernych ugięć, ale z wystarczająco grubym wiórem. Osiąga się to zwykle przez:

• umiarkowane ae, dostosowane do sztywności układu maszyna–uchwyt–detal,
• ap na tyle duże, by wykorzystać znaczną część krawędzi, ale bez wchodzenia w silne drgania,
• korektę fz przy zmianach ae, tak by utrzymać sensowną grubość wióra.

Bibliografia

• Metal Cutting Theory and Practice. CRC Press (2005) – Teoria skrawania, grubość wióra, kąt opasania, obciążenia narzędzia
• Metal Cutting. Butterworth-Heinemann (1984) – Klasyczne zależności między vc, fz, ap, ae i siłami skrawania
• Machining Data Handbook. Metals Handbook Desk Edition, ASM International (1998) – Praktyczne tabele posuwów, prędkości i głębokości skrawania
• Fundamentals of Metal Machining and Machine Tools. Taylor & Francis (2008) – Podstawy frezowania, definicje parametrów skrawania i ich wpływ
• Tool and Manufacturing Engineers Handbook, Vol. 1: Machining. Society of Manufacturing Engineers (1995) – Zalecenia doboru ap, ae, posuwu i strategii frezowania
