Jak ustawić „stock to leave” w 2.5D, żeby wykańczanie nie zbierało za dużo

Po co w ogóle ustawiasz „stock to leave” w 2.5D

Kontrola wymiaru, chropowatości i geometrii w obróbce pryzmatycznej

„Stock to leave”, czyli naddatek na obróbkę wykańczającą, to jedno z tych ustawień w CAM, które decyduje, czy detal będzie mieścił się stabilnie w tolerancji, czy każda kolejna sztuka „wyjdzie jak wyjdzie”. W obróbce 2.5D – kieszenie, kontury, otwory, wręby – naddatek technologiczny pełni trzy główne funkcje: pozwala opanować wymiar, chropowatość i kształt rzeczywistej geometrii.

Podczas obróbki zgrubnej priorytetem jest szybkie zebranie materiału, nie idealny wymiar. Ścieżka zgrubna może powodować lokalne ugięcia narzędzia, większe siły skrawania, a nawet lekki defekt geometrii (np. „beczka” na ścianie kieszeni). Jeśli nie zostawisz naddatku na wykańczanie, frez wykańczający nie będzie miał czego „wyrównać” i wszystkie błędy zgrubnej przejdą na gotowy detal.

Dobrze dobrany naddatek na obróbkę wykańczającą pozwala też ogarnąć chropowatość. Przy większym zbiorze materiału podczas zgrubnej powierzchnia jest pofalowana, widać ślady przejść bocznych. Dopiero lekkie, kontrolowane wykańczanie z małym naddatkiem daje równomierne obciążenie ostrzy i stabilny efekt Ra/Rz. Gdy wykańczanie zbiera za dużo, parametry wygładzenia zamieniają się w półzgrubną, a powierzchnia bywa gorsza niż po rozsądnie ustawionej zgrubnej.

Różnica między naddatkiem na półwykańczanie a na wykańczanie

W 2.5D często mieszają się dwa różne naddatki: jeden na operację półwykańczającą, drugi na wykańczającą. Naddatek na półwykańczanie jest większy – ma zebrać pozostały materiał po zgrubnej, ale tak, żeby narzędzie pracowało już w bardziej stabilnych warunkach. Zwykle jest to jedno lub kilka przejść z mniejszym ap (głębokość skrawania) i ae (szerokość skrawania), ale wciąż z całkiem „zdrowym” wiórem.

Naddatek na wykańczanie to już zupełnie inna historia. Tu chodzi o zebranie cienkiej, przewidywalnej warstwy materiału, którą narzędzie „przypiłuje” do wymiaru i chropowatości. Typowo mówimy o dziesiątych części milimetra promieniowo i podobnym, czasem mniejszym naddatku osiowo. Jeżeli naddatek na wykańczanie ustawisz jak półzgrubną (np. 0,5–1,0 mm na stronę przy małym frezie), to wszystkie zalety wykańczania znikają.

Praktycznie: przy tokach i szlifowaniu zwykle intuicyjnie zostawia się naddatek rzędu kilku–kilkunastu setek. Frezowanie 2.5D działa podobnie, tylko dochodzi kierunek promieniowy i osiowy. Warto w CAM-ie świadomie rozdzielić naddatek na półwykańczanie (czasem „semi finish”) od naddatku na finalne przejście.

Gdy wykańczanie zbiera „prawie nic” albo pół zgrubnej

Skrajności są dwie: zbyt mały naddatek i przesadnie duży. Jeśli wykańczanie zbiera „prawie nic” – np. 0,01 mm na średnicy przy dość zużytym frezie – narzędzie bardziej „głaszcze” niż skrawa. Ostrza trochę trą o materiał, pojawia się smużenie, przyklejanie wióra, powierzchnia jest matowa i poszarpana. W trudniejszych materiałach rośnie temperatura i zużycie krawędzi, zamiast je oszczędzać.

Z drugiej strony, jeśli ustawisz zbyt duży „stock to leave” po zgrubnej, a wykańczającym narzędziem każesz zebrać np. 0,6–0,8 mm promieniowo, to realnie robisz dodatkową zgrubną. Obciążenie freza rośnie gwałtownie, zmienia się zachowanie geometrii (ścianki mogą się uginać), a różnica między pierwszą a ostatnią sztuką w serii zaczyna być widoczna. Pół zgrubnej w przejściu wykańczającym zwykle kończy się pogorszeniem jakości i niestabilnym wymiarem.

Bezpieczniejsza jest lekka nadwyżka, ale w rozsądnych granicach. Jeżeli wiesz, że maszynie zdarza się niedojść dokładnie do wymiaru po zgrubnej (ugięcia, kompensacje), zostaw 0,2–0,3 mm na stronę i wprowadź dodatkowe półwykańczanie. Nie próbuj nadrabiać wszystkiego jednym przejściem wykańczającym, bo skończysz z przeciążeniem freza i problemami z wymiarem.

Wpływ „stock to leave” na żywotność freza i stabilność serii

Prawidłowy naddatek na obróbkę wykańczającą bardzo wyraźnie wydłuża życie narzędzia. Wykańczanie nie powinno „katować” freza – ma pracować w spokojnych warunkach, z umiarkowanym wiórem, bez nagłych pików obciążenia. Jeśli stock to leave jest przewidywalny i stały, możesz ustawić parametry skrawania tak, żeby frez przez większość życia ciął w podobnych warunkach, bez niespodzianek typu „nagle trafił na ściankę z 1 mm naddatkiem”.

W produkcji seryjnej stabilne „stock to leave” przekłada się na powtarzalność. Mniej poprawek wymiarowych, mniej ręcznych korekt w kompensacji promieniowej, mniej niepewności przy pierwszych sztukach z partii. Dobrze zgrany duet: zgrubna (z zaplanowanym naddatkiem) i wykańczająca (z rozsądnym zbiorę) redukuje ilość „niespodzianek” typu: jedna kieszeń w normie, druga już lekko pod wymiar, trzecia wymaga ręcznego poprawiania.

W praktyce wiele problemów z szybkim tępieniem frezów, nierówną chropowatością czy „pływającym” wymiarem bierze się właśnie z nieprzemyślanego naddatku. Zbyt agresywne wykańczanie jest wygodne na ekranie CAM, ale mści się na maszynie i w magazynie narzędzi.

Podstawowe pojęcia: naddatek, stock to leave, promieniowo vs osiowo

Naddatek technologiczny na rysunku i w CAM

Na rysunku technicznym naddatek technologiczny bywa zapisany jako osobna informacja, np. „Naddatek na szlifowanie: 0,3 mm na średnicy”. Wtedy wiadomo, że detal po frezowaniu ma być większy, bo dalsza operacja (szlif, docieranie) zdejmie resztę. Ten naddatek nie zawsze jest równy temu, co ustawiasz w CAM jako „stock to leave” między kolejnymi przejściami.

W CAM-ie naddatek „stock to leave” oznacza, ile materiału ma zostać po tej konkretnej operacji do kolejnej operacji (półwykańczającej, wykańczającej lub innego procesu). Możesz mieć np. 0,5 mm naddatku technologicznego do szlifu, ale wewnątrz frezowania i tak warto zostawić po zgrubnej np. 0,2 mm naddatku na łagodne wykańczanie. Finalnie po wykańczającym frezie nadal zostanie 0,3 mm dla szlifierki.

To rozróżnienie jest istotne: naddatek z rysunku to relacja detalu do wymiaru gotowego; „stock to leave” w CAM to relacja jednej ścieżki do kolejnej. Nie ma sensu ustawiać w CAM od razu całego naddatku technologicznego jako „stock to leave” na wykańczanie, jeśli po drodze chcesz mieć kilka kroków obróbki.

Stock to leave promieniowy (radial) i osiowy (axial)

W obróbce 2.5D o naddatku trzeba myśleć w dwóch kierunkach: promieniowym (boki) i osiowym (dno). Większość systemów CAM pozwala podać niezależnie:

• radial stock to leave – naddatek bokiem freza względem ściany,
• axial stock to leave – naddatek wzdłuż osi narzędzia, czyli na dnie kieszeni, stopniu, płaszczyźnie.

Promieniowy naddatek to typowy „zapas na ścianę”. Jeśli ustawisz 0,3 mm radial, ścieżka zgrubna pozostawi ścianę kieszeni o 0,3 mm „za dużą” (mniej wytoczoną) względem nominalnej geometrii. Ostateczny wymiar ściany zrobi przejście wykańczające z mniejszym, precyzyjnie dobranym zbiorem.

Osiowy naddatek zostawia się na dna i powierzchnie poziome. Przy kieszeni 10 mm głębokiej i axial stock 0,2 mm, zgrubna zatrzyma się na Z = -9,8, a dopiero wykańczający frez „dopchnie” dno do -10,0. W osiowym kierunku warto zachować większą ostrożność, bo praca czołem freza jest bardziej wrażliwa na drgania i geometrię ostrzy.

Naddatek globalny w operacji a lokalne korekty powierzchni

CAM oferuje zwykle dwa poziomy kontroli naddatku:

• globalne „stock to leave” dla całej operacji,
• lokalne korekty dla konkretnych powierzchni (np. osobno ściana, dno, wyspy).

Globalny naddatek ustawia się najczęściej dla obróbki zgrubnej: np. „zostaw 0,3 mm radial i 0,2 mm axial”. Wtedy wszystkie ściany i dna w tej operacji będą miały taki sam zapas. Przy bardziej wymagających detalach przydaje się jednak lokalna kontrola – np. zostawienie większego naddatku na cienką ściankę, a mniejszego na masywną bazę.

Przykład: kieszeń z cienkim żebrem po środku. Dla całej kieszeni ustawiasz 0,3 mm radial, ale na samym żebrze lokalnie zwiększasz naddatek do 0,5 mm. Dzięki temu zgrubna nie „dobija” cienkiej ścianki, a dokładny wymiar i kształt robisz dopiero wykańczaniem lżejszym frezem lub inną strategią.

Zależność „stock to leave” od kompensacji narzędzia (G41/G42)

W klasycznym sterowaniu CNC kompensacja promieniowa G41/G42 pozwala skorygować wymiar ścieżki już na maszynie, bez zmiany programu CAM. Naddatek „stock to leave” i kompensacja promienia narzędzia działają jednak na różnych poziomach.

Stock to leave ustawia relację geometrii wirtualnej w CAM (modelu 3D) do ścieżki narzędzia. Dzięki niemu programuje się, ile materiału ma fizycznie zostać na detalu po danej operacji. G41/G42 modyfikuje położenie narzędzia względem już wygenerowanej ścieżki, kompensując rzeczywisty promień freza i zużycie ostrza.

Jeżeli naddatek w CAM jest źle dobrany (za duży lub za mały), kompensacja G41/G42 niewiele pomoże. Możesz skorygować wymiar o kilka setek, ale nie „odchudzisz” wykańczającego przejścia, które zbiera 0,7 mm zamiast planowanych 0,2 mm. Dlatego stock to leave ustawia się świadomie już na etapie programowania, a G41/G42 traktuje jako narzędzie do precyzyjnego dopieszczania wymiaru, nie do ratowania złej strategii.

Jak przebiega typowa obróbka 2.5D i gdzie decydujesz o naddatku

Standardowa sekwencja: zgrubna, półwykańczająca, wykańczająca

Typowy, zdrowy proces 2.5D to:

1. obróbka zgrubna – maksymalnie wykorzystana moc maszyny i narzędzia, wyraźny naddatek,
2. obróbka półwykańczająca (opcjonalnie) – wyrównanie geometrii, redukcja naddatku,
3. obróbka wykańczająca – precyzyjne dojście do wymiaru i chropowatości.

W prostszych detalach półwykańczanie bywa pomijane, ale przy głębokich kieszeniach, cienkich ściankach i trudnych materiałach często ratuje sytuację. Z punktu widzenia stock to leave, decyzja brzmi: ile zostawić po zgrubnej i czy część tego naddatku oddać w półwykańczaniu, zostawiając na wykańczanie już naprawdę niewielką warstwę.

Przykładowy schemat: zgrubne kieszeni – stock to leave 0,4 mm radial, 0,3 mm axial; półwykańczanie – zbiera do 0,15 mm radial i 0,1 mm axial; wykańczanie – schodzi do zera naddatku. Taki podział sprawia, że żadne z przejść nie jest „zabójczo” ciężkie, a wykańczające narzędzie prawie zawsze skrawa w tych samych warunkach.

Gdzie konkretnie ustawiasz naddatek w ścieżkach 2.5D

Miejsce, w którym decydujesz o „stock to leave”, zależy od typu operacji:

• kieszenie 2.5D – naddatek ustawiasz najczęściej w parametrach „radial/axial stock to leave” dla obróbki zgrubnej; operacje półwykańczające i wykańczające zwykle mają stock = 0 lub bardzo mały lokalny naddatek,
• kontury 2.5D – w obróbce konturowej zgrubnej zostawiasz naddatek promieniowy, a czasem dodatkowo osiowy, jeśli kontur idzie na głębokość; osobna operacja konturu wykańczającego pracuje już „na gotowo”,
• otwory, pogłębiania – stock to leave wykorzystujesz do zostawienia cienkiej warstwy na rozwiercanie, roztaczanie lub frezowanie wykańczające.

Obróbka jednostopniowa vs wielostopniowa a ryzyko „przestrzelonego” wykańczania

Kusi, żeby zrobić kieszeń jednym przejściem zgrubno-wykańczającym: wejść mocno, a na ostatnich ścieżkach tylko „przejechać po ścianie”. Na ekranie wygląda to świetnie, ale w rzeczywistości warunki skrawania cały czas się zmieniają – raz frez zbiera pełen wiór, za chwilę tylko dotyka materiału. Przy takim miksie nawet dobrze dobrany stock to leave nie gwarantuje równych obciążeń, bo geometria detalu „miesza” w zarysie wióra.

Oddzielenie zgrubnej od wykańczającej prostą zasadą „jedna operacja – jedna rola” znacznie ułatwia panowanie nad naddatkiem. Zgrubna ma zabrać materiał jak najtaniej i zostawić równą skorupę; wykańczająca ma ją zdjąć w predictable sposób. Gdy próbujesz łączyć te funkcje, wykańczanie łatwo zamienia się w drugą zgrubną, tylko z większym ryzykiem bicia wymiaru.

Tam, gdzie programujesz „wszystko na raz” (np. adaptiv + wykańczanie w jednej operacji), warto przynajmniej zadbać o końcowe przejścia z ustalonym, stałym zbiorem bocznym i osiowym. Często pomaga dodanie osobnego, jednego lub dwóch okrążeń konturu z dokładnie zdefiniowanym promieniowym naddatkiem – tak, żeby finalny przejazd miał już wiadomy wiór, a nie „co zostało po adaptivie”.

Synchronizacja naddatku między różnymi typami ścieżek

Jeśli w jednej kieszeni łączysz różne strategie – np. adaptiv zgrubny, potem klasyczny kontur półwykańczający i wykańczający – stock to leave musi być spójny między operacjami. Inaczej któraś z nich dostanie niespodziewany nadmiar materiału.

Typowy błąd: adaptiv zostawia domyślnie minimalny naddatek (albo żaden), a kontur wykańczający ma ustawione „0,2 mm stock to leave” z poprzedniego projektu. Na ekranie widzisz piękną ścieżkę, ale w rzeczywistości kontur wchodzi niemal na pełną warstwę materiału, bo wcześniejsza strategia nie zostawiła przewidzianego zapasu.

Bezpieczny schemat:

• na adaptivie ustaw wyraźny, świadomy naddatek promieniowy (i zwykle też osiowy),
• półwykańczający kontur niech zredukuje zapas do konkretnej wartości (np. 0,15 mm na ścianie, 0,1 mm na dnie),
• ostatnia ścieżka wykańczająca pracuje już z minimalnym, przewidywalnym wiórem – często 0,1–0,2 mm na stronę.

Bez takiej synchronizacji łatwo o sytuację, w której jedna z operacji zamiast „podczyścić”, musi w praktyce zgrubnie frezować nieprzewidywalną resztkę, a wtedy wykańczanie zaczyna zbierać za dużo tam, gdzie geometria wcześniejszej ścieżki nie doszła.

Dobór naddatku do rodzaju operacji: kieszenie, kontury, wręby, płaszczyzny

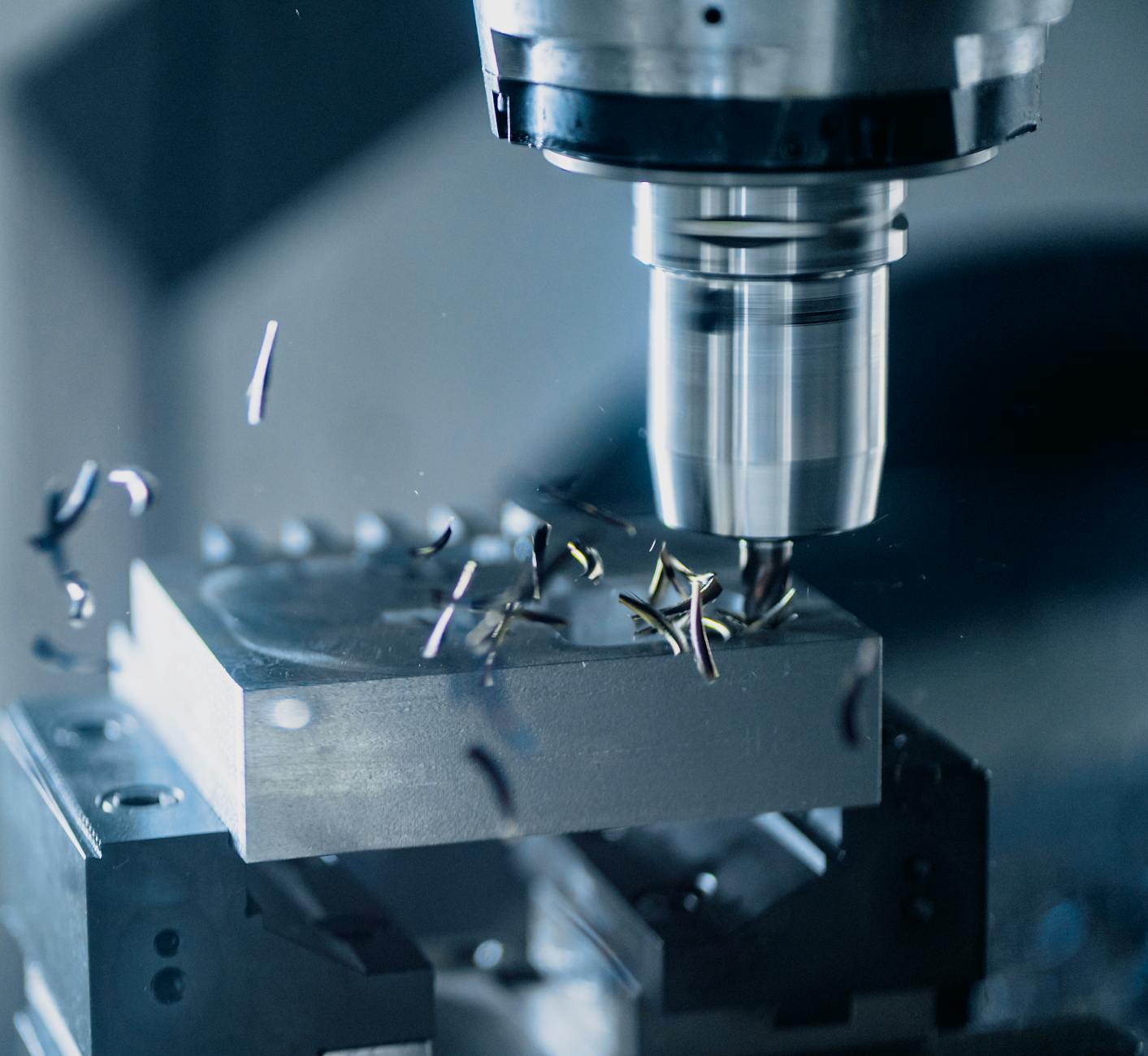

Kieszenie 2.5D – kontrola ścian i dna osobno

Kieszeń to klasyczne miejsce, gdzie wykańczanie zaczyna „wgryzać się” za głęboko, bo dno i ściany były traktowane jednym parametrem naddatku. Warto oddzielić myślenie o boku od myślenia o dnie.

Rozsądny punkt wyjścia przy typowych kieszeniach w stali konstrukcyjnej, przy sztywnym frezie walcowo-czołowym:

• zgrubna: radial stock 0,3–0,5 mm, axial stock 0,2–0,3 mm,
• półwykańczająca (jeśli jest): sprowadza do ok. 0,15–0,2 mm radial i 0,1–0,15 mm axial,
• wykańczająca: zwykle 0,05–0,15 mm bocznie i 0,05–0,1 mm na dnie.

Jeśli obawiasz się o wymiar ściany, możesz dać minimalnie większy naddatek promieniowy, a mniej na dnie. Dno łatwiej później skorygować jednym dodatkowym przejściem na tej samej ścieżce Z, natomiast „nadgryzioną” ścianę ciężej naprawić.

Przy głębokich kieszeniach (głębokość powyżej 3–4 × D) lepiej jeszcze bardziej ograniczać naddatek pozostawiany na jednym przejściu wykańczającym, bo każdy dodatkowy niestabilny milimetr na dole mocno wzmacnia tendencję do bicia i smużek na ścianie.

Kontury zewnętrzne – balans między stabilnością a czasem

Przy frezowaniu konturów łatwo przesadzić ze „skórką” i zostawić np. 0,5 mm na wykańczanie wokół całego detalu. Wykańczające przejście wygląda wtedy jak pełnoprawna zgrubna, tylko z innym posuwem. Jeśli detal jest delikatny (cienkościenny), taka „zgrubna wykańczająca” potrafi go zwyczajnie odkształcić.

Bezpieczniej jest rozłożyć naddatek na dwie operacje konturowe:

1. kontur zgrubny, zostawiający 0,3–0,4 mm promieniowo,
2. kontur półwykańczający, który redukuje zapas do 0,1–0,15 mm,
3. kontur wykańczający z małym, powtarzalnym zbiorem (ok. 0,05–0,1 mm).

Taki układ szczególnie pomaga tam, gdzie kontur idzie na kilka przejść głębokości. Każda warstwa może mieć wtedy podobne warunki skrawania, a przejście wykańczające nie trafia nagle na „narożnik z górką” po zgrubnej.

Jeśli czas jest kluczowy i nie chcesz dokładać osobnej półwykańczającej operacji, alternatywą bywa jedno dodatkowe przejście „prawie wykańczające” na pełnej głębokości, które zbierze większość skorupy. Ostatni przejazd z minimalnym naddatkiem robi wtedy tylko kosmetykę.

Wręby i stopnie – szczególna uwaga na oparcie freza

Wręby i lokalne stopnie często obrabia się tym samym frezem, co resztę detalu. Kiedy jednak dany stopień ma być bazą wymiarową, zbyt duży stock na wykańczanie może zniszczyć dokładność, bo frez nie ma dobrego oparcia – pracuje częściowo „w powietrzu”.

W takich miejscach lepiej zostawiać mniejszy naddatek osiowy, a większą uwagę poświęcić jakości dojazdów i odejść ścieżki. Dno wrębu szybko zdradzi każdą niekontrolowaną zmianę obciążenia w postaci falek lub „schodka”. Jeśli program na wykańczaniu nagle trafi na grubszy materiał (bo zgrubna nie dojechała do krawędzi), od razu pojawi się przejściowy ułamek milimetra różnicy wysokości.

Przy wąskich wrębach, gdzie frez ma mało miejsca, dobrze działa podejście: zgrubna z wyraźnym naddatkiem bocznym, a potem dwa przejścia po tym samym profilu – pierwsze bierze prawie cały pozostały materiał, drugie zabiera drobną resztkę. Dzięki temu nawet lekkie ugięcia na pierwszym przejściu wykańczającym są „ściągane” na drugim.

Płaszczyzny bazowe – gdy wykańczanie zbiera „za nic”

Przy planowaniu powierzchni, które służą jako bazy (np. płaszczyzna mocowania kolejnej operacji), zbyt duży naddatek osiowy na wykańczanie potrafi przedłużyć czas i pogorszyć płaskość. Frez czołowy lub głowica planująca nie lubi sytuacji, w której raz skrawa pełen wiór, a po chwili przejeżdża po prawie gotowej powierzchni.

Lepszym rozwiązaniem jest zgrubne zebranie większości materiału w kilku przejściach z relatywnie małym stock to leave, a na końcu jedno stabilne przejście wykańczające, które zbiera cienką, równą warstwę. Jeśli na przykład po zgrubnej zostawisz 0,1–0,15 mm axial stock, możesz bezpiecznie przejechać całą płaszczyznę raz, z takim samym przekrojem wióra w każdym miejscu.

W praktyce często wystarczy jedno dodatkowe „wyrównujące” przejście półwykańczające przed końcowym planowaniem, żeby pozbyć się lokalnych wysp materiału i dać wykańczaniu naprawdę równą „skórkę” do zdjęcia.

Materiał a „stock to leave”: stal, aluminium, żeliwo, materiały trudnoskrawalne

Stale konstrukcyjne i narzędziowe – kompromis między bezpieczeństwem a czasem

Przy typowych stalach konstrukcyjnych i narzędziowych łatwo przesadzić z zapasem „dla bezpieczeństwa” i nagle okazuje się, że wykańczanie zbiera kilkukrotnie więcej materiału niż zakładałeś. Stal dużo „wybacza”, ale przy dłuższych seriach takie przeciążone wykańczanie kończy się przyspieszonym zużyciem freza i rozjazdem wymiaru.

Dla stali dobrą bazą wyjściową jest:

• zgrubna: 0,3–0,5 mm radial, 0,2–0,3 mm axial,
• półwykańczająca: redukcja do 0,15–0,2 mm radial, 0,1–0,15 mm axial,
• wykańczająca: 0,05–0,15 mm w zależności od średnicy i sztywności narzędzia.

Im twardsza stal, tym bardziej opłaca się dokładne rozdzielenie etapów – wykańczający frez powinien „dotykać” tylko cienkiej, równomiernej warstwy. Przy stalach hartowanych nawet 0,1 mm na stronę potrafi być górną granicą komfortu, jeśli narzędzie jest długie.

Aluminium – inny problem: zaklejanie i drgania na cienkim wiórze

W aluminium problemem wykańczania nie jest tylko zbyt duży naddatek, ale też… zbyt mały. Zbyt cienki, „papierowy” wiór lub tylko polerowanie powierzchni krawędzią zamiast realnego skrawania szybko kończy się przyklejaniem materiału do freza. Nagle frez, który miał lekko wykańczać, zaczyna szarpać i zostawiać ślady.

Dlatego w aluminium rozsądnie jest:

• unikać ekstremalnie małych naddatków (np. 0,01–0,02 mm) na duże powierzchnie,
• trzymać się zakresu 0,05–0,15 mm przy wykańczaniu bokiem, często bliżej górnej granicy,
• zadbać o chłodzenie i „odklejanie” wióra, bo nawet dobrze dobrany naddatek nie zamaskuje braku odprowadzenia wiórów.

Jeśli przy danej geometrii detalu nie możesz pozwolić sobie na większy naddatek (bo np. ścianki są bardzo cienkie), lepiej obniżyć parametry skrawania i zaakceptować dłuższy czas niż ryzykować przyklejenie i potem ręczne poprawki papierem ściernym czy skrobakiem.

Żeliwo – wykańczanie ostro, ale przewidywalnie

Żeliwo skrawa się zupełnie inaczej niż stal czy aluminium: jest kruche, ma tendencję do wykruszania, a każdy niekontrolowany skok obciążenia objawia się mikrowykruszeniami na krawędziach. Jeśli wykańczająca ścieżka nagle zbierze za dużo, brzeg kieszeni lub stopnia szybko traci „ostrość” i wymiar przestaje być powtarzalny.

Przy żeliwie lepiej zostawić nieco większy, ale bardzo równy naddatek na wykańczanie. Cienki wiór, który przerywa się lub zamienia w pocieranie, sprzyja wykruszaniu się krawędzi i narzędzia. W wielu przypadkach stabilne 0,15–0,2 mm na bok wykańczającego przejścia daje lepszy efekt niż „mizerny” 0,05 mm, który raz jest, a raz go nie ma.

Dodatkowo opłaca się unikać nagłych zmian kierunku i gwałtownych wejść w materiał na wykańczaniu. Jeśli wiesz, że zgrubna ścieżka mogła zostawić lokalne „górki”, warto przed finałem dodać przejście półwykańczające z większym zbiorem, które je wyrówna.

Materiały trudnoskrawalne – naddatek sterowany parametrami

Inconele, tytan, superstopy niklowe czy nierdzewki austenityczne mają jedną wspólną cechę: bardzo nie lubią niespodziewanie dużego wióra na jednym przejściu. Różnica między 0,1 a 0,3 mm pozostawionego materiału to nie tylko większe obciążenie, ale często skok temperatury i ryzyko wykruszania powłoki na frezie.

Przy takich materiałach stock to leave trzeba traktować jak element parametrów skrawania, a nie tylko „zapasu na wymiar”. Zwykle sprawdza się:

• więcej, ale lżejszych przejść (zgrubne + półwykańczające),
• wykańczanie z naddatkiem rzędu 0,05–0,1 mm bocznie, maks. ok. 0,1 mm na dnie,
• ściśle kontrolowana głębokość skrawania na wykańczaniu, szczególnie przy długich narzędziach.

Zbyt duży naddatek na wykańczaniu w tytanie kończy się często tym, że frez zaczyna się żółcić, potem niebieszczyć, a geometria ostrza traci ostrość już po kilku detalach. Lepiej rozłożyć robotę na dwa przejścia, niż liczyć, że jedno „mocniejsze” wykańczanie jakoś da radę.

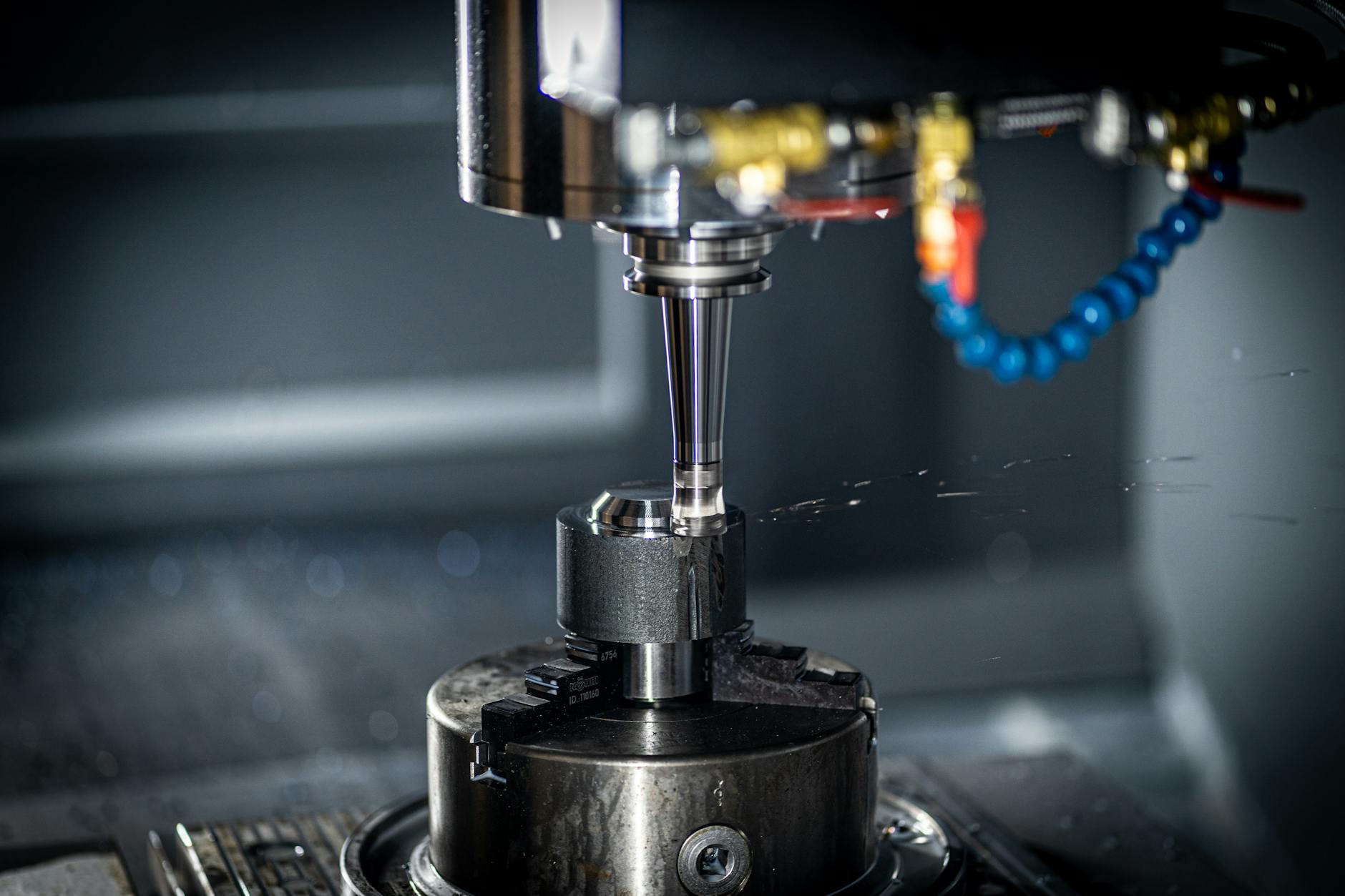

Średnica, długość i geometria freza a bezpieczny naddatek

Stosunek L/D i jego wpływ na to, ile „skóry” możesz zostawić

Długie, smukłe frezy – kiedy „bezpieczny zapas” zaczyna szkodzić

Im większy stosunek długości roboczej do średnicy (L/D), tym bardziej wrażliwy układ na każdy dodatkowy mikron materiału pozostawionego na wykańczanie. Tam, gdzie krótkim, sztywnym frezem spokojnie zdejmiesz 0,2 mm na stronę, smukłe narzędzie zacznie się uginać i śpiewać już przy połowie tego.

Przy frezach o L/D do ok. 3 sytuacja jest komfortowa – sztywność jest na tyle duża, że sensowny naddatek z wykańczania i tak nie przeciąży narzędzia. Powyżej 4–5×D każde dodatkowe 0,05 mm zapasu czuć od razu na dźwięku i jakości powierzchni. Jeśli masz wrażenie, że mimo małych parametrów wykańczanie „wyje”, bardzo możliwe, że problemem nie jest prędkość, tylko zbyt duży lokalny przekrój wióra wynikający z nierównego naddatku.

Przy długich frezach lepiej:

• agresywniej zgrubnie „zjechać” materiał krótszym, sztywniejszym narzędziem,
• wejść długim frezem już w relatywnie równy, cienki naddatek,
• rozważyć dodatkowe przejście półwykańczające na pełnej głębokości, nawet jeśli zwiększa to czas cyklu.

Częsta sytuacja: krótki frez nie sięga dna kieszeni, więc pierwsze kilka milimetrów głębokości jest idealnie wyczyszczone, a niżej zostaje „górka” po zgrubnej. Wykańczanie długim frezem trafia najpierw w cienką „skórkę”, a zaraz potem w solidny garb materiału. To klasyczny przepis na ryzyko złamania, mimo że w CAM-ie stock to leave wyglądał rozsądnie. Rozwiązaniem jest doprowadzenie zgrubnej możliwie blisko modelu już na etapie krótszego freza albo dodatkowa ścieżka wyrównująca przejście stref.

Duże średnice – gdy kusi, żeby „załatwić wszystko jednym przejazdem”

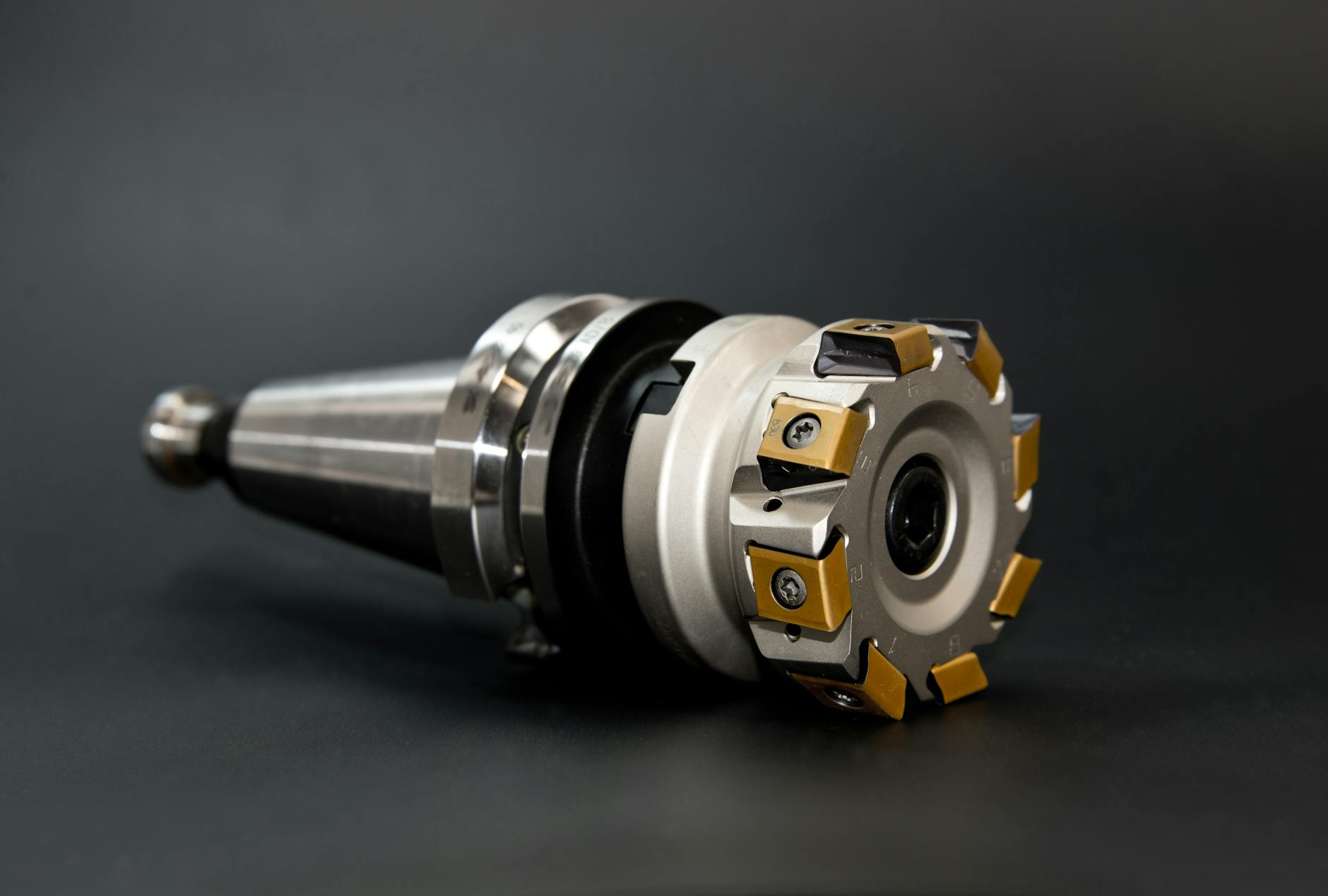

Przy dużych średnicach (frezy czołowe, głowice 40–80 mm i większe) naddatek na wykańczanie bywa traktowany po macoszemu: „przecież ta głowica wszystko przełknie”. I zazwyczaj przełknie – pytanie tylko, jak długo i z jakim efektem na powierzchni. Większa średnica to większa siła promieniowa i moment skręcający, więc każdy skok grubości wióra jest natychmiast wzmacniany.

Jeśli planujesz lub frezujesz duże płaszczyzny dużą głowicą, korzystniej jest:

• utrzymać umiarkowany i równy stock to leave (rzędu 0,1–0,2 mm osiowo),
• unikać sytuacji, w której część toru pracy zbiera „na pusto”, a kawałek dalej trafia w wyspę 0,5 mm nadmiaru,
• pilnować, żeby zgrubna nie zostawiała „schodków” na zakładkach – głowica na wykańczaniu będzie je brutalnie wyrównywać, co widać później na strukturze powierzchni.

Przy dużej średnicy każda nierówność w zapasie od razu wyjdzie jako pasy, „łuski” albo lokalne wgłębienia. Lepiej dołożyć jedno dodatkowe przejście, które wyrówna naddatek, niż co detal walczyć z poprawkami korekcją promienia, bo wykańczanie raz zbierało 0,1, a innym razem 0,3 mm.

Małe średnice – ograniczenie nie tylko przez geometrię, ale i przez drgania

Przy małych frezach (1–4 mm) naturalną reakcją jest zostawianie większego naddatku „na wszelki wypadek”, żeby nie przepalić narzędzia na zgrubnej. Problem polega na tym, że jeśli później wykańczanie ma nadal zbierać 0,2–0,3 mm, to mały frez zwyczajnie nie ma zapasu sztywności. Praca wygląda wtedy jak zgrubna, tylko na cieńszym narzędziu.

Małe średnice lubią:

• bardzo powtarzalny, cienki wiór na wykańczaniu (często poniżej 0,1 mm),
• klarowny podział: osobna zgrubna, osobna półwykańczająca na tym samym narzędziu,
• krótkie „zanurzenia” w materiał przy dojazdach – każde wejście bokiem w pełny materiał potrafi od razu ściąć frez.

Jeśli w aluminium wykańczasz kieszeń frezem 2 mm i zostawisz na ściankach 0,2 mm, to z punktu widzenia narzędzia to już całkiem solidny zgryz. W stalach bywa jeszcze gorzej. Bezpieczniej jest zejść małym frezem zgrubnie jak najbliżej modelu (nawet w dwóch zgrubnych przejściach) i na finiszu zostawić mu tylko cienką, „kosmetyczną” warstwę – nawet kosztem kilku dodatkowych sekund cyklu.

Geometria ostrza – ilość piór, kąt natarcia i ich wpływ na zapas

Stock to leave nie istnieje w próżni, mocno wiąże się z geometrią freza. To, co dla 4-piórowego freza do stali jest komfortowym wykańczaniem, dla 2-piórowego freza do aluminium może być już na granicy drgań, a dla freza z dużą dodatnią geometrią – okazją do „wgryzienia” się za mocno.

Kilka praktycznych zależności:

• Frezy wielopiórowe (4–6 piór) przy wykańczaniu lubią stabilny, równy wiór, ale niekoniecznie bardzo gruby. Jeśli naddatek jest nierówny, te dodatkowe ostrza tak czy inaczej „coś” trafiają, więc każde zgrubienie w naddatku od razu przekłada się na hałas i pogorszenie powierzchni.
• Frezy 2–3 piórowe do aluminium lub tworzyw radzą sobie świetnie przy większym miejscowym wiórze, ale nie znoszą pocierania. Jeśli zostawisz im 0,01 mm, momentalnie zmienia się to w polerowanie i przyklejanie materiału. Bezpieczniej utrzymać trochę większy, ale kontrolowany naddatek.
• Frezy z geometrią „ostro dodatnią”, odciążoną, przeznaczoną do trudnoskrawalnych lub cienkościennych detali, służą głównie do lekkiej, stabilnej pracy. Zbyt duży stock sprawia, że zaczynają pracować jak narzędzie zgrubne, co skraca ich życie i psuje powierzchnię.

Jeśli zmieniasz frez z klasycznego „uniwersalnego” na specjalistyczny do aluminium lub twardej stali, dobrze jest równocześnie przejrzeć naddatki w CAM-ie. Kopiowanie starych wartości 1:1 mija się z celem – zmienia się sztywność krawędzi, liczba piór, a czasem także kąt opasania i charakter wióra.

Frez walcowo-czołowy vs głowica planująca – różne oczekiwania wobec naddatku

Frez walcowo-czołowy pracujący bokiem jest bardzo wrażliwy na skoki w zapasie promieniowym. Głowica planująca, która większość pracy wykonuje czołem, dużo bardziej „czuje” zmiany w naddatku osiowym. To prosta różnica, która często komplikuje życie, jeśli w jednej operacji chcesz jednocześnie wykańczać płaszczyznę i kontur.

Przykład: planujesz płytę, a przy okazji chcesz „dopieścić” boczny kontur głowicą. Jeśli po zgrubnej zostawiłeś 0,2 mm osiowo i 0,4 mm bocznie, głowica, dotykając boku, musi nagle zbierać dwa razy więcej niż przy planowaniu. Dla płytek i całej oprawki to zupełnie inne obciążenie niż delikatne skrawanie po płaszczyźnie. Efekt: słyszalny „huk” przy wejściu w kontur, ślady na ściance i czasem mikropęknięcia na płytkach.

Rozsądniej jest rozdzielić robotę:

• planowanie płaszczyzny głowicą z sensownym, umiarkowanym naddatkiem osiowym,
• kontury boczne osobnym frezem, który przejmie odpowiedzialność za precyzyjny wymiar i powierzchnię.

Jeśli musisz jedną operacją ogarnąć zarówno płaszczyznę, jak i boki, dopasuj naddatek tak, żeby boczny zbiór nie był znacząco większy niż osiowy. Czasem wystarczy zmniejszyć radial stock w zgrubnej ścieżce konturowej, żeby głowica wykańcająca nie miała na boku „niespodzianki”.

Oprawka, wysięg i bicie – ukryte źródła przesadnego zbioru na wykańczaniu

Nawet najlepiej dobrany stock to leave w CAM-ie przestaje mieć sens, jeśli w rzeczywistości frez nie stoi tam, gdzie myślisz. Minimalne bicie, luźna tulejka, zbyt długi wysięg – i nagle z 0,1 mm naddatku robi się lokalnie 0,2–0,25. Układ wrzeciono–oprawka–frez jest tak samo ważny jak cyfry w programie.

Kilka sygnałów, że problemem jest system mocowania, a nie sam naddatek:

• na wykańczaniu detal „śpiewa” mimo teoretycznie małego zgryzu,
• na powtórzonych detalach widać różnicę jakości przy tej samej ścieżce,
• krawędzie są raz idealnie ostre, a raz delikatnie „zaciągnięte” w dół lub w jedną stronę.

Jeśli podejrzewasz wysięg, spróbuj skrócić frez w oprawce choćby o kilka milimetrów i nieco zmniejszyć naddatek na wykańczaniu. Bardzo często sama zmiana L/D i korekta zapasu o kilka setek robi większą różnicę niż kolejna kombinacja z posuwem czy obrotami.

Przy droższych materiałach i długich frezach opłaca się też szybkie sprawdzenie bicia na czujniku. Gdy narzędzie ma 0,02–0,03 mm bicia na końcu, to każda „bezpieczna” setka zapasu może zamienić się w loterię – w jednym miejscu skrawa, w innym tylko draśnie powierzchnię, a resztę zostawia dla kolejnego przejazdu.

Jak korygować naddatek, gdy pojawia się problem „złego wykańczania”

Jeśli widzisz, że wykańczająca ścieżka zbiera zbyt dużo materiału w niektórych miejscach, nie zawsze trzeba od razu przepisywać cały proces. Często wystarczy kilka świadomych korekt w stock to leave i kolejności operacji.

Sprawdzone podejście krok po kroku:

1. Znajdź miejsca, w których wykańczanie „dostaje w kość” – rogi kieszeni, zejścia poziomów, przejścia między różnymi strefami głębokości.
2. Dodaj lokalne półwykańczające przejście (lub segment ścieżki) tylko tam, gdzie naddatek bywa największy – niekoniecznie na całym konturze.
3. W zgrubnej zmniejsz zmienność naddatku, niekoniecznie samą wartość – czasem wystarczy ciaśniejszy doskok do modelu i uporządkowanie zakładek.
4. Na finiszu zostaw realne 0,05–0,1 mm równomiernego zapasu, nawet jeśli w CAM-ie oznacza to wpisanie trochę większej wartości, żeby skompensować niedoskonałości wcześniejszych operacji.

W praktyce bardzo często przyczyna problemu z „wykańczaniem, które zbiera za dużo” leży nie w samej wartości stock to leave, ale w jej nierówności po drodze. Uporządkowanie kolejności operacji, dopasowanie narzędzia do geometrii detalu i drobne korekty naddatku zwykle zamieniają nerwowe wykańczanie w spokojny, przewidywalny etap, który nie zaskakuje ani freza, ani operatora.

Co warto zapamiętać

• „Stock to leave” w 2.5D decyduje o wymiarze, chropowatości i kształcie detalu – bez sensownego naddatku błędy zgrubnej (ugięcia, „beczka” na ściance, ślady przejść) przechodzą prosto na gotowy element.
• Naddatek na półwykańczanie i na wykańczanie to dwie różne rzeczy: półwykańczanie zbiera większy zapas po zgrubnej „zdrowym wiórem”, a wykańczanie ma jedynie zdjąć cienką, przewidywalną warstwę rzędu dziesiątych części milimetra.
• Zbyt mały naddatek (np. parę setek przy zużytym frezie) powoduje raczej „głaskanie” niż skrawanie: smużenie, przyklejanie wióra, wzrost temperatury i gorszą powierzchnię zamiast ładnego wykończenia.
• Zbyt duży naddatek na wykańczanie zamienia ostatnie przejście w dodatkową zgrubną – rosną siły, ugięcia ścianek, rozjeżdża się wymiar, a różnice między sztukami w serii stają się wyraźne.
• Bezpieczniej zostawić rozsądnie większy zapas po zgrubnej (np. 0,2–0,3 mm na stronę) i dodać przejście półwykańczające, niż próbować „uratować” wymiar jednym agresywnym przejściem wykańczającym.
• Dobrze dobrany, stabilny „stock to leave” znacząco wydłuża życie freza – wykańczanie odbywa się w spokojnych, powtarzalnych warunkach, bez nagłych pików obciążenia i niespodziewanego „trafiania” na gruby naddatek.

Źródła informacji

• Metal Cutting Theory and Practice. CRC Press (2005) – Teoria skrawania, siły, ugięcia narzędzia, naddatki obróbkowe
• Machining Data Handbook. Metals Handbook Desk Edition, ASM International (1998) – Dane zalecane dla zgrubnej, półwykańczającej i wykańczającej obróbki
• Fundamentals of Metal Machining and Machine Tools. Taylor & Francis (2008) – Podstawy obróbki skrawaniem, chropowatość, strategie przejść
• DIN ISO 2768 – Allgemeintoleranzen. DIN – Ogólne tolerancje wymiarowe, kontekst doboru naddatków technologicznych
• ISO 1302 – Indication of surface texture in technical product documentation. ISO – Oznaczenia chropowatości Ra/Rz i wymagania jakości powierzchni
• Machinery's Handbook. Industrial Press (2016) – Praktyczne tabele naddatków, tolerancji i parametrów skrawania
