Po co w ogóle porównywać wirtualny detal z rzeczywistym?
Od frustracji do konkretu: co dokładnie boli w różnicach wymiarów?
Różnice między wirtualnym detalem a rzeczywistością rzadko kończą się na „drobnej odchyłce”. Najczęściej stoją za nimi konkretne koszty: poprawki, dodatkowe godziny na maszynie, zniszczone narzędzia, konflikty z kontrolą jakości i klientem. Znasz sytuację, w której symulacja w CAM pokazywała idealne przejścia, a na maszynie wymiar wyszedł „o parę dziesiątek” poza tolerancję i cały plan produkcji się rozsypał? To typowy scenariusz, w którym łańcuch CAD–CAM–post–maszyna–pomiar nie jest spójny.
Gdzie masz największą frustrację: w nieudanej pierwszej sztuce, w poprawkach na maszynie, czy w reklamacjach od klienta? Odpowiedź na to pytanie określa, na czym powinieneś się skupić: na jakości symulacji, na stabilności procesu obróbki, czy na lepszej komunikacji wymagań wymiarowych z biurem konstrukcyjnym.
Rola symulacji: redukcja ryzyka przed pierwszym przejściem
Symulacja wirtualnego detalu ma trzy główne zadania: wyłapać kolizje, oszacować czas obróbki i zweryfikować jakość ścieżki narzędzia pod kątem geometrii. Jeśli różnice wymiarów między detalem z symulacji a detalem z maszyny są duże, to te trzy zadania przestają mieć sens. Symulacja staje się wtedy jedynie „kolorowym filmem”, a nie narzędziem decyzyjnym.
Najwięcej wartości daje symulacja wtedy, gdy wirtualny detal jest bezpośrednio porównywalny z rzeczywistym pomiarem. W praktyce oznacza to, że musisz zadbać o spójność definicji: bazy, narzędzia, naddatków, korekcji i kinematyki. Symulacja ścieżki a dokładność wymiaru są ze sobą nierozerwalnie związane — brak jednej informacji (np. realnej średnicy zużytego freza) potrafi przekreślić cały wysiłek włożony w modelowanie CAM.
Gdzie realnie rodzą się koszty różnic CAD vs rzeczywisty detal?
Różnice wymiarów między światem wirtualnym a rzeczywistym to nie tylko matematyka, ale też pieniądze. Koszty pojawiają się w kilku miejscach:
zła pierwsza sztuka – program „wyglądał dobrze”, ale detal jest poza tolerancją; trzeba go poprawić lub wyrzucić, a czas maszyny i operatora już poszedł;
poprawki na maszynie – ręczne dopisywanie korekt, zmiany ścieżek, dogładzanie powierzchni; każda korekta to ryzyko błędu ludzkiego i nieplanowane postoje;
złom i przeróbki – zwłaszcza w seriach: jeśli błąd jest systematyczny, potrafi „przejść” na całą partię;
reklamacje i spory jakościowe – różne interpretacje wymiaru: „tak wyszło z CAD”, „tak pokazał pomiar 3D”, „na rysunku było inaczej”.
Pytanie do Ciebie: w którym momencie Twojego procesu najczęściej „wypada” wymiar? Przy pierwszej sztuce, w produkcji seryjnej, czy dopiero przy weryfikacji końcowej na pomiarze 3D? Odpowiedź podpowie, od którego miejsca mapy procesu zacząć analizę.
Kiedy różnice wymiarów są do zaakceptowania, a kiedy blokują produkcję?
Nie każdy rozjazd między modelem CAD a detalem jest tragedią. W wielu procesach funkcjonują dwie granice: wymiar projektowy i wymiar procesowy. Wymiar projektowy to to, co zapisano na rysunku z tolerancją. Wymiar procesowy to to, co jest powtarzalnie osiągalne maszyną w realnych warunkach. Jeśli różnica między tymi światami jest mniejsza niż połowa pola tolerancji — proces zwykle jest bezpieczny. Jeśli detale „chodzą” po granicach tolerancji, każde drobne zakłócenie (temperatura, zużycie narzędzia, zmiana operatora) wypchnie proces poza wymagania.
Praktyczna zasada: jeśli różnice wymiarów między symulacją a pomiarem detalu przekraczają 20–30% szerokości tolerancji, trzeba traktować to jako sygnał do analizy całego łańcucha CAD–CAM–post–maszyna–pomiar, a nie tylko „skorygować coś na szybko” w korektorach narzędziowych.
Źródła rozbieżności – mapa problemów od CAD do gotowego detalu
Najczęstsze miejsca, gdzie „gubi się” wymiar
Gdzie najczęściej rodzą się różnice CAD vs rzeczywisty detal? Jeżeli spojrzysz na proces jako na łańcuch, zobaczysz kilka krytycznych punktów:
Model CAD – błędna geometria, brak aktualizacji po zmianach, niespójność z rysunkiem 2D;
Definicja procesu w CAM – inne założenia narzędziowe, naddatki na obróbkę, tolerancje ścieżek, algorytmy wygładzania;
Postprocesor – błędy w konwersji toru na G-kod, zaokrąglanie, inne zasady kompensacji promienia narzędzia;
Maszyna – niedokładność geometryczna, błędne ustawienie bazy, luz, różna kinematyka niż w wirtualnym modelu;
Pomiar – różne bazy pomiarowe niż w CAD, inne definicje filletów, błędna interpretacja tolerancji.
Jeśli chcesz zapanować nad wymiarem, zacznij od uczciwego pytania: w którym miejscu procesu masz najmniejszą kontrolę? Czy masz zaufanie do modelu CAD? Czy wiesz, jak dokładnie działa Twój postprocesor? Czy masz udokumentowaną dokładność maszyny?
Błąd systematyczny kontra losowy – jak je odróżnić w praktyce?
Bardzo wielu użytkowników zaczyna poprawianie wymiaru od „kręcenia” korektorami na maszynie. To czasem działa, ale bez rozróżnienia błędów systematycznych od losowych przypomina leczenie objawów, nie przyczyn. Czym różnią się te dwa typy odchyleń?
Błąd systematyczny to taki, który powtarza się w tę samą stronę i o podobnej wartości. Przykłady:
każdy detal wychodzi „za duży” o ok. 0,1 mm na tym samym wymiarze;
na wszystkich częściach występuje przesunięcie otworów o podobną wartość w osi X;
na wszystkich detalach 5-osiowych promień naroża jest „spłaszczony”.
Błąd losowy pojawia się nieregularnie i z różnym znakiem: raz wymiar jest za duży, raz za mały, bez wyraźnego schematu. Przykłady:
raz detal mieści się w środku tolerancji, raz ucieka w plus, raz w minus;
nawet przy tych samych parametrach obróbki i tym samym narzędziu rozrzut jest duży;
zmiana operatora lub zmiana dnia roboczego daje różne wyniki na tym samym programie.
Systematyczne różnice wymiarów zwykle wskazują na problem w modelu, CAM, postprocesorze lub bazie maszyny. Losowe częściej wiążą się z warunkami obróbki, mocowaniem, stabilnością termiczną, zużyciem narzędzia. Jakiego typu dominują u Ciebie? Zapisz wyniki kilku kolejnych serii pomiarowych i zaznacz, czy różnice mają wspólny kierunek, czy „rozsypują się” przypadkowo.
Co już próbowałeś – i dlaczego to czasem nie działa?
Typowy schemat reakcji na różnice wymiarów jest podobny w wielu zakładach:
Dodanie lub odjęcie korekty narzędzia na maszynie (offset promienia, długości).
Poprawka w programie CAM (zmiana ścieżki, dodanie offsetu geometrycznego).
„Ręczne” ratowanie detalu inną operacją (dogładzanie, przecinanie, poprawka na wiertarce).
Jeśli te działania rozwiązują pojedynczy przypadek, ale nie poprawiają stabilności całego procesu, to znaczy, że przyczyna leży głębiej. Zadanie dla Ciebie: wypisz na kartce trzy ostatnie przypadki poważnych różnic wymiarów. Przy każdym zanotuj, co zostało zrobione: korekta w CAM, korekta na maszynie, zmiana narzędzia, zmiana ustawienia. Czy widzisz jakiś wspólny mianownik?
Prosta mapa przepływu danych i błędów w procesie
Żeby złapać pełny obraz, przydaje się prosta mapa, która pokazuje, skąd i dokąd płyną dane oraz gdzie mogą się pojawić błędy. Możesz ją narysować nawet na kartce A4. Podstawowy schemat:
Postprocesor – konwersja do G-kodu z uwzględnieniem kinematyki i standardów sterowania →
Maszyna – ustawienie bazy G54–G59, mocowanie, realne narzędzia, warunki obróbki →
Pomiar – baza pomiarowa, strategia skanowania, odniesienie do modelu CAD/rysunku.
Przy każdym etapie dorysuj potencjalne źródła błędów (np. „niedokładny model”, „inny promień narzędzia”, „temperatura maszyny”). Taka mapa szybko pokaże, że „różnice wymiarów” to nie jedna przyczyna, tylko sieć powiązań. Pytanie: masz już taką mapę dla swojego kluczowego detalu lub rodziny detali?
Model CAD i definicja geometrii – punkt wyjścia dla całego łańcucha
Dokładność i jakość modelu CAD jako fundament
Wirtualny detal zaczyna się w CAD. Jeśli tutaj jest błąd, wszystko dalej tylko go powiela. Częsty problem: konstruktor buduje model „technologiczny”, czyli uproszczony, bez wszystkich zaokrągleń, faz, z pominięciem drobnych promieni. Następnie technolog lub programista CAM zakłada, że CAD to święta prawda o geometrii. Różnice wymiarów pojawiają się już na etapie interpretacji: co jest nominalne, a co ma zostać zrobione „na oko” podczas obróbki.
W modelu CAD popatrz na takie obszary:
ciągłość powierzchni – czy powierzchnie są G0 (tylko styczne), G1, G2? Czy są „schodki” między segmentami?
definicja zaokrągleń – czy każdy promień ma jasno zadeklarowaną wartość, czy są „przejścia blendowane” bez tolerancji;
brakujące detale – małe fazki, łamacze krawędzi, otwory pomocnicze; jeśli ich brakuje w modelu, ale są na rysunku, symulacja nigdy nie będzie kompletna.
Praktyczny test: czy jesteś w stanie bez wątpliwości wyeksportować model CAD do systemu pomiarowego 3D (CMM, skaner) i użyć go jako wzorca referencyjnego? Jeśli nie, to sygnał, że geometria nie jest spójna.
Model nominalny kontra rysunek 2D – gdzie jest „prawda produkcyjna”?
Bardzo często źródłem konfliktu jest różnica między wymiarem „z CAD” a wymiarem „z rysunku”. Rysunek 2D zawiera tolerancje, chropowatości, wymagania kształtu i położenia. Model CAD zazwyczaj odwzorowuje nominał, bez pola tolerancji. Gdy programista CAM bierze za punkt odniesienia wyłącznie model 3D, a kontrola jakości opiera się na rysunku 2D, łatwo o sytuację, w której każdy ma rację… ale inaczej.
W praktyce trzeba odpowiedzieć na jasno postawione pytanie: co w Twojej firmie jest źródłem prawdy: model 3D, rysunek 2D, czy pakiet (model + rysunek)? Bardziej dojrzałe procesy przyjmują, że:
modelem odniesienia dla CAM i pomiaru 3D jest CAD 3D,
rysunek 2D definiuje tolerancje i warunki specjalne, które muszą być odzwierciedlone w strategii obróbki i w symulacji.
Przykład z życia: detal z precyzyjną płaszczyzną bazową. Na rysunku tolerancja płaskości jest bardzo ostra, ale w modelu CAD płaszczyzna jest „idealna”. CAM symuluje obróbkę idealnej płaszczyzny, maszyna w realnych warunkach generuje minimalne bicie i ugięcie, pomiar 3D pokazuje przekroczenie tolerancji płaskości – mimo że wymiar liniowy jest w porządku. Źródłem rozbieżności jest tu nie tyle wymiar, co różne rozumienie „prawdy” między CAD, CAM i metrologią.
Uproszczenia modelu a wynik symulacji i stanu pośredniego
Uproszczenia w CAD są potrzebne, ale trzeba wiedzieć, jakie wprowadzają skutki. Jeśli z modelu znikną fazy, zaokrąglenia, kieszenie pomocnicze czy otwory technologiczne, symulacja ścieżki zobaczy inny detal niż ten, który faktycznie powstanie. To wpływa nie tylko na estetykę, ale i na wymiar.
Typowe skutki uproszczeń modelu:
symulacja nie widzi kolizji narzędzia z rzeczywistą ostro krawędzią lub fazą, bo w CAD jest „klocek”;
Jak parametry modelu wpływają na „wirtualny wymiar”?
Samo to, że model wygląda poprawnie na ekranie, nie znaczy, że wymiar jest jednoznacznie zdefiniowany. System CAD przechowuje geometrię z określoną precyzją numeryczną i tolerancjami modelowania. Jeśli konstruktor pracuje na domyślnych ustawieniach, krzywe i powierzchnie są przycinane, zaokrąglane i aproksymowane w granicach tych tolerancji. CAM i system pomiarowy widzą już wynik tej „matematyki w tle”.
Sprawdź, jak masz ustawione w CAD:
tolerancję modelowania (modeling tolerance) – czy to 0,01, 0,001, czy coś innego i jak to się ma do Twoich wymagań wymiarowych;
dokładność eksportu (STEP, IGES, Parasolid) – sznury krótkich segmentów zamiast gładkiej krzywej oznaczają kłopoty w CAM i przy pomiarze;
jednostki i zaokrąglenia wymiarów – czy ktoś nie przeliczył modelu z cali na milimetry lub odwrotnie „na oko”.
Miałeś kiedyś sytuację, że po imporcie modelu do CAM krawędź, która powinna być linią, wygląda jak ząbkowana polilinia? To jest dokładnie efekt zbyt luźnych tolerancji modelowania lub eksportu. W ślad za tym idą „poszarpane” ścieżki, a potem różnice wymiarów i jakości powierzchni.
Model „produkcyjny” versus „konstrukcyjny” – dwie rzeczywistości
W wielu firmach równolegle funkcjonują dwa światy: model konstrukcyjny (pod projekt) i model produkcyjny (pod obróbkę). W teorii ten drugi powinien być potomną, spójną wersją pierwszego. W praktyce zdarza się, że technolog dorabia swoje „ulepszenia”: powiększa otwory pod galwanikę, dodaje naddatki, zmienia promienie pod narzędzia, ale… nie dokumentuje tego formalnie.
Zadaj sobie pytanie: czy wiesz, który model jest używany w CAM i w pomiarze – dokładnie ten sam, czy dwa różne? Jeśli masz dwa modele, dopisz jasno, który jest nominalny (do raportów jakości), a który technologiczny (do obróbki z naddatkami). Inaczej będziesz stale porównywał „jabłka z gruszkami”.

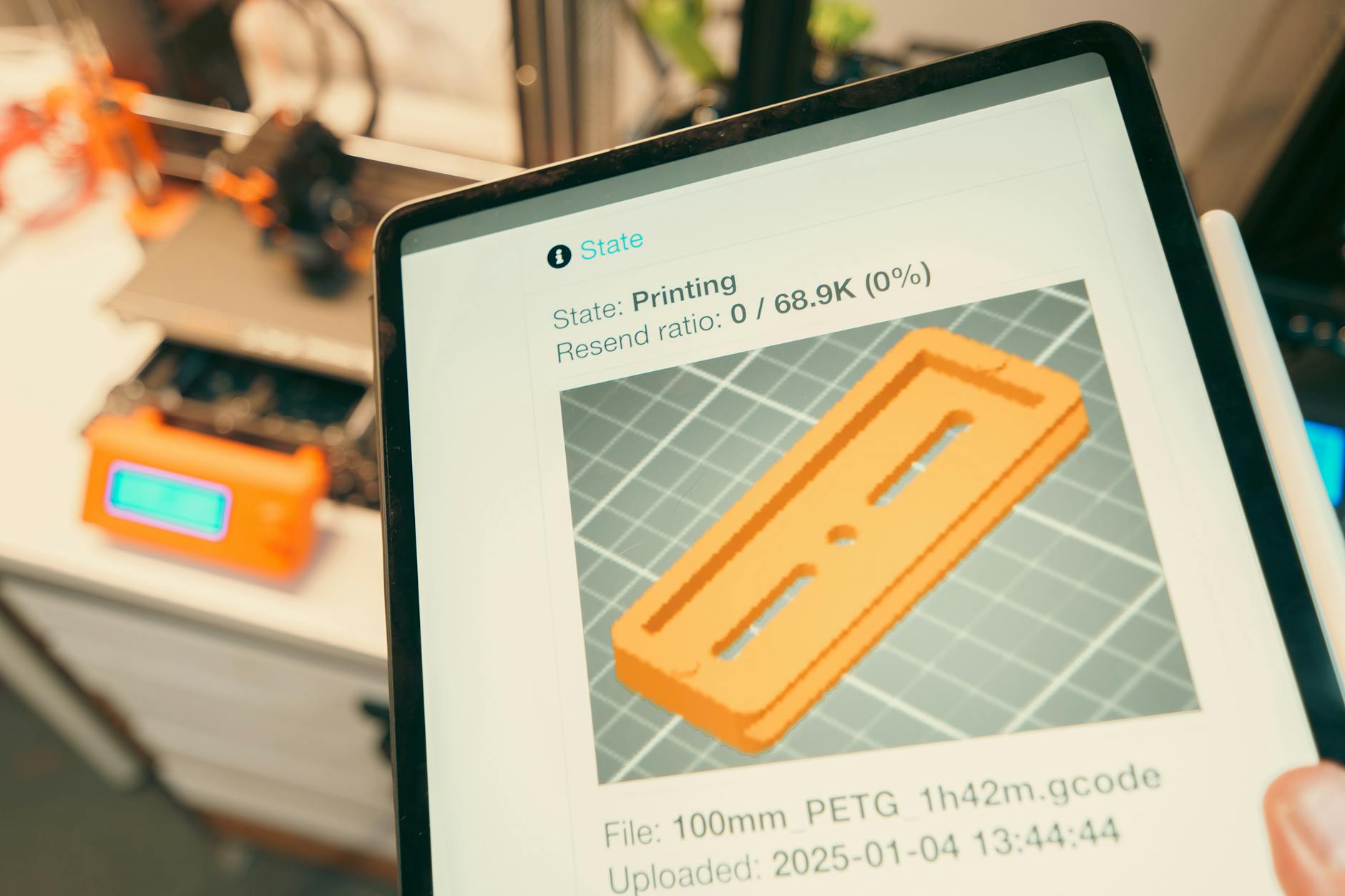

Źródło: Pexels | Autor: Jakub Zerdzicki
Parametry CAM i symulacja ścieżki – co naprawdę jest liczone?
CAM nie „wymyśla” geometrii, on ją aproksymuje
CAM dostaje z CAD geometrię, a jego zadaniem jest obliczenie trajektorii środka narzędzia lub punktu kontaktu. To wydaje się proste, dopóki nie spojrzysz na detale: strategia obróbki, krok narzędzia, tolerancje ścieżki i metody wygładzania decydują, jak mocno ścieżka różni się od matematycznie idealnej powierzchni.
Przejrzyj ustawienia w operacjach 3D/5D:
tolerancja ścieżki – im większa, tym szybsze obliczenia, ale większe odchyłki od CAD; jeśli obrabiasz dokładniej niż ustawiona tolerancja, obcinasz gałąź, na której siedzisz;
maksymalny kąt segmentu lub długość odcinka – zbyt duży powoduje „łamane” ruchy i lokalne nad- lub niedoszlifowanie;
wygładzanie ścieżki – algorytmy filtrujące mogą zmieniać realne położenie punktów względem powierzchni nominalnej.
Jak dobierasz tolerancję ścieżki? „Na czuja”, czy wiesz, o ile ścieżka może się różnić od CAD, by nadal utrzymać całą tolerancję wymiarową? Prosta reguła: tolerancja ścieżki w CAM nie powinna być większa niż ułamek najciaśniejszej tolerancji wymiaru, za który odpowiada dana operacja.
Naddatki, strategie i kolejność operacji – ukryte źródła odchyłek
To, jak zaplanujesz przejścia zgrubne i wykańczające, często decyduje bardziej o wymiarze niż sama „precyzja” maszyny. Jeśli pominiesz stabilne naddatki lub zastosujesz zbyt agresywną strategię, detal odkształci się jeszcze przed przejazdem wykańczającym.
Przyjrzyj się trzem rzeczom:
równomierność naddatku – czy po zgrubnej zostawiasz wszędzie podobny naddatek, czy miejscami narzędzie bierze „na zero”;
kierunek obróbki – climb vs conventional, obróbka w tę i z powrotem kontra obróbka jednostronna po jednej stronie ścianki;
kolejność usztywniania elementów – czy najpierw „odcinasz” żebra lub cienkie ścianki, a potem liczysz, że wykończenie utrzyma wymiar.
Jaki masz typowy schemat: najpierw wszystko zgrubnie, potem na końcu jedna globalna wykańczająca? Spróbuj odwrócić logikę na kilku krytycznych cechach: obrabiaj precyzyjne powierzchnie wcześniej, gdy detal jest jeszcze sztywny, a później odciążaj mniej krytyczne obszary.
Różne narzędzia w CAM a jedno narzędzie na maszynie
W bazie CAM często pojawia się osobne narzędzie na każdą operację: inne dla zgrubnej, inne dla półwykańczającej, jeszcze inne dla wykańczającej. W praktyce operator z przyczyn logistycznych używa jednego freza „do wszystkiego”. Wirtualny wymiar liczony jest dla innej średnicy, długości i sztywności niż to, co faktycznie tnie.
Zadaj sobie pytanie: czy lista narzędzi w CAM jest bieżącą kopią tego, co realnie jest w magazynie maszyny? Jeśli nie, dostajesz dwie rzeczywistości już na poziomie promienia narzędzia i kompensacji. Rozwiązanie jest pragmatyczne: zrób krótką, zweryfikowaną „listę narzędzi standardowych” i oprzyj o nią zarówno CAM, jak i rzeczywiste magazyny maszyn.
Postprocesor i kinematyka – jak wirtualny ruch zmienia się w G-kod
Postprocesor jako tłumacz – gdzie gubią się „niuanse wymiaru”
CAM liczy ścieżkę w swoim, najczęściej kartezjańskim układzie odniesienia. Postprocesor musi to zamienić na język konkretnego sterowania: format G-kodu, definicję osi obrotowych, kompensacje, interpolacje. W tym tłumaczeniu gubią się czasem dziesiąte części setnych.
Sprawdź, co dzieje się w Twoim postprocesorze:
precyzja zapisu – do ilu miejsc po przecinku generowane są współrzędne i korekty promienia; czy nie obcinasz obliczeń CAM do zbyt grubej dokładności;
interpretacja kompensacji promienia (G41/G42 vs „wear”) – czy droga narzędzia liczona jest w CAM po rzeczywistym konturze, a sterowanie dodaje tylko drobne korekty, czy odwrotnie;
mapowanie osi obrotowych – czy kinematyka wirtualnej maszyny w CAM jest zgodna z rzeczywistą kolejnością osi i ich kierunkami.
Jeśli na symulacji 5-osiowej wszystko wygląda dobrze, a na maszynie naroża „rozjeżdżają się” w jedną stronę, pierwsze podejrzenie padnij na postprocesor i definicję maszyny, nie na CAD.
Przeliczanie układów, punkty obrotu i offsety kinematyczne
Maszyny wieloosiowe dokładają dodatkową warstwę skomplikowania: trzeba wiedzieć, gdzie jest punkt obrotu dla osi uchylnych, jak sterowanie liczy kinematykę i jakie offsety są zapisane w parametrach.
Zapytaj siebie: czy kiedykolwiek weryfikowałeś zgodność modelu kinematycznego w CAM z realną maszyną na prostym, testowym detalu? Prosty blok z kilkoma płaszczyznami pod różnymi kątami pokaże, czy przesunięcia i obroty są interpretowane tak samo przez CAM i sterowanie. Jeśli jeden bok jest poprawnie, a drugi ma stały błąd kątowy – to klasyczny sygnał problemu z kinematyką, a nie z narzędziem.
Filtry sterowania i look-ahead – „wygładzanie” ruchu kosztem wymiaru
Nowoczesne sterowania stosują zaawansowane filtry, by wygładzić ruchy i utrzymać prędkość. To świetne dla czasu cyklu, ale czasem odbija się na wymiarze, szczególnie w zmianach kierunku i na krótkich segmentach. Look-ahead może „zaokrąglić” narożnik, który w CAD był ostry, jeśli ścieżka z CAM ma za gęste punkty lub nietypową strukturę.
Jeżeli mierzysz, że wszystkie ostre wewnętrzne naroża mają mniejszy wymiar, zapytaj: jakie filtry i funkcje wygładzania są aktywne w sterowaniu (HPCC, AICC, Spline, NURBS itp.)? Czasem wystarczy osobny tryb dla operacji wykańczających: wolniej, ale z wyłączonym agresywnym filtrowaniem lub z innymi parametrami tolerancji ruchu.
Maszyna, ustawienie bazy i rzeczywiste warunki obróbki
Baza, układ współrzędnych i „zgubione” dziesiąte części
Nawet idealny G-kod traci sens, jeśli baza detalu jest inaczej ustawiona, niż przewidziano w CAM. Różnica kilku setek w G54 czy lokalnym układzie obrotu (np. G68/G54.2) bezpośrednio przełoży się na wymiar.
Zastanów się: jak weryfikujesz, że baza maszyny pokrywa się z bazą używaną w CAM? Czy jest to tylko „dotknięcie czujnikiem” i zaufanie, czy masz prosty program kontrolny, który obrabia i mierzy kilka referencyjnych cech na kostce kalibracyjnej? Taki testowy cykl potrafi szybko ujawnić, czy problem leży w ustawieniu, czy gdzieś wyżej w łańcuchu.
Geometria maszyny, luzy i kompensacje
Każda maszyna ma swoją „osobowość”: minimalne nieprostopadłości osi, lokalne błędy podziałki, luzy, błędy prostoliniowości. Sterowania oferują kompensacje, ale trzeba mieć dane, żeby je wpisać. Bez regularnej kalibracji poruszasz się trochę po omacku.
Sprawdź, co masz udokumentowane:
raport geometrii od producenta lub z ostatniego przeglądu – czy jest aktualny, czy leży w szafce od wielu lat;
procedury nagrzewania maszyny – czy maszyna pracuje od razu „na zimno”, czy ma okres ustabilizowania termicznego;
kompensacje śrub i błędów prostoliniowości – czy ktoś je aktualizował po kolizji, wymianie śruby lub łożysk.
Jeśli błędy wymiaru rosną wraz z przebywaną drogą osi (np. im dalej od punktu bazy, tym gorzej), masz klasyczny kandydat: skala, błędy podziałki lub brak kompensacji. Korektor narzędzia tego nie naprawi.
Warunki obróbki, mocowanie i deformacje detalu
Różnica między wirtualnym a rzeczywistym wymiarem bardzo często wynika nie z matematyki, a z fizyki: sił skrawania, sztywności mocowania, naprężeń własnych materiału. Symulacja ścieżki generalnie zakłada, że detal jest „betonowy” i nie ucieka.
Zadaj sobie kilka pytań kontrolnych:
czy cienkie ścianki lub żebra są mocowane w sposób, który realnie je podtrzymuje w trakcie obróbki, czy tylko „trzyma z jednej strony” na początku;
czy materiał jest odprężony (wyżarzany, sezonowany), czy skrawasz świeżo wycięty odkuwek/blachę z dużymi naprężeniami;
czy parametry skrawania w operacji wykańczającej są łagodne, czy nadal „jedziesz na zgrubnych”.
Jeśli widzisz, że wymiar „ucieka” po zdjęciu detalu z imadła lub po kilku dniach leżenia na półce, to nie błąd CAD/CAM. To materiał, który się ułożył. W takiej sytuacji wirtualny detal musi uwzględnić odpowiedni naddatek lub inną kolejność usztywniania i odcinania.
Narzędzie wirtualne a narzędzie realne – zużycie, bicie, korekcje
Biblioteka narzędzi w CAM kontra magazyn w maszynie
System CAM bazuje na idealnym modelu narzędzia: dokładna średnica, długość, kształt płytki, promień naroża. W magazynie maszyny narzędzie ma zużycie, bicie, poluzowaną tulejkę, inną długość oprawki. Jeśli nie ma spójnego systemu pomiaru i aktualizacji danych, wirtualny promień różni się od realnego na starcie.
Jak wygląda Twoja praktyka: czy każde narzędzie krytyczne jest mierzone na presetterze i te dane trafiają do sterowania oraz do CAM? Jeśli punktem odniesienia jest tylko „numer narzędzia w gnieździe 12” bez dokładnej geometrii, trudno oczekiwać powtarzalnego wymiaru na poziomie setek.
Zużycie narzędzia i kompensacje zużycia
Narzędzie zmienia się w czasie: średnica maleje, promień naroża się zaokrągla, krawędź traci ostrość. W CAD/CAM wszystko jest nadal idealne. Jeśli nie ma strategii zarządzania zużyciem, wymiar będzie się „pełzał” w jedną stronę, aż ktoś ręcznie doda korektę.
Rozważ kilka prostych praktyk:
ustal limit sztuk na jednym narzędziu i po jego osiągnięciu obowiązkowy pomiar lub wymianę;
stosuj korekcję zużycia (wear) w sterowaniu, zamiast nadpisywać całą geometrię narzędzia;
Strategie podejścia na wymiar – jak chcesz „dojechać” do tolerancji?
Zanim zaczniesz ścigać setki, zapytaj siebie: jaki masz cel – „mieszczę się w tolerancji” czy „celuję w środek pola tolerancji”? To ustawia całe podejście do wymiaru. Inaczej ustawisz proces, gdy liczy się tylko to, by nie było braków, a inaczej, gdy detal jest bazą dla kolejnych precyzyjnych operacji.
Dla wymiarów krytycznych rozważ proste, ale skuteczne podejście etapowe:
zgrubnie + półwykańczająco – zostaw powtarzalny naddatek, który nie „dusi” detalu i nie wywołuje dużych naprężeń;
pierwsza wykańczająca – podjedź blisko dolnej lub górnej granicy tolerancji (świadomie), zmierz detal;
korekta i poprawka – dopiero na tej podstawie dojeżdżaj tam, gdzie chcesz mieć proces ustawiony na stałe.
Jeżeli „od strzału” próbujesz trafić w środek tolerancji, a nie masz jeszcze dobrze zrozumianych błędów łańcucha CAD–CAM–maszyna–narzędzie, prosisz się o rozczarowanie. Najpierw poznaj, gdzie i o ile system się myli, dopiero później rób z tego proces seryjny.
Różnice między wymiarem pierwszej sztuki a wymiarem w serii
Częsty scenariusz: pierwsza sztuka „na cacy”, a po kilku godzinach seria zaczyna pływać. Znasz to? Pytanie pomocnicze: mierzone są tylko pierwsze sztuki czy też losowe detale z końca zmiany?
Kilka źródeł rozjazdów, które wychodzą dopiero w serii:
dryf termiczny maszyny – po 2–3 godzinach osi liniowe zmieniają położenie o kilka setek, szczególnie bez systemów kompensacji termicznej;
narastające zużycie narzędzia – średnica freza czy rozwiertaka skutecznie „pełznie” w jedną stronę, a proces kontroli nie nadąża z korektami;
zmęczenie mocowania – śruby, szczęki imadła, płyty dociskowe po kilkudziesięciu cyklach trzymają inaczej niż na początku.
Rozwiązaniem nie jest jedynie „dokładniejszy CAD”. Wprowadź prostą zasadę: przy każdej zmianie warunków (temperatura hali, wymiana narzędzia, inny operator, inny materiał) wykonaj kontrolny detal referencyjny lub chociaż krótką operację kontrolną na istniejącym detalu. To pokaże, czy problem leży w geometrii procesu, czy w jego stabilności w czasie.
Pomiar w maszynie vs na stole pomiarowym – dwie prawdy o tym samym detalu
Masz wrażenie, że „na maszynie jest dobrze, a na CMM-ie źle”? Zanim szukasz winnego w postprocesorze, zapytaj: w jakich warunkach mierzysz detal i jak odnosisz go do układu bazowego?
Kilka kluczowych punktów, które często są pomijane:
temperatura – detal mierzony gorący na maszynie i schłodzony na CMM to dwa różne światy; stal „pracuje” zauważalnie już przy kilku stopniach różnicy;
układ odniesienia – czy baza pomiarowa na CMM jest zdefiniowana tak samo jak w CAM i na maszynie, czy „po inżyniersku”, np. po trzech losowych płaszczyznach;
warunki podparcia – detal w imadle, na trzech pryzmach, na magnesie czy w uchwycie 3-szczękowym odkształca się inaczej; CMM zazwyczaj widzi go „uwolnionego”.
Jeśli chcesz rzetelnie porównać wirtualny wymiar z rzeczywistością, zrób prosty eksperyment: zmierz ten sam detal w maszynie (sonda) i na CMM, w możliwie zbliżonych warunkach czasowych i temperaturowych, z identycznie zdefiniowaną bazą. Dopiero takie dane pozwalają uczciwie ocenić, gdzie faktycznie leży błąd.
Łączenie danych pomiarowych z modelem – zamknięcie pętli CAD–CAM–CNC
Wielu użytkowników CAD/CAM traktuje pomiar jako osobny świat. A przecież dane z CMM lub z sondy w maszynie mogą wprost wrócić do procesu. Pytanie kontrolne: co robisz z raportami pomiarowymi – odkładasz do segregatora czy używasz do korekty procesu?
Można zacząć bardzo prosto, bez drogich systemów SPC:
wybierz 2–3 krytyczne wymiary, które „lubią” wychodzić poza środek tolerancji;
dla każdej partii zapisz odchyłkę od nominalnego (np. +0,02 / −0,03);
po kilku partiach obejrzyj trend: rośnie, maleje czy „skacze” losowo.
Jeżeli odchyłka rośnie systematycznie w jedną stronę – to sygnał, że możesz ustawić świadome przesunięcie nominalnego wymiaru w CAM lub w korektorach, tak by „pracować” bliżej środka pola. Jeśli zaś wymiar skacze bez wyraźnego trendu, problemem bywają niestabilne warunki obróbki lub mocowanie, a nie sam model.
Wirtualne tolerancje a rzeczywisty „budżet błędu” procesu
Modele CAD bardzo często mają wymiar „idealny”, bez tolerancji lub z tolerancją tylko na rysunku 2D. Tymczasem każdy etap procesu dodaje swój kawałek błędu: dokładność maszyny, powtarzalność mocowania, rozrzut średnicy narzędzia, dryf termiczny. Zadaj sobie pytanie: jaki jest realny „budżet błędu” Twojego procesu dla danego wymiaru?
Praktyczne podejście:
oszacuj dokładność maszyny (np. z raportu geometrii – błąd pozycjonowania, prostopadłość osi);
dodaj rozrzut narzędzia (zużycie między wymianami, bicie oprawki);
dołóż czynnik materiał–mocowanie (odkształcenia przy zacisku i po odcięciu);
zobacz, czy suma tych składników mieści się komfortowo w polu tolerancji.
Jeżeli pole tolerancji wynosi ±0,01, a sam błąd pozycjonowania osi w najgorszym miejscu stołu to 0,008, to wirtualny detal z definicji będzie „lepszy” niż rzeczywisty. Wtedy trzeba albo zmodyfikować proces (inna baza, inny rozkład obróbki), albo uczciwie określić, że taka tolerancja przy tej konfiguracji jest nierealna bez dodatkowych zabiegów.
Świadome „przewymiarowanie” modelu na potrzeby obróbki
Czasami najprostszą metodą dogadania wirtualnego z rzeczywistym jest… celowe odejście od idealnego CAD-u. Brzmi brutalnie, ale w produkcji seryjnej bywa skuteczne. Zanim sięgniesz po to narzędzie, odpowiedz: czy masz wystarczająco danych, by wiedzieć, w jaką stronę i o ile przesunąć wymiary?
Typowy przykład: cienka tuleja, która po wyjęciu z uchwytu i ostygnięciu zawsze się „zwija” i średnica wewnętrzna jest mniejsza o kilka setek. Można albo:
ciągle ręcznie korygować wymiar w korektorze narzędzia,
albo zdefiniować w CAM świadomie większą średnicę (np. +0,02), żeby po sprężystym powrocie detal trafiał w środek tolerancji.
Ten drugi wariant działa tylko wtedy, gdy efekt jest powtarzalny. Jeżeli raz tuleja „schodzi” o 0,01, a innym razem o 0,05, trzeba najpierw ujarzmić proces (materiał, wyżarzanie, mocowanie), a dopiero później „programować” odkształcenie w modelu.
Różnice wymiarów przy zmianie partii materiału
Wirtualny detal nie wie, z jakiej wytopki pochodzi materiał. Ty możesz to odczuć bardzo szybko: jedna partia stali skrawa się „masłem”, inna stawia większy opór, nagrzewa się i odkształca. Pytanie: czy monitorujesz zmiany dostaw materiału i łączysz je z rozjazdami wymiarów?
Gdy kolejne partie materiału zaczynają „przesuwać” te same wymiary w tę samą stronę, masz przynajmniej dwa scenariusze:
parametry skrawania są zbyt agresywne dla twardszej partii – trzeba je złagodzić w wykańczaniu;
naprężenia własne są wyższe – konieczne jest inne rozłożenie obróbki (np. więcej przejść, dodatkowe „odprężające” zdejmowanie naddatku przed wykończeniem).
Bez zanotowania, że zmieniła się dostawa materiału, łatwo obwiniać CAD, CAM lub operatora. Tymczasem to fizyka materiału przesunęła linię między światem wirtualnym a rzeczywistym.
Komunikacja w zespole – czy wszyscy mówią o tym samym wymiarze?
Źródło części rozjazdów bywa prozaiczne: każdy patrzy na inny wymiar, inną referencję, inny widok. Konstruktor mówi o średnicy nominalnej, technolog o wymiarze po obróbce cieplnej, operator o tym, co widzi na liczniku korekt, a kontrola jakości o wyniku z CMM. Zadaj sobie pytanie: czy w Twoim zespole jest jasno nazwane, o jakim wymiarze i na jakim etapie procesu właśnie rozmawiacie?
Ułatwia to kilka prostych nawyków:
zawsze podawaj odniesienie do bazy (np. „Ø20 H7 z bazy A-B-C po hartowaniu” zamiast „ta dwudziestka w środku”);
korzystaj z zrzutów ekranu z CAD/CAM z zaznaczonym wymiarem, gdy omawiasz problem między konstruktorem, technologiem i operatorem;
ustal wspólny schemat nazewnictwa cech (np. C1, C2, C3), który pojawia się i na rysunku, i w programie CAM, i w raporcie pomiarowym.
Gdy wszyscy patrzą na dokładnie tę samą cechę, łatwiej znaleźć, w którym miejscu łańcucha cyfrowego „pękła” zgodność między CAD a detalem na stole.
Diagnostyka krok po kroku – jak systematycznie szukać źródła różnicy
Jeżeli różnica między wymiarem wirtualnym a rzeczywistym jest uporczywa, nie próbuj naprawiać wszystkiego naraz. Zapytaj: gdzie w łańcuchu możesz najtaniej i najszybciej sprawdzić, czy dany etap jest winny?
Sprawdzony schemat postępowania:
Zweryfikuj CAD – czy wymiar nominalny i tolerancja są poprawnie zdefiniowane, czy nie ma nadmiarowych zaokrągleń lub niedomkniętych konturów.
Sprawdź CAM – oglądnij ścieżkę w dynamicznej symulacji, zmierz wirtualny wymiar (np. analiza stocku), zobacz, jaki naddatek zostaje po wykańczaniu.
Przejrzyj G-kod – czy wygenerowane punkty nie są „obcięte” do zbyt małej liczby miejsc po przecinku, czy nie ma niespodziewanych przesunięć (G92, G52, obroty układu).
Przetestuj maszynę na detalu wzorcowym – prosta kostka, kilka otworów i płaszczyzn pod różnymi kątami, porównanie z modelem.
Zweryfikuj narzędzie – pomiar na presetterze, bicie, zużycie, zgodność z danymi w CAM i w sterowaniu.
Oceń mocowanie i materiał – test obróbki bez pełnego zacisku, pomiar przed i po odcięciu, obserwacja odkształceń.
Na każdym etapie zadaj sobie krótkie pytanie: czy tu widzę powtarzalny, logiczny błąd, czy raczej losowy rozrzut? Powtarzalny błąd świadczy o systematycznym przesunięciu (geometria, kompensacje, postprocesor), natomiast losowy – o niestabilności procesu (mocowanie, materiał, operator, warunki). Tylko tak uporządkowane podejście pozwala realnie zbliżyć model wirtualny do tego, co łapiesz później w szczęki mikrometru.
Najczęściej zadawane pytania (FAQ)
Dlaczego wymiary detalu z maszyny różnią się od modelu CAD lub symulacji CAM?
Najczęściej przyczyna nie leży w jednym miejscu, tylko w całym łańcuchu CAD–CAM–post–maszyna–pomiar. Wymiar „gubi się” po trochu na każdym etapie: od niedokładnego modelu CAD, przez inne założenia w CAM (naddatki, tolerancje ścieżek), aż po błąd bazy na maszynie czy inną kinematykę niż ta zasymulowana. Do tego dochodzi interpretacja wymiaru na pomiarze – jeśli baza pomiarowa jest inna niż w CAM, wyniki nigdy nie będą się idealnie zgadzać.
Zacznij od prostego pytania: w którym miejscu masz najmniejszą kontrolę? Czy jesteś pewien modelu CAD i postprocesora, a nie wiesz, jak dokładnie ustawiana jest baza na maszynie? To zwykle pokazuje, gdzie warto najpierw szukać źródła rozjazdu.
Jak odróżnić błąd systematyczny od losowego w różnicach wymiarów?
Spójrz na serię pomiarów tego samego wymiaru. Jeśli za każdym razem odchyłka idzie w tę samą stronę i o podobną wartość (np. ciągle +0,08…+0,12 mm), masz do czynienia z błędem systematycznym. Zwykle oznacza to problem w definicji procesu: model CAD, parametry w CAM, kompensacja w postprocesorze, ustawienie bazy albo geometria maszyny.
Gdy wartości „rozsypują się” bez wyraźnego schematu – raz plus, raz minus, różne wielkości – to błąd losowy. Często wynika ze zmiany warunków obróbki (temperatura, mocowanie, zużycie narzędzia, różni operatorzy). Zrób prosty eksperyment: zapisz wyniki 5–10 detali z rzędu i zaznacz znak oraz wartość odchyłki. Widzisz kierunek czy chaos?
Kiedy różnice wymiarów między symulacją a detalem są jeszcze akceptowalne?
Praktyczne podejście: porównaj rozjazd do szerokości tolerancji z rysunku. Jeżeli różnica między wirtualnym detalem a pomiarem mieści się w ok. 20–30% pola tolerancji i jest stabilna, proces zwykle da się bezpiecznie prowadzić, a symulacja nadal ma sens jako narzędzie decyzyjne. Pytanie tylko: jaki masz cel – „zawsze w środku tolerancji” czy „byle się mieściło”?
Jeśli odchyłki zbliżają się do granic tolerancji albo je przekraczają, każda mała zmiana (temperatura, inne narzędzie, inny operator) może wypchnąć wymiar poza wymagania. W takiej sytuacji warto zatrzymać się i przeanalizować cały łańcuch danych, zamiast tylko „podkręcać” korektory na maszynie.
W którym miejscu procesu najczęściej powstają błędy wymiarów – CAD, CAM, postprocesor, maszyna czy pomiar?
Nie ma jednej odpowiedzi, ale można wskazać typowe scenariusze. Jeśli od początku jest zły wymiar nominalny (błąd w modelu CAD albo niespójność z rysunkiem 2D), to wszystkie kolejne etapy tylko „wiernie” go powielają. Gdy model CAD jest poprawny, a różnice pojawiają się już w symulacji CAM, problemem bywają naddatki, zaokrąglenia ścieżek, algorytmy wygładzania albo zła definicja narzędzia.
Gdy symulacja wygląda dobrze, a na maszynie wymiar „ucieka”, często winny jest postprocesor (inna kompensacja, zaokrąglanie), ustawienie bazy lub sama geometria maszyny. Jeśli masz wrażenie, że program jest dobry, a wszystko „psuje się” na kontroli jakości, sprawdź: czy baza pomiarowa i sposób interpretacji tolerancji są zgodne z tym, jak detal był licowany w CAM.
Jak praktycznie ograniczyć różnice między wirtualnym detalem a rzeczywistym?
Najpierw zdecyduj, co chcesz poprawić: jakość symulacji, stabilność obróbki czy sposób pomiaru. Od tego zależy kolejność działań. Typowy, skuteczny zestaw kroków obejmuje:
uściślenie definicji w CAM: te same bazy, realne średnice i długości narzędzi, jasno zdefiniowane naddatki, parametry wygładzania;
weryfikację postprocesora na prostych testowych programach – czy G-kod faktycznie odtwarza ścieżkę z CAM;
sprawdzenie maszyny: geometria, kompensacje, sposób ustawiania bazy, stabilność termiczna;
uzgodnienie z działem pomiarów wspólnej bazy i sposobu interpretacji wymiarów krytycznych.
Zadaj sobie pytanie: co już próbowałeś? Korekty na maszynie, poprawki w CAM, zmianę narzędzi? Jeśli tak, a problem wraca, czas przejść z gaszenia pożarów na uporządkowanie całego przepływu danych.
Czy można całkowicie wyeliminować różnice między symulacją a pomiarem 3D?
W praktyce nie da się wyzerować wszystkich różnic, ale można je ograniczyć do poziomu, który nie generuje kosztów: złomu, poprawek i reklamacji. Zawsze pozostaną wpływy materiału, temperatury, zużycia narzędzi czy drobne różnice w mocowaniu. Kluczowe pytanie brzmi więc: jaką odchyłkę jesteś gotów zaakceptować, żeby proces był ekonomicznie sensowny?
Dobrym celem jest taki stan, w którym:
symulacja przewiduje geometrię detalu z dokładnością lepszą niż połowa tolerancji krytycznych wymiarów,
pierwsza sztuka po ustawieniu maszyny zwykle mieści się w środku pola tolerancji,
rozrzut w serii jest mniejszy niż to, co klient określa jako graniczne wymagania.
Jeżeli jesteś daleko od tego poziomu, zacznij od jednej linii produkcyjnej lub jednego typu detalu i krok po kroku uspójniaj cały łańcuch CAD–CAM–post–maszyna–pomiar.
Co zrobić, gdy pierwsza sztuka jest poza tolerancją, mimo „idealnej” symulacji?
Zamiast od razu „kręcić” korektorami, zatrzymaj się i zadaj kilka prostych pytań: czy baza na maszynie jest ustawiona dokładnie tak, jak baza w CAM? Czy średnica i długość narzędzia są realne, a nie katalogowe? Czy postprocesor nie zmienił sposobu kompensacji promienia? Często już te trzy punkty wyjaśniają rozjazd.
Dobrym nawykiem jest krótka checklista dla pierwszej sztuki:
porównanie kluczowych wymiarów z symulacją (np. przekroje, promienie, pozycje otworów),
sprawdzenie, czy pomiar używa tej samej bazy co CAM,
zanotowanie odchyłek i ich kierunku (plus/minus), zanim wprowadzisz poprawki.
Dzięki temu każda „wpadka” z pierwszą sztuką staje się źródłem wiedzy, a nie tylko kolejnym przypadkowym ratowaniem detalu.
Źródła informacji
ISO 230-1: Test code for machine tools – Part 1: Geometric accuracy of machines operating under no-load or finishing conditions. International Organization for Standardization (2012) – Norma dokładności geometrycznej obrabiarek, podstawa dla różnic CAD–maszyna
ISO 10791-7: Test conditions for machining centres – Part 7: Accuracy of a finished test piece. International Organization for Standardization (1998) – Ocena dokładności obróbki na podstawie detalu testowego
VDI/VDE 2617: Accuracy of coordinate measuring machines. VDI/VDE Society for Measurement and Automatic Control – Wytyczne dokładności CMM, niepewność pomiaru wymiarów
VDI 3441: Accuracy of machine tools. Verein Deutscher Ingenieure – Charakterystyka błędów obrabiarek, rozróżnienie błędów systematycznych i losowych
DIN EN ISO 9001: Quality management systems – Requirements. Deutsches Institut für Normung (2015) – Wymagania systemowe dot. nadzoru nad procesem i pomiarami
Machining Simulation for the Next Generation of Manufacturing. CIRP Annals – Manufacturing Technology (2015) – Przegląd roli symulacji obróbki w redukcji ryzyka przed produkcją
