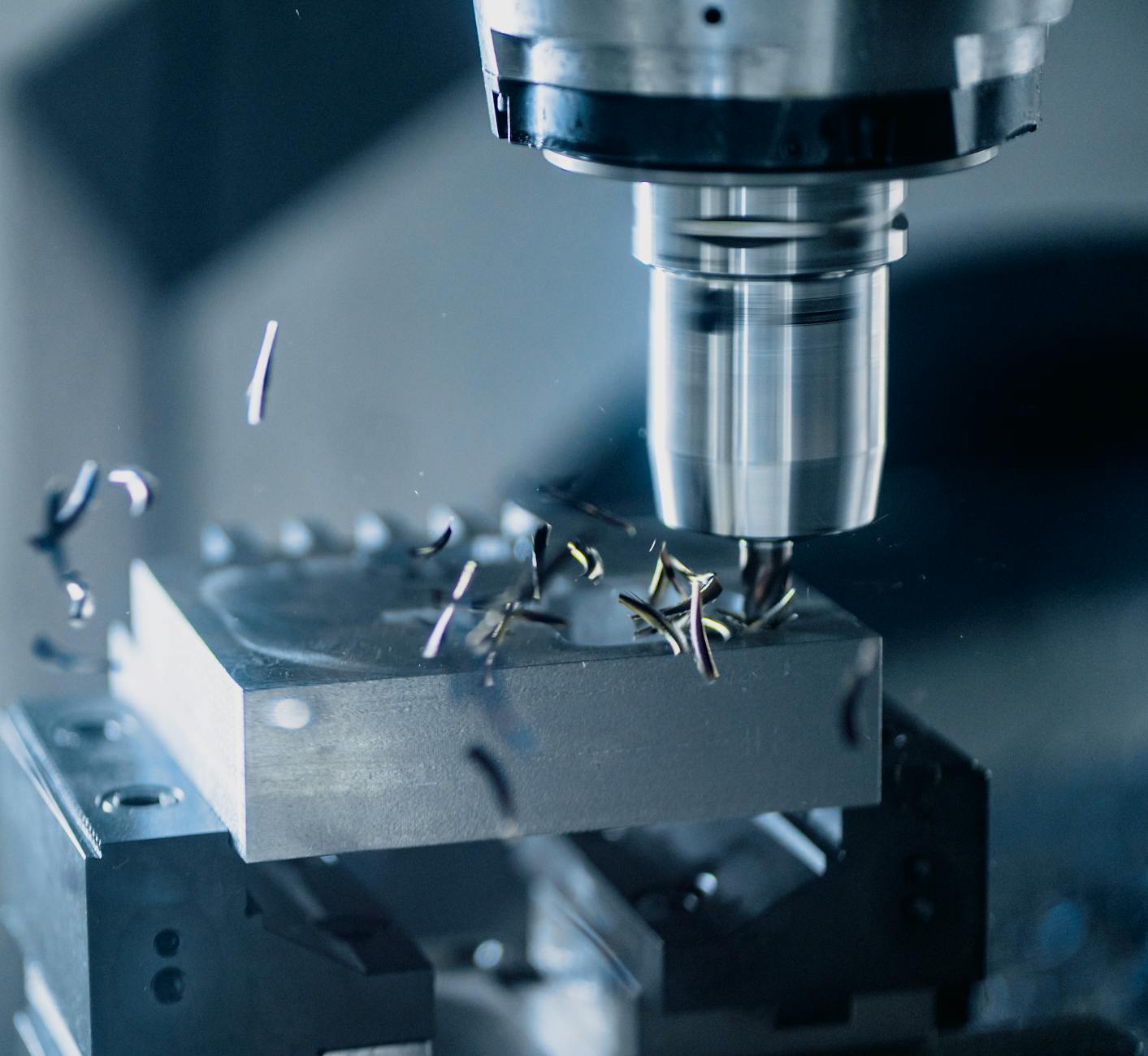

Dlaczego łączyć kontury, kieszenie i wiercenie w jednym programie
Rozdzielone programy 2.5D = dłuższy czas cyklu i więcej nerwów
Tworzenie osobnych programów na frezowanie konturu, osobnych na kieszenie i jeszcze innych na wiercenie wydaje się na pierwszy rzut oka „porządne”. W praktyce bezpośrednio wydłuża czas cyklu i zwiększa ryzyko błędów. Każdy dodatkowy program to dodatkowe:
- ładowanie pliku lub wywołanie numeru programu w sterowaniu,
- sprawdzenie poprawności punktu zerowego i bazowania,
- restart od konkretnego bloku lub linii, jeśli coś pójdzie nie tak,
- potencjalne przestawienie detalu, szczęk, docisków, osłon.
Na pojedynczej sztuce strata to czas operatora. Przy serii kilkudziesięciu lub kilku setek detali zsumowane „pierdoły” typu potwierdzenia, podjazdy do punktu referencyjnego, sprawdzanie kartki z listą programów tworzą realne godziny zmarnowanego czasu. W dodatku każdy osobny program to nowe miejsce, w którym można pomylić korekcję, punkt zerowy czy wersję detalu.
Przy jednym spójnym programie 2.5D, który zawiera frezowanie konturu, kieszeni i wiercenie, maszynę uruchamiasz raz, a potem tylko doglądasz procesu. Operator nie musi pamiętać sekwencji: „najpierw program 101, potem 102, a później 205 z otworami”. Ma jedną pozycję na karcie: program np. O1000 – kompletna obróbka.
Mniej programów = mniej potencjalnych pomyłek operatora
Każdy dodatkowy program to dodatkowa decyzja operatora. A każda decyzja to szansa na błąd: włączenie złego programu, start z niewłaściwego bloku, pomyłka z wersją poprawioną i niepoprawioną. W realnej produkcji takie błędy nie dzieją się co godzinę, ale potrafią „trafić” przy najgorszym możliwym detalu – drogim lub krytycznym.
Jeden, logicznie ułożony program 2.5D ogranicza pole do takich pomyłek. Operator:
- ładuje tylko jeden kod,
- sprawdza tylko jeden zestaw korekcji narzędziowych,
- ma jasny przebieg: od zgrubnej obróbki po wykańczającą, bez przeskakiwania między operacjami.
Jeśli pojawi się potrzeba poprawki (np. minimalna zmiana głębokości kieszeni), modyfikujesz jedną sekcję w jednym programie, zamiast śledzić tę samą operację powieloną w kilku plikach. To nie tylko oszczędność czasu programisty, ale także mniejsze ryzyko, że w jednym z plików zostanie „stara” wersja.
Logiczny, kompletny program = mniej papierologii i większa powtarzalność
Wzorcowy program 2.5D łączący frezowanie konturów, kieszeni i wiercenie to też porządek w dokumentacji. Zamiast kilku kartek z różnymi numerami programów i narzędzi masz jedną kartę technologiczną i jedną listę narzędzi, zsynchronizowaną z CAM-em i maszyną. Łatwiej opisać workflow dla brygady, łatwiej wdrożyć nowego operatora, łatwiej zarchiwizować proces.
Przy powtórce zlecenia za pół roku nie szukasz po katalogach: „który program był od otworów, a który od konturu?”. Bierzesz sprawdzony główny program, ewentualnie dopisujesz drobne poprawki, ale rdzeń pozostaje ten sam. Taka powtarzalność bardzo szybko przekłada się na realną oszczędność – mniej zmian, mniej ustawień na maszynie, mniej poprawek ręcznych.
Program warsztatowy vs rozbudowany program CAM dla serii
Nie każda sytuacja wymaga superrozbudowanego programu CAM. Dla pojedynczego, prostego detalu operator z doświadczeniem może napisać krótką sekwencję G-kodu „z ręki” bezpośrednio na sterowaniu: jeden kontur, jedna kieszeń, kilka otworów, wszystko po kolei. Taki program warsztatowy jest szybki w przygotowaniu, ale trudniejszy do standaryzacji i odtworzenia przez inną osobę.
W serii produkcyjnej lub dla detali wracających warto przejść na bardziej przemyślaną strukturę programu generowanego z CAM. Dzięki temu:
- masz kontrolę nad strategią przejazdów między konturami, kieszeniami i otworami,
- łatwo analizujesz czas cyklu, obciążenie narzędzi, kolejność operacji,
- utrzymujesz jeden „złoty” wzór programu, który można replikować na innych maszynach.
Nawet w programie warsztatowym opłaca się stosować te same zasady, co w CAM: logiczna kolejność, minimalizacja zmian narzędzi, spójne bazowanie, przemyślane przejścia między operacjami.
Praktyczny przykład: prosty detal pryzmatyczny – dwa podejścia
Wyobraź sobie klasyczny detal pryzmatyczny: płytka stalowa z jedną większą kieszenią w środku, czterema otworami mocującymi w narożach i zewnętrznym konturem z fazowaniem. Dwa typowe podejścia:
- Trzy osobne programy: P1 – frezowanie kieszeni, P2 – wiercenie otworów, P3 – kontur zewnętrzny i faza.
- Jeden program: pełna sekwencja od zgrubnej kieszeni, przez otwory, po kontur wykańczający.
W pierwszym przypadku operator za każdym razem musi:
- wybrać program na sterowaniu i uruchomić go z poprawnym punktem zerowym,
- kontrolować stan narzędzi i korekcji osobno dla każdej części obróbki,
- pamiętać, że np. P3 jest kompatybilny tylko z wersją P1 po poprawkach.
W drugim przypadku kolejność jest z góry zabetonowana w programie, a operator jedynie pilnuje wykonania całej ścieżki. W efekcie zamiast trzech cykli start–stop ma jeden, płynny proces. Taka struktura idealnie pokazuje, dlaczego warto inwestować czas w spójne programy 2.5D i jak szybko zwraca się to przy większej liczbie detali.
Ustalenie celu obróbki i wymagań – fundament dobrego programu 2.5D
Definiowanie wymiarów krytycznych i powierzchni bazowych
Łączenie konturów, kieszeni i wiercenia w jednym programie 2.5D ma sens tylko wtedy, gdy program jest podporządkowany celowi technologicznemu. Na starcie trzeba jasno określić:
- które wymiary są krytyczne (np. szerokość kieszeni, rozstaw otworów, położenie konturu względem bazy),
- która powierzchnia jest powierzchnią bazową (skąd „mierzy się” cały detal),
- jakie płaszczyzny referencyjne i osie są kluczowe dla dalszego montażu lub obróbki.
Wymiar krytyczny nie zawsze jest najbardziej oczywisty. Czasem będzie to głębokość kieszeni, ale przy detalu montażowym bardziej liczy się pozycja otworów względem bazowego boku. Ułożenie programu powinno odzwierciedlać te priorytety – tak, aby potencjalne odchyłki nie „rozjechały” się na kluczowych funkcjach detalu.
Powierzchnia bazowa to nie tylko punkt zerowy w sterowaniu, ale też realny sposób mocowania. Jeśli detal w dalszym procesie będzie bazowany na spodzie i jednym boku, to te powierzchnie muszą być obrobione w taki sposób, by zachować wymagane tolerancje prostoliniowości, prostopadłości i położenia.
Wpływ tolerancji na kolejność operacji
Im ciaśniejsze tolerancje, tym bardziej trzeba przemyśleć kolejność operacji w jednym programie 2.5D. Typowy przykład: zewnętrzny kontur obrobiony z dokładnością IT7–IT8. Jeśli obrobisz kontur zbyt wcześnie, a potem będziesz agresywnie czyścić kieszeń i wiercić otwory, możesz stracić sztywność detalu i wygenerować minimalne odkształcenia. Efekt: kontur „ucieka” poza tolerancję.
Bezpieczniej zaplanować program tak, aby:
- wykonać zgrubną obróbkę kieszeni i ewentualnych otworów odciążających,
- zostawić naddatki na kontur i ważne powierzchnie bazowe,
- na końcu przeprowadzić wykańczający kontur i ewentualne przejścia wykańczające kieszeń.
Tolerancje wpływają też na konieczność stosowania przejść półwykańczających. Przy ciasnych wymaganiach sensowne jest zostawienie niewielkiego, jednolitego naddatku, a następnie wykonanie jednego lub dwóch lżejszych przejść, zamiast „jednym strzałem” zdejmować cały naddatek. Program łączący wszystkie operacje umożliwia bardziej świadome sterowanie taką kolejnością.
Mocowanie detalu a dostęp narzędzia
Najlepszy program CAM nic nie da, jeśli detal jest zamocowany tak, że narzędzie nie ma fizycznego dostępu do fragmentów kieszeni czy konturu, albo trzeba ryzykownie „przeciskać” frez między szczękami. Projektując sekwencję frezowania konturu, kieszeni i wiercenia, trzeba dobrze przeanalizować:
- gdzie znajdują się szczęki imadła, dociski, ograniczniki,
- jakie są strefy, w które nie wolno wjeżdżać narzędziem,
- czy detal zachowa sztywność po obróbce określonych powierzchni.
Czasem lepiej wykonać część kieszeni w pierwszym zamocowaniu i zostawić fragment do dokończenia po obrocie detalu, niż ryzykować kolizję z oprawką freza lub ze szczękami. Wszystko to należy uwzględnić w jednym programie 2.5D, tak aby sekwencja operacji była spójna z realnym sposobem zamocowania.
Kolejna kwestia to wysokość chwytu w imadle. Jeśli kontur zewnętrzny „odchudzi” detal zbyt wcześnie, może zabraknąć powierzchni chwytowej. Stąd logiczne jest zaplanowanie konturu wykańczającego jako jednego z ostatnich kroków, po wykonaniu większości kieszeni i otworów.
Operacje „muszą być” vs „fajnie by było”
Program 2.5D łatwo przeładować „ulepszaczami”: dodatkowe fazki, przelotki, zaokrąglenia, estetyczne przejścia. W jednostkowej produkcji często są zbędne, zwłaszcza jeśli masz napięty czas i liczy się przede wszystkim funkcja detalu. Dobrym nawykiem jest podział operacji na:
- technologicznie konieczne – warunkujące geometrię, montaż, szczelność, bezpieczeństwo,
- uzupełniające – poprawiające estetykę, wygodę montażu, ale możliwe do wykonania innymi metodami lub pominięcia.
W jednym programie 2.5D możesz grupować operacje tak, aby w razie potrzeby wyłączyć część „ładnie by było” poprzez szybkie skasowanie lub pominięcie określonych bloków. Taki podział dobrze odzwierciedlają czytelne komentarze w programie i logiczne nadawanie numerów operacji w CAM. Ułatwia to też adaptację programu do różnych wersji detalu, np. „wersja ekonomiczna” bez faz na mniej krytycznych krawędziach.
Planowanie zmniejsza potrzebę kombinowania na maszynie
Duża część problemów z czasem cyklu i błędami operatora wynika nie z samego wykonania, ale z chaotycznego planowania. Jeśli na etapie przygotowania programu 2.5D zdefiniujesz cel obróbki, bazę, tolerancje i kolejność operacji, operator nie będzie musiał „ratować” procesu na maszynie poprzez ręczne korekty i dodawanie subprogramów.
W dłuższym horyzoncie czasowym to właśnie konsekwentne planowanie umożliwia tworzenie bibliotek sprawdzonych sekwencji łączących frezowanie konturu, kieszeni i wiercenie. Raz porządnie zaprojektowany schemat można potem powielać dla różnych detali pryzmatycznych, skracając fazę przygotowania kolejnych programów.
Każda godzina spędzona przy dobrze przemyślanym planie obróbki zwraca się wielokrotnie na produkcji seryjnej, więc warto usiąść z rysunkiem, tolerancjami i sposobem mocowania zanim w ogóle otworzysz CAM.
Strategia bazowania, punkty zerowe i płaszczyzny robocze
Wybór głównego punktu zerowego: Z0 na detalu czy na stole
Podstawowa decyzja przy programie 2.5D to położenie punktu zerowego. Najczęściej rozważane warianty:
- Z0 na górnej powierzchni detalu – najpopularniejsze przy frezowaniu kieszeni i konturów, bo głębokości są mierzone „w dół” od znanej powierzchni.
- Z0 na stole lub na szczękach imadła – sensowne w przypadku wielu zamocowań lub gdy grubość detalu jest zmienna i chcesz kontrolować minimalną pozostałą grubość.
Dla jednego programu obejmującego frezowanie konturu, kieszeni i wiercenie zazwyczaj wygodniejszy jest Z0 na górze detalu. Ułatwia to kontrolę głębokości kieszeni i otworów, rozumienie kodu oraz porównywanie go z rysunkiem (większość rysunków 2D podaje głębokości od powierzchni odniesienia). Wyjątkiem są detale, gdzie wymagana jest bardzo dokładna grubość pozostała – wtedy sensowniejszy może być Z0 na spodzie.
Kluczowe jest, aby wszystkie operacje w programie – frezowanie, wiercenie, ewentualne gwintowanie – odnosiły się do tego samego, stabilnego Z0. Unika się w ten sposób błędów typu: kieszeń liczona od górnej powierzchni, a wiercenie od stołu, co prowadzi do przekłutych otworów albo zbyt płytkich gniazd.
Spójność układów współrzędnych dla różnych operacji 2.5D
Ujednolicenie baz dla konturów, kieszeni i wiercenia
Łączenie różnych typów operacji w jednym programie wymaga jednego, spójnego „układu odniesienia”. Jeśli kontur liczysz z innego układu niż wiercenie, margines na pomyłkę rośnie lawinowo. Praktyczne zasady są proste:
- kontur zewnętrzny, kieszenie i otwory powiązane z ich położeniem – ten sam G54 (lub inny główny układ),
- dodatkowe układy G55/G56 tylko tam, gdzie faktycznie zmienia się zamocowanie lub strona detalu,
- żadnego „przeskakiwania” między układami w tej samej płaszczyźnie roboczej bez wyraźnego komentarza w kodzie.
Jeśli używasz wielu baz, dobrze sprawdza się prosty schemat: G54 – pierwsze zamocowanie (góra detalu), G55 – druga strona, G56 – bok pod otwory. Każdy fragment programu jest wtedy przypisany do konkretnego etapu obróbki, co widać już przy pobieżnym przejrzeniu kodu. Operator łatwiej zauważa niekonsekwencje i szybciej wychwytuje błędnie ustawiony punkt zerowy.
W jednym, scalonym programie 2.5D takie porządkowanie układów współrzędnych jest kluczowe – inaczej łatwo o sytuację, w której kieszeń jest perfekcyjnie, a otwory „odpłyną” o kilka dziesiątych, bo były zakodowane względem innej bazy.
Płaszczyzny robocze i obrót układu – nie tylko G17
Większość obróbek 2.5D na frezarce realizuje się w płaszczyźnie G17 (XY), ale przy detalach pryzmatycznych z kilkoma bazami szybko pojawia się potrzeba wykorzystania także G18 i G19 lub funkcji obrotu układu (np. G68). Im bardziej przemyślisz to na etapie planowania, tym prostszy i czytelniejszy kod otrzymasz.
Typowe podejścia:
- wszystkie kontury i kieszenie w jednym zamocowaniu – płaszczyzna G17,
- otwory pod kołki ustalające w boku detalu – osobne zamocowanie, ale nadal G17 (detal obrócony mechanicznie),
- wiercenie otworów na czołach wałków/pryzm – płaszczyzna G18/G19 lub cykle wiercenia w osi X/Y po obrocie detalu.
Jeśli sterowanie pozwala na obrót układu współrzędnych (np. G68), często wygodniej jest obrócić układ niż modyfikować geometrię w CAM. Jeden program może wtedy obsłużyć warianty detalu z otworami pod różnym kątem – zmieniasz tylko kąt obrotu w nagłówku sekcji, a ścieżki pozostają te same.
Przy planowaniu zintegrowanego programu 2.5D opłaca się trzymać jednego, domyślnego układu i płaszczyzny (G54, G17), a wszystkie wyjątki jasno wydzielać w komentarzach i blokach kodu. Zmniejszasz tym samym ryzyko, że przy kolejnym uruchomieniu ktoś zapomni wrócić do G17 po użyciu G19 w pojedynczej operacji wiercenia.
Przyłóż się raz do logicznego nazwania i opisania baz oraz płaszczyzn, a kolejne programy zaczną układać się szybciej i bez „twórczego chaosu”.
Systemowe punkty odniesienia: ograniczniki, palety, płyty bazowe
Samo G54 w sterowaniu to za mało, jeśli fizyczne położenie detalu „pływa” między partiami. Łatwo stworzyć świetny program łączący kontury, kieszenie i wiercenie, a potem tracić czas na każdorazowe szukanie bazy na nowo. Tu wchodzą w grę mechaniczne punkty odniesienia:
- stałe ograniczniki w imadle lub na płycie,
- dedykowane płyty bazowe z kołkami ustalającymi,
- systemy paletowe z powtarzalnym pozycjonowaniem.
Jeśli detal zawsze „wpada” w ten sam narożnik bazy i opiera się o te same kołki, możesz bez obaw budować rozbudowane, uniwersalne programy 2.5D. Wtedy nawet złożona sekwencja: zgrubna kieszeń, otwory, kontur wykańczający i fazowanie – działa bez konieczności każdorazowego „szukania” punktu zerowego.
Przy bardziej rozbudowanej produkcji warto powiązać konkretne płyty bazowe z konkretnymi układami G54/G55. W praktyce operator tylko wybiera odpowiedni osprzęt, ładuje program i wie, że baza jest zgodna z tym, co zakładał programista. Jednorazowy wysiłek włożony w przygotowanie takich rozwiązań szybko skraca każdy kolejny cykl.
Jeśli chcesz zmniejszyć presję na operatora, inwestycja w powtarzalne bazowanie jest jednym z najszybszych sposobów na spokojniejsze uruchamianie złożonych programów 2.5D.
Kolejność operacji 2.5D – od zgrubnej do wykańczającej
Zasada „od sztywnego do delikatnego”
Program łączący frezowanie konturu, kieszeni i wiercenie układaj tak, jakbyś fizycznie „rzeźbił” detal: na początku maksymalna sztywność, na końcu najbardziej delikatne kształty. Kolejność narzucona przez tę zasadę zwykle wygląda tak:
- zgrubne kieszenie i otwory odciążające,
- zgrubny kontur pozostawiający solidny naddatek,
- półwykańczające przejścia w newralgicznych obszarach,
- wiercenie i obróbka otworów precyzyjnych,
- kontur wykańczający i ewentualne fazy/zaokrąglenia.
Jeśli najpierw „wydłubiesz” kontur na gotowo, a później wejdziesz agresywną obróbką w dużą kieszeń, cienkie ścianki zaczną się uginać. Geometria konturu przestanie odpowiadać temu, co wygenerowałeś w CAM. Trzymanie się zasady „najpierw masa, potem kosmetyka” ratuje większość problematycznych detali.
Przejrzyj swój najbardziej skomplikowany detal i spróbuj ułożyć kolejność operacji właśnie według kryterium sztywności – nagle okaże się, że kilka „dziwnych” problemów ze stabilnością znika bez dodatkowej magii.
Rozdzielenie zgrubnej i wykańczającej geometrii
W jednym programie łatwo kusi, aby jedną ścieżką „załatwić” zgrubnie i wykańczająco: frez wjeżdża, zbiera materiał, a na końcu jedzie jeszcze raz tą samą drogą jako przejazd wykańczający. Na papierze wygląda to dobrze, w praktyce daje średnią kontrolę nad jakością i czasem.
Lepszy schemat to wyraźne rozdzielenie geometrii zgrubnej i wykańczającej:
- ścieżki zgrubne – większe narzędzie, większe posuwy, większe naddatki boczne i denne,
- ścieżki wykańczające – dedykowane przejazdy przy ścianach i dnach z małym naddatkiem i precyzyjnymi parametrami.
Taki podział daje kilka korzyści: możesz przełączać się między trybem „tylko zgrubnie” a „pełny cykl”, łatwo optymalizować czasy (np. dodać jedno przejście półwykańczające w newralgicznej kieszeni) i lepiej sterować zużyciem narzędzi. Dodatkowo operator ma jasny obraz: tutaj maszyny „tnie na grubo”, a tutaj „poleruje” kontur i powierzchnie.
Zrób sobie mały eksperyment – oddziel w jednym z istniejących programów ścieżki zgrubne i wykańczające logicznymi komentarzami i sprawdź, jak łatwiej się potem takie programy czyta i modyfikuje.
Wiercenie: przed czy po kieszeniach?
Klasyczny dylemat przy łączeniu operacji: kiedy wiercić otwory? Brak jednej recepty, jest jednak kilka praktycznych reguł:
- Otwory odciążające w dużych kieszeniach – przed kieszenią, bo ułatwiają wybieranie materiału i zmniejszają obciążenie freza.
- Otwory precyzyjne pod kołki, prowadnice – po zasadniczym ukształtowaniu powierzchni bazowych, ale przed konturem wykańczającym, gdy detal jest jeszcze wystarczająco sztywny.
- Otwory gwintowane – zwykle po zgrubnym frezowaniu, żeby wióry z kieszeni nie uszkodziły gwintu.
W jednym programie możesz zapisać logiczną sekwencję: wiercenie otworów odciążających, zgrubna kieszeń, półwykańczające dno, wiercenie i rozwiercanie/roztaczanie precyzyjnych otworów, kontur wykańczający. Dzięki temu narzędzia „współpracują” ze sobą, a nie przeszkadzają.
Wystarczy raz sobie rozpisać, które otwory pełnią funkcję technologiczną (odciążają, prowadzą wiór), a które funkcję montażową, i przypisać je do odpowiednich bloków operacji w programie. Z chaosu robi się logiczna, powtarzalna ścieżka.
Półwykańczanie i „odciążenie” ścianek
W zintegrowanym programie 2.5D dobrze sprawdzają się operacje półwykańczające, szczególnie przy cienkich ściankach i głębokich kieszeniach. Zasada jest prosta:
- zgrubnie „wyczyścić” kieszeń z większym naddatkiem na ścianach i dnie,
- wykonać przejazd półwykańczający ścian (i ewentualnie dna), zdejmując większość naddatku, ale zostawiając cienką warstwę,
- po wykonaniu innych operacji – np. otworów czy sąsiednich kieszeni – wrócić do przejazdu wykańczającego.
Taki układ pozwala zdjąć większość naprężeń, gdy detal jest jeszcze stosunkowo masywny, a końcowy przejazd wykańczający służy już tylko „kosmetyce”. Różnica w prostoliniowości ścian i powtarzalności wymiarów potrafi być zaskakująca, szczególnie przy aluminium i stali nierdzewnej.
Dodanie jednej sekwencji półwykańczającej w kluczowej kieszeni bywa szybszą drogą do stabilnych wymiarów niż ciągłe kręcenie korekcjami narzędzia na maszynie.
Kontrolowane „przerwy” na pomiar w środku programu
Przy detalach wymagających wysokiej dokładności opłaca się w jednym, scalonym programie zaplanować punkty kontrolne. To nie musi być rozbudowana automatyka z sondą – często wystarczy:
- zatrzymanie programu po zgrubnej i półwykańczającej obróbce kluczowej kieszeni,
- prostą instrukcję w komentarzu: co i w którym miejscu zmierzyć,
- możliwość korekty wymiaru przez wpisanie offsetu narzędzia i kontynuację programu.
Takie „wbudowane” pomiary w środku programu są dużo bezpieczniejsze niż ręczne zatrzymania na przycisku STOP i improwizowane pomiary. Operator krok po kroku podąża za logiką zapisaną w programie, a Ty masz większą kontrolę nad tym, co rzeczywiście jest sprawdzane.
Jeśli obawiasz się dodatkowego czasu, zacznij od jednego, dobrze przemyślanego punktu kontrolnego w kluczowej fazie – często jego obecność pozwala odważniej przyspieszyć wcześniejsze przejazdy zgrubne.
Grupowanie narzędzi i minimalizacja zmian – serce krótkiego czasu cyklu
Logika „najpierw narzędzie, potem geometria”
Przy planowaniu zintegrowanego programu intuicja podpowiada: najpierw jeden detal (kieszeń), potem drugi (kontur), potem otwory. Lepszy efekt daje odwrócenie logiki: wybierasz narzędzie i robisz nim wszystko, co się da, dopiero później przechodzisz do kolejnego.
Przykładowa sekwencja:
- Frez palcowy Ø16 – zgrubne kieszenie, otwory odciążające, zgrubny kontur z naddatkiem.
- Frez palcowy Ø10 – wykańczanie kieszeni, dogłębienia naroży, lokalne kieszenie mniejsze niż Ø16.
- Frez walcowo-czołowy Ø6 – finalne przejścia w wąskich strefach, promienie, „dogryzanie” przykrawędzi.
- Wiertło Ø5 / Ø8 – wiercenie wszystkich otworów tych średnic.
- Frez do faz – wszystkie fazki na zewnątrz i wewnątrz.
Tak ułożona ścieżka minimalizuje liczbę zmian narzędzi, a tym samym „martwy” czas. Zyskujesz też prostsze życie przy korektach: jeśli wymiar w kieszeni wymaga korekty, szukasz jej w jednym, zwartym bloku operacji dla konkretnego freza, zamiast w kilku porozrzucanych fragmentach programu.
Zastosuj tę logikę choćby w jednym, testowym programie – poczucie „porządku” i spójności operacji szybko stanie się standardem, którego nie będziesz chciał porzucać.
Plan narzędzi: od największego do najmniejszego
Efektywne grupowanie narzędzi zwykle opiera się na prostej kolejności: od największych średnic do najmniejszych. Najpierw frezy i wiertła, które usuwają najwięcej materiału, potem te, które tylko „dopieszczają” detale. Korzyści są jasne:
- duże narzędzia rozbijają materiał i skracają drogę mniejszym,
- mniejsze frezy pracują lżej i krócej, więc zużywają się wolniej,
- łatwiej przewidzieć obciążenie wrzeciona i wiórowanie.
Ujednolicone parametry dla grup narzędzi
Przy jednym, rozbudowanym programie 2.5D ogromnym ułatwieniem jest potraktowanie narzędzi „rodzinami”. Zamiast stroić każdy frez jak osobny wszechświat, lepiej zbudować kilka klas parametrów i konsekwentnie się ich trzymać:
- Grupa „zgrubna” – wysokie posuwy, duża głębokość skrawania, umiarkowana szerokość, bez obsesji na punkcie jakości powierzchni.
- Grupa „półwykańczająca” – średnie posuwy, kontrolowane zejścia, priorytetem jest stabilny wymiar i przygotowanie pod finalny przejazd.
- Grupa „wykańczająca” – mniejsze posuwy, mały naddatek, powtarzalna jakość ścian i dna, często z korekcją promienia narzędzia.
Każdą rodzinę narzędzi możesz „podpiąć” pod jedną filozofię parametrów: frezy Ø16, Ø12, Ø10 w zgrubnej obróbce kieszeni pracują w podobnych warunkach obciążenia, różni je tylko szerokość ścieżki i korekta wejść w naroża. Przy aktualizacji strategii nie przeglądasz kilkudziesięciu przejazdów – zmieniasz logikę w jednym miejscu i od razu masz spójniejszą obróbkę.
Dobrą praktyką jest dodanie krótkiego komentarza przy pierwszej operacji danej grupy, np. (ZGRUBNE – RODZINA PARAMETROW #1). Po kilku miesiącach, gdy wrócisz do programu, taki opis oszczędza długiego „grzebania” po linijkach G-kodu.
Zrób pierwszy krok: wybierz jedną część i wprowadź u siebie chociaż dwie spójne grupy – zgrubną i wykańczającą. Różnica w czytelności programów szybko przekona Cię, że opłaca się to ciągnąć dalej.
Ograniczenie liczby nietypowych narzędzi
Duża liczba narzędzi specjalnych potrafi zabić sens całego grupowania. Każde „egzotyczne” narzędzie to:
- dodatkowa szansa na pomyłkę przy uzbrajaniu magazynu,
- dłuższy czas ustawiania korekcji długości i promienia,
- większe ryzyko, że akurat tego freza zabraknie na zmianie.
Przy jednym, zintegrowanym programie lepszą strategią jest oparcie się na „trzonie” uniwersalnych narzędzi: kilku średnicach frezów palcowych, jednym frezie do faz, zestawie standardowych wierteł. Narzędzia specjalne zostają tylko tam, gdzie naprawdę robią różnicę: ekstremalnie głębokie kieszenie, specyficzny promień, nietypowa faza.
Efekt uboczny jest bardzo pozytywny: operatorzy szybciej uczą się „pakietu standardowego”, a rotacja detali nie wywraca do góry nogami ustawień magazynu narzędzi. Zamiast zmieniać co chwilę konfigurację, budujesz powtarzalny „szkielet” maszynowy, który jedynie delikatnie modyfikujesz.
Spróbuj przy najbliższym projekcie otwarcie zadać sobie pytanie: „czy ten specjalny frez naprawdę skraca czas, czy tylko komplikuję życie operatorowi?”. Świadoma odpowiedź już sama w sobie potrafi odchudzić listę narzędzi.
Standaryzacja numeracji narzędzi i korekcji
Połączenie konturów, kieszeni i wiercenia w jednym programie ma sens tylko wtedy, gdy operator nie musi się zastanawiać, które narzędzie jest czym. Dlatego ogromnie pomaga spójna numeracja:
- T1–T9 – frezy zgrubne i uniwersalne,
- T10–T19 – frezy wykańczające i „precyzyjne”,
- T20–T29 – wiertła i narzędzia do otworów,
- T30+ – specjalne, rzadko używane narzędzia.
Podobny porządek można wprowadzić w korekcjach promienia (D) i długości (H). Kluczem jest stała zasada, np. H = T, D = T, bez wynalazków typu T5 H17 D23, chyba że uzasadnia to bardzo konkretny układ w firmie.
Przy dłuższych programach często wychodzi na jaw, że większość „pomyłek operatora” to tak naprawdę efekt chaotycznej numeracji. Jeśli zrobisz z niej jasny, powtarzalny system, nagle znika sporo drobnych, ale kosztownych wpadek.
Ustal prostą tabelę numeracji i powieś ją przy maszynie – po kilku tygodniach stanie się naturalnym odruchem dla całego zespołu.
Łączenie frezowania konturów i kieszeni w jednym ciągu operacji
Wspólne strategie wejść i wyjść z materiału
Kontury i kieszenie różnią się geometrią, ale pod względem technologii mają wspólne fundamenty: sposób wejścia w materiał, odprowadzanie wióra, zachowanie przy wyjściu z naroży. Jeśli w jednym programie zastosujesz spójną strategię wejść, całość staje się przewidywalna i mniej wrażliwa na błędy.
Dobry punkt wyjścia to zdefiniowanie „domyślnego” zachowania freza:
- spiralne lub rampowe wejścia do kieszeni i głębokich otworów odciążających,
- łagodny najazd po łuku na kontur z pozostawionym naddatkiem,
- unikanie prostego „nurkowania” w pełny materiał tam, gdzie nie jest to konieczne.
Jeśli CAM generuje różne typy wejść dla każdej kieszeni i każdego konturu, program zaczyna przypominać patchwork – trudniej przewidzieć zachowanie przy korekcie jednego parametru. Ujednolicając wejścia, robisz z programu spójny mechanizm: zmieniasz jedną wartość i widzisz podobny efekt w wielu miejscach.
Dobrym nawykiem jest też konsekwentne stosowanie tej samej wysokości bezpieczeństwa i płaszczyzny przejścia dla wszystkich operacji frezowania. Mniejsze ryzyko „niespodzianek” przy nadpisywaniu postprocesora czy przenoszeniu programu na inny model tej samej maszyny.
Przy następnym projekcie spróbuj świadomie narzucić sobie jedną, przemyślaną strategię wejść dla wszystkich kieszeni i konturów. Po kilku detalach zobaczysz, że debugowanie staje się nieporównywalnie szybsze.
Łączone obróbki konturu i kieszeni jednym narzędziem
W wielu detalach ten sam frez palcowy może zarówno wybierać kieszeń, jak i obrabiać kontur zewnętrzny z naddatkiem. W jednym programie aż się prosi, aby to wykorzystać. Przykładowy schemat:
- Frez Ø16 – zgrubna kieszeń z naddatkiem 0,5–1,0 mm na ścianach.
- Ten sam frez Ø16 – zgrubny kontur z podobnym naddatkiem, przejazdy możliwie blisko finalnej geometrii.
- Zmiana na mniejszy frez – „dogryzanie” wąskich stref kieszeni i konturu, ale już z dużo mniejszym obciążeniem.
Taki układ ma kilka plusów naraz: mniej zmian narzędzia, prostsze zarządzanie naddatkiem i przewidywalna sztywność detalu, bo kontur i kieszeń „rosną” technologicznie w tym samym tempie. Przy problemach z wymiarem możesz świadomie przesunąć naddatek na całym pakiecie operacji dla danego freza zamiast gmerać przy każdej ścieżce osobno.
Dodatkowa korzyść to czytelność dla operatora. W komentarzu możesz jasno opisać blok: (T1 – ZGRUBNE KIESZENIE + ZGRUBNY KONTUR). Od razu wiadomo, że ten etap „buduje” zasadniczy kształt detalu bez wchodzenia w finalne wymiary.
Przetestuj takie łączenie na detalu, gdzie do tej pory robiłeś kieszeń i kontur w pełni osobnymi narzędziami. Już po jednym zleceniu zobaczysz, na ile realnie skrócił się czas cyklu.
Synchronizacja naddatków na konturze i w kieszeni
Łączenie geometrii w jednym programie ma sens tylko wtedy, gdy naddatki „dogadują się” ze sobą. Klasyczny błąd: w kieszeni zostaje 0,3 mm, na konturze 1,0 mm i finalny frez musi walczyć z różnym obciążeniem w trakcie jednego przejazdu.
Lepsze podejście to świadome dobranie naddatków:
- w zgrubnej kieszeni i konturze – taki sam naddatek boczny (np. 0,5 mm),
- w półwykańczaniu – redukcja do np. 0,1–0,2 mm na całym obwodzie,
- w wykańczaniu – jeden spójny przejazd „na zero” ścian i dna.
Wtedy końcowy frez wykańczający wie, czego się spodziewać: przez całą drogę zbiera podobną ilość materiału, nie ma nagłych skoków obciążenia w narożach ani przeskoków z „pustego” na „pełny”. Efekt to nie tylko lepsza powierzchnia, ale też mniejsze ryzyko drgań i śladów na ścianach.
Przy następnym programie zrób prostą tabelkę naddatków dla wszystkich typów operacji i wpisz ją sobie w komentarzu na początku programu. Taka „ściągawka” błyskawicznie ustawia myślenie i ogranicza przypadkowe rozjazdy.
Wspólny frez wykańczający dla kilku geometrii
Często w jednym detalu występuje kilka kieszeni i konturów, które powinny trzymać ten sam wymiar i jakość powierzchni. Zamiast wykańczać każdą osobno w innym momencie, duży sens ma jeden, wspólny „pakiet wykańczający”:
- Wszystkie kieszenie zgrubnie + półwykańczająco (różne frezy, różne strategie).
- Wszystkie kontury zgrubnie + półwykańczająco.
- Na końcu – jedno narzędzie wykańczające robi wszystkie ściany i dna, które mają współgrać wymiarowo.
Taka sekwencja ma istotną przewagę metrologiczną: jeśli potrzebna jest drobna korekta wymiaru (np. +0,02 mm na szerokości kieszeni), robisz ją w jednym miejscu – korekcją promienia albo przesunięciem ścieżki tego konkretnego narzędzia. Nie musisz „ganiać” za wymiarem między trzema różnymi frezami i pięcioma blokami programu.
Operator też ma łatwiejsze zadanie: jeśli pojawi się uwaga z kontroli jakości, jasne jest, do którego narzędzia sięgnąć z korektą. Nie ma dyskusji w stylu „ta kieszeń jest robiona T8, a tamta T10, a kontur jeszcze innym frezem”. Jeden frez – jedna odpowiedzialność.
Spróbuj zbudować taki „moduł wykańczający” w jednym ze swoich programów i zbierz później od kontroli jakości informację, jak wpłynął na powtarzalność wymiarów. Ten feedback potrafi mocno zmienić sposób układania kolejnych ścieżek.
Ochrona cienkich ścianek przy łączonych operacjach
Cienkie ścianki są szczególnie wrażliwe, kiedy w jednym programie mieszasz agresywne zgrubnie z delikatnym wykańczaniem. Kilka prostych zasad znacząco zmniejsza ryzyko ich „rozjechania”:
- najpierw zgrubnie obrobić kieszenie po obu stronach ścianki, zostawiając większy naddatek (np. 0,5–0,8 mm),
- wykonać przejazd półwykańczający po obu stronach, najlepiej tym samym narzędziem i tą samą strategią,
- po zakończeniu wszystkich „brudnych” operacji wokół – wrócić do finalnego wykańczania ścianki jednym, lekkim przejazdem.
Jeżeli łączysz w jednym programie obróbkę kieszeni i zewnętrznego konturu, sensowne bywa celowe opóźnienie wykańczania konturu w rejonie cienkiej ścianki. Program może najpierw zakończyć wszystkie cięższe operacje po stronie „masywnej”, a dopiero potem finalnie „odkryć” delikatny obszar.
Dobrze działa tutaj proste narzędzie – komentarz ostrzegawczy w programie, np. (UWAGA – DELIKATNA SCIANKA, NIE ZMIENIAC KOLEJNOSCI BLOKOW). Nie chodzi o to, żeby straszyć operatora, lecz jasno zaznaczyć technologiczne założenie kolejności operacji.
Wybierz jeden detal z cienkimi ściankami i spróbuj zaprojektować sekwencję tak, aby żadna agresywna obróbka nie następowała po finalnym wykończeniu ścianki. Rozpisz ją na kartce – zobaczysz, jak bardzo zmienia się Twoje spojrzenie na układ całego programu.
Obsługa wielu głębokości w jednej ścieżce logicznej
W jednym zintegrowanym programie dobrze sprawdza się grupowanie operacji nie tylko po narzędziu i geometrii, ale również po głębokości. Zamiast skakać między poziomami Z dla każdej kieszeni osobno, możesz:
- wykonać wszystkie kieszenie do pierwszego poziomu Z zgrubnie jednym frezem,
- obrobić kontur zewnętrzny na tę samą głębokość,
- zejść na kolejny poziom Z i powtórzyć sekwencję.
Na końcu, przy wykańczaniu, używasz osobnej, lekkiej ścieżki, ale geometria jest już „ustawiona” poziomami zgrubnymi. Taki układ bywa szczególnie wygodny przy wysokich detalach, gdzie w jednym przejeździe zbieranie pełnej głębokości byłoby zbyt ryzykowne lub nieekonomiczne.
Najczęściej zadawane pytania (FAQ)
Jak połączyć frezowanie konturu, kieszeni i wiercenie w jednym programie 2.5D?
Podstawą jest zaplanowanie całej obróbki „od góry do dołu”: od zgrubnej obróbki materiału, przez operacje pośrednie, aż po wykańczające przejścia. W jednym programie grupujesz ścieżki według narzędzi i celu technologicznego, a nie według „rodzaju operacji”. Przykładowo: najpierw jedną frezarką palcową obrabiasz zgrubnie kieszenie, robisz odciążenia pod otwory, zostawiasz naddatki na kontur, a dopiero później przechodzisz do wiercenia i wykańczania konturu.
W CAM ustawiasz logiczną sekwencję operacji, przypisujesz im te same bazy i płaszczyzny, a przejścia między nimi robisz jako szybkie ruchy w bezpiecznej płaszczyźnie (np. G0 na Z-bezpieczne). Na sterowaniu CNC masz wtedy jeden program główny (np. O1000), który wywołuje kolejne cykle obróbkowe bez konieczności ręcznego przełączania programów. Zacznij od prostego detalu i krok po kroku przenoś tę logikę na bardziej złożone części.
Jaka jest optymalna kolejność operacji w jednym programie 2.5D?
Sprawdzony schemat to:
- zgrubne frezowanie kieszeni i ewentualne otwory odciążające,
- półwykańczające przejścia na kieszeniach i powierzchniach bazowych,
- wiercenie/gwintowanie otworów w stabilnym, jeszcze „sztywnym” detalu,
- wykańczanie zewnętrznego konturu i krytycznych powierzchni na końcu.
Taki układ minimalizuje ugięcia i odkształcenia, bo najdelikatniejsze operacje (dokładny kontur, ważne bazy) wykonujesz na końcu, gdy większość naddatku jest już zdjęta, ale geometria baz jest pod kontrolą. Zacznij od ustalenia, które wymiary są krytyczne, i pod nie ułóż kolejność, zamiast ślepo trzymać się szablonu.
Jak dobrać punkt zerowy i bazy przy łączeniu kilku operacji w jednym programie?
Punkt zerowy powinien odnosić się do tych powierzchni, na których detal będzie później bazowany w montażu lub w kolejnych zamocowaniach. Najczęściej jest to kombinacja: spód + jeden bok, czasem dodatkowo otwór ustalający. Kluczowe jest, aby ten sam układ baz służył wszystkim operacjom: konturowi, kieszeniom i otworom.
W praktyce oznacza to: jeden układ G54/G55 dla całego programu, spójne parametry obrotu układu (brak „kręcenia” osiami między operacjami) i jasny opis na karcie ustawczej. Jeżeli musisz zmienić bazę (np. druga strona detalu), zrób to jawnie jako osobny etap programu, ale wciąż w jednym pliku – ułatwi to powtarzalność i restart po przerwie.
Jak łączenie operacji w jednym programie wpływa na czas cyklu?
Połączenie frezowania konturu, kieszeni i wiercenia w jednym programie skraca czas cyklu głównie przez eliminację „martwego czasu”: ponownych referencji, ładowania wielu programów, potwierdzania kolejnych numerów, dodatkowych przejazdów do punktu wymiany narzędzia i zbędnych startów/stopów. Przy jednej sztuce zysk jest umiarkowany, ale przy kilkudziesięciu częściach te minuty robią się godzinami.
Dodatkowo możesz lepiej zoptymalizować przejazdy między elementami (kieszeń → otwory → kontur) i zminimalizować zmiany narzędzi. Zamiast trzy razy ładować ten sam frez w trzech programach, używasz go w jednym ciągu, co od razu skraca realny czas obróbki. Zacznij mierzyć czas cyklu przed i po konsolidacji programów – różnica szybko zmotywuje do dalszej optymalizacji.
Jak uniknąć błędów operatora przy jednym, rozbudowanym programie 2.5D?
Najlepszą ochroną jest prostota od strony obsługi: jeden numer programu na kartce, jeden układ baz, jedna lista narzędzi. Operator nie musi pamiętać sekwencji „P1, potem P2, na końcu P3”, tylko raz uruchamia kompletny program. Do tego dochodzi czytelny podział kodu na sekcje (komentarze w G-kodzie lub nazwy operacji z CAM) i jasne punkty ewentualnego restartu.
Dobrą praktyką jest też:
- standaryzacja korekcji narzędzi (np. T1 zawsze frez zgrubny, T2 – wykańczający itp.),
- zakaz „ręcznego poprawiania” wersji programu na maszynie bez aktualizacji w CAM,
- test pierwszej sztuki na wolnym przejściu z dokładnym opisem, od którego bloku w razie czego wznawiać.
Tak przygotowany program realnie zmniejsza szansę na pomyłkę i daje operatorowi pewność działania.
Co z programami warsztatowymi pisanymi z ręki – kiedy lepiej przejść na CAM?
Program pisany z ręki sprawdza się przy prostym, jednorazowym detalu: jedna kieszeń, kilka otworów, prosty kontur. Doświadczony operator ułoży wtedy logiczną sekwencję w kilka minut. Problem zaczyna się, gdy detal wraca po czasie, trzeba robić serie lub wchodzi więcej wariantów tego samego elementu – utrzymanie porządku w „ręcznych” programach robi się trudne.
CAM wygrywa w momencie, gdy:
- masz serie produkcyjne lub powtarzające się zlecenia,
- wymagane są powtarzalne strategie (półwykańczanie, przejścia wygładzające),
- program ma trafić na kilka maszyn i kilku operatorów.
Wtedy jeden „złoty” program CAM jest dużo bezpieczniejszy niż kilka różnych wersji pisanych na sterowaniu. Dobrym krokiem przejściowym jest odtworzenie swojego najlepszego programu warsztatowego w CAM i zrobienie z niego standardu.
Jak tolerancje i sztywność detalu wpływają na strukturę jednego programu 2.5D?
Im ciaśniejsze tolerancje, tym bardziej trzeba pilnować momentu, w którym obrabiasz krytyczne powierzchnie. Delikatny, „odchudzony” detal po zgrubnej obróbce kieszeni i otworów może się lekko odkształcić. Jeżeli zrobisz wykańczający kontur zbyt wcześnie, a potem jeszcze będziesz intensywnie czyścić kieszeń, możesz wyjść poza tolerancję wymiaru zewnętrznego.
Dlatego w jednym programie:
- zostawiasz równomierny naddatek na kontur i ważne bazy,
- robisz przejścia półwykańczające przy ciasnych tolerancjach,
- finalny kontur i ważne płaszczyzny bazowe obrabiasz jako ostatnie, lekkimi przejściami.
Tak ustawiona struktura programu wykorzystuje zalety 2.5D „do końca” i daje ci większą kontrolę nad tym, gdzie ląduje każda setka milimetra.
Źródła informacji
- CNC Programming Handbook. Industrial Press (2007) – Programowanie frezowania 2.5D, kolejność operacji, praktyka warsztatowa
- Machining Data Handbook. Metals Handbook Desk Edition, ASM International (1998) – Dane skrawania, wpływ strategii obróbki na czas cyklu i trwałość narzędzi
- Fundamentals of CNC Machining. Autodesk (2016) – Podstawy programowania CAM, łączenie operacji w jednym programie, workflow
