Po co w ogóle rozmawiać o ostrych krawędziach w modelu CAD?
Rozjazd między idealną geometrią a tym, co możliwe na maszynie
Model CAD z idealnie ostrymi krawędziami wygląda „czysto”: ostre naroża, zero faz, zero promieni. Matematycznie wszystko się zgadza – geometria jest dokładna, szkice zamknięte, model się regeneruje. Problem zaczyna się wtedy, gdy ten idealny model zderza się z rzeczywistością frezów, noży tokarskich, luzów, bicia i drgań.
W praktyce w obróbce skrawaniem idealnie ostra krawędź nie istnieje. Zawsze pojawia się jakiś mikroskopijny promień wynikający z geometrii ostrza narzędzia, zużycia, a nawet zjawisk termicznych. Kiedy projektujesz część, w CAD możesz swobodnie narysować ostre przejście ściana–dno w kieszeni prostokątnej. Na maszynie taka geometria wymusi:
zastosowanie bardzo małego freza (często za małego, by było to ekonomiczne),
dodatkowe operacje (np. drążenie EDM, docinanie),
albo świadome „oszukanie” geometrii i zostawienie promienia, którego w modelu nie ma.
Zadaj sobie pytanie: czy Twoja geometria jest wykonalna fizycznie przy sensownym doborze narzędzi? Jeżeli nie – ktoś w CAM będzie musiał „uratować sytuację”, a to kosztuje czas i pieniądze.
Ostra krawędź: decyzja projektowa czy brak decyzji?
W modelu CAD ostra krawędź może oznaczać dwie rzeczy:
świadome założenie – krawędź ma być jak najbardziej ostra, bo pełni konkretną funkcję (np. ostrze, krawędź pozycjonująca, detal estetyczny),
brak decyzji – po prostu nikt nie dodał promienia ani fazy, bo „nie było czasu”, „nie było potrzeby” albo „tak wyszło z brył”.
W drugiej sytuacji programista CAM często zgaduje, co projektant miał na myśli. Czy ma zachować ostrość krawędzi za wszelką cenę, czy może wprowadzić technologiczne zaokrąglenie? Jeśli masz do czynienia z produkcją seryjną, takie zgadywanie szybko mści się w postaci:
rozbieżności między partiami,
nieporozumień między działem konstrukcyjnym a produkcją,
dodatkowych poprawek rysunków i modeli w trakcie uruchamiania.
Najprostsza zasada: brak fazy lub promienia na krawędzi to też decyzja. Jeśli jej nie przemyślisz, ktoś później podejmie ją za Ciebie – zwykle pod presją czasu na maszynie.
Jak CAM „widzi” ostre krawędzie i dlaczego to ważne
System CAM nie rozumie intencji projektanta. Widzi geometrię: powierzchnie, krawędzie, krzywe. Ostra krawędź jest dla CAM linią graniczną między dwiema powierzchniami – miejscem, gdzie ścieżka może:
gwałtownie zmienić kierunek,
się zakończyć,
przestrzelić (przekroczyć krawędź) i wygenerować niepożądane wejście w powietrze lub detal.
Jesteś programistą CAM lub masz z nim w firmie dobry kontakt? Zapytaj, które krawędzie w Twoich modelach wymagają zawsze ręcznej ingerencji. Wiele razy okazuje się, że powtarzalnie te same „ostre” naroża:
uniemożliwiają prostą, automatyczną strategię (np. rozpoznawanie kieszeni),
powodują konieczność tworzenia dodatkowych operacji wykańczających,
mogłyby być zaokrąglone bez żadnego wpływu na funkcję części.
Tu pojawia się podstawowe pytanie: jaki masz cel – idealny wygląd w CAD, funkcja części, czy łatwa i powtarzalna technologia produkcji? Inny cel – inne podejście do ostrych krawędzi.
Źródło: Pexels | Autor: ThisIsEngineering
Czym jest „ostra krawędź” z punktu widzenia CAD, CAM i obróbki?
Definicja geometryczna w CAD: krawędź idealna
W modelu 3D ostra krawędź to miejsce styku dwóch (lub więcej) powierzchni bez wstawionego promienia ani fazy. Matematycznie oznacza to:
brak ciągłości krzywizny – zmiana normalnych jest skokowa,
w punkcie krawędzi nie ma zdefiniowanego promienia krzywizny,
po prostu – dwa płaskie (lub krzywoliniowe) byty przecinają się w linii.
CAD traktuje taką krawędź jak idealne załamanie. Programy modelujące bryłowo czy powierzchniowo chętnie ją generują, bo to najprostszy efekt boolean lub wyciągnięcia. Problem zaczyna się wtedy, gdy użytkownik uznaje tę idealność za coś, co później bez problemu da się wyprodukować.
Interpretacja ostrej krawędzi w CAM: granica i punkt ryzyka
Dla systemu CAM ostra krawędź jest:
granicą obszaru obróbki – tam kończą się powierzchnie kieszeni, stopnia, ściany,
miejscem, gdzie ścieżka powinna się „wyhamować”, by nie przekroczyć geometrii,
ostrym załamaniem trajektorii narzędzia, gdy ścieżka biegnie wzdłuż krawędzi.
Dla wielu strategii (szczególnie przy wysokich posuwach) ostre załamanie oznacza:
gwałtowne zmiany przyspieszeń,
mniejszą płynność ruchu,
gorsze wykończenie powierzchni przy samej krawędzi.
Co więcej, ostra krawędź na styku ściana–dno w kieszeni sygnalizuje CAM-owi: „masz tu wewnętrzny kąt 90° – jeśli chcesz go odtworzyć, potrzebujesz narzędzia, które tam wejdzie”. Jeśli faktycznie taki kąt nie jest potrzebny funkcjonalnie, właśnie wprowadziłeś do procesu niepotrzebny problem.
Rzeczywista krawędź po obróbce: mikrofaza, promień, zadzior
Po frezowaniu lub toczeniu rzeczywista krawędź nigdy nie jest tak ostra, jak w CAD. Prawie zawsze występuje:
mikro-promień wynikający z geometrii ostrza narzędzia,
mikrofaza od naturalnego zaokrąglenia krawędzi skrawającej,
zadzior lub lekko poszarpany brzeg (zwłaszcza przy nieoptymalnych parametrach).
Jeśli konstruktor upiera się przy „ostrej krawędzi”, ale nie definiuje żadnych tolerancji ani chociażby instrukcji typu „usunąć ostre krawędzie”, produkcja ma dylemat:
czy pozostawić krawędź zadziorowaną (niebezpieczną do montażu),
czy przełamać ją symbolicznie, ryzykując zarzut „braku ostrej krawędzi zgodnie z modelem”.
Dobrą praktyką jest w takich miejscach świadome określenie: „ostrość funkcjonalna” vs „bezpieczeństwo użytkowania”. Często wystarczy minimalna faza (np. 0,1–0,2 mm) albo jasny zapis na rysunku, by uniknąć konfliktów.
Typowe strefy ostrych krawędzi w częściach mechanicznych
Gdzie najczęściej pojawiają się problematyczne ostre krawędzie w modelu 3D?
kieszenie prostokątne – przejścia ściana–dno oraz naroża wewnętrzne,
rowki i wpusty – szczególnie wąskie, o ostrych zakończeniach,
schodki i stopnie – ostre przejścia wysokościowe bez faz,
przejścia między różnymi powierzchniami – np. płaska ściana połączona z krzywoliniową,
otwory dochodzące do ściany – ostre „krawędzie pierścieniowe” wokół otworów.
Zrób prosty test: przejrzyj ostatni model pod kątem ostrych przejść ściana–dno. Zadaj sobie przy każdej takiej krawędzi pytanie: „czy promień 0,5–1 mm zmieniłby cokolwiek w funkcji części?”. Jeśli odpowiedź brzmi „nie” – właśnie znalazłeś potencjał na uproszczenie procesu CAM.
Gdzie ostre krawędzie są konieczne z punktu widzenia funkcji i montażu?
Krawędzie tnące i funkcjonalne ostrza
Są przypadki, w których ostra krawędź jest świadomą funkcją części, a nie przypadkowym efektem modelowania. Tak dzieje się przede wszystkim przy:
W takich konstrukcjach temat jest jasny: krawędź ma ciąć. Geometria ostrza jest wtedy specjalnie projektowana (kąt, wysokość, faza szlifowana). CAM musi się dostosować do tej funkcji i dobrać technologię, która pozwoli uzyskać odpowiednio ostrą krawędź – często z dodatkowymi operacjami szlifowania.
Pytanie do Ciebie: czy Twoje „ostre” krawędzie są faktycznymi krawędziami tnącymi, czy po prostu połączeniem dwóch powierzchni? Jeśli to nie jest element tnący, być może wymagasz od procesu zbyt wiele bez realnej korzyści.
Ostre krawędzie jako element bazowania i pozycjonowania
W niektórych częściach mechanicznych ostra krawędź pełni rolę:
oporu – element zatrzymuje inny komponent na precyzyjnej krawędzi,
elementu bazowego – np. łożysk, prowadnic, listw oporowych,
odcięcia martwego luzu – krawędź ogranicza ruch do określonej pozycji.
Typowy przykład: stopnie na wałkach pod łożyska czy pierścienie. Często wymaga się tam możliwie „ostrego” przejścia średnicy, aby:
pierścień opierał się dokładnie na krawędzi,
nie powstawała niekontrolowana powierzchnia oparcia na promieniu.
W praktyce i tak pojawia się tam promień narzędzia (tokarka). Jeśli nie jest zdefiniowany na rysunku, pojawia się ryzyko różnej interpretacji. Dlatego lepszym podejściem jest świadome zaprojektowanie promienia lub rowka odciążającego zamiast udawania, że krawędź będzie matematycznie ostra.
Powierzchnie uszczelniające i strefy ślizgowe
Miejsca, gdzie:
pracują uszczelki krawędziowe,
zachodzi kontakt ślizgowy na małej powierzchni,
ważne jest dokładne przyleganie (np. powierzchnie styku dwóch korpusów),
często budzą pokusę modelowania „ostro” – w przekonaniu, że promień mógłby „odsunąć” linię styku. W rzeczywistości:
niewielki promień często poprawia rozkład nacisków,
ułatwia montaż (mniejsze ryzyko podcinania uszczelki przy nasuwaniu),
zmniejsza ryzyko wyszczerbienia krawędzi przy uderzeniach.
Jeśli pracujesz z uszczelnieniami, zadaj sobie pytanie: czy potrzebujesz idealnie ostrej krawędzi, czy raczej kontrolowanego promienia w określonym zakresie? W wielu przypadkach dużo lepsza będzie definicja typu: „promień 0,2–0,4; ostre krawędzie niedopuszczalne”.
Design, estetyka i świadome załamania
Projektanci wzornictwa często używają ostrych załamań jako elementu stylu. W obudowach, panelach, uchwytach czy elementach mebli metalowych ostre krawędzie:
podkreślają kształt,
nadają „techniczny” charakter,
tworzą efekt światłocienia.
Tu również warto rozróżnić:
ostry wygląd – krawędź wygląda ostro, ale ma niewielką fazę lub promień (np. 0,3 mm),
ostry w dotyku – krawędź jest faktycznie ostra i może kaleczyć.
Jeśli celem jest estetyka, często da się uzyskać ten sam efekt wizualny przy delikatnym przełamaniu krawędzi. Zastanów się: czy użytkownik będzie dotykał tej krawędzi? Jeżeli tak – ostrość w modelu może zamienić się w problem jakościowy lub BHP na produkcji.
Źródło: Pexels | Autor: Nic Wood
Gdzie ostre krawędzie niszczą proces CAM i generują koszty?
Nierealne ostre naroża w kieszeniach i gniazdach
Naroża „pod frez prosty” kontra rzeczywiste narzędzia
CAD bez mrugnięcia okiem narysuje Ci prostokątną kieszeń z narożem 90° i ostrym przejściem ściana–dno. CAM później widzi to jako:
idealny kąt wewnętrzny,
ścianę dochodzącą dokładnie do dna bez promienia łagodzącego,
„obietnicę” dla klienta: tu zmieści się detal o ostrym narożu.
Spróbuj to przełożyć na narzędzia: jakim frezem uzyskasz idealny wewnętrzny kąt 90°? Frez kulisty – odpada. Frez walcowy – zostawia promień równy połowie średnicy. Wewnątrz zawsze powstaje łuk. Jedyną drogą do ostrego załamania jest dodatkowa technologia: dłutowanie, elektrodrążenie, piłowanie ręczne. Każda z nich to koszt i czas.
Zadaj sobie pytanie: czy ktoś realnie „włoży” w ten narożnik drugi, ostry detal? Jeśli nie – taki CAD-owy ideał właśnie zamieniłeś w pułapkę technologiczną. Często prosty promień 0,5–1 mm:
upraszcza ścieżki CAM – narzędzie nie musi „dłubać” w samym rogu minimalnymi posuwami.
Jeżeli wymagane jest jednak bardzo ostre naroże (np. dla wkładanej wkładki), rozważ inny podział funkcji: frezowana kieszeń z promieniami + wstawka bazowa obrabiana dokładniejszą, droższą technologią. CAM ma wtedy jasno określone, gdzie kończy się „masówka”, a gdzie zaczyna precyzyjna robota.
Wąskie rowki i wcięcia bez miejsca na narzędzie
Kolejny „zjadacz” czasu w CAM to rowki:
o szerokości zbliżonej do średnicy minimalnego freza,
z ostrymi zakończeniami na końcu geometrii,
bez odsadzeń, otworów startowych, promieni na końcach.
CAM liczy to poprawnie, ale technolog widzi od razu: mikrofrezy, niskie posuwy, ryzyko złamania narzędzia. Zamiast jednego wygodnego przejazdu powstaje kilka osobnych operacji, w tym często:
wiercenie otworów na wyprowadzenie narzędzia,
dodatkowe podejścia z drugiej strony detalu,
mikrofrezy na długim wysięgu, które drżą przy każdym ruchu.
Jak temu przeciwdziałać na poziomie modelu? Pomyśl, czy możesz:
dodać półokrągłe lub fasolowe zakończenie rowka,
zwiększyć szerokość o np. 0,2–0,5 mm, by wejść w zakres typowego freza,
wprowadzić odsadzenie „parkingowe” dla narzędzia na końcu rowka.
Zadaj sobie pytanie: czy krytyczny jest dokładnie taki kształt zakończenia rowka, czy tylko jego pozycja i szerokość w strefie pracy? Ostre geometrycznie zakończenie często nie wnosi żadnej funkcji, a w CAM generuje kłopoty z trajektorią i czasem obróbki.
Przegięcia powierzchniowe i ostre „łamane” ściany
Modele powierzchniowe z ostrymi przegięciami są częste np. w formach, łopatkach, kształtownikach. Dla CAM-u taka krawędź bywa:
miejscem zmiany strategii wykańczającej,
granicą pomiędzy dwiema powierzchniami o różnej jakości,
„szwem”, gdzie program może zostawić ślad po łączeniu ścieżek.
Jeżeli przegięcie jest idealnie ostre, algorytmy wygładzania ścieżek często się „wycofują”: żeby nie zaokrąglić krawędzi, zostawiają tam:
wyraźną różnicę chropowatości,
pojedyncze „ząbki” po zmianie kierunku freza,
mikroschodki przy przejściu z jednej powierzchni na drugą.
Jaki masz cel? Czy krawędź ma być:
ostrym załamaniem stylistycznym,
dokładnie kontrolowaną linią styku dwóch elementów formy,
tylko „umowną” granicą obszaru, bez znaczenia dla działania części?
Jeżeli nie wymagasz idealnie ostrego przegięcia, spróbuj w modelu:
dodać promień przejścia – nawet 0,2–0,3 mm pomaga CAM-owi wygładzić ścieżkę,
zaprojektować jedną ciągłą powierzchnię zamiast dwóch łączonych pod kątem,
zredukować liczbę „łamanych” segmentów, które później generują dziesiątki mikro-ścieżek.
Dla operatora maszyny różnica jest od razu widoczna: mniej zatrzymań, płynniejszy ruch, mniejsze ryzyko drobnych „śladowych” nierówności na przejściu.
Ostre krawędzie jako generator zbędnych operacji wykańczających
Każda ostra krawędź, której nie chcesz świadomie złamać w modelu, musi zostać:
pozostawiona tak, jak wychodzi z narzędzia,
albo obrobiona ręcznie – pilnikiem, kamieniem, szczotką, śrutowaniem,
albo obstawiona dodatkowymi ścieżkami w CAM – np. oddzielną operacją „pencil”, wygładzaniem naroży itd.
W praktyce w wielu warsztatach kończy się to tak samo: po CNC część trafia na stół i ktoś „goni” krawędzie ręcznie. Nikt nie liczy tego czasu, ale technologicznie to są konkretne minuty na detal. Gdy w skali całej serii zsumujesz te „minutki”, wychodzi osobna zmiana robocza.
Zastanów się nad następującym pytaniem: ile krawędzi w Twoim projekcie musi być ostre, a ile jest ostre „dla sportu”? Jeśli masz w modelu:
dziesiątki ostrych przejść na niewidocznych powierzchniach,
wewnętrzne ostre krawędzie w kieszeniach, do których nikt potem nie sięga,
ostre krawędzie w miejscach niewymiarowanych na rysunku,
to w CAM-ie generujesz serię drobnych, nieprzewidzianych operacji wykańczających. Czasem prostsze jest dodanie globalnej adnotacji typu „usunąć ostre krawędzie R≈0,2” niż rysowanie każdej fazki. Ale wtedy trzeba też uczciwie odwzorować tę intencję w modelu, choćby przez przykładowe fazy na reprezentatywnych krawędziach.

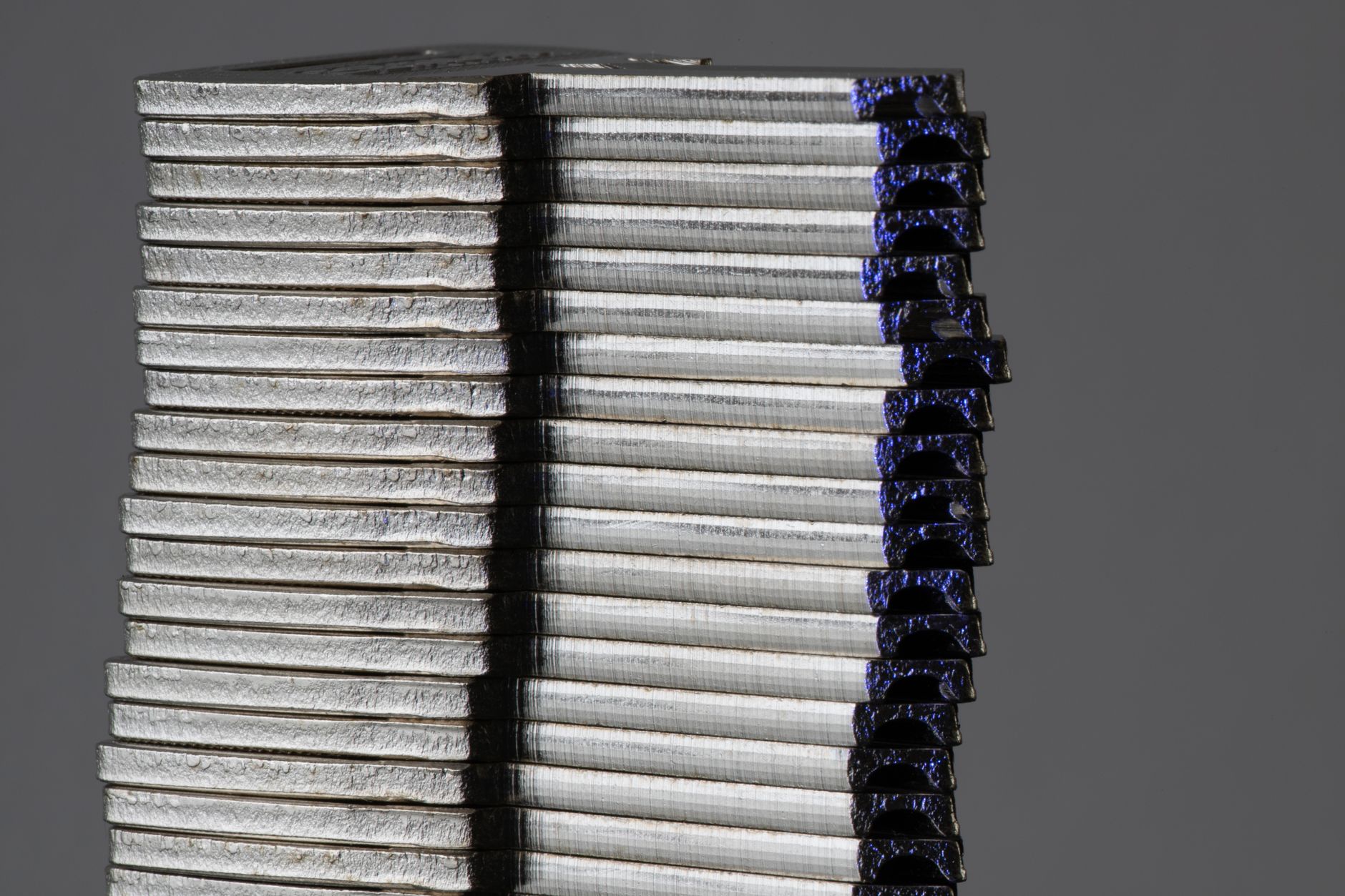

Źródło: Pexels | Autor: ThisIsEngineering
Minimalne promienie i fazy – co narzuca technologia CNC?
Geometria narzędzia jako dolna granica ostrości
Frez, nóż tokarski, wiertło – każde narzędzie ma swoją minimalną geometrię:
promień naroża płytki skrawającej,
promień końcówki freza kulowego,
długość fazy na brzegu ostrza.
To oznacza, że nie zejdziesz z promieniem ostrzej niż geometryczne ograniczenie narzędzia bez przełączania na inną technologię (szlif, EDM, honowanie). Jeśli na rysunku nie pojawia się żadna informacja, a w modelu są idealne ostre przejścia, technolog musi:
zgadnąć, czy promień wynikający z narzędzia jest akceptowalny,
czy jednak wymagane jest dodatkowe wykończenie innym procesem,
albo czy ma szukać specjalnego, nietypowego narzędzia dla jednego detalu.
Jaki masz priorytet – koszt, czas, czy idealna geometria? Jeśli koszt i czas, dobrym podejściem jest:
projektowanie promieni nie mniejszych niż promień standardowego freza dla danej wielkości detalu,
unikanie „symbolicznych” promieni 0,1 mm, które i tak wyjdą inaczej w praktyce,
jasna deklaracja na rysunku: „promienie wewnętrzne wynikowe, min. R0,5”, jeżeli funkcja to dopuszcza.
Promienie wewnętrzne w kieszeniach i przy stopniach
Dla kieszeni i stopni możesz przyjąć prostą zasadę startową: minimalny promień wewnętrzny nie mniejszy niż połowa najmniejszego sensownego freza, jakiego oczekujesz w procesie. Przykładowo:
dla małych detali: promienie R0,5–R1,0,
dla średnich korpusów: promienie R1,0–R2,0,
dla dużych płyt: promienie adekwatne do frezów 10–16 mm i większych.
Nie ma tu jednej tabelki „dla wszystkich”, ale jest logika: im większy detal i wolniejsza obróbka, tym bardziej opłaca się iść w większe frezy i większe promienie. CAM spłaca to krótszym czasem maszynowym.
Zadaj sobie pomocnicze pytanie: jakiej średnicy freza chciałbyś użyć, gdybyś sam miał to obrabiać? Jeśli odpowiesz w myślach „minimum 8 mm”, nie rysuj w narożu promienia 0,2 mm. To prosta droga do konfliktu między modelem a technologią.
Fazy montażowe i „pomocnicze” przełamania
Małe fazy typu 0,2×45°, 0,5×45° czy 1×45° pełnią często rolę:
ryzyko pominięcia fazy na jednym z setek otworów przy ręcznym modelowaniu ścieżek.
Jeśli Twoim celem jest tylko:
złamanie krawędzi pod montaż śrub,
ułatwienie wejścia uszczelki pierścieniowej,
usunięcie zadzioru na wyjściu otworu,
zaprojektuj standardowe fazy lub promienie przy otworach, przynajmniej na głównych powierzchniach montażowych. CAM odwdzięczy się prostą, powtarzalną strategią dla wszystkich otworów w części, zamiast „łatania” każdego przypadku z osobna.
Ostre krawędzie w modelu a strategie w CAM – jak jedno wpływa na drugie?
Strategie zgrubne a „ostrość” geometrii
Obróbka zgrubna (adaptive, trochoidalna, HSM) lubi płynne zmiany kierunku. Tam, gdzie model CAD ma:
ostre załamania konturu,
nagłe zmiany szerokości kieszeni,
krótkie, wąskie „gardziele” między większymi objętościami,
tam CAM musi zwolnić, zwiększyć liczbę przejść, czasem wykonać serię krótkich ruchów do przodu i do tyłu. Maszyna zamiast „płynąć” w materiale, zaczyna szarpać.
Co możesz zrobić jako konstruktor? Jeśli widzisz, że:
Model „zbyt ostry” a zachowanie ścieżki narzędzia
Jeśli w modelu każdy narożnik jest idealnie 90°, a każda krawędź to matematycznie ostry kant, CAM:
generuje ostre zakręty w ścieżce,
musi częściej hamować i przyspieszać,
podnosi narzędzie lub robi „mikropętle”, żeby zmieścić się w ograniczeniach maszyny.
Widziałeś kiedyś ścieżkę adaptiv, która na ekranie wygląda jak poszarpany wąż zamiast gładkiej spirali? Zwykle przyczyną jest właśnie geometria pełna ostrych kątów, wąskich przesmyków i symbolicznych „ząbków” w konturze.
Zadaj sobie pytanie: czy każdy z tych ostrych załamań coś trzyma w funkcji części? Jeśli nie:
zaokrąglij przejścia tam, gdzie nie ma wymogów montażowych,
poszerz wąskie gardziele do szerokości jednego sensownego freza plus naddatek na przejście,
zastąp ząbkowane kontury prostszymi łukami lub dłuższymi prostymi odcinkami.
CAM po takiej „dietetycznej” korekcie modelu odpłaci się krótszym czasem pracy i spokojniejszym przebiegiem obciążenia wrzeciona.
Różnica między geometrią „do rysunku” a geometrią „do obróbki”
Część projektowana „pod oko” dla katalogu często ma:
ostre, wyraźne krawędzie podkreślające bryłę,
dekoracyjne załamania,
symetryczne detale tam, gdzie technologicznie wcale nie jest to potrzebne.
Pytanie brzmi: czy ten sam model musi być jednocześnie modelem „do druku” i „do CNC”? Czasem lepszym podejściem jest:
utrzymać „wizualnie ostre” krawędzie w modelu prezentacyjnym,
a dla produkcji przygotować wariant z promieniami wynikającymi z narzędzi i realnymi fazami,
rozróżnić te modele w PDM/PLM nazwą lub rewizją (np. -MFG, -CAM).
Technolog nie musi wtedy zgadywać, które ostre krawędzie są „dla designu”, a które dla działania części. Ty decydujesz to świadomie w dwóch dopasowanych wariantach geometrii.
Strategie wykańczające a ostre przejścia
Operacje wykańczające – konturowanie, skanowanie powierzchni, projekcja ścieżki – są wyjątkowo wrażliwe na nagłe zmiany kierunku. Gdzie to widać?
na powierzchniach swobodnych, gdy łączysz je ostrą krawędzią z płaszczyzną,
na przejściach między segmentami NURBS, które się tylko matematycznie „dotykają”,
na detalach form, gdzie ostrze przejście ma tworzyć np. kant podziału.
Zastanów się: co się stanie, jeśli zamiast idealnego „łamania” zrobisz mały promień R0,2–R0,5? W wielu przypadkach:
zmiana jest niewidoczna gołym okiem,
CNC przejeżdża bez zatrzymywania i odbić,
znikają ślady po korekcie przyspieszeń (tzw. „ścinka” na zakrętach).
Jeśli jednak wymagasz ostrego przegięcia (np. kąt w formie do tworzywa, krawędź pod uszczelkę), uzgodnij z technologiem dokładną strategię: osobna operacja „pencil”, mniejsze posuwy, ewentualnie dodatkowa korekta manualna po obróbce.
Trymowanie ścieżek i podział geometrii
CAM trymuje ścieżkę do powierzchni i krawędzi. Gdy krawędzie są:
poszarpane,
złożone z wielu krótkich odcinków,
„ideowo” ostre, ale faktycznie z błędami ciągłości (G0 zamiast G1/G2),
narzędzie zaczyna wchodzić i wychodzić z obszaru obróbki w nieprzewidywalnych miejscach. W efekcie:
pojawiają się niepotrzebne najazdy i odjazdy,
zostają wyspy materiału w narożach,
czasem trzeba ręcznie poprawiać segmenty ścieżki.
Jak to ograniczyć na etapie CAD? Zadaj sobie konkretne pytanie: czy musisz mieć jedną złożoną bryłę, czy możesz ją logicznie podzielić? Często pomaga:
podział modelu na strefy obróbki (np. kieszeń główna, żebra, okolice otworów),
wyprowadzenie osobnych powierzchni pomocniczych pod trymowanie ścieżek (tzw. „driving surfaces”),
wyrównanie i uproszczenie krawędzi, które będą ograniczały ścieżki.
Ostre krawędzie a dobór strategii 3D vs 2,5D
Tam, gdzie w modelu:
ściany są proste,
przejścia między poziomami mają wyraźne krawędzie,
kontur jest jednoznaczny,
CAM może użyć prostych strategii 2,5D – szybkich, przewidywalnych, tanich. Gdy jednak każdy stopień ma:
ostre, złożone załamania,
wcięcia, które tworzą minikieszenie w narożach,
zróżnicowaną wysokość na jednej ścianie,
programista często ucieka w strategie 3D, bo inaczej trudno to spójnie opisać. A obróbka 3D:
bywa wolniejsza,
wymaga drobniejszych narzędzi do „dokładania” w zakamarkach,
generuje większe programy i dłuższy czas obliczeń.
Zadaj więc sobie pytanie: gdzie naprawdę potrzebujesz 3D, a gdzie wystarczy „kwadratowa” geometria z kontrolowanym promieniem? Świadome „spłaszczenie” niektórych przejść i dodanie standardowego promienia może pozwolić wrócić do strategii 2,5D i skrócić czas maszynowy.
Ostre krawędzie a kolejność operacji
Kolejność operacji w CAM często jest podyktowana tym, gdzie w modelu pojawiają się ostre krawędzie. Jeśli masz:
ostre grzbiety na żebrach,
ostre krawędzie na górnych płaszczyznach,
wewnętrzne ostre kanty w kieszeniach pod uszczelki,
CAM-owiec musi zaplanować, w jakiej sekwencji:
obrobić zgrubnie kieszeń,
wykonać kluczowe ostre krawędzie,
złamać pozostałe, żeby uniknąć skaleczeń operatora i zadziorów.
Ty możesz mu to ułatwić, wprowadzając w modelu hierarchię ważności:
ostre krawędzie funkcjonalne – zdefiniowane wymiarowo i opisane,
krawędzie „do złamania” – z globalną adnotacją lub symboliczną fazą R/C,
krawędzie obojętne – gdzie dopuszczasz zaokrąglenia wynikowe.
Pomyśl: które krawędzie muszą „przeżyć” do końca obróbki w stanie ostrym, a które można złamać już po zgrubnej? To pomaga technologowi dobrać kolejność tak, żeby nie „psuć” kantów potrzebnych do bazowania czy pomiaru.
Ostre krawędzie a kompensacje promienia narzędzia
Kiedy definiujesz w modelu ostre krawędzie konturów zewnętrznych, często zakładasz, że narzędzie:
idealnie skompensuje swój promień,
dojedzie dokładnie do naroża,
nie zostawi „wysepki” materiału.
W praktyce:
kompensacja w sterowaniu (G41/G42) ma ograniczenia przy bardzo ostrych kątach,
prędkość i przyspieszenia powodują „ściąganie” ścieżki do środka zakrętu,
przy dużych posuwach narzędzie „zaokrągla” naroża ponad to, co zakładałeś.
Jak możesz to uwzględnić w modelu? Zadaj sobie pytanie: czy naprawdę wymagasz idealnego naroża, czy raczej kontrolowanego promienia minimalnego? Jeżeli to drugie:
wpisz w dokumentacji „R wynikowy ≤ …” lub „naroża ostre bez wymogu ostrości geometrycznej”,
dopuść mały promień, który powstaje naturalnie z kompensacji,
lub zaprojektuj sam promień minimalny, zamiast liczyć na „zero” z maszyny.
Ostre krawędzie a obróbka wieloosiowa
W 5-osiach często oczekuje się, że maszyna „ogoli” detal w jednym zamocowaniu i zrobi nawet najbardziej fantazyjne ostre przejścia. Tyle że w praktyce:
ostrą krawędź na styku dwóch powierzchni pod zmiennym kątem trudno przejechać jednym narzędziem bez śladu,
każda nagła zmiana kierunku przy pochyleniu narzędzia powoduje wahania obciążenia,
rysują się „pasy” na powierzchni w pobliżu ostrych krawędzi, gdzie maszyna zwalnia.
Zadaj sobie pytanie: czy 5-osiowość ma tu tworzyć ostre krawędzie, czy raczej wygładzać ruch? Jeśli:
zaprojektujesz małe promienie na przejściach między powierzchniami,
podzielisz ostre grzbiety na strefy – część robiona z jednego, część z innego ustawienia,
ujednolicisz promienie w całej rodzinie części,
programista 5-osi ma szansę dobrać jedną, powtarzalną strategię. Zamiast „malować” detal ruchami, które na ekranie wyglądają efektownie, ale na maszynie generują nerwową pracę i niepotrzebne zużycie serw.
Jak sprawdzić model pod kątem problematycznych ostrych krawędzi
Zanim przekażesz model do CAM, zatrzymaj się na chwilę i spójrz na niego z pozycji technologa. Możesz wykonać prosty „przegląd ostrości”:
włącz w CAD wizualizację promieni i faz (kolorowanie krawędzi),
zaznacz krawędzie bez żadnego promienia/fazy,
porównaj je z rysunkiem: które są wymiarowane, a które są „niemymi” krawędziami?
Następnie zadaj sobie trzy pytania:
Które ostre krawędzie są funkcjonalne (uszczelnienie, prowadzenie, bazowanie)?
Które są wizualne (wygląd, stylistyka), ale nie muszą być ostre technologicznie?
Które są po prostu domyślnym wynikiem modelowania i nikt o nich świadomie nie decydował?
Dopiero wtedy zdecyduj:
co zostawiasz ostre i opisujesz wymiarem/tolerancją,
co łamiesz globalnie małym promieniem lub fazą,
gdzie dodajesz notkę „krawędzie nieoznaczone – usunąć ostre, R≈0,2–0,5”.
Takie pięć minut audytu przed wydaniem modelu często oszczędza godziny w CAM i na maszynie. Pytanie brzmi: czy chcesz tę pracę wykonać sam, czy zostawić ją operatorowi, który zrobi to pilnikiem?
Najczęściej zadawane pytania (FAQ)
1. Kiedy w modelu CAD naprawdę potrzebna jest idealnie ostra krawędź?
Zapytaj najpierw: czy ta krawędź ma faktycznie coś „robić”, czy tylko łączy dwie powierzchnie. Idealnie ostra krawędź ma sens wtedy, gdy pełni funkcję: tnie (noże, wykrojniki, stempla), pozycjonuje (ostra baza, krawędź oporowa), uszczelnia (styk powierzchni płaskich), albo jest kluczowym detalem estetycznym.
Jeżeli nie jesteś w stanie jasno odpowiedzieć, po co Ci ta ostrość, to najczęściej nie jest ona potrzebna. W takich miejscach lepiej świadomie wprowadzić mały promień lub fazę, zamiast zostawiać „idealny” model, z którym produkcja będzie się później siłować.
2. Jak sprawdzić, czy ostra krawędź w modelu jest wykonalna na maszynie CNC?
Zacznij od prostego ćwiczenia: jaki najmniejszy frez lub narzędzie musiałby wejść w ten narożnik, żeby odtworzyć geometrię 1:1? Jeżeli wychodzi frez 1 mm, a obrabiasz stal konstrukcyjną w produkcji seryjnej, to od razu widać, że będzie drogo, wolno i ryzykownie.
Dobrym filtrem jest pytanie: „czy promień 0,5–1 mm coś popsuje?”. Jeśli odpowiedź brzmi „nie”, popraw model i wstaw promień. Jeżeli „tak” – porozmawiaj z technologiem/CAM, czy jest realna technologia na uzyskanie takiej ostrości (np. dodatkowe szlifowanie, EDM) i czy klient rzeczywiście za to zapłaci.
3. Czy brak fazy lub promienia na krawędzi to błąd, czy normalna praktyka?
Brak fazy lub promienia to też decyzja, tylko często nieuświadomiona. Jeśli nie określisz geometrii świadomie, ktoś później zrobi to za Ciebie na etapie CAM lub na maszynie – zwykle pod presją czasu, by „jakoś to poszło”.
Uporządkuj podejście: krawędzie funkcjonalne (bazy, ostrza, styki uszczelnień) opisuj jasno. Krawędzie „zwykłe” – domyślnie przełamuj (np. globalna adnotacja „usunąć ostre krawędzie” lub typowa faza 0,2–0,5 mm). Zadaj sobie pytanie: które krawędzie muszą być dokładnie takie, jak w modelu, a gdzie wystarczy ogólne przełamanie pod bezpieczeństwo montażysty.
4. Jak ostre krawędzie wpływają na generowanie ścieżek w CAM?
Dla CAM ostra krawędź to granica obszaru i punkt ryzyka. Ścieżka narzędzia będzie tam się kończyć, gwałtownie zmieniać kierunek albo „przestrzeliwać” w powietrze, jeśli algorytm nie poradzi sobie z geometrią. Im więcej ostrych załamań, tym więcej ręcznego dłubania w strategiach.
Jeśli programista CAM musi za każdym razem poprawiać te same naroża, to sygnał dla Ciebie: tam przydałby się promień lub faza. Zapytaj go wprost: które typy krawędzi w Twoich modelach rozwalają automatyczne rozpoznawanie kieszeni i generowanie ścieżek. Często drobna zmiana modelu (np. promień 0,5 mm w narożu kieszeni) oszczędza dziesiątki minut programowania przy każdej nowej wersji detalu.
5. Gdzie najczęściej dodawać promienie zamiast zostawiać ostre krawędzie?
Sprawdź w swoim modelu przede wszystkim: przejścia ściana–dno w kieszeniach, wewnętrzne naroża prostokątnych kieszeni, zakończenia rowków i wpustów, ostre schodki wysokościowe oraz okolice otworów dochodzących do ścian. Właśnie tam CAM zwykle cierpi najbardziej.
Zadaj sobie przy każdym takim miejscu jedno pytanie: „czy funkcja części wymaga tutaj kąta 90° bez promienia?”. Jeśli nie – dodaj promień technologiczny (typowo 0,5–1 mm, zależnie od wielkości detalu i rozmiaru narzędzi w parku maszynowym). Dla seryjnej produkcji może to być różnica między „robi się samo” a „ciągle coś poprawiamy”.
6. Jak opisać na rysunku, że krawędź ma być ostra, ale bezpieczna w użytkowaniu?
Jeżeli krawędź ma pozostać funkcjonalnie ostra, ale nie chcesz zadziorów, potrzebujesz jasnego zapisu. Jedna opcja to niewielka, zdefiniowana faza lub promień (np. faza 0,1–0,2 mm) – krawędź jest „ostra” w sensie funkcji, ale nie kaleczy i łatwiej ją powtarzalnie wykonać.
Druga opcja to ogólny zapis typu „usunąć ostre krawędzie, zaokrąglić max 0,2 mm”, jeśli tolerancja ostrości nie jest krytyczna. Zastanów się: czy montażysta ma swobodnie obchodzić się z detalem bez rękawic, czy część i tak trafia w obudowę i nikt jej nie dotyka. Od tego zależy, jak „ostro” definiować wymagania.
7. Jak dogadać się między konstrukcją a CAM w sprawie ostrych krawędzi?
Najprostszy krok: weź jeden typowy detal i razem z technologiem przeleć go krawędź po krawędzi. Przy każdej ostrej krawędzi zapytaj: „czy tu musi być ostro?” i „co się dzieje na maszynie, jeśli tak zostawimy?”. Z takiego przeglądu szybko wyjdzie lista Twoich „stałych grzechów” w modelowaniu pod CAM.
Potem ustalcie wspólne zasady: domyślne promienie w kieszeniach, minimalne fazy na krawędziach chwytanych w imadle, standardowy zapis „usunąć ostre krawędzie” itp. Im więcej takich reguł przeniesiesz do własnego szablonu modelu/rysunku, tym rzadziej programista CAM będzie musiał zgadywać Twoje intencje przy każdej nowej części.
