5 typowych błędów w 3D CAM, które psują powierzchnię detalu

Kontekst obróbki 3D: czego oczekujemy od powierzchni detalu

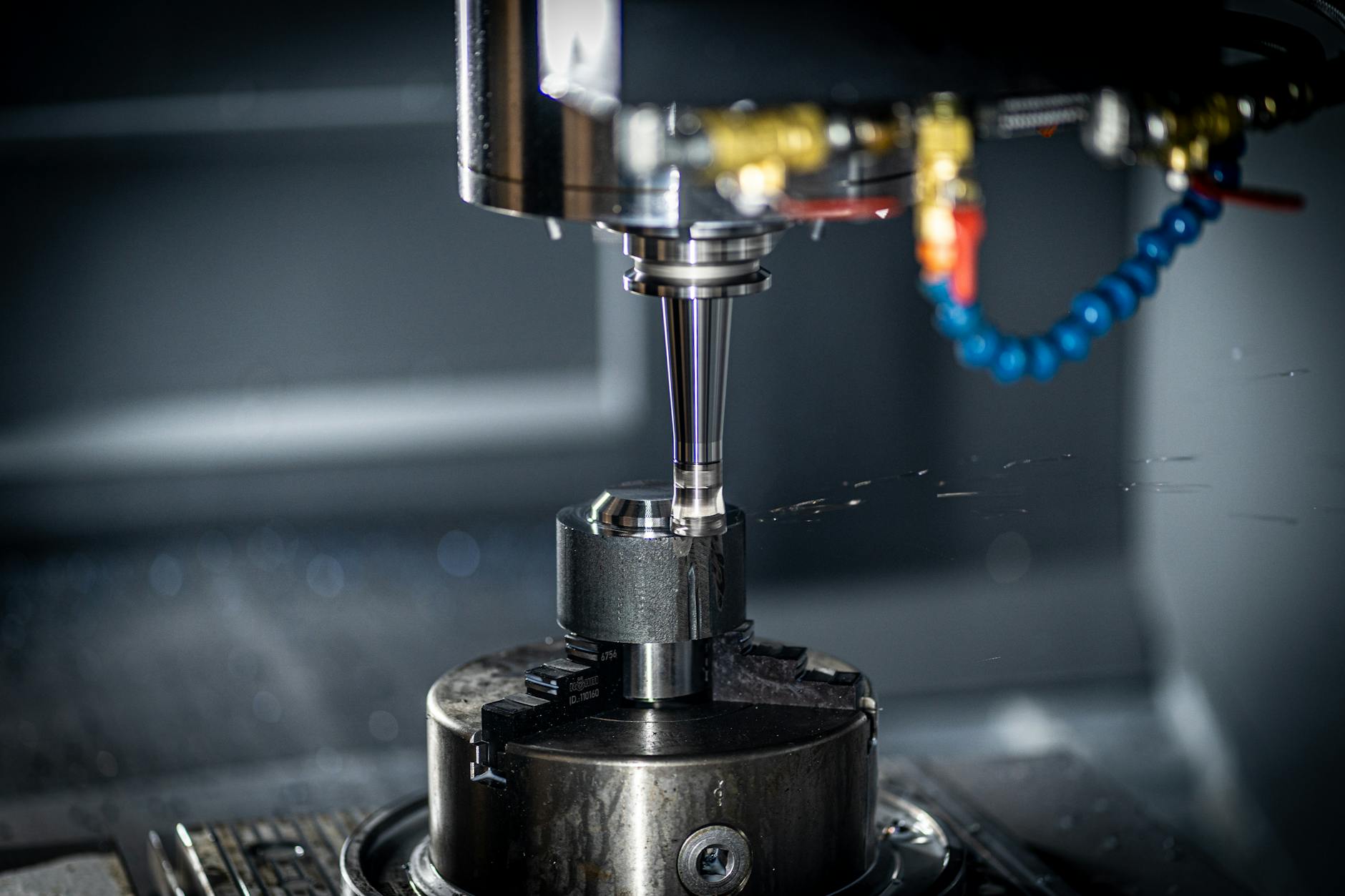

Obróbka 3D w praktyce narzędziowni i zakładów produkcyjnych

Obróbka 3D CAM kojarzy się najczęściej z formami wtryskowymi, tłocznikami, gniazdami, łopatkami, modelami wzorcowymi i wszelkimi powierzchniami swobodnymi, których nie da się obrobić prostym konturem 2D. To tam widać każdy błąd w ścieżkach 3D, każdą falę, każdą zmianę strategii.

W formach i gniazdach ważne jest nie tylko „trzymanie wymiaru”, ale przede wszystkim ciągłość powierzchni, możliwość szybkiego polerowania i brak lokalnych „dołków” czy „garbów”. W modelach pokazowych i łopatkach krytyczne jest natomiast odbicie światła i równomierna chropowatość w całym obszarze.

Różnica między „da się zmontować” a „da się wypolerować w 10 minut”

Detale z obróbki 3D można podzielić na dwa typy. Pierwszy: „da się zmontować” – wymiarowo wszystko gra, ale powierzchnia jest falista, z widocznymi pasami po frezie. Drugi: „da się wypolerować w 10 minut” – ślad po frezie jest równomierny, łagodny, bez lokalnych drgań i zagłębień.

Różnica to często nie geometria CAD, lecz jakość zaprogramowania obróbki 3D CAM: dobór strategii, parametry skoku bocznego i zagłębienia, rest machining, narzędzie, stabilność mocowania i maszyny. Ten sam detal może zejść z maszyny jako niemal gotowy do polerki albo jako surowa powierzchnia wymagająca godziny ręcznego skrobania.

Co faktycznie decyduje o jakości powierzchni 3D

Na końcowy efekt wpływa kilka głównych elementów, które trzeba traktować jako system:

• Ścieżka narzędzia (strategie 3D CAM) – kierunek przejść, sposób łączenia ścieżek, równomierność naddatku.
• Narzędzie – geometria freza (kulowy, toroidalny), promień naroża, liczba ostrzy, stan zużycia.
• Mocowanie i baza – sztywność, długość wysunięcia, jakość ustalenia; luźny detal = fale na powierzchni.
• Maszyna i jej stan – luz na śrubach, kompensacje, dynamika osi, filtracja ścieżek w sterowaniu.
• Chłodzenie / smarowanie – stabilna temperatura, skuteczne odprowadzenie wiórów, brak „pływania” detalu.

Nawet najlepsza strategia CAM nie naprawi luźnego detalu ani wyeksploatowanej maszyny, ale złe ustawienia ścieżek 3D są w stanie zepsuć efekt nawet na świetnym parku maszynowym.

Balans: jakość powierzchni vs czas cyklu vs stabilność

Powierzchnia idealna optycznie wymaga gęstej siatki przejść, małego skoku bocznego i rozsądnego stepdownu. To oznacza dłuższy czas cyklu. Po drugiej stronie jest kompromis „produkcyjny” – powierzchnia dobra funkcjonalnie, ale wymagająca pewnego ręcznego wykończenia.

Do tego dochodzi stabilność procesu. Zbyt mały naddatek, nieprzewidziane „wyspy” materiału, złe rest machining – to prosta droga do drgań, wyszczerbień ostrza, lokalnych kropek na powierzchni i nieprzewidywalnego zużycia narzędzia. Odpowiednio zbudowana sekwencja obróbek 3D daje kompromis: powierzchnia akceptowalna jakościowo, czas obrabiania rozsądny, proces powtarzalny.

Praktyczny przykład z narzędziowni

Typowy przypadek: dwa identyczne gniazda formy do tego samego projektu, wykonywane w różnych zakładach. W jednym CAM-owiec po zgrubnej wrzuca od razu wykańczającą „parallel” z dużym skokiem bocznym i jednym frezem kulowym. W drugim: zgrubna, półwykańczająca, rest machining, wykańczająca morph + scallop, dobrane skoki i narzędzia toroidalne na ścianach.

Efekt: pierwszy detal wymaga intensywnego polerowania, pojawiają się lokalne „schodki” i fale. Drugi – po krótkiej polerce wygląda jak powierzchnia z formy klasy premium. Zużycie frezów podobne, czas cyklu różny, ale różnica w czasie ręcznej obróbki gigantyczna.

Podstawy strategii 3D CAM: zgrubna, półwykańczająca, rest machining, wykańczająca

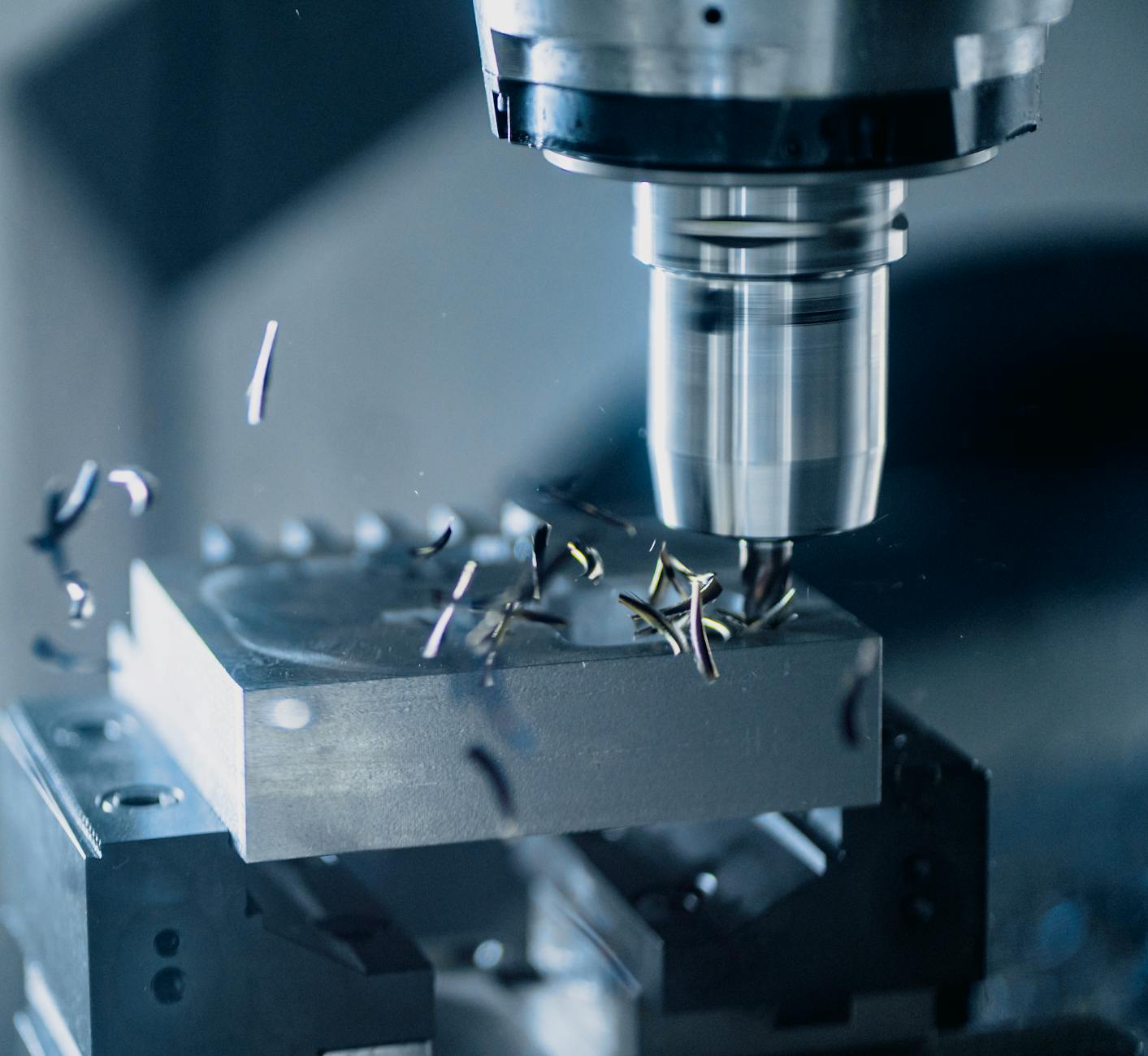

Rola obróbki zgrubnej w jakości powierzchni

Obróbka zgrubna ustawia scenę pod wszystko, co dzieje się później. Jeśli po zgrubnej zostają „góry i doliny”, to każda kolejna operacja będzie próbą ich wyrównania, często kosztem stabilności i jakości powierzchni.

Przy zgrubnej 3D warto dążyć do równomiernego naddatku na całej obrabianej powierzchni – np. 0,3–0,5 mm na półwykańczającą, zależnie od materiału i wielkości detalu. Pomagają w tym strategie adaptacyjne i kieszeniowanie 3D, ale trzeba je tak ustawić, by nie zostawiały ogromnych wysp materiału w trudno dostępnych miejscach.

Dobrym nawykiem jest kończenie zgrubnej obróbki konturem 3D (np. zstepdown lub kontur po profilu) po to, by wyrównać ściany i zmniejszyć lokalne nadwyżki naddatku przed półwykańczaniem.

Obróbka półwykańczająca jako amortyzator

Pominięcie półwykańczania to jeden z głównych powodów słabej powierzchni w 3D CAM. Wykańczająca próbuje wtedy „ściąć” wszystko, co zostawiła zgrubna, co daje nieregularne obciążenie narzędzia, drgania i niestabilną jakość powierzchni.

Obróbka półwykańczająca powinna:

• skasować większość naddatku po zgrubnej, zostawiając np. 0,1–0,2 mm na wykańczającą,
• wyrównać przejścia między powierzchniami i dużymi promieniami,
• przygotować geometrię pod rest machining mniejszym narzędziem.

W tej fazie dobrze sprawdzają się frezy o większym promieniu (torusowe, kulowe) i strategie takie jak kontur 3D, zstepdown po powierzchni, czy oszczędne strategie 3D z większym skokiem bocznym. Kluczem jest kontrola naddatku – programując półwykańczającą, zawsze świadomie ustawiaj naddatek na konturze i na dnie, nie zdając się wyłącznie na domyślne wartości CAM.

Rest machining – porządkowanie resztek materiału

Rest machining w formach i powierzchniach 3D to narzędzie do „sprzątania” miejsc, których nie dosięgnęły większe frezy. Dotyczy to szczególnie małych promieni w narożach, wąskich kieszeni, przejść między powierzchniami o różnych krzywiznach.

Logika powinna być prosta:

1. Zgrubna większym frezem (np. torus, walcowo-czołowy).
2. Półwykańczająca tym samym frezem, z naddatkiem.
3. Rest machining mniejszym promieniem, na tych samych obszarach (lub precyzyjnie wskazanych).
4. Dopiero potem wykańczająca 3D.

Błąd w rest machining (źle zdefiniowane poprzednie operacje, zła geometria referencyjna) skutkuje pozostawionymi „wyspami” materiału. Wykańczająca próbuje je później zebrać cienką ścieżką, generując ogromne obciążenie narzędzia i widoczne ślady na powierzchni.

Wykańczanie 3D: contour, spiral, morph, scallop

Do obróbki wykańczającej powierzchni 3D stosuje się najczęściej:

• Równoległą / parallel – przejścia w jednym kierunku; dobra na proste powierzchnie, ale generuje różne ślady na stromych i płaskich obszarach.
• Scallop / constant step over – utrzymuje stałą odległość między śladami po narzędziu po powierzchni; lepsza jednorodność chropowatości.
• Morph / morph between curves – ścieżka morfuje między dwoma krzywymi; idealna na formy z wyraźnymi krawędziami funkcyjnymi.
• Spiral / helix – ciągła ścieżka spiralna; minimalizuje ilość najazdów i zejść.
• Kontur 3D / zstepdown – dla stromych ścian i obróbki po konturze; dobry do utrzymania równomiernego naddatku na pionowych i niemal pionowych ścianach.

Budując sekwencję strategii 3D CAM, myśl o kierunku oglądania powierzchni, o tym, gdzie będzie widać odbicie światła, gdzie dotknie się część funkcjonalna. Ślady po narzędziu powinny być w miarę możliwości zgodne z liniami „patrzenia” użytkownika lub z linią przepływu medium (np. w kanałach chłodzących). To minimalizuje widoczność mikrofal i zmniejsza pracę ręczną.

Błąd 1 – Zły dobór strategii 3D do geometrii i kierunku oglądania powierzchni

Jedna „ulubiona” strategia do wszystkiego

Częsty schemat: „u nas wszystko robimy na parallel, bo jest szybkie do zaprogramowania”. Strategia równoległa faktycznie jest prosta: określasz kierunek, skok boczny, naddatki i gotowe. Problem w tym, że taka uniwersalność mści się na złożonych powierzchniach.

Parallel na powierzchni ze stromymi i płaskimi obszarami daje różną wysokość bruzd (cusps) w zależności od lokalnego kąta powierzchni. Na płaskich polach powierzchnia bywa akceptowalna, a na przejściach – pojawiają się „schodki” i pasy, które trudno spolerować bez zniekształcenia geometrii.

Skutki źle dobranej strategii: fale, łuski, zmienna chropowatość

Główne objawy złego wyboru strategii 3D CAM:

• Różna chropowatość w różnych strefach – jedna strona detalu gładka, druga wyraźnie paskowana.
• „Fale” na powierzchni – wynik drgań na stromych fragmentach, gdzie ścieżka biegnie zbyt agresywnie w poprzek zmiany kąta.
• „Łuski” i łamania ścieżki – efekt źle dopasowanej strategii do lokalnej geometrii (np. morph wymuszony na zbyt ostrych przejściach).

W formach do części optycznych albo widocznych elementów wnętrza auta takie różnice są od razu widoczne, ponieważ światło „czyta” kierunek śladów narzędzia. W prostych gniazdach technicznych może to być zignorowane, ale czas ręcznego dopasowania (szczególnie na liniach podziału) rośnie znacząco.

Podejście do powierzchni swobodnych i płaskich

Powierzchnie swobodne (freeform) lubią strategie o stałej odległości śladu po narzędziu po samej powierzchni, takie jak scallop. Dają one bardziej jednorodną chropowatość niż zwykła parallel liczona w osiach XY. Na łagodnych, wypukłych powierzchniach dobrze działają również spiralne ścieżki o rosnącym lub stałym promieniu.

Na powierzchniach płaskich i quasi-płaskich często lepiej sprawdzi się proste level / z-level oraz kontur 2D/3D z lekkim „dociągnięciem” planowaniem, niż na siłę stosowane 3D z równoległymi przejściami pod mordującym kątem. Daje to bardziej uporządkowany wzór śladów po frezie i ułatwia ewentualne doczyszczanie ręczne.

Kierunek „patrzenia” użytkownika a kierunek ścieżek

Przy powierzchniach widocznych (front formy, panele dekoracyjne, modele pokazowe) ważny jest nie tylko dobór strategii, ale też azymut ścieżki. Ślady po frezie równoległe do głównego kierunku patrzenia są mniej widoczne niż ślady biegnące w poprzek.

Przykładowo: w formie do panelu deski rozdzielczej lepiej dobrać kierunek równoległy do kierunku, w którym kierowca widzi największą część powierzchni. Wtedy światło odbija się bardziej jednorodnie, a nawet nieidealna chropowatość jest mniej zauważalna.

Praktyczny przykład: parallel vs morph na tej samej powierzchni

Weźmy powierzchnię wybrzuszoną między dwiema krawędziami formy. Przy strategii parallel, prowadzonej w osi X, ślady po frezie zagęszczają się lokalnie, a w innych miejscach rozjeżdżają, tworząc charakterystyczne „paski”. Przy morph między dwiema krawędziami ścieżka dostosowuje się płynnie, zachowując mniej więcej jednakową odległość między przejściami i zgodność z linią geometrii.

Różnica wizualna: parallel – pasy i schodki widoczne przy świetle bocznym; morph – równomierne odbicie, mniej widoczna struktura po frezie. Czas cyklu może być podobny, ale ilość pracy po maszynie jest wyraźnie mniejsza w przypadku strategii lepiej dopasowanej do geometrii.

Błąd 2 – Nieprawidłowy skok boczny i zagłębienie w obróbce wykańczającej

Skok boczny, skok w dół i wysokość bruzdy – podstawowe pojęcia

W obróbce wykańczającej 3D CAM kluczowe są trzy powiązane parametry:

Jak skok boczny przekłada się na jakość powierzchni

Skok boczny (stepover) decyduje o tym, jak bardzo nachodzą na siebie kolejne przejścia narzędzia. Bezpośrednio wpływa to na wysokość bruzdy (cusp height) i widoczność „falowania” powierzchni.

Zbyt duży skok boczny daje wyraźne rowki między przejściami, szczególnie na powierzchniach wypukłych i wklęsłych. Zbyt mały dramatycznie wydłuża czas obróbki, a różnica w chropowatości bywa niewspółmierna do zysku.

Typowy błąd: ustawienie jednego uniwersalnego skoku bocznego dla wszystkich geometrii i wszystkich promieni freza. Przy zmianie średnicy narzędzia zmienia się też dopuszczalny skok boczny, jeśli chcesz utrzymać podobną wysokość bruzdy.

Dobór skoku bocznego do promienia narzędzia i wymaganej chropowatości

Przy obróbce 3D wykańczającej kluczowy jest promień narzędzia (frezy kulowe, torusowe). Im większy promień, tym przy tej samej jakości powierzchni można pozwolić sobie na większy skok boczny.

Przykład praktyczny: przy frezie kulowym Ø6 mm skok boczny rzędu 0,2–0,3 mm na powierzchni funkcjonalnej daje zwykle akceptowalną powierzchnię techniczną. Ten sam skok przy Ø2 mm będzie już generował widoczne „schodki”.

Stosuj prostą zasadę: im mniejszy promień, tym agresywniej zmniejszaj skok boczny. Lepiej dodać jedno przejście większym frezem z mniejszym skokiem niż potem godzinami polerować smugi po mikro-kulkach.

Zagłębienie osi Z w strategiach konturowych i z-level

Skok w dół (stepdown) w wykańczaniu dotyczy głównie strategii konturowych i z-level. Wpływa na to, jak gęsto „kroisz” detal po wysokości.

Zbyt duży skok w dół daje wyraźne linie podziału między zębami ścieżki. Są one szczególnie widoczne na stromych ścianach i przejściach z pionu w łagodne promienie. Z kolei przesadne zagęszczanie poziomów tylko zwiększa czas obróbki, bez realnej poprawy w miejscach, gdzie później i tak czyści powierzchnia równoległa lub scallop.

Dobrą praktyką jest powiązanie stepdownu z maksymalną dopuszczalną różnicą wysokości bruzdy w kierunku osi Z. W wielu CAM-ach da się ustawić parametr „maksymalna różnica wysokości cuspa” – warto z niego korzystać zamiast ślepo wpisywać stałą wartość.

Relacja między skokiem bocznym a prędkością posuwu

Skok boczny mocno obciąża narzędzie. Jeśli podwajasz skok boczny, a zostawiasz ten sam posuw, rośnie obciążenie boczne krawędzi skrawającej, a razem z nim ryzyko drgań i śladów na powierzchni.

Przy zmianie skoku bocznego powinieneś skorygować posuw roboczy i ew. obroty wrzeciona. W praktyce wielu operatorów zmniejsza skok boczny, ale nie obniża posuwu przy przejściu na mniejsze frezy. Efekt: teoretycznie poprawniejsza geometria, ale widoczne „piki” i fale od mikrodrgań.

Typowy błąd: równy skok na całej powierzchni

Równy skok boczny na całej powierzchni przy strategii parallel lub morph nie uwzględnia lokalnego kąta powierzchni. Na płaskich polach efekt bywa dobry, na stromych – słaby.

Lepiej dzielić model na strefy: płaskie, umiarkowanie nachylone, strome. Każdej strefie przypisz osobną operację wykańczającą ze skokiem bocznym dopasowanym do kąta i krytyczności obszaru. W strefach niewidocznych możesz iść agresywniej, w strefach „pod oko” – gęściej.

Skutki zbyt dużego skoku i stepdownu w praktyce

Na formach do tworzyw pojawia się charakterystyczne „falowanie” plastiku w gotowym wyprasku. Przy formach wizualnych trzeba później przejeżdżać ręcznymi kamieniami lub papierem, co zmienia lokalne promienie i grubość ścianki.

Na elementach stalowych ślady po zbyt dużym skoku bocznym są wyczuwalne paznokciem. Przy dopasowaniach ślizgowych i powierzchniach dociskowych kończy się to poprawkami na szlifierce lub ręcznym docieraniem, które niszczy powtarzalność.

Błąd 3 – Ignorowanie obróbki półwykańczającej i rest machining

Gdy wykańczająca musi robić robotę zgrubnej

Najczęstszy scenariusz: zgrubna zostawia nieregularny naddatek, lokalnie kilka dziesiątek milimetra, a wykańczająca 3D idzie „na raz” tym samym frezem kulowym. Narzędzie raz prawie nie skrawa, raz bierze pełną głębokość – obciążenie skrajnie nierównomierne.

Na maszynie widać to od razu: zmienia się dźwięk, wrzeciono „przytyka”, pojawiają się drgania, a powierzchnia ma nieregularne pasy. Problem nie leży w samej strategii wykańczania, tylko w braku prawidłowego przygotowania naddatku.

Półwykańczająca jako kontrola naddatku, nie „prawie wykańczająca”

Półwykańczanie ma jeden główny cel: wyrównać naddatek do stabilnej, cienkiej warstwy, którą potem spokojnie zabierze wykańczająca. To nie jest „tanie wykańczanie”, tylko etap technologiczny.

Ustal docelowy naddatek na wykańczanie (np. 0,1 mm na ścianie, 0,05 mm na dnie w precyzyjnych formach) i tak dobierz półwykańczanie, aby wszędzie możliwe było zbliżenie się do tej wartości. Czasem oznacza to dwie różne operacje półwykańczające dla różnych stref geometrii.

Nieciągłe ścieżki jako źródło drgań i śladów

Brak rest machiningu po półwykańczaniu skutkuje lokalnymi „górkami” materiału. Podczas wykańczania ścieżka natrafia na te wyspy i gwałtownie zmienia grubość warstwy skrawanej.

Frezy kulowe i małe torusy są na to bardzo wrażliwe. W narożach i wąskich kieszeniach powstają charakterystyczne „łzy” i dołki. Przy polerowaniu szybko wychodzi, gdzie nie posprzątano resztek po poprzednich frezach.

Poprawna sekwencja: od dużego do małego, z kontrolą stref

Najbezpieczniej planować obróbkę według prostego schematu: duży frez robi zgrubną i półwykańczającą, potem mniejszy czysto sprząta to, czego większy nie sięgnął, dopiero na końcu wchodzi typowe wykańczanie 3D.

Istotne jest, by rest machining realnie „wiedział”, co zrobiły poprzednie operacje. Oznacza to poprawne wskazanie narzędzi referencyjnych, tych samych obszarów geometrii i tych samych naddatków. Inaczej CAM albo pominie fragmenty, albo policzy niepotrzebne przejścia po powietrzu.

Częste błędy w ustawieniach rest machiningu

Przy rest machiningu pojawiają się powtarzające się pomyłki:

• zły wybór „previous tool” – CAM zakłada większy frez niż w rzeczywistości i zostawia materiał w narożach,
• pominięcie zmiany naddatku – resztówka pracuje z innym naddatkiem niż półwykańczająca, co powoduje podcięcia lub zostawianie nieplanowanych wysp,
• zbyt duże ograniczenie obszarów – zaznaczenie tylko widocznych stref, a pominięcie przejść pod kątem, gdzie później wykańczająca „dobija” się do materiału.

Każdy z tych błędów przekłada się na lokalne przeciążenia podczas wykańczania i widoczne artefakty na powierzchni. Na modelach pokazowych albo formach optycznych oznacza to często konieczność powtórzenia ścieżki z poprawionymi ustawieniami.

Dobór narzędzi do półwykańczania i rest machiningu

Do półwykańczania lepiej użyć freza o możliwie dużym promieniu, który dobrze „układa” powierzchnie i minimalizuje ilość pozostałych resztek. Frezy torusowe są tu często bardziej efektywne niż kulowe, szczególnie na przejściach promieni i w płaskich strefach.

Rest machining wymaga narzędzi realnie mniejszych niż poprzednie – nie tylko o 0,5 mm w średnicy. Jeśli różnica jest zbyt mała, CAM policzy ścieżkę, ale fizycznie narzędzie nie wjedzie w krytyczne naroża. W efekcie powierzchnia po wykańczającej będzie miała lokalne uskoki.

Gdy pomijasz półwykańczanie na „mniej ważnych” powierzchniach

Kuszące jest, by na powierzchniach niewidocznych lub technicznych odpuścić półwykańczanie i rest machining. Problem wraca, gdy dokładnie te powierzchnie decydują o dopasowaniu lub szczelności.

Przykład z praktyki: forma do korpusu technicznego, gdzie jedna z powierzchni była traktowana jako mało istotna, bez półwykańczania. Po pierwszych próbach okazało się, że właśnie tam detal „wisi” na plastiku, bo powierzchnia ma fale i lokalne uskoki. Cały zysk czasu programowania i obróbki został zjedzony przez ręczne poprawki.

Weryfikacja naddatku i resztek przed wykańczaniem

Przed puszczeniem wykańczania 3D opłaca się przeanalizować model naddatku lub symulację po półwykańczaniu i rest machiningu. Wiele systemów CAM pozwala zobaczyć mapę grubości pozostawionego materiału.

Jeżeli widać tam lokalne wyspy, wyraźne „górki” w wąskich kieszeniach czy przy promieniach przejściowych, lepiej dodać krótką dodatkową operację resztówki niż liczyć, że frez wykańczający „jakoś to przeżyje”. Zazwyczaj nie przeżyje – a powierzchnia zapłaci za ten optymizm.

Gdy wykańczająca „dogryza” resztki zamiast powierzchni

Jeśli resztówki są zrobione połowicznie, wykańczająca ścieżka 3D nie pracuje już na równym naddatku, tylko miejscami dogryza pozostałe wyspy. Geometria wychodzi, ale faktura jest poszatkowana.

Ślady widać szczególnie na przejściach między strefami, gdzie resztówka „porzuciła” materiał pod pewnym kątem, a wykańczająca jedzie w innym kierunku. Pojawiają się małe uskoki, które trudno dopolerować bez zmiany kształtu.

Rola stabilnego mocowania przy agresywnym zbieraniu resztek

Przy rest machiningu narzędzie wchodzi często punktowo, z lokalnie dużym obciążeniem. Jeśli detal jest słabo podparty, zaczyna „sprężynować”, co od razu widać później na powierzchni po wykańczaniu.

Zwłaszcza cienkościenne detale wymagają dodatkowego podparcia lub etapowego odpuszczania naddatku. Zostawienie zbyt cienkich żeber przy agresywnej resztówce kończy się odkształceniem i nierówną powierzchnią nawet po idealnej ścieżce wykańczającej.

Błąd 4 – Brak kontroli nad orientacją ścieżek i łączeniem strategii

„Jeden kierunek na wszystko” zamiast dopasowania do kształtu

Stały kierunek ścieżki (np. X lub Y) jest wygodny, ale często kłóci się z geometrią. Na przejściach łuków i skosów narzędzie raz pracuje „pod włos”, raz „z włosem” materiału, co daje różne odbicie powierzchni.

Przy dużych formach wizualnych takie pola układają się jak płaty na karoserii. Jeśli każda strefa ma ścieżki w innym kierunku bez kontroli, światło będzie łapać różnice i wszystkie łączenia wyjdą przy lakierowaniu lub teksturowaniu.

Źle dobrane kierunki względem widoczności detalu

Powierzchnia, która ma pracować optycznie (np. front obudowy), powinna mieć ścieżkę tak ustawioną, jak będzie patrzył użytkownik. Linie narzędzia muszą „ciągnąć” w głównym kierunku widzenia, a nie go przecinać.

Jeśli ścieżki idą w poprzek linii wzroku, każde minimalne odchylenie promienia, skoku czy drgania staje się bardziej czytelne. Czasem wystarczy obrócić bazę w CAM-ie i przeliczyć tę samą strategię pod inny układ, żeby powierzchnia wyglądała o klasę lepiej.

Mieszanie zbyt wielu strategii na jednej powierzchni

Nadmierne łączenie różnych typów ścieżek na jednej powierzchni (parallel, morph, scallop, z-level) kończy się „łataniem” faktury. Każdy algorytm buduje inną logikę przejść, więc granice między operacjami widać jak patchwork.

Sens ma podział strefowy: jedna logika na płaskie pola, druga na strome, trzecia na trudno dostępne kieszenie. Natomiast zmiana strategii co kilka centymetrów na tej samej krzywiźnie generuje widoczne linie przejścia, nawet przy tych samych parametrach skoku.

Brak płynnych przejść między strefami obróbki

Ostre granice między obszarami operacji to częste źródło uskoków. Ścieżka po prostu się urywa i zaczyna w innym miejscu, z inną fazą wejścia i kierunkiem.

Lepszy efekt daje delikatne nałożenie stref lub zastosowanie „blendów” (przejść mieszających) tam, gdzie CAM na to pozwala. W praktyce chodzi o kilka milimetrów nakładki, które wygładzają wizualnie zmianę strategii.

Niedocenianie strategii morfujących

Strategie morph między dwoma krzywymi lub krawędziami zwykle lepiej prowadzą ścieżkę po skomplikowanej powierzchni niż klasyczne parallel. Narzędzie układa się zgodnie z kształtem, a nie według osi maszynowej.

Problemy pojawiają się, gdy linie odniesienia są przypadkowe: złe krawędzie, nieciągłe szkice, za krótkie prowadnice. Wtedy ścieżka gubi płynność, a powierzchnia ma lokalne „załamania” toru, które wychodzą pod światło.

Nieciągłe ruchy łączące jako źródło śladów

Ruchy łączące między przejściami (linki, rampy, przeskoki) potrafią zostawić ślady, jeśli nie są w pełni bezkontaktowe albo wejścia/wyjścia z materiału są zbyt ostre.

Przy wykańczaniu 3D przewaga mają wejścia styczne, długie łuki i miękkie rampy wzdłuż powierzchni. Skoki do góry i pionowe „dzioby” na małych promieniach można zostawić obróbce zgrubnej, ale nie wykańczającej.

Brak ujednolicenia kierunku przy operacjach lustrzanych

Przy detalach symetrycznych często stosuje się lustrzane ścieżki. Jeśli jedna połówka ma ścieżkę „z lewej na prawą”, a druga „z prawej na lewą”, światło złapie różnicę faktury mimo identycznej geometrii.

Przy elementach widocznych sensowniejsze bywa ponowne przeliczenie ścieżki na drugą stronę z tym samym kierunkiem bazowym, zamiast używania prostego lustra. Czas programowania rośnie minimalnie, a efekt powierzchni jest równy.

Błąd 5 – Pomijanie dynamiki maszyny i filtracji toru narzędzia

Zbyt „gęste” ścieżki dla wolnej lub starej maszyny

Teoretycznie mały skok i gęste punkty dają piękną powierzchnię. W praktyce starsze lub słabsze sterowania nie wyrabiają z interpolacją i zaokrąglaniem setek tysięcy segmentów.

Maszyna zaczyna „szarpać” na mikrozatrzymaniach między blokami. Na detal trafia to w postaci falowania o bardzo krótkim skoku, którego nie widać w symulacji, ale palec i światło od razu wyłapią.

Brak dopasowania tolerancji i filtrowania

Tolerancja ścieżki w CAM-ie i ustawienia filtra w sterowaniu muszą do siebie pasować. Jeśli w CAM ustawisz bardzo małą tolerancję, a w maszynie duże wygładzanie, sterowanie i tak „po swojemu” uprości tor.

Efekt: wydłużony czas obróbki przy braku różnicy w jakości. Czasem wręcz gorzej, bo filtr wycina drobne korekty, na których opiera się dopasowanie do powierzchni o ostrych przejściach.

Za wysokie przyspieszenia przy drobnych ruchach

Dla drobnych, krótkich ruchów nie ma sensu używać agresywnych przyspieszeń i hamowań. Oś nie osiągnie i tak zadanej prędkości, a wyjdzie tylko seria szarpnięć.

Przy wykańczaniu 3D lepiej obniżyć dopuszczalne przyspieszenia dla osi lub użyć trybu „fine”/„accuracy” w sterowaniu, jeśli jest dostępny. Maszyna jedzie wtedy płynniej, choć teoria mówi o niższej prędkości – praktycznie powierzchnia zyskuje więcej niż traci czas.

Ignorowanie kierunku pracy względem sztywności osi

Każda maszyna ma „miękki” kierunek. Często jest to kombinacja osi, przy której stół lub suwak są najbardziej wysunięte. Jeśli kluczowe wykańczanie jedzie głównie w tym układzie, minimalne ugięcia zapisują się w powierzchni jako falki.

Prosty test: obrócić detal o 90° i sprawdzić, czy faktura się zmienia. Jeśli tak, trzeba przeprojektować orientację zamocowania, tak aby główne ścieżki wykańczające biegły w stabilniejszym kierunku kinematyki.

Brak kompensacji drgań przy długich wysięgach

Przy głębokich wnękach lub długich oprawkach nawet poprawne parametry CAM-u nie uratują powierzchni, jeżeli narzędzie „gra”. Drgania przy wykańczaniu 3D zostawiają charakterystyczne skośne prążki.

Pomaga kombinacja: mniejszy posuw, minimalne zejście z obrotów, krótszy wysięg jeśli to możliwe i czasem sztywniejsza oprawka (hydro, shrink). Lepiej też unikać strategii z ciągłą zmianą kierunku przy takim zestawie – lepsze są płynne, jednokierunkowe przejazdy.

Nieanalizowanie raportów z maszyny i „oscyloskopu” powierzchni

Większość nowoczesnych sterowań ma logi obciążenia wrzeciona i osi. Kiedy na symulacji wszystko jest gładkie, a detal ma fale, często w logach widać skoki momentu lub gwałtowne zmiany prędkości.

Dobrą praktyką jest porównanie tych pików z konkretnymi miejscami na modelu. Zmiana kolejności przejść, rozbicie długich obszarów na kilka krótszych operacji lub korekta parametrów posuwu dla wybranych stref potrafią zlikwidować problem bez przebudowy całej technologii.

Zbyt optymistyczne HSM/HSC bez realnej sztywności

Tryby HSM/HSC zachęcają do wysokich posuwów na wykańczaniu. Jeśli jednak maszyna nie jest odpowiednio sztywna lub detal ma cienkie ścianki, kończy się to wibrowaniem całego układu.

Lepszy efekt powierzchni daje często „wolniej, ale stabilnie” niż ściganie się z katalogiem narzędziowym. Zwłaszcza przy formach, które mają żyć latami, realna jakość powierzchni jest ważniejsza niż kilkanaście minut na cyklu.

Błąd 6 – Niewłaściwe zarządzanie promieniami narzędzi i przejściami między nimi

Skoki promieni między operacjami

Gwałtowna zmiana promienia narzędzia między kolejnymi etapami (np. półwykańczanie torusem R4, wykańczanie kulą R2) generuje lokalne różnice w sposobie „układania się” ścieżki na powierzchni.

Na łączeniach operacji pojawiają się inne wzory „cuspa”, nawet przy takim samym skoku. W efekcie pod światło widać pasy, choć geometria jest w tolerancji.

Niedoszacowanie minimalnego promienia powierzchni

Przy skomplikowanych formach lokalne promienie są często mniejsze niż to, co widać na szybkim podglądzie. Użycie zbyt dużego promienia freza w stosunku do krzywizny skutkuje „spłaszczaniem” powierzchni i zostawianiem materiału w sąsiednich przejściach.

Przed doborem narzędzi opłaca się przeanalizować mapę krzywizn lub ręcznie zmierzyć kluczowe promienie. Wtedy wiadomo, czy konkretna kula ma sens, czy trzeba podzielić obszar na strefy z różnymi narzędziami.

Niewłaściwe użycie torusów na ostrych przejściach

Frezy torusowe są bardzo efektywne na przejściach promieni i w strefach przełamania, ale tylko wtedy, gdy promień naroża torusa jest dopasowany do geometrii. Zbyt duży promień „wcina się” w sąsiednie ściany, tworząc lokalne podcięcia.

Przy cienkich formach może to osłabić konstrukcję, a przy formach wizualnych powoduje zmiany połysku w miejscach, które powinny być matematycznie ciągłe.

Brak końcowego „unifikującego” przejścia jednym narzędziem

Kiedy powierzchnia była obrabiana kilkoma narzędziami o różnych promieniach, dobrym nawykiem jest końcowe przejście jednym, docelowym narzędziem po całej strefie optycznej z drobnym naddatkiem.

To przejście działa jak „wyrównanie” faktury: usuwa różnice po wcześniejszych promieniach i nadaje jednolity charakter powierzchni, nawet jeśli wcześniej trzeba było używać różnych narzędzi z powodów technologicznych.

Nieciągłość offsetów przy narzędziach o tej samej średnicy

Zdarza się, że dwa frezy mają tę samą średnicę nominalną, ale inną rzeczywistą lub inną konstrukcję krawędzi (np. kula vs torus). Użycie ich zamiennie bez korekty w tabeli narzędzi powoduje mikro-uskoki.

Przy klasach powierzchni wymagających późniejszego teksturowania takie mikro-uskoki mogą wyjść dopiero po piaskowaniu lub trawieniu. Wtedy korekta jest kosztowna, bo wymaga poprawy formy, a nie tylko polerki.

Źle zaplanowane podejścia na małych promieniach

Wejścia i wyjścia narzędzia w obszarze małych promieni są newralgiczne. Jeśli CAM wstawia tam krótkie linie proste zamiast łuków, narzędzie zostawia „ząbki” dokładnie tam, gdzie powierzchnia ma być najładniejsza.

Lepsze są wejścia poza obszarem krytycznym i dojechanie do małego promienia już ruchem stycznym. Jeśli nie ma miejsca, trzeba ręcznie skontrolować strategię podejścia i ewentualnie wydzielić mały promień do osobnej, delikatniejszej operacji.

Najczęściej zadawane pytania (FAQ)

Jakie są najczęstsze błędy w 3D CAM, które psują powierzchnię detalu?

Najczęściej: zły dobór strategii 3D do geometrii, pomijanie półwykańczania, źle zrobiony rest machining (zostawione „wyspy” materiału), zbyt duży skok boczny/stepdown w wykańczaniu oraz programowanie przy za małej sztywności (długi wysięg, słabe mocowanie).

Często problemem nie jest sama geometria CAD, tylko to, że wykańczająca operacja musi zbierać nierówny naddatek po zgrubnej. To generuje drgania, „schodki” i lokalne dołki, które później godzinami usuwa się ręcznie.

Jak poprawić jakość powierzchni 3D bez drastycznego wydłużania czasu obróbki?

Kluczowe jest dodanie dobrze ustawionej półwykańczającej z kontrolowanym naddatkiem (np. 0,1–0,2 mm) oraz sensowny rest machining, który wyrówna naddatek w ciasnych miejscach. Często jedna dodatkowa operacja półwykańczająca skraca czas polerki o kilka godzin.

Drugie miejsce to korekta skoku bocznego i doboru strategii: zmiana z prostego parallel na scallop/morph w krytycznych strefach poprawia jednorodność chropowatości bez zwiększania ilości przejść na całym detalu. Nie trzeba „mielić” całości ultra gęsto – wystarczy skupić się na obszarach widocznych lub funkcyjnych.

Jaki wpływ ma obróbka zgrubna na końcową jakość powierzchni 3D?

Zgrubna ustawia naddatek pod wszystkie kolejne operacje. Jeśli po zgrubnej zostają „góry i doliny”, półwykańczająca i wykańczająca muszą kasować zbyt duże i nieregularne ilości materiału, co kończy się drganiami i falami na powierzchni.

Przy zgrubnej warto dążyć do możliwie równomiernego naddatku (np. 0,3–0,5 mm) i na końcu dołożyć kontur 3D, żeby wyrównać ściany. Taka „zadbana” zgrubna pozwala później spokojnie dobrać parametry i narzędzia w półwykańczaniu i wykańczaniu.

Czy można pominąć obróbkę półwykańczającą przy powierzchniach 3D?

Można, ale skutkiem jest zazwyczaj słaba powierzchnia, zmienne obciążenie narzędzia i większe ryzyko drgań. Wykańczająca operacja zaczyna wtedy pełnić rolę półwykańczającej i wykańczającej jednocześnie, co prawie zawsze odbije się na jakości.

Półwykańczająca „amortyzuje” różnice po zgrubnej: wyrównuje naddatek, wygładza przejścia i przygotowuje geometrię pod rest machining. W praktyce świetnie widać to na formach: detal z pominiętą półwykańczającą zwykle wymaga kilka razy dłuższego polerowania.

Co to jest rest machining w 3D CAM i jak wpływa na powierzchnię?

Rest machining to obróbka resztek materiału, których nie dosięgnęły większe frezy (małe promienie, ciasne kieszenie, przejścia krzywizn). Robi się go mniejszym narzędziem po zgrubnej i półwykańczającej, aby wyrównać naddatek przed wykańczaniem 3D.

Jeśli rest machining jest źle ustawiony (złe referencje, pominięte obszary), zostają „wyspy” materiału. Wykańczająca ścieżka próbuje je zebrać cienkim frezem przy pełnej wysokości, co powoduje lokalne przeciążenia, ślady punktowe na powierzchni i przyspieszone zużycie narzędzia.

Jak dobrać strategię 3D (parallel, scallop, morph) do danego detalu?

Na proste, łagodne powierzchnie można użyć parallel, ale trzeba liczyć się z różną chropowatością na stromych i płaskich fragmentach. Do bardziej złożonych kształtów lepiej sprawdza się scallop (stały odstęp śladu) lub morph między krzywymi, szczególnie tam, gdzie są wyraźne krawędzie funkcyjne.

Przy wyborze strategii dobrze jest myśleć o kierunku oglądania powierzchni i odbiciu światła. Ślady po narzędziu układamy tak, by były możliwie zgodne z kierunkiem „patrzenia” użytkownika albo przepływu medium – wtedy mikrofale są mniej widoczne i łatwiej się je poleruje.

Jakie parametry (skok boczny, stepdown) najbardziej wpływają na falowanie powierzchni 3D?

Najbardziej widać źle dobrany skok boczny przy wykańczaniu: zbyt duży powoduje wyraźne „pasy” po frezie, za mały niepotrzebnie wydłuża czas. Dodatkowo zbyt duży stepdown na stromych ścianach może generować drgania narzędzia przy długim wysięgu.

Dobrą praktyką jest: mniejszy skok boczny w obszarach widocznych/funkcyjnych i nieco większy tam, gdzie powierzchnia jest mniej krytyczna. Na ścianach stromych często warto przejść na kontur 3D/zstepdown z rozsądnym zejściem w dół zamiast „przejeżdżać” wszystko parallel po skosie.

Bibliografia i źródła

• Metal Cutting Theory and Practice. CRC Press (2013) – Teoria skrawania, wpływ parametrów na jakość powierzchni 3D
• Machining of Hard Materials. Springer (2011) – Obróbka form i tłoczników, strategie zgrubne i wykańczające
• CNC Handbook. McGraw-Hill Education (2013) – Praktyka CNC, dobór strategii CAM i parametrów dla powierzchni 3D
• High-Speed Machining. Butterworth-Heinemann (2014) – Obróbka HSM, wpływ dynamiki maszyny i drgań na powierzchnię
• Tool and Manufacturing Engineers Handbook, Volume 1: Machining. Society of Manufacturing Engineers (1995) – Zasady obróbki form, naddatki, sekwencje zgrubna–półwykańczająca–wykańczająca
• Milling: Operations, Tools and Materials. Sandvik Coromant – Poradnik frezowania 3D, dobór frezów kulowych i torusowych, rest machining
