Jak wygładzić powierzchnię po 3D: krok w CAM i na maszynie

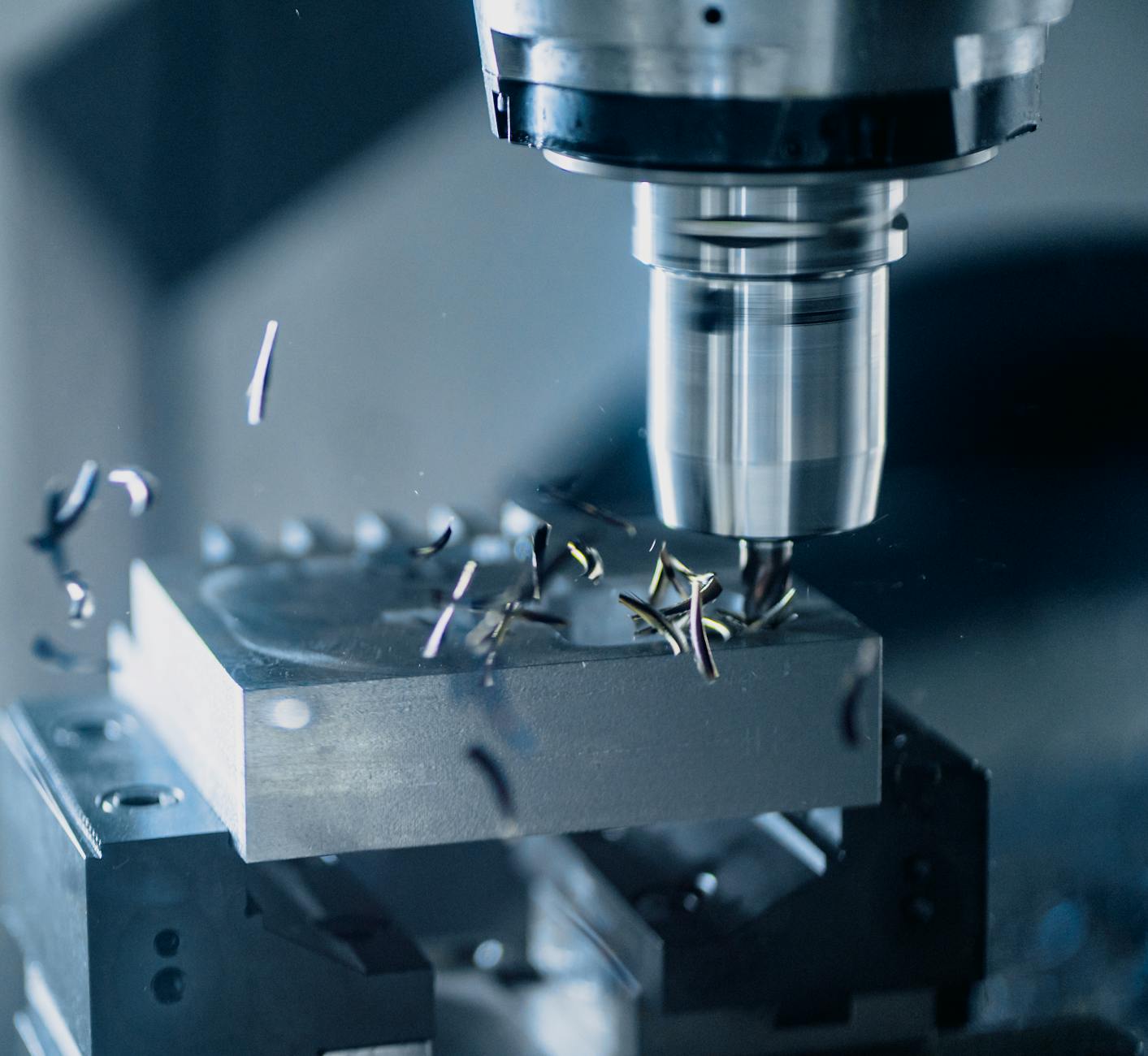

Po co w ogóle wygładzać powierzchnię 3D – wymagania, realia, mity

Poziomy gładkości: od „technicznie OK” do powierzchni lustrzanych

Wygładzanie powierzchni po obróbce 3D nie zawsze oznacza pogoń za lustrem. W praktyce występuje kilka typowych poziomów jakości powierzchni, które trzeba jasno zdefiniować przed programowaniem CAM i ustawieniami na maszynie. Inne wymagania ma gniazdo formy wtryskowej pod element optyczny, inne wkładka pod detal teksturowany, a jeszcze inne korpus maszynowy, który zostanie wypiaskowany.

Najniższy poziom to powierzchnia czysto funkcjonalna: ważne są przede wszystkim kształt, wymiar i brak ostrych „ząbków”, natomiast widoczne „pasy” po frezie są akceptowalne. Często chodzi o części maszyn, elementy pod malowanie proszkowe, części drukarki, napędy. W tym przypadku kluczowa jest stabilność procesu, niski czas cyklu i przewidywalność, a nie ekstremalne obniżanie chropowatości.

Środkowy poziom to powierzchnie formujące dla branży opakowaniowej, automotive, AGD – tu ślad po frezie ma być równy, ale niekoniecznie musi być w pełni wypolerowany. Istotne jest, by uniknąć widocznych „schodów”, nierównych przejść między obszarami czy śladów drgań. Często i tak pojawia się lekkie polerowanie ręczne, ale operator polerki nie może walczyć z głębokimi rowkami po zbyt dużym kroku lub zniszczoną geometrią po drżeniach.

Najwyższy poziom to elementy, które mają wyjść z maszyny praktycznie gotowe: formy optyczne, wkładki pod chromowanie dekoracyjne, narzędzia do rozdmuchu, powierzchnie modelarskie, elementy medyczne. Tutaj każdy mikron jest kontrolowany, a ślady po ścieżkach 3D muszą być tak wyrównane, żeby dalsze wykończenie wymagało minimalnych nakładów. Cena za taki efekt to często radykalnie dłuższy czas obróbki i mocno zaostrzone wymagania dla maszyny oraz narzędzi.

Jakość powierzchni a koszt: trzy powiązane zmienne

Wygładzanie powierzchni 3D zawsze dotyka trzech obszarów jednocześnie: czas cyklu, zużycie narzędzia i stabilność procesu. Zmniejszając krok boczny czy pionowy, zbliżając się do teoretycznego „lustra”, automatycznie pompuje się liczbę przejść, a co za tym idzie – narzędzie pracuje dłużej, rośnie ryzyko drgań, przegrzań i zniszczenia ostrza.

Wiele osób skupia się tylko na chropowatości Ra lub wizualnym efekcie, ignorując, że przy bardzo małym kroku i długim czasie przejazdu nawet drobne odkształcenia termiczne, minimalne luzy w napędach czy niestabilność mocowania zaczynają być widoczne w postaci falowania lub wzoru „zebra”. Czasami powierzchnia z większym krokiem, ale bardziej stabilny, krótki przejazd daje lepszy efekt wizualny niż „idealne” ustawienia, które męczą maszynę przez wiele godzin.

Wygładzanie po 3D trzeba więc traktować jak kompromis. Zamiast automatycznie obniżać krok i tolerancję, lepiej świadomie zadać pytanie: jaka powierzchnia jest faktycznie potrzebna na tym detalu, w tej strefie, przy tej technologii wykończeniowej? Ślepe kopiowanie ustawień z poprzedniego projektu często skutkuje przeinwestowanym procesem, który nie przynosi realnej wartości dla klienta końcowego.

Mit „lustro prosto z maszyny” i kiedy ma sens wysoka jakość

Bardzo częsty mit w firmach narzędziowych brzmi: „klient chce lustro prosto z maszyny, więc musimy robić wszystko super drobno”. Rzeczywistość jest taka, że wielu klientów używa skrótu „lustro” jako ogólnego określenia na równą, powtarzalną powierzchnię pozbawioną wyraźnych schodów, a nie jako żądanie chropowatości na poziomie powierzchni optycznej. Zanim ustawi się krok 0,05 mm na całej formie, sensownie jest dopytać, jaki będzie dalszy proces: polerowanie, teksturowanie chemiczne, piaskowanie, powłoka PVD, lakierowanie.

Przykład z praktyki: wkładka formy pod detal, który ma być piaskowany. Programista CAM ustawia bardzo drobny krok boczny i wysoką liczbę przebiegów, żeby „było ładnie”. Efekt końcowy po piaskowaniu jest identyczny jak przy dużo większym kroku – faktura po ścieżkach ginie całkowicie. Różnica jest tylko w marży narzędziowni, bo czas na maszynie i zużycie frezu rosną bez najmniejszego uzasadnienia funkcjonalnego.

Z drugiej strony są sytuacje, w których agresywne wygładzanie ma pełny sens: elektrody miedziane lub grafitowe pod precyzyjne erodowanie, wkładki form optycznych, formy pod transparentne detale z PMMA czy PC. Tam każdy mikron nadmiaru chropowatości wymaga długiego ręcznego polerowania, a każdy dodatkowy etap mechaniczny zwiększa ryzyko zniekształcenia geometrii. W takich projektach inwestycja w kroki rzędu kilku setnych, małe scallop height i dopracowaną strategię CAM zwraca się bardzo szybko.

Planowanie jakości końcowej już na etapie CAM

Efektywne wygładzanie powierzchni 3D zaczyna się nie na maszynie, ale w momencie, gdy programista pierwszy raz widzi model CAD. Wtedy powinny paść pytania: gdzie są powierzchnie krytyczne, jak będą eksploatowane, jakie są wymagania chropowatości oraz czy przewidywane jest dodatkowe wykończenie ręczne lub chemiczne. Na tej podstawie warto zdefiniować strefy jakości i pod każdą z nich dobrać inne strategie i parametry.

Zamiast kopiować ustawienia „z poprzedniej formy”, lepiej stworzyć własną bibliotekę szablonów CAM, np. osobno dla form opakowaniowych, dla części technicznych, dla elementów optycznych. W każdym szablonie można mieć inne domyślne wartości tolerancji ścieżki, kroków bocznych i pionowych, inne strategie dla obszarów stromych i płaskich oraz inne założone średnice narzędzi. Taka organizacja pracy pozwala łączyć powtarzalność z możliwością późniejszych modyfikacji dla konkretnego projektu.

Podstawy geometrii ścieżki 3D a jakość powierzchni

Krok boczny, krok pionowy i scallop height – co naprawdę widać

W obróbce 3D trzy parametry mają największy wpływ na widoczny ślad po frezie: krok boczny (stepover), krok pionowy (stepdown) oraz scallop height, czyli maksymalna wysokość „falek” pomiędzy sąsiednimi przejściami narzędzia. Z punktu widzenia estetyki powierzchni ważniejszy jest zazwyczaj efekt końcowy w postaci tych falek niż sama wartość kroku zapisana w ustawieniach.

Krok boczny dotyczy strategii, w których narzędzie przesuwa się równolegle do jakiegoś kierunku (np. równoległa, morph, flow). Zbyt duży krok powoduje wyraźne „pasy”, które później trzeba usuwać polerowaniem lub dodatkową obróbką. Krok pionowy występuje głównie przy strategiach konturowych (Z-level), gdzie kolejne warstwy są od siebie oddzielone w osi Z. Również tutaj zbyt duża wartość generuje charakterystyczne schodki.

Scallop height łączy oba te pojęcia w sposób bardziej fizyczny: opisuje wysokość „górki” pozostawionej pomiędzy sąsiednimi przejściami frezu, biorąc pod uwagę jego promień i lokalną krzywiznę powierzchni. Ustawienie ścieżki 3D „stały scallop” (constant scallop) sprawia, że CAM automatycznie zmienia rzeczywisty krok boczny tak, aby zachować mniej więcej równą wysokość falek. W efekcie na wypukłych fragmentach (gdzie krzywizna jest większa) krok jest mniejszy, a na łagodnych – większy, ale wizualnie ślad pozostaje zbliżony.

Wpływ typu narzędzia na ślad na powierzchni

Rodzaj frezu ma kluczowe znaczenie dla tego, jak wyglądają ślady na powierzchni 3D. Klasyczny frez kulisty daje najsymetryczniejszy ślad, ale wymaga bardzo małych kroków bocznych, jeśli powierzchnia ma być bardzo gładka. Zaletą jest przewidywalność i łatwa kontrola scallop height w większości systemów CAM.

Frez barrel (owalny, lens, taper barrel) ma znacznie większy efektywny promień w rejonie styku z powierzchnią, co pozwala na kilkukrotne zwiększenie kroku bocznego przy tej samej dopuszczalnej wysokości falek. W praktyce oznacza to, że przy zachowaniu zbliżonej gładkości można skrócić czas obróbki bez rezygnacji z jakości. Wymaga to jednak poprawnego ustawienia geometrii narzędzia w CAM oraz odpowiedniego prowadzenia ścieżki (często strategią równoległą lub flow, z kontrolą kąta nachylenia).

Frezy toroidalne (z promieniem naroża) świetnie sprawdzają się na płaskich i lekko pochylonych powierzchniach, gdzie można wykorzystać promień naroża jako „mega promień” do wygładzania. Przy odpowiednio dobranej strategii (np. planowanie 3D, równoległa, swarf w 5 osiach) można uzyskać bardzo gładną powierzchnię przy stosunkowo dużym kroku bocznym, co daje oszczędność czasu. Trzeba jednak pilnować, aby strefa styku faktycznie wykorzystywała promień, a nie część walcową narzędzia.

Orientacja powierzchni a odczuwalna chropowatość

To, jak gładko „czuje się” powierzchnię po 3D, zależy nie tylko od kroku i promienia narzędzia, ale również od kąta nachylenia powierzchni względem osi narzędzia. Można przyjąć prostą zasadę: w okolicach powierzchni poziomych (blisko 0°) dominuje wpływ strategii równoległych i efektywnego promienia narzędzia, natomiast w okolicach pionu (blisko 90°) dominują strategie warstwowe (Z-level) i krok pionowy.

Na powierzchniach płaskich (np. dna form, górne pola detali) frez kulisty jest najmniej efektywny – w punkcie kontaktu promień krzywizny efektywnej staje się teoretycznie nieskończony, a faktycznie pracuje bardzo mały fragment kuli o rozmytej geometrii. To prowadzi do większej wrażliwości na zużycie i drgania. Dlatego do wygładzania płaszczyzn i łagodnie nachylonych powierzchni często lepiej nadają się frezy toroidalne lub barrel.

Na powierzchniach stromych strategie typu Z-level dają bardzo równy rysunek, pod warunkiem dobrze dobranego kroku pionowego i płynnych łączeń między warstwami. Jeśli krok jest zbyt duży, pojawiają się wyraźne „schody”, które później trudno wypolerować bez zmiany geometrii. Z kolei zbyt mały krok może wywołać niepotrzebne grzanie materiału i falowanie, szczególnie przy cienkościennych detalach lub niepewnym mocowaniu.

Mit „im mniejsze narzędzie, tym gładziej”

Intuicyjnie wydaje się, że mniejszy frez kulisty zawsze da gładszą powierzchnię. W rzeczywistości mniejszy promień oznacza, że przy tym samym kroku bocznym scallop height rośnie, czyli powierzchnia staje się bardziej pofalowana. Aby osiągnąć tę samą gładkość co przy większym narzędziu, trzeba proporcjonalnie zmniejszyć krok, co potrafi dramatycznie wydłużyć czas obróbki.

Drugim problemem małych narzędzi jest sztywność. Cienkie, długie frezy generują więcej drgań, są bardziej wrażliwe na minimalne błędy mocowania i ustalenia detalu, a także szybciej się zużywają. Efekt bywa odwrotny do zamierzonego: powierzchnia jest matowa, poprzecinana mikrofalkami od wibracji, a narzędzie po jednej długiej obróbce nadaje się do wymiany.

Małe narzędzia mają sens tam, gdzie geometrycznie są niezbędne – w wąskich promieniach, podcieniach, ciasnych gniazdach. W roli głównego narzędzia wygładzającego duże pola 3D sprawdzają się znacznie gorzej niż większe kulki, toroidy czy barrel. Dla gładkości ważniejszy jest odpowiednio duży promień roboczy i stabilny proces niż sama mała średnica.

Rzeczywista geometria narzędzia i jej wpływ na detal

W katalogach wszystkie frezy wyglądają idealnie: promień dokładnie taki, jak zadeklarowano, ostrza równiutkie, brak bicia. Rzeczywistość warsztatowa jest mniej idealna: każde narzędzie ma drobne odchyłki, a po pewnym czasie pracy – również zużycie, wykruszenia i zmiany geometrii krawędzi skrawającej. Dla obróbki 3D, gdzie ślad po narzędziu jest „podpisem” końcowym na powierzchni, te niuanse są bardzo widoczne.

Jeżeli w CAM wpisany jest promień 4 mm, a rzeczywisty jest mniejszy z powodu zużycia, scallop height oraz geometryczne dopasowanie do modelu CAD nie są już zgodne z założeniem. Pojawiają się drobne błędy kształtu, polerka musi „ściągać” więcej materiału, a w skrajnych przypadkach może zabraknąć naddatku na dalsze wykończenie. Dlatego do obróbki wykańczającej stosuje się zazwyczaj dedykowane, świeże narzędzia, a narzędzia zgrubne odkłada się do innych zadań.

Przy wymagających powierzchniach, szczególnie w formach optycznych lub w precyzyjnym 5-osiowym wykończeniu, dobrym standardem jest sprawdzenie bicia narzędzia oraz stosowanie dokładnych oprawek i prawidłowego systemu pomiaru długości. Małe bicie i powtarzalne ustawienie przekładają się bezpośrednio na mniejsze ślady drgań i lepszą powtarzalność wygładzania.

Geometria CAD a realistyczna chropowatość po obróbce

Model CAD bywa złudnie perfekcyjny: gładkie NURBS-y, wysokie stopnie ciągłości, żadnych przerw. Maszyna widzi jednak tylko to, co dostanie w postaci ścieżki – czyli zestaw krótszych lub dłuższych odcinków i łuków z narzuconą tolerancją aproksymacji. Jeśli tolerancja jest zbyt luźna, na teoretycznie gładkich powierzchniach pojawiają się mikrokanciastości, które od razu wychodzą przy polerce lub anodowaniu.

Mit polega na przekonaniu, że „jak CAD jest klasy A, to powierzchnia po 3D też będzie A”. Rzeczywistość: jeśli tolerancja geometrii w CAM jest ustawiona zbyt grubo, to realna chropowatość po frezowaniu będzie odzwierciedlała zaokrągloną polilinię, a nie oryginalną powierzchnię NURBS. Na surowych stalach i matowych tworzywach bywa to mało widoczne, natomiast na polerowanych formach i elementach optycznych tworzy to charakterystyczną „łamaność” odbicia.

Przy wymagających powierzchniach warto trzymać dwie klasy tolerancji: ostrzejszą dla samych ścieżek 3D (np. w operacjach wykańczających) oraz luźniejszą dla zgrubnej i półwykańczającej obróbki. Dzięki temu nie przeciąża się CAM i sterowania w miejscach, gdzie nie ma to sensu, a jednocześnie zachowuje się geometrię kluczowych stref.

Istotna jest też spójność: jeśli model przechodził translacje między systemami, mogły pojawić się mikroszczeliny, złamane ciągłości G2, drobne „szwy” między powierzchniami. CAM potrafi wówczas generować ścieżki z minimalnymi „podskokami” lub zmianami kierunku przy granicach łat, co przekłada się na kreski widoczne po wykańczaniu. Dobrą praktyką jest przegląd newralgicznych stref w CAD i ewentualne ich wygładzenie lub rekonstrukcja, zanim przejdą do CAM.

Relacja między tolerancją geometrii a czasem obróbki

Im ciaśniejsza tolerancja ścieżki, tym więcej punktów pośrednich i krótsze segmenty w programie. To z jednej strony poprawia dokładność odwzorowania powierzchni, ale z drugiej zwiększa objętość kodu i obciąża sterowanie. Przy starszych maszynach lub słabszych sterownikach może to powodować „krępowanie” ruchu – maszyna zwalnia, pojawiają się mikrozatrzymania, a zamiast gładkości uzyskuje się falowanie wzdłuż kierunku posuwu.

Rozsądne podejście to szukanie balansu: zbyt luźna tolerancja daje geometrię poszarpaną, zbyt ciasna – ruch skokowy i niepotrzebne wydłużenie czasu. Z doświadczenia wielu warsztatów wynika, że samym dociśnięciem tolerancji poniżej pewnej granicy nie da się już „kupić” lepszej jakości – ograniczeniem stają się sztywność układu, jakość napędów i samo narzędzie. Jeśli poprawa RA po zaostrzeniu tolerancji jest minimalna, a program rośnie kilkukrotnie, to sygnał, że lepiej inwestować czas w lepsze strategie albo narzędzia typu barrel/toroid niż w kolejne cyfry po przecinku.

W praktyce dobrze działa podejście stopniowane: pierwsze testy nowego typu powierzchni z bezpiecznie ustawioną tolerancją pośrednią, szybka analiza śladu na detalu i dopiero potem korekta w górę lub w dół. Papieru ściernego ani past polerskich nie interesuje, czy tolerancja w CAM była 0,005 czy 0,002 mm – liczy się faktyczna ilość i skala falek, które trzeba zniwelować.

Od zgrubnej do wykańczającej – jak przygotować powierzchnię pod wygładzanie

Znaczenie obróbki półwykańczającej

Wiele problemów z wygładzaniem bierze się z pomijania porządnej obróbki półwykańczającej. Przeskok z agresywnej zgrubnej ścieżki prosto na delikatną wykańczającą prowadzi do pozostawienia resztek „gór i dolin” po zgrubnej. Frez wykańczający zaczyna wtedy pracować nierównomiernie – raz bierze lekki naddatek, raz nagle wchodzi głęboko, pojawiają się skoki obciążenia, drgania i nieprzewidywalny ślad na powierzchni.

Półwykańczanie to etap wyrównania pola bitwy: usunięcie ostrych „zębów”, wyrównanie naddatku do wartości możliwej do precyzyjnego skrawania małym, ale stabilnym wiórem, a także ograniczenie stref, gdzie narzędzie wykańczające będzie pracowało „na pusto”. Dobrze ustawiona operacja półwykańczająca minimalizuje ryzyko „przeskoków” i poprawia żywotność frezu wygładzającego.

Jednolity naddatek – klucz do przewidywalnego śladu

Wygładzanie ma sens tylko wtedy, gdy narzędzie ma coś do skrawania, ale nie za dużo. Naddatek rzędu kilku dziesiątych milimetra na całej powierzchni daje frezowi stabilny kontakt, ułatwia tłumienie drgań i pozwala utrzymać równomierny ślad. Jeśli w jednym miejscu naddatek jest bliski zera, a obok wynosi ponad milimetr, proces staje się loterią.

W CAM opłaca się korzystać z funkcji stałego naddatku oraz z narzędziowego „rest machining”, które wyszukują pozostały materiał po poprzednich operacjach i dobierają do niego odpowiednie narzędzia. Ze względu na wygładzanie bardziej liczy się jednak globalna równomierność naddatku niż absolutna minimalizacja ilości pozostałego materiału.

Jeśli półwykańczanie robi się tym samym typem narzędzia, co wykańczanie (np. dwiema różnymi „kulami” o tej samej geometrii, ale w różnych stanach zużycia), łatwiej jest zachować spójny rysunek powierzchni i kontrolować realny kształt. Pierwszy frez „robi geometrię” zostawiając naddatek, drugi – świeży – odpowiada za ślad końcowy.

Segmentacja powierzchni na strefy technologiczne

W jednym detalu rzadko kiedy cała powierzchnia 3D ma takie same wymagania. Dno formy, strefa podziału, promienie prowadzące, zamki, powierzchnie uszczelniające, insert optyczny – każde z tych miejsc ma inny priorytet. Zamiast traktować wszystko jedną strategią i jednym zestawem parametrów, lepiej logicznie podzielić model na strefy technologiczne.

W CAM można to zrealizować na kilka sposobów: poprzez selekcję konkretnych powierzchni, definiowanie stref kąta nachylenia (np. osobno wszystko między 0–20°, 20–70°, 70–90°), a także użycie ograniczeń obszaru (boundary). W każdej strefie można ustawić inne narzędzie, inny krok boczny, inną tolerancję czy nawet odmienny styl wejść/wyjść.

Przykład z praktyki: formy opakowaniowe z wymagającą strefą lustrzaną na froncie. Cała reszta detalu może zostać obrobiona szybciej, większym krokiem i luźniejszą tolerancją, a jedynie fasada ma dedykowaną operację z małym scallop height i świeżym frezem. Taki podział potrafi skrócić czas całkowity bez poświęcania jakości tam, gdzie jest naprawdę potrzebna.

Usuwanie „pułapek” dla wykańczania

Zgrubna i półwykańczająca obróbka potrafią zostawić wąskie kieszenie materiału, ostre zęby lub „wyspy” po poprzednich narzędziach. Wykańczający frez 3D, zwłaszcza drobny, bardzo tego nie lubi. Każde nagłe spotkanie z taką wyspą oznacza skok siły skrawania, ryzyko wyszczerbienia narzędzia i lokalne pogorszenie śladu.

Dlatego przed puszczeniem długiego wykańczania warto przejrzeć mapę pozostałego materiału w CAM: czy nie ma miejsc, do których średnica narzędzia półwykańczającego nie docierała, czy nie zostały „zęby” przy przejściach między różnymi operacjami. Czasami opłaca się dodać krótką, lokalną operację „rest” z mniejszym narzędziem, która skasuje takie pułapki zanim pojawi się główna ścieżka wygładzająca.

Kluczowe ustawienia w CAM dla wygładzania 3D

Tolerancja ścieżki a ciągłość ruchu maszyny

Tolerancja ścieżki 3D (chordal tolerance, tolerance, precision) decyduje, jak blisko narzędzie będzie trzymało się teoretycznej powierzchni CAD. Zbyt duża wartość daje „łamaną” geometrię, zbyt mała – ogromny program i możliwe „szarpanie” ruchu przy sterowaniach o ograniczonej mocy obliczeniowej.

Dla wygładzania ważny jest nie tylko elementarny błąd geometrii, ale także płynność wektorów prędkości. Jeśli sterowanie musi co chwilę zmieniać kierunek przy bardzo krótkich segmentach, będzie zaczynało „myśleć” zamiast płynnie jechać. W nowoczesnych sterownikach z funkcjami wygładzania (look ahead, spline interpolation, HPCC i podobne) można pozwolić sobie na ciaśniejsze tolerancje, ale i tak warto monitorować rzeczywiste prędkości na maszynie.

Mit: „najmniejsza możliwa tolerancja zawsze daje najlepszą powierzchnię”. Rzeczywistość: po pewnym progu ograniczeniem staje się mechanika, a nie matematyka. Lepiej mieć odrobinę większy błąd teoretycznej geometrii przy płynnym ruchu niż perfekcyjnie aproksymowaną powierzchnię, którą maszyna jedzie skokowo po 20 mm/min mimo zadanych kilku metrów.

Kierunek, kolejność przejść i unikanie zbędnych przebić

W operacjach wygładzających kierunek ścieżki ma znaczenie dla odczuwalnej chropowatości. Powierzchnie, po których później widać odblask (np. fronty form), dobrze jest obrabiać w jednym, konsekwentnym kierunku. Zmiany kierunku przejść, losowe zaczynanie od środka, częste przeloty z góry na dół generują „przecięcia” rysunku, które optycznie psują efekt.

Dobrym nawykiem jest wymuszenie logicznej kolejności przejść: np. zawsze od jednej krawędzi do drugiej, bez skakania po obszarze. W wielu strategiach można ustawić porządkowanie przejść (sort by shortest distance, zig-zag vs one-way, climb only). Lustrzane odbijanie poprzedniej ścieżki potrafi skrócić czas, ale czasem powoduje powstanie kratki śladów zamiast równoległych linii, co utrudnia późniejsze polerowanie w jednym kierunku.

Warto też ograniczać liczbę przebić i wejść w materiał. Każde nowe wejście to potencjalne mikro-nierówności, zwłaszcza gdy stosuje się wejścia pionowe lub bardzo strome heliksy. Łagodniejsze wejścia poza detalem i możliwie długie, nieprzerywane przejścia po powierzchni dają stabilniejszy efekt.

Łączenia między przejściami i strategie „linkowania”

Sposób, w jaki narzędzie przechodzi z jednego rzędu ścieżki na drugi, ma ogromny wpływ na końcową gładkość. Nagłe wycofanie w osi Z i szybkie zanurzenie kilka milimetrów dalej zostawia na powierzchni charakterystyczne „dzioby” i wgłębienia, szczególnie przy strategiach Z-level i równoległych.

Większość CAM-ów oferuje dziś rozbudowane ustawienia „linking”/„retraction”: ruchy po powierzchni, ruchy z niewielkim uniesieniem, przejścia łukowe, łagodne łączenia rampą. Przy wygładzaniu opłaca się stosować ruchy możliwie po lub tuż nad powierzchnią, z łagodnymi promieniami i ograniczeniem gwałtownych zmian kierunku. Nawet jeśli to odrobinę wydłuży czas samego ruchu jałowego, efekt na powierzchni będzie dużo bardziej jednorodny.

Warto przeanalizować, gdzie dokładnie kończą się przejścia – w niektórych przypadkach lepiej „utopić” ślad łączenia w mniej istotnej strefie (np. w narożu, przy podcięciu, w rejonie późniejszej obróbki) niż w środku widocznego pola.

Kontrola prędkości i posuwu w narożach

W 3D nie ma klasycznych naroży jak w 2,5D, ale są miejsca o większej krzywiźnie, gdzie wektor ruchu i kierunek skrawania zmieniają się gwałtowniej. Jeżeli sterowanie nie nadąża z interpolacją, pojawia się efekt zwalniania i przyspieszania. Na powierzchni daje to delikatne „guzki” lub mikrofalki, szczególnie widoczne pod kątem.

W CAM przydają się funkcje redukcji posuwu w ciasnych miejscach (feed reduction in corners, smoothing) oraz globalnego wygładzania ścieżek. Trzeba jednak uważać, aby nie przesadzić z automatycznym spowalnianiem – jeśli maszyna będzie jechała pół detalu na 20% zadanej prędkości, zysk z mniejszego kroku bocznego może się po prostu nie opłacić.

Dobre rezultaty daje ręczne zdefiniowanie niższego posuwu tylko dla operacji wykańczającej 3D przy jednoczesnym utrzymaniu stabilnych obrotów. Stały, niewysoki posuw jest często lepszy niż skrajnie wysoki z licznymi automatycznymi redukcjami, bo zachowuje spójność śladu.

Kompensacja promienia i „wear” a dokładność kształtu

W większości obróbek 3D nie używa się klasycznej kompensacji promienia w sterowaniu (G41/G42). Geometria narzędzia jest uwzględniana bezpośrednio w CAM. To wygodne, ale ma jedną konsekwencję: każda zmiana promienia lub zużycie narzędzia wymaga przebudowania ścieżki, jeśli kształt ma zostać zachowany z wysoką dokładnością.

Modelowanie geometrii narzędzia i zużycia

Przy wygładzaniu 3D geometria freza przestaje być abstrakcyjnym „Ø10 ball” z katalogu. Rzeczywisty promień kulawego freza potrafi różnić się od nominalnego o kilka setek, a przy długich promieniach baryłkowych względny błąd jest jeszcze większy. Jeśli CAM liczy ścieżkę na podstawie „książkowych” danych, a na maszynę trafia trzecie życie narzędzia po kilku ostrzeniach, kształt przestaje się zgadzać z modelem nawet przy idealnej tolerancji ścieżki.

Rozsądne podejście to trzymanie w bibliotece CAM osobnych definicji narzędzi dla „nowego”, „po jednym ostrzeniu”, „po dwóch ostrzeniach” itd. W połączeniu z pomiarem na presetterze (lub przynajmniej sprawdzeniem promienia na maszynie sondą) daje to szansę, że wygładzanie faktycznie dotyka tam, gdzie powinno. Dla frezów kulistych w wykończeniu 3D przydaje się wprowadzenie mierzonego promienia efektywnego, a nie tylko nominalnego.

Mit: „do wygładzania 3D zawsze trzeba używać nowych narzędzi”. Rzeczywistość: narzędzie musi być przewidywalne, a nie koniecznie świeżo z pudełka. Czasem lepszą powierzchnię daje lekko „rozjechana” kula, ale stabilnie pracująca, niż nowy frez o ostrych krawędziach, który generuje większe drgania na delikatnej maszynie.

Filtry ścieżki, splajny i wygładzanie w CAM

Większość nowoczesnych CAM-ów oferuje rozbudowane filtry ścieżek 3D: zamianę krótkich segmentów na dłuższe, aproksymację krzywych splajnami (NURBS), uproszczenie toru przy zachowaniu zadanej tolerancji. Z punktu widzenia maszyny to często zbawienie – mniej bloków do przetworzenia, płynniejsza praca serw, mniejsze ryzyko „schodków” od przestojów obliczeniowych.

Przy włączaniu filtrów trzeba jednak rozróżnić dwa cele: zmniejszenie rozmiaru programu oraz poprawę płynności ruchu. Przesadne „odchudzanie” ścieżki potrafi zabić lokalne detale geometrii (np. małe promienie prowadzące na formach technicznych), nawet jeśli globalna tolerancja jest formalnie zachowana. Dobrym kompromisem bywa włączenie filtracji tylko dla dużych, łagodnych fragmentów powierzchni, z pozostawieniem oryginalnej gęstości danych w krytycznych strefach.

Jeżeli sterowanie obsługuje NURBS-y lub natywne splajny, można wykorzystać strategie generujące ścieżkę bezpośrednio w takiej postaci. Maszyna dostaje wówczas gładką krzywą zamiast setek tysięcy krótkich odcinków. W praktyce odczuwalne jest to jako stabilniejszy posuw i mniejsze „popiki” przy zmianach kierunku, szczególnie przy dłuższych promieniach baryłkowych i ścieżkach powierzchniowych.

Relacja między krokiem bocznym a scallop height

Przy klasycznym frezie kulistym krok boczny (stepover) bezpośrednio przekłada się na wysokość „schodka” (scallop) między przejściami. Przy skomplikowanych krzywiznach intuicja zawodzi: ten sam krok boczny na płaskim fragmencie da bardzo niski schodek, a w stromej strefie bocznej może wygenerować widoczne fale. Dlatego strategie sterowane bezpośrednio zadanym scallop height są bardziej przewidywalne dla efektu wizualnego niż te z prostym stepoverem.

Częsta pułapka: ustawienie bardzo małego stepoveru „na wszelki wypadek”, co winduje czas obróbki, podczas gdy lokalne różnice krzywizny i tak generują większy scallop w części detalu. Sensowniej jest określić docelową chropowatość lub wymagany poziom polerowania, przeliczyć z tego akceptowalny scallop i dopiero wtedy dobrać krok dla danego narzędzia. W wielu CAM-ach można zobaczyć symulację scallop height na modelu – kolorowa mapa bardzo szybko pokazuje, gdzie powierzchnia jest „za gruba” i czy mały krok w ogóle uzasadnia dodatkowe godziny na maszynie.

Uwzględnienie kierunku polerowania i funkcji detalu

Jeżeli powierzchnia będzie później polerowana ręcznie lub mechanicznie, ścieżka 3D powinna współpracować z kierunkiem polerowania, a nie z nim walczyć. Typowy przykład to formy z wyraźnym „kierunkiem” wizualnym: front opakowania, strefy widoczne w samochodzie, elementy dekoracyjne. Ślady freza ustawione pod kątem 30–45° do planowanego kierunku polerowania pozwalają szybciej zniwelować rysy niż kratka powstała z zig-zaga i losowych dojazdów.

Powierzchnie techniczne (uszczelniające, prowadzące, pod wkłady) wymagają innego podejścia. Tam priorytet ma stabilna geometria i minimalne odchyłki kształtu, a niekoniecznie estetyka rysunku. W takich miejscach strategia konturowa (Z-level) z krótkimi, przewidywalnymi przejściami po obwodzie bywa lepsza niż piękne „szczotkowanie” równoległe, bo łatwiej ją później skontrolować pomiarem i utrzymać w tolerancji wymiarowej.

Dobór strategii 3D pod gładkość: powierzchniowa, konturowa, równoległa i inne

Strategie równoległe („parallel”, „planar”) – kiedy wystarczą

Strategia równoległa, czyli klasyczne „koszenie trawnika” w jednym kierunku, to w wielu formach pierwszy wybór do wygładzania. Sprawdza się na łagodnie zmieniających się powierzchniach, dużych frontach i tam, gdzie kluczowy jest jednolity kierunek śladu. Przy odpowiednio małym scallopie i przemyślanych przejazdach łączących daje bardzo przewidywalny, „szczotkowany” efekt.

Ograniczeniem jest skomplikowana topologia: przy ostrych przejściach wysokości, kieszeniach i wyspach ścieżka równoległa zaczyna się dzielić, przerywać, robić wiele niepotrzebnych dojazdów. Każde takie miejsce to potencjalne zgrubienie lub przejechanie „pod włos” względem reszty rysunku. W praktyce równoległą warto łączyć z lokalnymi strategiami uzupełniającymi (np. rest machining, małe Z-level w wąskich rejonach), zamiast upierać się, aby „jedną operacją załatwić wszystko”.

Mit: „najlepsza powierzchnia wychodzi zawsze z parallel”. Rzeczywistość: parallel jest dobre, gdy kształt „lubi” jeden kierunek. Przy złożonych formach mieszanie strategii często daje lepszy rezultat końcowy niż kurczowe trzymanie się jednej metody na siłę.

Strategie konturowe Z-level – przyjaciel stromych ścian

Obróbka warstwowa (Z-level, waterline) doskonale sprawdza się na powierzchniach bliskich pionu: boczne promienie prowadzące, listwy, zamki form, wysokie ścianki. Dla takich geometrii równoległe „koszenie” po osi X/Y generuje niepraktycznie małe kroki i mnóstwo jałowych przejazdów, a efekt na powierzchni bywa gorszy niż prosty „schodek” z warstw Z.

Przy wygładzaniu Z-level kluczowe są dwie rzeczy: wysokość warstwy i sposób łączenia między konturami. Zbyt wysoki krok w Z tworzy wyczuwalne pod palcem schodki, które ciężko później spolerować w jednym kierunku. Zbyt niski – dramatycznie wydłuża czas obróbki, nie dając proporcjonalnego zysku jakości (szczególnie gdy później i tak będzie ręczne docieranie). Warto ustawić wysokość warstwy w ścisłym powiązaniu z planowaną granulacją papieru lub kamienia do polerowania – tak, aby jeden etap obróbki wykańczającej „przykrył” ślad po frezowaniu.

Łączenia między konturami dobrze jest realizować rampami lub łukami po powierzchni, a nie pionowymi wejściami. Wiele CAM-ów ma specjalne opcje „smoothing between slices” lub „morph between levels”, które zamiast ostrego przeskoku w Z generują łagodniejszą, „pośrednią” powierzchnię – efekt na gotowym detalu jest zaskakująco dobry, szczególnie przy frezach baryłkowych.

Strategie powierzchniowe (flowline, morph, UV) – kontrola rysunku

Strategie wykorzystujące kierunek parametrów powierzchni (flowline, UV machining, morph between curves) dają największą kontrolę nad przebiegiem śladu. Frez jedzie zgodnie z „logiką” powierzchni, a nie sztywnym układem XY. Na formach klasy A, elementach optycznych, łopatkach czy korpusach z płynnymi przejściami taki sposób generowania ścieżki często jest jedynym sensownym rozwiązaniem, jeśli zależy na równomiernym odblasku.

Warunkiem jest jednak sensownie przygotowany model CAD. Jeżeli powierzchnia jest poszatkowana na kilkanaście przypadkowych plastrów o różnych kierunkach UV, ścieżka flowline zamieni się w patchwork przerywanych przejazdów. Dlatego przy detalach z wysokimi wymaganiami wizualnymi często zaczyna się od „posprzątania” powierzchni: łączenia, rekonstrukcji, nadania im spójnych kierunków parametrów. To praca bardziej dla konstruktora lub technologa CAD niż dla operatora CAM, ale bez niej najładniejsza strategia powierzchniowa niewiele pomoże.

W praktyce dobrze działa łączenie flowline na głównych, dużych płaszczyznach z innymi strategiami (np. Z-level lub lokalne parallel) w rejonach trudnych technologicznie. Granice między obszarami trzeba świadomie ukryć w mniej widocznych strefach – pod podziałem, w cieniach, przy elementach funkcjonalnych.

Strategie „morph” i „between curves” – kontrola przejść

Przy skomplikowanych kształtach problemem nie jest sama powierzchnia, tylko przejścia między dwiema strefami o różnym charakterze. Strategie morph (między krzywymi, między powierzchniami) pozwalają zaprojektować ścieżkę tak, aby w logiczny sposób „pomostowała” te obszary. Zamiast nagłego przeskoku orientacji śladu otrzymuje się płynne „obracanie” linii frezowania z jednego kierunku w drugi.

Dobrze dobrane krzywe prowadzące dają ogromną kontrolę nad tym, gdzie rysunek się „zawija” i jak biegną przejścia. Przy formach z ozdobnymi przetłoczeniami, miękkimi zaokrągleniami między żebrami czy obudowach o złożonych kształtach jest to często najbardziej elegancki sposób na uniknięcie wizualnych „szwów”, które pojawiają się przy klasycznych parallel lub Z-level.

Rest machining i lokalne „dopieszczenia”

Nawet najlepiej dobrana strategia globalna nie załatwia wszystkich zakamarków. Pozostały materiał po większym narzędziu, wąskie przejścia, ostre wklęsłe promienie – w tych miejscach wygładzanie musi być wsparte lokalnymi operacjami rest. Kluczem jest takie przygotowanie tych dodatkowych obróbek, aby nie „psuły” rysunku wygenerowanego operacją główną.

W praktyce sprawdza się podejście, w którym rest machining używa tej samej logiki kierunku śladu, co obróbka podstawowa. Jeżeli front formy był frezowany parallel w osi X, lokalne „dopieszczanie” małym frezem też powinno trzymać się tej orientacji, zamiast np. jechać zygzakiem po osi Y. Główna powierzchnia zostaje wtedy „dobita” w krytycznych miejscach bez wprowadzania obcych struktur śladu, które wizualnie zdradzają łatane fragmenty.

Strategie hybrydowe i automatyczne – kiedy ufać „magii” CAM

Wielu producentów CAM reklamuje strategie hybrydowe: automatyczny dobór kierunku, adaptacyjne przejścia między Z-level a parallel, inteligentne wypełnianie zakamarków. Takie narzędzia potrafią przyspieszyć przygotowanie ścieżek, ale nie zwalniają z myślenia. Algorytm optymalizuje zwykle czasy i unikanie kolizji, nie rozumie natomiast wymagań co do rysunku polerskiego czy estetyki odbicia światła.

Rozsądny scenariusz to użycie strategii automatycznych do wygenerowania „bazy” obróbki, a następnie ręczne dodanie krytycznych operacji wygładzających na najważniejszych powierzchniach. Tam, gdzie liczy się tylko funkcja (wnętrza kanałów chłodzących, niewidoczne spodnie strony), automatyka może pracować „na pełnym zaufaniu”. Na fasadach, insertach optycznych, strefach klasy A lepiej przejąć stery i świadomie dobrać kierunki, kroki i narzędzia.

Mit: „nowe strategie hybrydowe załatwią mi temat powierzchni”. Rzeczywistość: załatwią 80% roboty, ale te brakujące 20% decyduje, czy detal po polerowaniu wygląda jak produkt premium, czy jak prototyp z warsztatu.

Najczęściej zadawane pytania (FAQ)

Jak wygładzić powierzchnię po frezowaniu 3D, żeby nie „gonić za lustrem” bez potrzeby?

Na początku trzeba jasno ustalić, jakiej jakości naprawdę wymaga detal: czy wystarczy powierzchnia funkcjonalna pod malowanie/piaskowanie, czy chodzi o równą powierzchnię pod lekkie polerowanie, czy o niemal gotowe „lustro”. Dopiero do tak określonego poziomu dobiera się krok boczny, pionowy, strategię ścieżki i typ narzędzia. Kopiowanie ustawień „na wszelki wypadek super drobno” zwykle tylko podbija czas i koszt.

W praktyce dużo daje podział modelu na strefy jakości: inne parametry dla powierzchni krytycznych, inne dla obszarów, które i tak będą teksturowane czy piaskowane. Mit jest taki, że cały detal musi być „idealny”; rzeczywistość jest taka, że klient widzi i wykorzystuje tylko część tej jakości, reszta ląduje w koszu wraz z nadgodzinami maszyny.

Jaki krok boczny i scallop height ustawić, żeby uzyskać dobrą jakość powierzchni 3D?

Punkt wyjścia to nie sam krok boczny w milimetrach, tylko efekt na powierzchni, czyli wysokość „falek” – scallop height. CAM, pracując w trybie „constant scallop”, sam zmieni rzeczywisty krok tak, aby zachować w miarę równą wysokość śladu. Dla powierzchni funkcjonalnych często wystarcza stosunkowo wysoki scallop, dla powierzchni formujących opakowania lub detale automotive parametr trzeba obniżyć, ale bez przesady. Pod formy optyczne i detale transparentne scallop schodzi do poziomu, przy którym ślad jest ledwo widoczny gołym okiem.

Mit: „im mniejszy krok boczny, tym lepiej”. Rzeczywistość: po pewnym progu oko i tak nie widzi różnicy, a rośnie tylko czas cyklu i ryzyko falowania od drgań albo odkształceń termicznych. Lepsza jest stabilna ścieżka z „sensownym” scallopem niż ekstremalnie gęsta siatka przejazdów, która wyciągnie z maszyny wszystkie luzy.

Kiedy warto robić „lustro prosto z maszyny”, a kiedy to strata czasu?

Wysoka jakość bezpośrednio z frezarki ma sens tam, gdzie każdy mikron chropowatości trzeba później zedrzeć ręcznie albo gdzie kolejne etapy wykańczania łatwo psują geometrię. Chodzi o elektrody pod precyzyjne drążenie, formy pod przezroczyste PMMA/PC, wkładki optyczne, powierzchnie pod chrom dekoracyjny. W takich przypadkach inwestycja w mały krok, dopracowaną strategię i dobry stan maszyny zwraca się w skróconym polerowaniu.

Jeżeli detal będzie piaskowany, teksturowany chemicznie, malowany proszkowo czy trafi na agresywne polerowanie formierskie, ślad po ścieżkach i tak zniknie. Robienie wtedy „lustra z maszyny” to czysta mitologia warsztatowa – klient nie zobaczy różnicy, a narzędziownia dołoży sobie godziny obróbki i zużycia narzędzi bez dodatkowej wartości.

Jak dobrać jakość powierzchni 3D pod późniejsze piaskowanie, teksturowanie lub polerowanie?

Najpierw trzeba znać realny proces wykończeniowy: piaskowanie i teksturowanie chemiczne zjadają ślad po frezie bardzo skutecznie, więc wystarczy równy, przewidywalny wzór ścieżek bez dużych „schodów” i drgań. Krok można zostawić większy, byle nie generował głębokich rowków, z którymi nie poradzi sobie warstwa faktury. Czasem wystarczy „technicznie OK” – powierzchnia funkcjonalna bez zadziorów, bo całą optykę robi późniejsza technologia.

Przy polerowaniu ręcznym lub mechanicznym jakość z maszyny powinna być już bliżej docelowej. Im większe rowki po zbyt dużym kroku i im większe odkształcenia od drgań, tym więcej godzin spędzi polernik. Mit: „polerka wszystko załatwi”. Rzeczywistość: polerowanie poprawi chropowatość, ale błędów kształtu od wibracji czy przegrzania nie cofnie, często wręcz je podkreśli.

Jaki wpływ na gładkość powierzchni 3D ma wybór narzędzia (kulisty vs barrel/lens)?

Frez kulisty jest najprostszy w ustawianiu i przewidywalny – dobrze współpracuje z constant scallop i daje równy ślad, ale wymaga małych kroków bocznych przy wyższych wymaganiach jakości. Efektywny promień w miejscu styku z powierzchnią jest niewielki, więc każde powiększenie kroku szybko przekłada się na widoczne „pasy”. To dobry wybór na uniwersalne detale, funkcjonalne powierzchnie i tam, gdzie priorytetem jest kontrola, a nie maksymalne skrócenie cyklu.

Narzędzia typu barrel, lens czy taper barrel mają dużo większy efektywny promień w rejonie pracy, co pozwala iść z krokiem bocznym kilkukrotnie wyżej przy podobnej „gładkości wizualnej”. To duży zysk przy dużych powierzchniach form i modelach, o ile CAM potrafi je poprawnie obsłużyć, a geometria detalu na to pozwala. Mit: „frez barrel zawsze zrobi lepiej”. Rzeczywistość: świetnie się sprawdza na właściwych kształtach, ale nie zastąpi kulki w ciasnych promieniach, zakamarkach i ostrych przejściach.

Jak pogodzić jakość powierzchni 3D z czasem obróbki i trwałością narzędzia?

Najrozsądniejsze podejście to traktowanie wygładzania jako trójkąta: jakość – czas cyklu – stabilność procesu. Każde zmniejszenie kroku i tolerancji podnosi liczbę przejazdów, wydłuża pracę narzędzia i uwydatnia wszystkie słabości maszyny, mocowania i chłodzenia. Jeżeli maszyna zaczyna „rysować zebrę”, to nie zawsze znak, że trzeba jeszcze bardziej „dopieścić” parametry – często właśnie odwrotnie.

Dobrą praktyką jest:

• dzielenie geometrii na strefy jakości i stosowanie różnych, świadomie dobranych ustawień,
• trzymanie rozsądnych, powtarzalnych szablonów CAM dla typowych grup detali,
• testowanie krótkich próbek z różnymi krokami na tym samym materiale i maszynie, zamiast wierzyć katalogowym „idealnym” wartościom.

Mit mówi: „idealna powierzchnia to kwestia tylko ustawień CAM”. W rzeczywistości bez stabilnego mocowania, sprawnej maszyny i dobrego stanu narzędzia żadna strategia nie da powtarzalnego efektu.

Jak planować jakość powierzchni 3D już na etapie CAM, żeby nie poprawiać na maszynie?

Na etapie programowania trzeba od razu zidentyfikować: powierzchnie krytyczne, wymagane Ra (albo przynajmniej opis jakości słowami) oraz dalsze procesy wykończeniowe. Na tej podstawie tworzy się strefy jakości z różnymi strategiami (np. równoległa, morph, Z-level, constant scallop) oraz różnymi krokami. Nie jest dobrym pomysłem robienie wszystkiego jednym przejazdem „na wyczucie” i liczenie, że maszynista „jakoś to uratuje”.

Kluczowe Wnioski

• „Gładkość” ma różne poziomy – od powierzchni czysto funkcjonalnych, przez standard form opakowaniowych i automotive, aż po niemal lustrzane formy optyczne; każdy z tych poziomów wymaga innych ustawień CAM i innych oczekiwań co do czasu oraz kosztu.
• Mit: lustro zawsze jest lepsze. Rzeczywistość: w wielu zastosowaniach (piaskowanie, teksturowanie, malowanie proszkowe) ekstremalne wygładzanie nie daje żadnej korzyści, a tylko wydłuża czas obróbki i zużywa narzędzia.
• Jakość powierzchni to kompromis między trzema zmiennymi: czasem cyklu, żywotnością narzędzia i stabilnością procesu; zbyt mały krok i bardzo długi przejazd często kończą się falowaniem, „zebrą” i pogorszeniem efektu wizualnego zamiast jego poprawy.
• Żądanie „lustra prosto z maszyny” najczęściej oznacza w praktyce: równą, przewidywalną powierzchnię bez schodów i drgań, a nie poziom chropowatości jak dla elementów optycznych – precyzyjne dopytanie klienta o dalsze procesy (polerka, tekstura, powłoki) pozwala uniknąć przeinwestowania.
• Są detale, gdzie agresywne wygładzanie faktycznie się opłaca – elektrody do precyzyjnej erozji, formy optyczne, transparentne PMMA/PC – tam każdy mikron nadmiarowej chropowatości natychmiast wraca w postaci długiego, ryzykownego polerowania ręcznego.
