O co naprawdę chodzi przy wymianie palet sterowanej z postprocesora

Program NC w zwykłej maszynie a program w środowisku z paletami

Program NC dla pojedynczego detalu na maszynie bez automatyki to prosta historia: uruchom, obrób, zatrzymaj, wyłącz wrzeciono, odjedź w bezpieczną pozycję. Cały kontekst to jedna sztuka albo niewielka seria.

W środowisku z automatyczną wymianą palet program NC staje się elementem większej układanki. Maszyna nie obrobi jednego detalu i nie skończy – będzie przełączać się między paletami, uzupełniać magazyn, wznawiać pracę po sygnałach z automatyki. Kod G i M nie działa już w próżni, tylko w powiązaniu z logiką PLC, magazynem palet, blokadami drzwi i systemem identyfikacji palet.

Zmienia się też odpowiedzialność postprocesora. Nie generuje już tylko ruchów i prostych M-kodów technologicznych (wrzeciono, chłodzenie, zacisk detalu), ale dokleja się do sekwencji: postprocesor a wymiana palet i sygnały do automatyki muszą się nawzajem rozumieć, inaczej najmniejszy błąd powoduje zatrzymanie produkcji lub gorzej – kolizję.

Powiązanie: postprocesor – sterownik CNC – PLC – system paletowy

Żeby nie działać „na czuja”, trzeba zobaczyć pełny łańcuch odpowiedzialności:

  • Postprocesor – generuje G-code i M-code, decyduje o strukturze programów, wyjściu sygnałów M do automatyki, numerach offsetów, sposobie wywoływania podprogramów.
  • Sterownik CNC – interpretuje G/M-kody, uruchamia makra, komunikuje się z PLC, pilnuje stanów maszyny (wrzeciono, osie, błędy).
  • PLC (logika maszyny/automatyki) – wykonuje sekwencje wymiany palet, steruje siłownikami, czyta czujniki, weryfikuje warunki bezpieczeństwa.
  • System paletowy (magazyn, podajnik, APC) – dostarcza i odbiera palety, podaje stany GOTOWE/ZAJĘTE, raportuje błędy mechaniczne.

Postprocesor w tym łańcuchu powinien robić jak najmniej „inteligentnej” automatyki. Jego główna rola: zawołać odpowiedni M-kod lub makro w odpowiednim momencie, wezwać właściwy układ współrzędnych i nie mieszać w logice bezpieczeństwa.

Dlaczego „jeszcze jeden M-kod” kończy się chaosem

Kuszące jest rozwiązanie typu: „dodamy w postprocesorze M105 – wymiana palety, i po sprawie”. Bez ustalonej logiki i dokumentacji to prosta droga do bałaganu. Po kilku miesiącach nikt nie pamięta, czy M105:

  • czeka na sygnał „drzwi zamknięte”,
  • sam wyłącza wrzeciono,
  • może działać w środku programu, czy tylko na jego końcu,
  • wymaga poprzedzającego makra parkowania osi, czy robi to za nas PLC.

Bez spójnego standardu firmowego programy zaczynają wyglądać różnie, każdy operator ma „swój sposób”, a postprocesory z kolejnych stanowisk CAM generują inne sekwencje. Przy skomplikowanych liniach automatycznych takie „kreatywne podejście” przekłada się na przestoje i niejasne błędy.

Główne ryzyka przy wymianie palet sterowanej z G-code

Przy łączeniu postprocesora z automatyką palet największe problemy wynikają z błędnego założenia, że „jakoś to będzie”. Kluczowe ryzyka to:

  • Kolizja – wymiana palety przy nieodjechanych osiach, aktywnym narzędziu w strefie wymiany lub przy otwartych drzwiach, jeśli logika PLC nie jest szczelna.
  • Blokada maszyny – program wywoła M-kod wymiany, ale zabraknie oczekiwania na sygnał GOTOWE z automatyki, więc sterownik „stoi i czeka”, a operator nie wie, co się dzieje.
  • Zgubienie referencji detalu – po wymianie palety nadal aktywny jest stary offset, chociaż mechanicznie podjechała inna paleta z innym detalem.
  • Pomylenie palet – brak powiązania między numerem palety w systemie a G54/G55…; program zakłada paletę 2, automat podał paletę 1, a kod tego nie sprawdza.

Cel konfiguracji jest prosty: tak przygotować postprocesor a wymianę palet i sygnały do automatyki, żeby nawet przy błędzie człowieka system nie pozwolił na najgorsze scenariusze.

Mapowanie funkcji automatyki na M-kody i G-kody

Jak zebrać listę dostępnych M-kodów i funkcji specjalnych

Pierwszy krok to pełna inwentaryzacja. Zanim cokolwiek zmienisz w postprocesorze, musisz wiedzieć, czym dysponuje sterowanie CNC i PLC:

  • Instrukcja sterownika (np. Fanuc, Siemens, Heidenhain) – lista standardowych M-kodów i opis rozszerzeń opcji automatyzacji.
  • Dokumentacja maszyny / systemu paletowego – lista M-kodów zdefiniowanych przez producenta (np. M60 – wymiana palety, M61/M62 – przywołanie konkretnej palety).
  • Lista makr użytkownika – M-kody, które wywołują programy makr (np. M130 uruchamia O9010, obsługujące wymianę palety z kontrolą sygnałów PLC).
  • Aktualne programy produkcyjne – praktyczne użycie M-kodów w działającej produkcji.

Dopiero po zebraniu tego zestawu można logicznie zaprojektować, jak sygnały M-code do automatyki będą mapowane w postprocesorze i które M-kody są w ogóle dostępne do wykorzystania.

Ustalanie standardu firmowego na M-kody

Kolejny etap to stworzenie prostego, ale twardego standardu firmowego. Chodzi o to, by wszyscy CAM-owcy, programiści i serwis używali tych samych M-kodów w tym samym znaczeniu. Dobrze działa podział na trzy grupy:

  • M-kody maszynowe – związane ściśle z funkcjami maszyny i automatyki (wymiana palety, zacisk stołu, blokady drzwi). Tych kodów postprocesory nie powinny nadpisywać ani wykorzystywać do „sprytnych sztuczek”.
  • M-kody technologiczne – standardowe włącz/wyłącz: wrzeciono, chłodzenie, opłukiwanie, dmuchanie powietrzem, zaciski detali, pomiar narzędzi. Postprocesor korzysta z nich stale.
  • M-kody serwisowe / specjalne – do uruchamiania testów, manualnej wymiany palety, procedur serwisowych. Zwykle nie są używane w kodzie z CAM.

Ten standard trzeba spisać w formie krótkiego dokumentu dostępnego dla wszystkich, nie tylko dla „jednego mądrego programisty”. Ważne, by zawierał jasne zapisy, których M-kodów nie ruszamy i jakie M-kody są zarezerwowane dla integracji: postprocesor a wymiana palet i sygnały do automatyki muszą opierać się na tym samym słowniku.

Opis zachowania M-kodów związanych z automatyką

Same nazwy M-kodów nie wystarczą. Każdy M-kod powiązany z automatyką powinien być opisany w kilku punktach:

  • Co dokładnie uruchamia (np. pełna sekwencja wymiany palety, tylko przywołanie palety, tylko zaczepienie palety).
  • Czy blokuje dalsze wykonanie programu, aż do sygnału GOTOWE z PLC, czy jest „przelotowy”.
  • Jakie warunki musi spełnić maszyna przed jego wywołaniem (wrzeciono zatrzymane, osie w strefie bezpieczeństwa, chłodzenie wyłączone).
  • Jakie sygnały z PLC są oczekiwane i jak są obsługiwane w razie błędu (np. alarm na sterowniku, powrót do MDI, skok do procedury awaryjnej).
  • Jaki jest maksymalny oczekiwany czas wykonania sekwencji (orientacyjnie, np. „typowo 30–60 s”).

Praktyczna forma takiego opisu to prosta tabela. Przykład:

M-kodOpis funkcjiBlokowanie programuWarunki wstępneSygnał zakończenia
M60Automatyczna wymiana paletyTak, do sygnału GOTOWE z PLCWrzeciono STOP, osie park, drzwi zamkniętePaleta zapięta, drzwi zamknięte
M61Przywołanie palety nr 1TakBrak ruchu osiPaleta 1 na stole
M130Makro kontroli wymiany paletyTakWywołanie z poziomu programu lub MDIMakro zakończone bez błędu

Z taką tabelą każdy, kto grzebie w postprocesorze, wie dokładnie, czego się trzymać i czego nie ruszać.

Sygnały do i z automatyki: co może podać postprocesor, a co PLC

Wywołanie M-kodu a kontrola sekwencji wymiany

Kluczowa różnica: postprocesor wywołuje wymianę, ale jej nie prowadzi. Postprocesor generuje M60, sterownik/makro/PLC realizują sekwencję krok po kroku.

Nie wolno mieszać tej odpowiedzialności. Jeśli G-code będzie próbował „ręcznie” sterować siłownikami (np. serią M-kodów do pojedynczych zaworów) lub odpalać kolejne M-kody w zależności od hipotetycznych stanów, efekt będzie nieprzewidywalny. Sekwencja wymiany palety to zadanie PLC i makr, nie CAM-a.

Rola postprocesora:

  • We właściwym momencie wygenerować M-kod sekwencji (np. M60),
  • zapewnić, że przed M60 maszyna znajduje się w wymaganym „kontekście” (parkowanie osi, wrzeciono stop),
  • po M60 nie wykonywać ruchów do czasu, aż sterownik faktycznie zakończy wykonywanie sekwencji.

Typowe sygnały między CNC a automatyką palet

W logice wymiany palet występuje kilka powtarzalnych sygnałów, które powinny być obsłużone w PLC/makrach, a nie w postprocesorze:

  • Gotowe do wymiany – sygnał wysyłany z CNC/PLC po spełnieniu wszystkich warunków (wrzeciono stop, osie w pozycji park, drzwi zamknięte).
  • Drzwi zamknięte / otwarte – informacja z czujników, zwykle sprzęgnięta z blokadą napędów i wymiany.
  • Paleta zapięta / odpięta – potwierdzenie mechanicznego zamocowania palety na stole lub w magazynie.
  • Błąd wymiany – sygnał, który powinien natychmiast generować alarm CNC i zatrzymać sekwencję, zanim operator spróbuje cokolwiek ruszać.
  • Paleta w pozycji obróbkowej – sygnał, że aktualnie wybrana paleta jest fizycznie na stole.

G-code może „dotykać” tych sygnałów tylko pośrednio: przez wywołanie M-kodu/makra, które z kolei czyta i ustawia bity w PLC. Bezpośrednie sterowanie bitami PLC z poziomu G-code to proszenie się o kłopoty.

M-kod jako wyzwalacz makra i interfejs do PLC

Rozsądny model integracji to: M-kod wywołuje makro, makro obsługuje PLC. Na Fanucu może to być np. M130, które uruchamia program O9010. W tym programie makr:

  • Sprawdzane są warunki bezpieczeństwa (np. przez czytanie zmiennych systemowych lub sygnałów z PLC).
  • Wysyłany jest sygnał „wymiana palety start”.
  • Oczekuje się na stany: paleta odpięta, paleta pobrana, paleta zapięta.
  • W razie błędu generowany jest komunikat i wymuszony STOP/ALARM.

Postprocesor widzi z zewnątrz tylko jedną linię: M130. Cała reszta jest kapsułkowana w makrze, dzięki czemu logika automatyki jest odseparowana od logiki CAM, a zmiany w automatyce nie wymagają przerabiania postów.

Dlaczego bezpieczeństwo siedzi w PLC i makrach, a nie w postprocesorze

Główny powód jest prosty: G-code jest tekstem, który łatwo nadpisać, skopiować, ręcznie zmodyfikować. PLC i makra są trudniejsze do „popsucia” przez przypadek. Jeśli krytyczne warunki bezpieczeństwa są rozrzucone po programach obróbkowych, z czasem powstaną wyjątki, „szybkie poprawki” na maszynie i niespójne wersje.

Instrukcje typu:

  • „wyłącz chłodzenie przed M60”,
  • „nie pozwól na M60 przy aktywnym wrzecionie”,
  • „zabroń ruchu osi, gdy paleta nie jest zapięta”

powinny być wymuszone na poziomie sterownika/PLC, nie tylko „w dobrej wierze” w G-code. Postprocesor ma wspierać te zasady (np. zawsze wyłączać chłodzenie i wrzeciono przed M60), ale nie może być jedynym miejscem, gdzie są one zapewnione.

Projekt sekwencji wymiany palety widziany oczami postprocesora

Co musi się stać przed wywołaniem M-kodu wymiany

Typowa sekwencja „przed M60” w wygenerowanym kodzie

Przed wywołaniem wymiany palety program z CAM powinien konsekwentnie doprowadzać maszynę do spójnego stanu. Dobrze sprawdza się prosty szablon:

(Zakończenie obróbki na palecie)
G0 Z=BEZPIECZNA
G0 X=POZ_PARK_X Y=POZ_PARK_Y
M5       (wrzeciono stop)
M9       (chłodzenie wyłączone)
M11      (np. odblokowanie osi obrotowej, jeśli wymagane)
M60      (wymiana palety)

W postprocesorze jest to zwykle jedna, dobrze opisana funkcja „park przed wymianą palety”. Dzięki temu unika się sytuacji, w której jeden programista pamięta o Z-bezpiecznym, a drugi nie.

Jeśli automat paletowy wymaga dodatkowych warunków (np. osi B w pozycji 0, zacisk stołu otwarty), trzeba je dodać właśnie tu, w spójnym bloku przed M60, a nie rozrzucać po całym programie.

Parametryzowanie parkowania w postprocesorze

Dla postprocesora kluczowe są trzy zestawy parametrów:

  • pozycja parkowania osi liniowych (stałe wartości X/Y/Z lub nazwana „pozycja bezkolizyjna”),
  • pozycje parkowania osi obrotowych (np. B0 C0),
  • stany funkcji technologicznych (wrzeciono, chłodzenie, zaciski).

Parametry te nie powinny być „wbite na sztywno” w logikę; lepiej trzymać je w jednym miejscu konfiguracji posta. Zmiana stołu, długości narzędzi referencyjnych albo sposobu otwierania drzwi nie będzie wtedy wymagała przepisywania wszystkich reguł.

Co po M60: minimalny blok „po wymianie”

Po powrocie z M60 postprocesor nie musi robić cudów. Wystarczą trzy elementy:

  • opcjonalna pauza / komunikat tekstowy dla operatora (np. kontrola poprawnego zamocowania detalu),
  • powrót do znanej bazy (G54/G55…) i układu płaszczyzny,
  • bezpieczne podejście nad detal do pierwszej operacji.

Dobry schemat to natychmiastowe przypomnienie sterownikowi, w jakim kontekście ma pracować:

M60
(oczekiwanie na zakończenie sekwencji wymiany)
G54
G17 G90
(ewentualne sprawdzenie sondą, jeśli używane)

Reszta zależy już od technologii i sposobu identyfikacji palet.

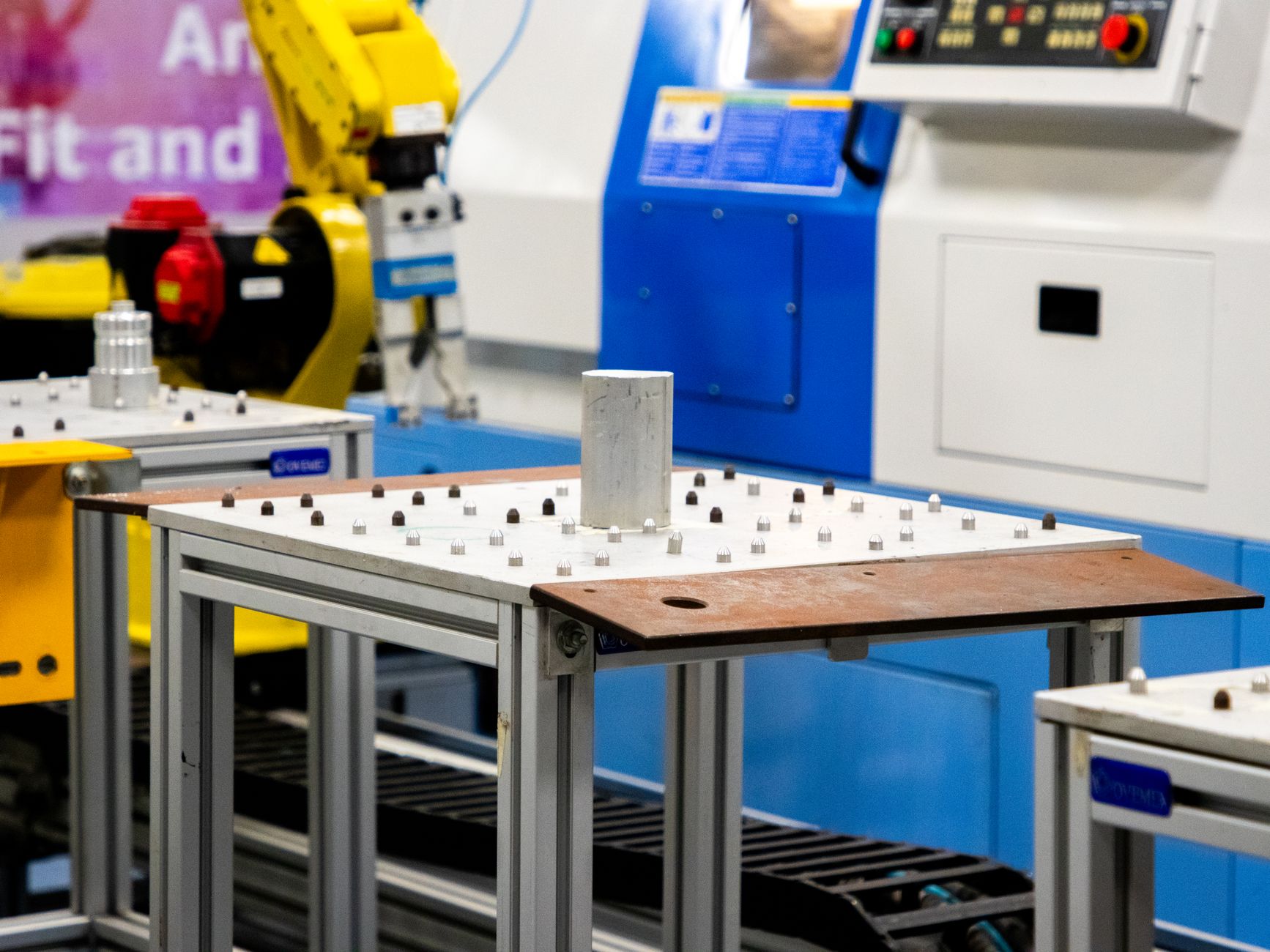

Zbliżenie automatycznej maszyny CNC w przemysłowej hali
Źródło: Pexels | Autor: Ludovic Delot

Jak „ubrać” logikę palet w postprocesorze, żeby nie zwariować

Oddzielenie „kiedy zmienić paletę” od „jak zmienić paletę”

Postprocesor nie powinien znać całej filozofii pracy systemu paletowego. Dla niego wymiana palety to jedna, dwie linie kodu, wstawione we właściwym miejscu. Reszta (dobór palety, kolejność, priorytety) jest zadaniem planowania produkcji lub systemu nadrzędnego.

W praktyce najlepiej wyodrębnić dwie warstwy:

  • logika CAM – gdzie w programie następuje przejście na inną paletę / inną bazę,
  • warstwa G-code – jak ten moment wygląda w realnym kodzie (blok parkowania + M60 + powrót do obróbki).

Wzorzec jest zawsze ten sam; zmienia się tylko numer palety / bazy i ewentualne makro, które trzeba wywołać.

Prosty interfejs w postprocesorze: funkcje wysokiego poziomu

Żeby uniknąć rozjechania się stylów, dobrze jest opakować funkcje związane z paletami w kilka prostych procedur w poście, np.:

  • start_pallet_operation(pallet_id) – inicjuje obróbkę na danej palecie,
  • request_pallet_change(next_pallet_id) – wstawia sekwencję wymiany i przejścia do kolejnej palety,
  • end_pallet_operation() – domknięcie logiki palety (np. powrót do pozycji park).

Te funkcje generują konkretne M-kody i ruchy; wewnątrz nich można trzymać wszystkie szczegóły maszynowe. Programista postprocesora patrzy na czytelne wywołania, a nie na gąszcz M11, M13, G53 i innych drobiazgów.

Minimalny zestaw zmiennych w poście do obsługi palet

Żeby logika pozostała zrozumiała, lepiej ograniczyć się do kilku kluczowych zmiennych stanu, np.:

  • current_pallet_id – numer aktualnej palety w systemie,
  • current_workoffset – przypisany do niej układ współrzędnych (np. G54, G55),
  • pallet_needs_change – flaga mówiąca, że kolejny blok musi wygenerować wymianę,
  • pallet_change_mode – tryb pracy (ręczny / automatyczny / zewnętrzny scheduler).

Reszta informacji (kolejność palet, typ detalu, liczba powtórzeń) lepiej, żeby żyła w systemie zleceń, nie w postprocesorze. Post ma znać tylko to, co potrzebne do poprawnego wygenerowania G-code.

Obsługa różnych typów maszyn jednym postprocesorem

Częsty problem: jedna baza CAM, kilka maszyn z różnymi systemami palet. Tu sprawdza się mechanizm „profilu maszyny” w konfiguracji posta.

Dla każdej maszyny definiuje się:

  • jakiego M-kodu używa do wymiany (M60, M250, cykl Heidenhaina itd.),
  • czy wymaga osobnego M-kodu dla wyboru palety (M61/M62),
  • czy wymaga dodatkowych blokad (np. specjalne parkowanie osi A/B).

Logika kiedy wymienić paletę pozostaje taka sama, zmienia się tylko to, jak jest to materializowane w G-code. Dzięki temu ten sam post może obsłużyć kilka centrów, a różnice siedzą w parametrze „typ maszyny”.

Offsety, układy współrzędnych i identyfikacja palet

Dwie podstawowe szkoły: paleta = G54/G55… albo paleta = to samo G54

W praktyce spotyka się dwa główne modele przypisania geometrii:

  1. każda paleta ma osobny układ G54, G55, G56… – łatwe do zrozumienia,
  2. wszystkie palety używają tego samego G54, a przesunięcie jest „załatwione” mechanicznie lub przez system pomiarowy.

W pierwszym wariancie postprocesor musi umieć skojarzyć numer palety z konkretnym offsetem. W drugim – numer palety nie ma bezpośredniego odbicia w G-code, ale nadal może być potrzebny do wywołania M-kodu lub makra identyfikacyjnego.

Mapowanie: paleta → G54/G55/G56

Najprostszy, a jednocześnie czytelny sposób to jawna tabela w konfiguracji posta, np.

PaletaUkład współrzędnychOpis
1G54Paleta główna, detal A
2G55Paleta 2, detal A
3G56Paleta 3, detal B

Post patrzy na identyfikator palety z CAM i wybiera z tabeli odpowiedni kod G5x. CAM-owiec nie musi pamiętać, czy paleta 3 to G56 czy G59 – decyduje konfiguracja postprocesora, zgodna ze sterownikiem.

Współdzielenie offsetów przez wiele palet

Gdy system palet jest precyzyjnie ustawiony mechanicznie, producent maszyny często narzuca: „wszystkie palety to ten sam offset G54”. Wtedy post ma mniej pracy, ale temat identyfikacji palety nie znika.

Przykładowo, na maszynie może istnieć tablica parametrów użytkownika, gdzie dla każdej palety wpisany jest korektor wysokości, dodatkowe przesunięcie lub numer detalu. W G-code wygląda to jak zwykłe G54, ale makro wymiany palety czyta numer aktualnej palety z systemu i dociąga odpowiednie korekty.

Postprocesor w takim układzie musi tylko pilnować spójności: nie przełączać G54/G55 bez powodu i nie „poprawiać” tego, co rozwiązuje logika PLC/makr.

Identyfikacja palety po stronie CNC

Od strony sterownika spotyka się różne mechanizmy wskazania, o którą paletę chodzi:

  • specjalne M-kody: M61/M62/M63 – wybór konkretnej palety,
  • parametr makra: M130 P2 – wywołanie wymiany dla palety 2,
  • dedykowane cykle producenta: np. funkcje „CALL PALL” w sterowaniach OEM.

Postprocesor powinien korzystać wyłącznie z jednego, oficjalnie ustalonego mechanizmu. Jeżeli w dokumentacji jest zarówno M60 (pełna wymiana) jak i M61/M62 (przywołanie konkretnej palety), trzeba jasno wskazać, z którego schematu korzysta kod CAM, a który jest zarezerwowany dla ręcznej obsługi.

Spójność nazw między CAM, postprocesorem i maszyną

Żeby uniknąć nieporozumień, dobrze jest uzgodnić jednolity słownik:

  • w CAM: „Paleta 1 / 2 / 3”,
  • w poście: PALLET_1 / PALLET_2 jako stałe lub wpisy w tabeli,
  • w maszynie: dokładnie takie same oznaczenia w komentarzach programów makr i na ekranach HMI.

Jeśli w CAM nazywasz coś „Stacja 1”, w poście „Paleta A”, a na maszynie „Pallet 01”, po kilku miesiącach nikt nie będzie już pewien, o co chodzi. Konsekwentne nazwy to nie formalność – to mniejsza szansa na pomyłkę przy uruchomieniu nowej serii.

Bezpieczeństwo i blokady: co wymusić kodem, a co logiką sterowania

Podział ról: co robi G-code, a co PLC

Rozsądny podział wygląda następująco:

  • G-code: doprowadza maszynę do bezpiecznego stanu (park, wyłączenie funkcji technologicznych) i wywołuje odpowiedni M-kod,
  • PLC / makra: sprawdzają warunki, nadzorują ruchy automatyki, pilnują blokad bezpieczeństwa, generują alarmy.

Jeśli w G-code wstawia się dodatkowe „ręczne” blokady, powinny one tylko wspierać logikę PLC, a nie ją zastępować. Przykład: w programie możesz zawsze wyłączać chłodzenie przed M60, ale nawet jeśli ktoś o tym zapomni, PLC powinno uniemożliwić wymianę z aktywną pompą.

Twarde blokady w PLC – miękkie w G-code

Bezpieczniejszy model to dwie warstwy ochrony:

  • twarde blokady: realizowane w PLC (np. wymiana niemożliwa przy otwartych drzwiach, ruch osi zablokowany przy niezapiętej palecie),
  • miękkie nawyki programistyczne: konsekwentne sekwencje w G-code (stop wrzeciona, park Z, wyłączenie chłodzenia).

Jeśli pierwsza warstwa zawiedzie albo ktoś „zoptymalizuje” program na maszynie, druga nadal utrudni zrobienie głupoty. To dokładnie ten sam powód, dla którego blokada drzwi jest przyciskana zarówno wyłącznikiem bezpieczeństwa, jak i interlockiem w napędach.

Jakich blokad nie przenosić do postprocesora

Są obszary, w których postprocesor nie powinien brać na siebie odpowiedzialności:

  • kontrola stanu drzwi i osłon,
  • kontrola ciśnienia powietrza / hydrauliki niezbędnej do zacisków,
  • blokada ruchu osi przy niezapiętej palecie,
  • obsługa błędów czujników (np. paleta „ani zapięta, ani odpięta”).

To musi być robione na poziomie PLC, bo wymaga reagowania w czasie rzeczywistym i niezależnie od tego, jaki program G-code aktualnie działa. Post może jedynie wywołać procedury testowe lub diagnostyczne, które sprawdzą te warunki w uporządkowany sposób.

Co postprocesor może (i powinien) wymusić kodem

Są za to nawyki, które da się i warto „zabetonować” w postprocesorze:

  • zawsze generować zatrzymanie wrzeciona przed M60/M130,
  • zawsze wyłączać chłodzenie i dodatkowe media (mgła, powietrze),
  • zawsze wracać do ustalonej pozycji parkowania przed M60,
  • zawsze wstawiać ten sam komentarz przy M-kodzie („AUTOMATYCZNA WYMIANA PALETY”).

Te reguły są mało kontrowersyjne technologicznie, a dają czytelny, powtarzalny wzorzec. Operator widzi podobną strukturę w każdym programie, a ewentualne odstępstwa łatwo wychwycić.

Sygnalizacja stanów i błędów w G-code

Przy integracji warto uzgodnić, jak komunikować problemy z wymianą palety. Typowy schemat to:

  • komunikaty diagnostyczne na HMI / w alarmach sterownika z poziomu makra M130,
  • proste komentarze w G-code przed M60/M130 („OCZEKIWANIE NA WYMIANĘ PALETY”),
  • ewentualne zatrzymanie warunkowe (M0) w miejscach, gdzie operator musi coś zrobić ręcznie.

Post może generować dodatkowe M0/M1 przed wymianą palety w trybie „setup”, a wyłączać je w trybie „produkcyjnym”. Wtedy ten sam program może służyć zarówno do uruchomienia nowego detalu, jak i do późniejszej seryjnej pracy na automacie paletowym.

Różne poziomy „agresywności” blokad w poście

Przy konfiguracji posta dobrze jest jasno rozdzielić, jak bardzo ma ingerować w styl programowania. Można przyjąć dwa lub trzy poziomy „agresywności” blokad.

Przykładowo:

  • tryb konserwatywny – pełny park osi, zawsze M5, zawsze wyłączenie wszystkich mediów,
  • tryb produkcyjny – skrócony park (np. tylko Z do góry), chłodzenie wyłączane, ale bez dodatkowych zatrzymań,
  • tryb ekspercki – minimalny zestaw wymuszeń, reszta po stronie technologa.

Decyzja, który profil użyć, powinna zapadać na poziomie konfiguracji maszyny/projektu, a nie w głębi kodu posta, tak żeby dało się to zmienić bez jego przerabiania.

Reakcja na sytuacje nietypowe

Post nie ma wpływu na to, co zrobi PLC w razie błędu wymiany, ale może przygotować program tak, żeby łatwo było wrócić do „stanu znanego”.

Przydatny jest blok serwisowy, który zawsze wygląda tak samo, np.:

(BLOK SERWISOWY PO BLEDZIE PALETY)
G91 G28 Z0
M5
M9

Operator, który dostanie alarm wymiany, wie, że po skasowaniu może wywołać ten blok ręcznie lub za pomocą makra serwisowego i dopiero potem wznawiać cykl. Post może ten blok wstawiać w przewidywalnych miejscach (np. przed każdą wymianą).

Projekt sekwencji wymiany palety widziany oczami postprocesora

Minimalny „szkielet” sekwencji

Post widzi wymianę palety jako kilka kroków, które zawsze powinny wystąpić w tej samej kolejności. Najprostszy szkielet to:

  1. zakończenie obróbki na aktualnej palecie,
  2. przejście do pozycji bezpiecznej,
  3. wyłączenie funkcji technologicznych (wrzeciono, chłodzenie, media),
  4. wywołanie M-kodu wymiany/makra,
  5. aktywacja odpowiedniego offsetu i logiki dla nowej palety.

Wszystko ponad to – np. specjalne ruchy osi pomocniczych – należy traktować jako rozszerzenia i parametryzować, a nie wpisywać „na sztywno” w kodzie posta.

Sekwencja „pełna” kontra „lokalna”

Czasem wymiana palety jest elementem dużego programu głównego, czasem osobnym podprogramem. Post powinien umieć wygenerować oba warianty.

Przykładowo:

  • sekwencja pełna – kończy obróbkę, wykonuje wymianę, ustawia wszystko dla następnego detalu,
  • sekwencja lokalna – wyłącznie wymiana, bez wcześniejszej obróbki (używana np. przy testach automatyki).

Technolog w CAM wybiera typ cyklu, a post rozwija go do odpowiedniego bloku G-code. Dzięki temu nie trzeba pisać osobnych ręcznych programów „M60-test”.

Parametryzacja kroków sekwencji

Każdy krok sekwencji dobrze jest opisać w konfiguracji posta jako funkcję z parametrami. Zamiast jednego długiego „printa” generującego blok, lepiej mieć etapy:

  • do_safe_park() – z logiką pozycji parkowania,
  • stop_spindle_and_coolant(),
  • call_pallet_change(pallet_id),
  • activate_work_offset(pallet_id).

Takie rozbicie zmniejsza ryzyko, że przy zmianie jednego szczegółu (np. inne parkowanie dla 5-osi) rozsypie się cała sekwencja.

Obsługa błędów sekwencji na poziomie posta

Post nie ma informacji z czujników, ale może ograniczyć bezsensowne kombinacje jeszcze na etapie generowania programu. Przykłady:

  • sygnalizacja (log / ostrzeżenie) przy próbie wygenerowania wymiany palety bez przypisanego offsetu,
  • blokada użycia wymiany w programie, który ma aktywne niestandardowe ramki (np. lokalne przesunięcia G52, których PLC „nie rozumie”),
  • ostrzeżenie przy zbyt krótkim dystansie osi Z do punktu parkowania (wynikającym z ustawień CAM).

Takie sprawdzenia są tanie na etapie posta, a oszczędzają sporo czasu na maszynie.

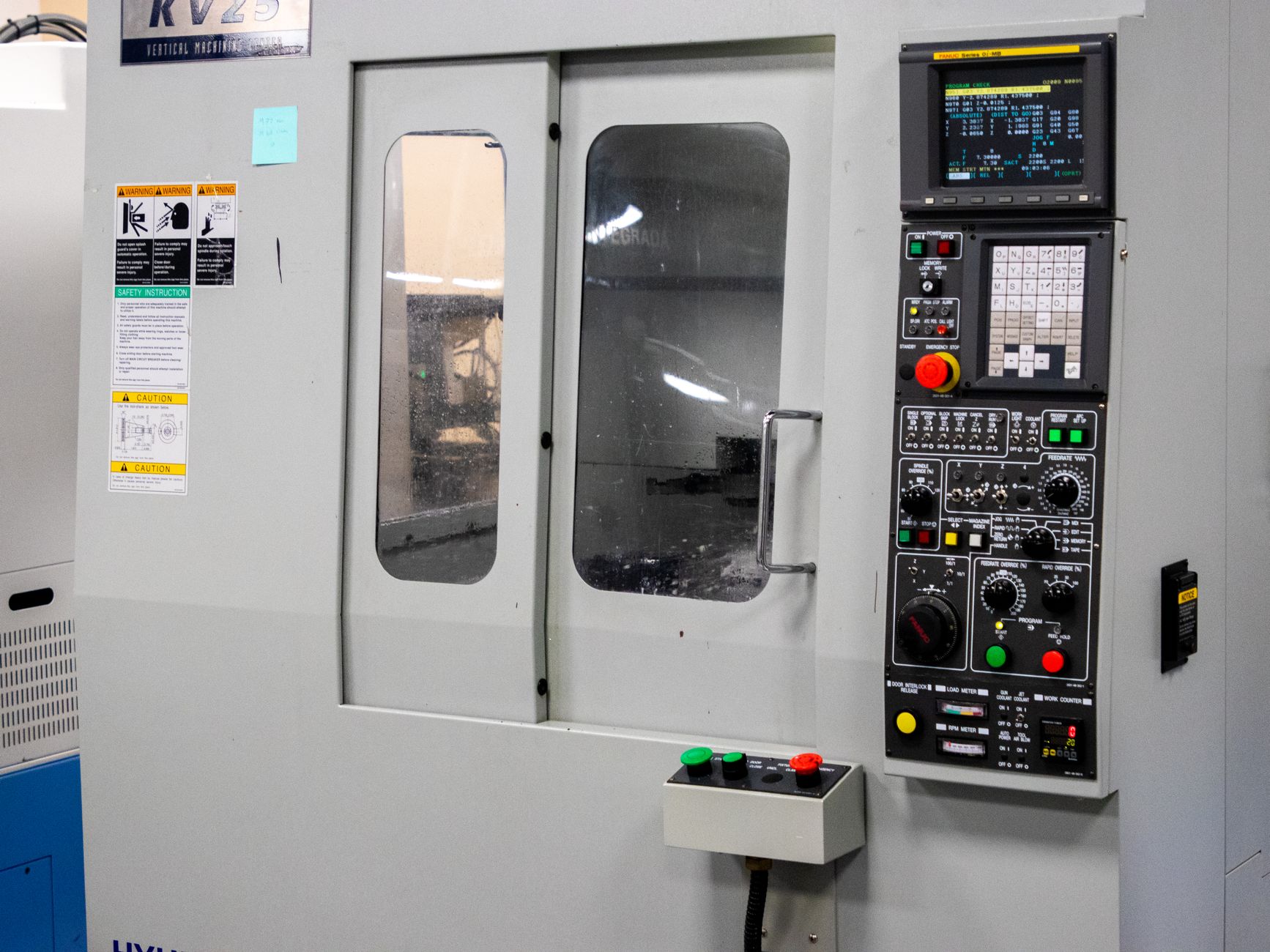

Panel sterowania nowoczesnej frezarki CNC w hali produkcyjnej
Źródło: Pexels | Autor: Ludovic Delot

Jak „ubrać” logikę palet w postprocesorze, żeby nie zwariować

Oddzielenie logiki palet od reszty posta

Największy błąd to wplatanie decyzji o paletach w każdy fragment generowania kodu. Dużo bezpieczniej jest potraktować logikę palet jako osobny moduł.

W praktyce oznacza to:

  • oddzielne funkcje/klasy do obsługi palet (mapowanie, wybór M-kodów, komentarze),
  • jasne API w stylu: „daj mi kod na start palety X”, „daj mi kod na wymianę na następną paletę”,
  • brak bezpośrednich odwołań do numerów palet w rozproszonych miejscach posta.

Dzięki temu zmiana jednej rzeczy (np. przejście z M60 na makro M130 P#) nie wymusza szukania wszystkich wystąpień w kilkudziesięciu plikach.

Konfiguracja zamiast ifów w kodzie

Kiedy różne maszyny mają odmienne systemy palet, pojawia się pokusa, żeby w postprocesorze pisać duże drabinki if/else. Lepsze podejście to mapa konfiguracji.

Przykład prostego słownika:

PALLET_CONFIG = {
  "MASZYNA_A": {
    "change_mcode": "M60",
    "select_mcode": "M61",
    "needs_park_xyz": True
  },
  "MASZYNA_B": {
    "change_mcode": "M130",
    "select_mcode": None,
    "needs_park_xyz": False
  }
}

Post odwołuje się do PALLET_CONFIG[typ_maszyny], a nie rozgałęzia się na każdym kroku. Ułatwia to utrzymanie i testy.

Jedna ścieżka dla „ręcznej” i „automatycznej” wymiany

Często pojawia się potrzeba, aby ten sam post generował kod zarówno dla systemu paletowego, jak i dla pracy „na sztukę”, gdzie operator ręcznie zmienia detal.

Można to rozwiązać jednym parametrem trybu:

  • w trybie automatycznym post generuje pełną sekwencję z M60/M130,
  • w trybie ręcznym – zamiast M60 daje komentarz i M0, np. (ZMIANA DETALU RĘCZNA) M0.

Logika decydująca, kiedy następuje „koniec partii na palecie”, pozostaje wspólna. Zmienia się tylko to, czy wstawiamy M60, czy M0.

Unikanie „magii” w nazwach operacji CAM

Zdarza się, że logika palet zaczyna się opierać na nazwach operacji: jeśli technolog wpisze „PALETA1”, post robi coś innego niż przy „PALETA2”. To prowadzi do chaosu.

Bezpieczniej jest korzystać z jednoznacznych parametrów (atrybutów) w CAM, np. „ID_PALETY” jako liczba, lub z dedykowanych znaczników operacji. Nazwy mogą sobie pozostać opisowe, a post patrzy tylko na pola przeznaczone do interpretacji maszynowej.

Testowalność logiki palet

Logikę palet da się testować bez maszyny, pod warunkiem, że jest wydzielona. Dobrze zaprojektowany moduł można „nakarmić” sztucznymi scenariuszami:

  • program z jedną paletą i wieloma obróbkami,
  • program z kilkoma paletami i powtórzeniami,
  • program, w którym występuje powrót do tej samej palety.

Zamiast uruchamiać cały proces CAM, można odpalić testy jednostkowe logiki posta (jeżeli post jest pisany w języku, który to umożliwia), co wychwyci niespójności zanim trafią na maszynę.

Mapowanie funkcji automatyki na M-kody i G-kody

Rozdzielenie M-kodów „wbudowanych” i „makrowych”

W wielu sterowaniach występują dwa typy M-kodów:

  • funkcje sprzętowe, obsługiwane bezpośrednio przez PLC/NC (np. M60, M10/M11),
  • M-kody wywołujące programy użytkownika (makra), np. M130, M200.

Post powinien jasno wiedzieć, z jakim typem ma do czynienia. Jeśli M-kod jest powiązany z makrem, trzeba pilnować, żeby nie kolidował z innymi fragmentami programu (np. nie używać tych samych parametrów lokalnych, które makro nadpisuje).

Parametryzacja wywołań M-kodów

Przy wywołaniu wymiany przez makro zamiast gołego M60, pojawia się dodatkowy parametr – zazwyczaj numer palety lub tryb pracy. Przykład:

M130 P1 (WYMIANA NA PALETE 1)
M130 P2 (WYMIANA NA PALETE 2)

Post musi mieć jasną regułę, skąd bierze P1/P2. Najlepiej powiązać to z parametrem CAM (ID palety), a nie wyliczać „na oko” z kolejności operacji. Wtedy przy zmianie kolejności operacji nie zmienia się znaczenie wywołania.

Powiązanie M-kodów z etapami cyklu

Niektóre systemy wymagają oddzielnych M-kodów dla poszczególnych działań: wybór palety, zacisk, odcisk, transport. Przykład:

  • M61 – wybór palety,
  • M62 – zapięcie,
  • M63 – odpięcie.

Post powinien ten schemat znać jako jedną funkcję wyższego poziomu: „wymiana palety X”. We wnętrzu funkcji rozwija się to do właściwej sekwencji M-kodów. Na zewnątrz – technolog posługuje się tylko pojęciem „paleta X”, nie „M61+M63+M62”.

G-kody pomocnicze powiązane z automatyzacją

Oprócz M-kodów zdarzają się G-kody dedykowane automatyce, np. specjalne cykle producenta do pozycjonowania stołu lub ładowania palet. Ich integracja powinna być schowana w postprocesorze tak samo jak M-kody.

Jeżeli wymiana wymaga np. G800 z parametrami, lepiej jest zrobić funkcję typu call_pallet_exchange_cycle(pallet_id), niż wszędzie po poście wpisywać „G800 P… Q…”. To zmniejsza ryzyko przeoczenia jednego miejsca przy zmianie wersji cyklu.

Rezerwacja zakresów M-kodów dla automatyki

Przy rozbudowanej automatyce przydaje się zasada, że określony zakres M-kodów jest „święty” i używany wyłącznie dla tej funkcji. Np. M200–M220 tylko dla palet i powiązanych czynności.

Post może w takim układzie walidować, czy w konfiguracji nikt nie przypisał innych funkcji do tych samych M-kodów. To prosta kontrola, która zapobiega konfliktom między standardowymi cyklami a automatyką.

Sygnały do i z automatyki: co może podać postprocesor, a co PLC

Sygnały „logiczne” generowane przez G-code

Z punktu widzenia posta G-code może generować tylko kilka rodzajów „sygnałów” do PLC:

  • wywołanie M-kodu / cyklu,
  • ustawienie wartości w parametrach (np. globalnych zmiennych NC),
  • ewentualnie zapis do specjalnych rejestrów, jeśli sterownik to przewiduje.

Post decyduje, kiedy i z jakimi argumentami wysłać te sygnały. Cała reszta – interpretacja, czasy, sekwencja fizycznych ruchów – jest po stronie PLC lub makr.

Przekazywanie numeru palety i trybu pracy

Typowy zestaw informacji, które post może podać automatyce, to:

  • numer palety (np. przez parametr P przy M-kodzie lub wpis do zmiennej systemowej),
  • tryb pracy (setup/produkcja), jeżeli automatyka ma inaczej reagować,
  • ewentualne bity opcji (np. czy po wymianie od razu startować cykl pomiaru).

Uzgodnienie formatu tych informacji jest kluczowe. Raz przyjęty sposób (np. „P=ID palety, Q=tryb”) powinien być opisany i niezmieniany bez powodu – inaczej post i PLC zaczną się „mijać”.

Odczyt stanów automatyki przez program NC

Odwrotna strona to informacje z automatyki do programu. Zwykły G-code rzadko podejmuje na ich podstawie decyzje, ale czasem jest to potrzebne (np. inne zachowanie przy pracy ręcznej i automatycznej).

Możliwe kanały to:

  • parametry systemowe, wystawiane przez PLC (flagi, numery palet, kody błędów),
  • warunkowe skoki w makrach używanych przez G-code (IF/WHILE),
  • specjalne komendy sterownika do sprawdzania stanów.

Post zazwyczaj nie generuje złożonej logiki warunkowej zależnej od tych stanów. Raczej woła gotowe makra, które same sprawdzają warunki. Jeśli już potrzebny jest prosty warunek, należy go trzymać w jednym miejscu, nie rozlewać po wielu operacjach.

Rozgraniczenie informacji „technologicznych” i „logistycznych”

Automatyka często chce wiedzieć, co będzie na palecie: typ detalu, liczba sztuk, szacowany czas cyklu. Tych informacji lepiej nie podawać bezpośrednio z posta w G-code (poza prostymi komentarzami).

Dużo sensowniejszy model to:

  • dane logistyczne (zlecenia, priorytety, ilości) – w systemie nadrzędnym / HMI / bazie danych,
  • Kluczowe Wnioski

  • Program NC w środowisku z paletami jest tylko fragmentem większego systemu (CNC, PLC, magazyn palet), więc nie może działać „w próżni” jak na zwykłej maszynie bez automatyki.
  • Rola postprocesora przy automatycznej wymianie palet powinna być ograniczona do wywoływania właściwych M-kodów/makr we właściwym momencie, bez prób przejmowania logiki bezpieczeństwa i sekwencji PLC.
  • Samodzielne dokładanie „jeszcze jednego M-kodu” bez jasnej dokumentacji prowadzi do chaosu: różne interpretacje tego samego kodu przez operatorów, problemy z serwisem i nieprzewidywalne zachowanie automatyki.
  • Główne ryzyka przy sterowaniu wymianą palet z G-kodu to kolizje (osie i narzędzia w strefie wymiany), blokady maszyny (brak oczekiwania na sygnały GOTOWE), zgubione offsety oraz pomylone palety przy braku powiązania z układami współrzędnych.
  • Przed zmianami w postprocesorze trzeba zrobić pełną inwentaryzację M-kodów i makr: dokumentacja sterownika, maszyny, systemu paletowego oraz analiza realnych programów produkcyjnych.
  • Firmowy standard na M-kody (spisany i dostępny dla wszystkich) musi jednoznacznie rozdzielać kody maszynowe, technologiczne i serwisowe oraz wskazywać, których kodów postprocesory nie mogą nadpisywać ani używać „kreatywnie”.
  • Dobrze zaprojektowane powiązanie postprocesor–CNC–PLC–system paletowy powinno być odporne na błędy człowieka: nawet przy złym wywołaniu programu system ma uniemożliwić kolizję i jasno zasygnalizować błąd zamiast „zawieszać” produkcję.
Poprzedni artykułCzy producent narzędzia zawsze ma rację? Jak weryfikować katalogowe dane
Stanisław Sikora
Programista i operator CNC z wieloletnią praktyką przy uruchomieniach oraz optymalizacji cykli. Na blogu dzieli się podejściem „najpierw bezpieczeństwo”: poprawne ustawienie układów współrzędnych, kontrola przejazdów, limity osi i świadome użycie kompensacji. Dużo miejsca poświęca postprocesorom i temu, jak czytać kod, by szybko wyłapać ryzykowne fragmenty. Wskazówki opiera na realnych przypadkach z produkcji, pomiarach i obserwacji zachowania maszyny, a rekomendacje zawsze podaje z kontekstem materiału, narzędzia i mocowania.
