Modelowanie rowków i wpustów: normy, tolerancje i ułatwienia pod obróbkę

Rola rowków i wpustów w projektowaniu pod produkcję CNC

Świadome modelowanie rowków i wpustów w CAD decyduje o tym, czy zespół wał–piasta będzie realnie przenosił moment i znosił obciążenia zmęczeniowe, czy tylko „z grubsza pasował” na monitorze. Źle dobrana szerokość rowka, zbyt ambitne tolerancje lub nieprzemyślany promień dna potrafią zabić całą koncepcję konstrukcyjną, nawet jeśli reszta części jest zaprojektowana wzorowo.

Drugi aspekt to montaż i serwis. Rowek pod wpust modelowany „na styk” wygląda estetycznie, ale w praktyce prowadzi do kłopotliwego montażu, podbijania klinów młotkiem, uszkodzeń powierzchni i problemów przy demontażu. Z drugiej strony zbyt luźne pasowanie wpustu powoduje bicie, hałas i szybsze zużycie elementów. Rzeczywisty kompromis stoi między tymi skrajnościami i musi uwzględniać zarówno normy, jak i możliwości konkretnego parku maszynowego.

Model estetyczny kontra model produkcyjny

Model „ładny” to taki, który prezentuje się dobrze na renderze, ma ostre krawędzie, idealnie prostopadłe ściany i nominalne wymiary z katalogu. Model produkcyjny to geometria tak przygotowana, aby programista CAM nie musiał zgadywać, czym będzie obrabiany dany rowek, ile zostawić naddatku i czy narzędzie fizycznie wejdzie w naroża.

Różnice pojawiają się już na poziomie podstawowych założeń:

• W modelu estetycznym rowek ma ostre naroża i „idealną” szerokość, często bez promieni, bo tak łatwiej szkicować.
• W modelu produkcyjnym naroża są zaokrąglone realnym lub uproszczonym promieniem narzędzia, a szerokość rowka jest dostosowana do dostępnego frezu tarczowego lub palcowego.
• Model produkcyjny jest spójny z rysunkiem i zapisami tolerancji – nie ma rozjazdów typu: w CAD 8,00 mm, na rysunku 8H7, a na produkcji narzędzie 8,1 mm „bo tylko takie mamy”.

Mit, że „CAM i tak wszystko skoryguje”, w zderzeniu z rzeczywistością wypada słabo. CAM nie zmieni geometrii produktu – co najwyżej dopasuje strategię obróbki. Jeśli w modelu pojawią się nieobrabialne ostre naroża lub rowki wciśnięte w nierealne miejsca, technologia będzie sztucznie komplikowana: dodatkowe przejścia, kombinacje z innymi narzędziami, ręczne poprawki po obróbce.

Gdzie rowki i wpusty powodują największe problemy

Najwięcej kłopotów generuje kilka powtarzalnych sytuacji. Po pierwsze: zbieżności i niedokładne dopasowanie szerokości rowka do standardowych frezów. Gdy szerokość wyjdzie „pomiędzy” dwoma średnicami narzędzi, technolog staje przed wyborem: albo kilka przejść mniejszym frezem (dłuższy czas, większe ryzyko bicia i nierówności), albo nadmiarowy luz wynikający z użycia większego narzędzia.

Po drugie: niewłaściwe ustawienie względem bazy technologicznej. Rowki pod wpusty pryzmatyczne często definiuje się względem osi wału lub osi otworu, natomiast w produkcji wygodniej bazować się na powierzchni czołowej, czole koła czy płaszczyźnie referencyjnej. Jeśli model CAD nie pozwala jednoznacznie zidentyfikować baz, programowanie i ustawka na maszynie zajmują niepotrzebnie dużo czasu.

Po trzecie: brak powiązań wymiarowych. Rowek w modelu jest „od ręki” wstawiony na szkicu, bez wiązania do średnicy wału czy odległości od czoła. Zmiana średnicy powoduje, że rowek ucieka z tolerowanego zakresu głębokości, a konstruktor traci kontrolę nad tym, czy w ogóle mieści się w normie dla danej średnicy wału.

„To tylko prosty rowek” – mit kontra rzeczywistość

Dość powszechne przekonanie brzmi: „rowek to prosta rzecz, szkoda czasu na szczegóły, i tak to tylko prostokąt”. W praktyce właśnie te „proste” detale najczęściej wracają jako reklamacje lub poprawki: luzujące się wpusty, wypadające pierścienie, pęknięcia w dnie rowka pod obciążeniem zmiennym.

Rzeczywistość jest taka, że w zespole wał–piasta–wpust to rowek jest najbardziej obciążonym obszarem pod względem naprężeń kontaktowych i koncentracji naprężeń. Zaniedbanie promieni, głębokości, tolerancji lub usytuowania powoduje, że cała teoria obliczeniowa pasowań i wytrzymałości idzie w bok. Stąd nacisk na świadome modelowanie rowków i wpustów pod faktyczną obróbkę CNC, a nie pod sam wygląd modelu.

Podstawowe typy rowków i wpustów spotykane w CAD i na maszynie

Rowki i wpusty pojawiają się nie tylko w klasycznych połączeniach wał–piasta, ale także w rozwiązaniach prowadnicowych, systemach pozycjonowania i w różnego rodzaju zabezpieczeniach osiowych. Typ geometrii oraz sposób przenoszenia obciążenia decydują o tym, jak należy podejść do modelowania w CAD i do przygotowania obróbki.

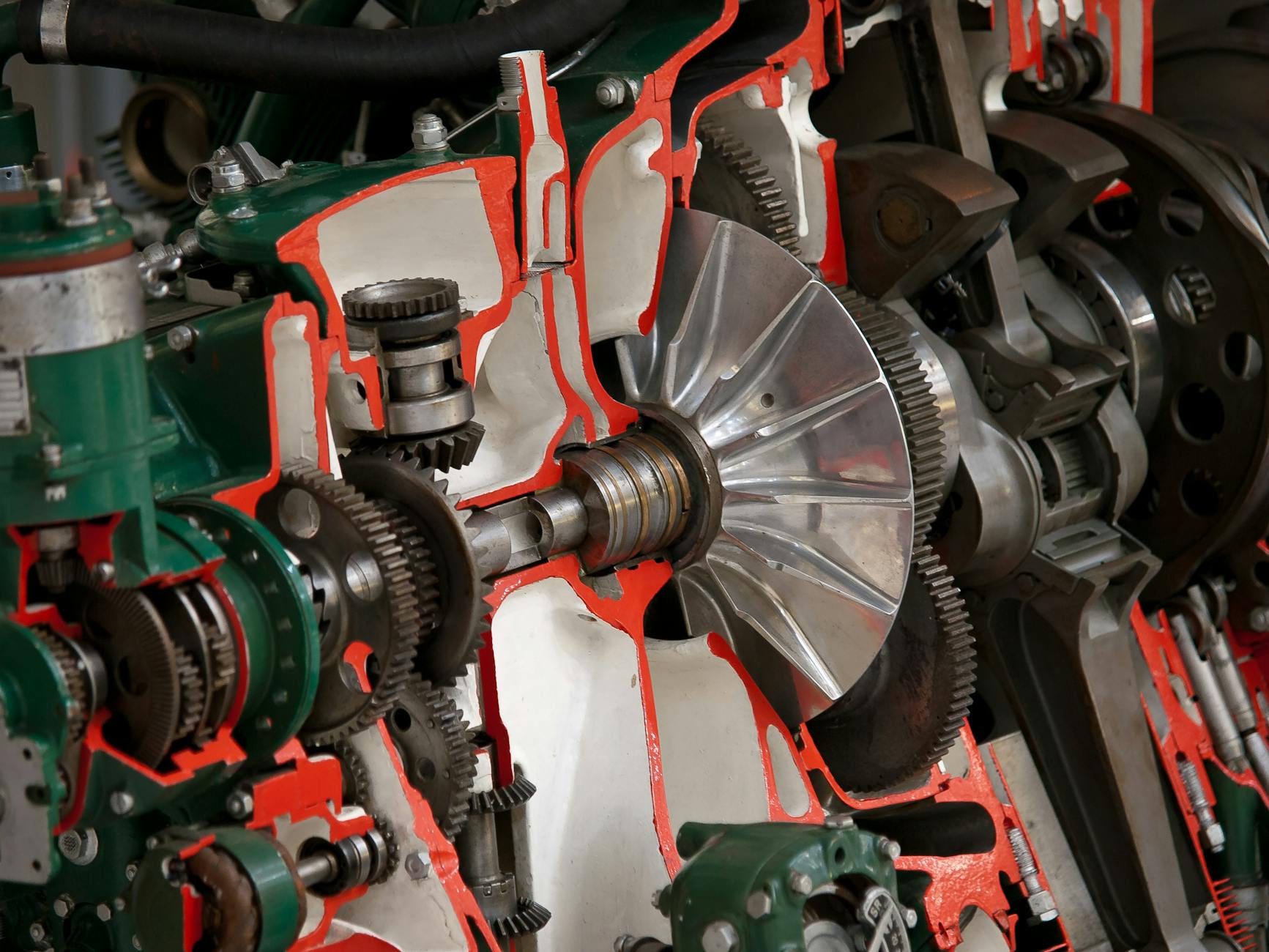

Klasyczne wpusty pryzmatyczne (wał–piasta)

Wpusty pryzmatyczne to najbardziej typowe rozwiązanie do przenoszenia momentu obrotowego między wałem a piastą (kołem zębatym, sprzęgłem, kołem pasowym). Zwykle są to normalia opisane przez DIN 6885 lub ISO 773, a odpowiednie rowki wpustowe w wale i piaście wynikają z tych samych norm.

Praktyka modelowania:

• W modelu wału definiuje się rowek o szerokości odpowiadającej szerokości wpustu z tolerancją po stronie wału (np. 10H9), z określoną głębokością pod standardową wysokość wpustu.
• W modelu piasty definiuje się rowek o lekko innej tolerancji (często z większym luzem) – ważne jest zachowanie zależności szerokość/pozycja względem osi.
• Samo ciało wpustu często modeluje się jako osobną część-normalia, tak aby dało się je wielokrotnie stosować w różnych zespołach.

W CAD interesujące jest nie tylko odwzorowanie wymiaru nominalnego (b, h, t1), ale także relacja między osią elementu a podstawą rowka. Niewłaściwe zdefiniowanie baz powoduje rozjazdy w CAM i utrudnia ustawienie na maszynie. Dobrą praktyką jest nadanie właściwości „rowek normowy DIN 6885 – szerokość b, głębokość t1” oraz powiązanie wymiaru z tabelą użytkownika.

Rowki pod pierścienie, seegery i zabezpieczenia osiowe

Druga duża grupa to rowki pod pierścienie osadcze (seegery, segery). Służą one nie do przenoszenia momentu, lecz do zabezpieczania elementów na wale lub w otworze przed przesunięciem osiowym. Mimo że nie przenoszą dużych momentów, mają własne normy wymiarowe i tolerancje, które trzeba odzwierciedlić w modelu w rozsądny sposób.

Największe pułapki przy tych rowkach:

• Zbyt płytki rowek – pierścień nie wchodzi wystarczająco głęboko i pracuje głównie na ściankach, co prowadzi do wybicia krawędzi.
• Zbyt wąski rowek – problem z montażem pierścienia i jego rozszerzeniem, uszkodzenie przy zakładaniu.
• Zbyt szeroki rowek – pierścień ma duży luz osiowy, co powoduje niekontrolowane przemieszczenia zabezpieczanego elementu.

W modelu CAD zwykle wystarczy uproszczona geometria pierścienia (lub w ogóle sama adnotacja), ale geometria rowka musi być już bardzo zbliżona do normy, bo to ona jest obrabiana na maszynie. Promienie dna i krawędzi należy dostosować do narzędzi dostępnych na hali – często są to narzędzia specjalne lub narzędzia z płytkami profilowymi.

Rowki pod kliny, pióra i prowadnice

Poza klasycznymi wpustami pryzmatycznymi są jeszcze różnego rodzaju rowki prowadzące i klinowe – w stołach maszyn, prowadnicach liniowych, elementach pozycjonujących. Tu celem jest nie tylko przenoszenie obciążenia, ale także precyzyjne prowadzenie po linii prostej czy zapewnienie możliwości regulacji.

Te rowki często bywają w CAD traktowane jako „po prostu prostokąt”, tymczasem mają swoją logikę:

• Szerokość dobrana do konkretnych piór, klocków prowadzących lub śrub regulacyjnych.
• Głębokość wynikająca z grubości elementów mocujących, często z dodatkowym luzem na wióry lub zanieczyszczenia.
• Promienie w narożach – jeśli rowek jest frezowany, a ma współpracować z prostą listwą, trzeba uwzględnić powstające zaokrąglenia i ewentualne podcięcia w elemencie współpracującym.

Dla technologii to różnica między przyjemnym frezowaniem jednym narzędziem, a koniecznością użycia kilku frezów, dłutowania lub drążenia. Model CAD powinien jasno odpowiadać na pytanie: „da się to zrobić standardowym frezem tarczowym lub palcowym, czy to bardziej skomplikowany profil?”.

Rowki łatwe i „toksyczne” z perspektywy CAM

Z perspektywy CAM i operatora CNC rowki dzielą się na dwie główne grupy. Te, które są łatwe w obróbce, zwykle mają:

• szerokość odpowiadającą standardowym średnicom frezów (6, 8, 10, 12, 16 mm itd.),
• wystarczająco duże promienie w narożach, zgodne z promieniem dostępnego narzędzia,
• jednoznaczną bazę wymiarową (np. od czoła i od osi),
• umiarkowane głębokości, pozwalające na obróbkę jednym narzędziem, bez drastycznego wysięgu.

Za „toksyczne” technolodzy uważają rowki:

• o niestandardowej szerokości, np. 7,3 mm, bez wyraźnego powodu konstrukcyjnego,
• z ostrymi narożami niemożliwymi do wykonania frezem, które wymagają dodatkowego dłutowania lub drążenia,
• biegnące przez trudnodostępne powierzchnie, wymagające dodatkowych baz i skomplikowanych opraw,
• z głębokością wymagającą ekstremalnie długiego narzędzia, co skutkuje drganiami i trudnością w utrzymaniu tolerancji.

Mit „przecież CAM to ogarnie” przegrywa z praktyką: jeśli model CAD kpi z możliwości narzędzi, programista może jedynie próbować zmniejszyć straty czasu, ale nie uczyni obróbki ani taniej, ani bardziej stabilnej. Duża część problemów znika, gdy szerokości i głębokości rowków są planowane od razu „pod narzędzie”.

Normy dla rowków i wpustów – jak czytać i sensownie stosować

Normy DIN i ISO dla rowków i wpustów są po to, żeby uniknąć wymyślania kół na nowo. Konstruktor, zamiast dobierać dowolne wymiary, korzysta z gotowych tabel b, h, t1, d, szerokości pierścieni i dopuszczalnych tolerancji. Problem pojawia się, gdy te dane są ślepo przenoszone 1:1 do CAD bez przemyślenia konsekwencji dla obróbki.

DIN / ISO dla wpustów pryzmatycznych i rowków wpustowych

Normy takie jak DIN 6885 czy ISO 773 określają wymiary normalizowanych wpustów pryzmatycznych oraz odpowiadających im rowków w wałach i piastach. W tabelach podano m.in.:

• szerokość wpustu b,
• wysokość wpustu h,
• głębokość rowka w wale t1,
• głębokość rowka w piaście t2,
• zalecane tolerancje wymiarów.

W modelu CAD nie trzeba jednak odwzorowywać całej normy na każdym etapie. W praktyce wystarczają trzy kroki:

1. Wybrać z tabeli wymiar b odpowiedni do średnicy wału d (np. dla d = 40 mm – b = 12 mm).
2. Ustawić szerokość rowka w modelu wału na wartość nominalną b, a głębokość – na t1 z tabeli.
3. Dla piasty ustawić szerokość rowka z minimalnie inną tolerancją i głębokością t2, pozostawiając zapis tolerancji na rysunku.

Najczęstszy błąd polega na przeniesieniu wymiaru b z tabeli jako „12,0 mm” bez żadnej informacji o tolerancji, a następnie przyjęciu, że frez 12 mm wykona to „z automatu dobrze”. Rzeczywistość jest inna: tolerancja wymiaru szerokości rowka ma być od strony wału dostosowana do konkretnego pasowania, np. 12H9, a to oznacza określony zakres odchyłek, który w CAM i przy doborze narzędzia trzeba świadomie uwzględnić.

Rowki pod pierścienie osadcze i inne normalia

Podobnie jest z normami na pierścienie osadcze (np. DIN 471, DIN 472 i pochodne). Tabele podają:

• średnicę wału lub otworu,
• średnicę pierścienia,
• szerokość i głębokość rowka pod pierścień,
• promienie dopuszczalne na dnie rowka,
• dopuszczalne tolerancje wymiarów.

Mit, że „jeśli coś jest w normie, to w CAD trzeba odwzorować cały profil 1:1, łącznie z fazkami pierścienia”, w praktyce tylko komplikuje pracę. W większości przypadków wystarczy:

Praktyczne uproszczenia rowków normowych w modelu 3D

Przy rowkach normowych klucz polega na oddzieleniu tego, co musi być odwzorowane geometrycznie, od tego, co wystarczy opisać na rysunku. Zbytnie „upiększanie” modeli pod normę wraca jak bumerang przy każdej zmianie konstrukcyjnej.

Najrozsądniejszy kompromis przy pierścieniach osadczych i podobnych elementach to:

• modelować rzeczywiste wymiary rowka (szerokość, głębokość, promień dna),
• profil pierścienia, fazki, podcięcia przyjąć w uproszczeniu lub zostawić jako samą adnotację z numerem normy,
• parametryzować szerokość i głębokość rowka poprzez powiązanie z tabelą użytkownika (np. Excel / tabela wbudowana w CAD),
• wszelkie „kosmetyczne” elementy, które nie mają wpływu na obróbkę (np. dokładny kształt końcówek pierścienia), pominąć.

Mit: „pełny, detaliczny model normaliów zawsze pomaga technologowi”. W praktyce często przeszkadza – masa zbędnych detali utrudnia wybór powierzchni, spowalnia system i wcale nie polepsza jakości programu CAM. Technolog i tak skupia się na rowku, a nie na każdej wypustce pierścienia.

Dobra praktyka to przygotowanie w bibliotece CAD kilku typowych szablonów rowków normowych: „rowek pierścienia zewnętrznego na wale d=…”, „rowek pierścienia wewnętrznego w otworze D=…”, z możliwością szybkiej zmiany wymiarów przez edycję parametrów. Wtedy konstruktor nie przepisuje tabel norm ręcznie za każdym razem, a jednocześnie geometria trafiająca do CAM jest powtarzalna.

Normy na rowki prowadzące i klinowe – co faktycznie wykorzystać

Rowki w stołach, prowadnicach czy elementach pozycjonujących też bywają objęte normami lub katalogami producentów (np. rowki teowe, rowki pod nakrętki młoteczkowe, listwy prowadzące). Problem pojawia się, gdy konstruktor próbuje „wymieszać” normalia z własną wizją geometrii.

Rozsądne podejście wygląda następująco:

• Najpierw wybrać konkretny system (np. rowek teowy wg normy X lub wg katalogu konkretnego producenta stołów).
• Przenieść do CAD tylko te wymiary, które definiują profil rowka: szerokości części górnej i dolnej, wysokości, kluczowe promienie.
• Pozostałe detale (np. dopuszczalne odchyłki prostoliniowości, chropowatość) zostawić jako zapisy w tabelce tolerancji na rysunku.

Rzeczywistość pokazuje, że najwięcej kłopotów robią „prawie normowe” rowki: minimalnie poszerzone, z innymi promieniami dna, „bo tak wyszło z konstrukcji”. W CAD wygląda to niewinnie, natomiast na hali okazuje się, że standardowe klocki czy nakrętki nie pasują, a obróbka wymaga specjalnych narzędzi lub dwóch przejść zamiast jednego.

Jeżeli konieczne jest odejście od normy, lepiej zrobić to świadomie i jawnie: zmiana szerokości o 0,5 mm – opis w rysunku, osobne oznaczenie typu rowka, komentarz dla technologii („rowek specjalny, dopasowany do pióra X”). Wtedy nikt nie próbuje go traktować jak gotowe normalium.

Tabelaryzacja norm w CAD – mniej przepisywania, mniej błędów

Przepisując wymiar po wymiarze z tabel DIN/ISO do modelu, łatwo o literówkę lub pomylenie wiersza. Przy seryjnym projektowaniu elementów z rowkami sytuacja staje się powtarzalna – dokładnie to lubi automatyzacja.

Kilka prostych kroków, które mocno ułatwiają życie:

• Stworzyć lokalną tabelę (Excel, CSV, tabela wbudowana w CAD) z kolumnami: średnica wału/otworu, b, h, t1, t2, promień dna, numer normy.
• Powiązać wymiary w szkicu rowka z odczytem z tabeli po zadaniu średnicy d jako parametru głównego.
• Dodać do części właściwość tekstową typu: „Rowek wpustowy DIN 6885, d=40, b=12”, którą można wyświetlić na rysunku.

Mit: „to robota tylko dla wielkich firm z działem IT”. W praktyce nawet w małej firmie jedna dobrze przygotowana tabela i kilka szablonów części normowych zwraca się po kilku projektach – mniej poprawek rysunków, mniej nieporozumień między konstrukcją a technologią.

Dzięki tabelom łatwiej też utrzymać spójność: jeśli zakład przyjmuje, że dla konkretnego zakresu średnic stosuje b=10, a nie b=8, wystarczy jedna zmiana w tabeli, a nie korekta kilkudziesięciu części. CAM też na tym korzysta, bo geometrie rowków są powtarzalne i można używać tych samych makr czy szablonów obróbki.

Tolerancje rowków i wpustów – projektowanie pod realne możliwości obrabiarek

Tolerancja wymiaru rowka decyduje o tym, czy część montuje się „z ręki” i działa stabilnie, czy wymaga piłowania i dopasowywania na prasie. Ścisłe pasowania z norm mają sens, ale tylko wtedy, gdy zakład rzeczywiście jest w stanie je utrzymać standardowym procesem.

Dobór klasy pasowania wał–wpust–piasta

Przy rowkach wpustowych punkt wyjścia to układ: wał – wpust – piasta. Każdy z tych elementów ma inne wymagania:

• rowek w wale: zwykle bardziej „ciasny” w stosunku do wpustu (np. H9),
• rowek w piaście: nieco luźniejszy, by montaż nie wymagał prasy,
• sam wpust: normalia, najczęściej z tolerancjami js albo h na szerokość.

Jeśli normy sugerują konkretne kombinacje (np. b=12H9 w wale, wpust 12js9, rowek w piaście z większym luzem), nie ma powodu ich „ulepszać” przez dowolne zaostrzanie tolerancji. Częsty grzech: wpisywanie na rysunku 12H7, „żeby było lepiej”. W rzeczywistości oznacza to dłuższy czas obróbki, więcej pomiarów i często brak mierzalnego zysku dla funkcji połączenia.

Rozsądnie jest ustalić z technologiem standard zakładowy, np. dla większości typowych wałów przyjmować H9 na szerokość rowka, a tylko w szczególnych przypadkach (np. połączenia odwracalne pod cykle dużych obciążeń zmiennych) rozważać ciaśniejsze pasowania.

Dostosowanie tolerancji do procesu obróbki

Innej dokładności można się spodziewać po:

• rowku frezowanym standardowym frezem palcowym w jednym przejściu,
• rowku frezowanym frezem tarczowym na przeciągarce/frezarce poziomej,
• rowku wykonywanym przeciąganiem, dłutowaniem, szlifowaniem.

Jeżeli zakład wykonuje większość rowków fre­zo­wa­niem z niewielką liczbą przejść, klasy H7 na szerokość nie będą ekonomiczne. Lepsze jest H9 lub nawet H11, o ile pasowanie z wpustem na to pozwala. Dla obróbki szlifowaniem w produkcji masowej – odwrotnie, można zejść niżej, ale tam w grę wchodzi inny koszt wejścia (maszyny, oprzyrządowanie).

Mit: „CAM zawsze trafi w 0,01 mm, więc H7 nie jest problemem”. Maszyna może, ale narzędzie i mocowanie już niekoniecznie – zwłaszcza przy długich, smukłych frezach i trudnych materiałach. Utrzymywanie ciasnych tolerancji w takich warunkach wymaga dodatkowych przejść wykańczających, korekt kompensacji narzędzia i większej liczby pomiarów międzyoperacyjnych.

Tolerancje głębokości rowków – kiedy trzeba być dokładnym

Szerokość rowka zwykle dostaje więcej uwagi, ale głębokość też ma swój ciężar. Można wyróżnić kilka typowych przypadków:

• Rowki wpustowe – głębokość w wale i piaście wpływa na położenie osi wału względem współpracujących kół i sprzęgieł; dopuszczalne odchyłki są określone w normach i zazwyczaj nie wymagają superciasnych tolerancji (zakres rzędu dziesiątych milimetra wystarcza).
• Rowki pod pierścienie osadcze – zbyt mała głębokość może prowadzić do wyskakiwania pierścienia, zbyt duża – do kontaktu elementu z pierścieniem nie tam, gdzie trzeba. Tu przydaje się kontrolowana głębokość z tolerancją symetryczną lub jednostronną w kierunku „głębiej”.
• Rowki prowadzące – głębokość wpływa na sztywność prowadzonego elementu, ale zwykle można przyjąć bardziej „roboczą” tolerancję (np. ±0,1 mm), jeśli nie ma szczególnych wymagań geometrycznych.

Przy głębokości mit brzmi: „byle nie było za płytko, reszta się wybaczy”. W praktyce zarówno przesadna głębokość, jak i zbyt mała, potrafią skutecznie zepsuć pasowanie i obciążyć elementy w miejscach, gdzie nie były projektowane do pracy.

Zapisy tolerancji na rysunku kontra ustawienia w CAD

Częsty problem: w modelu CAD wymiar rowka ma wartość nominalną, a tolerancja jest schowana w ogólnym zapisie rysunku (np. „jeśli nie zaznaczono inaczej – ±0,1 mm”). Dla technologii oznacza to zgadywanie, czy dany rowek jest „normalny”, czy „krytyczny”.

Rozsądniejszy sposób to:

• dla rowków krytycznych (wpustowych, pod pierścienie, prowadzących o funkcji pozycjonującej) wpisać klasę tolerancji bezpośrednio przy wymiarze (np. 12H9, 3 +0,1/0),
• w modelu 3D posługiwać się nominalną wartością, ale metodą PMI (Product Manufacturing Information) albo notatką związaną z wymiarem dodać informację o tolerancji,
• dla rowków pomocniczych (np. pod wióry, kanały smarne) zostawić je pod tolerancją ogólną, co zdejmuje niepotrzebną presję z produkcji.

Jeżeli system CAD/CAM jest odpowiednio skonfigurowany, te informacje mogą przechodzić dalej do CAM w formie metadanych. Programista widzi wtedy od razu, które wymiary wymagają szczególnej uwagi przy doborze strategii obróbki i narzędzia, a które można traktować „roboczo”.

Geometria pod narzędzie – promienie, szerokości i głębokości rowków

Najlepsze pasowanie i najpiękniejsza zgodność z normą nie pomogą, jeśli kształt rowka jest zwyczajnie niewykonalny na dostępnych obrabiarkach. Geometria pod narzędzie to miejsce, w którym konstrukcja spotyka się z realiami produkcji.

Promienie w narożach – unikanie „matematycznych” kątów prostych

Rowek o przekroju idealnego prostokąta z ostrymi narożami w CAD wygląda estetycznie, ale frez palcowy zawsze zostawi promień równy swojemu promieniowi. Jeśli współpracujący element ma ostre krawędzie, zaczynają się kombinacje: podcinanie, dodatkowe narzędzia, ręczne dopiłowywanie.

Prostsze i tańsze rozwiązania:

• zdefiniować w rowku promień naroża zgodny z promieniem standardowego freza (np. frez Ø8 → promień 4 mm),
• jeżeli element współpracujący musi mieć prostą ścianę, wprowadzić w nim małe podcięcia odciążające (np. fazkę / niewielki promień), zamiast wymagać „matematycznego” kąta prostego w rowku,
• przy rowkach długich, głębokich – dobrać większy promień, który sztywniejszy, krótszy frez jest w stanie utrzymać bez drgań.

Mit: „im ostrzejszy narożnik, tym lepiej prowadzi”. W realnych warunkach ostre naroża są podatne na wyszczerbienia, mikropęknięcia i koncentrację naprężeń, a lekkie zaokrąglenia często poprawiają trwałość zarówno rowka, jak i współpracującego elementu.

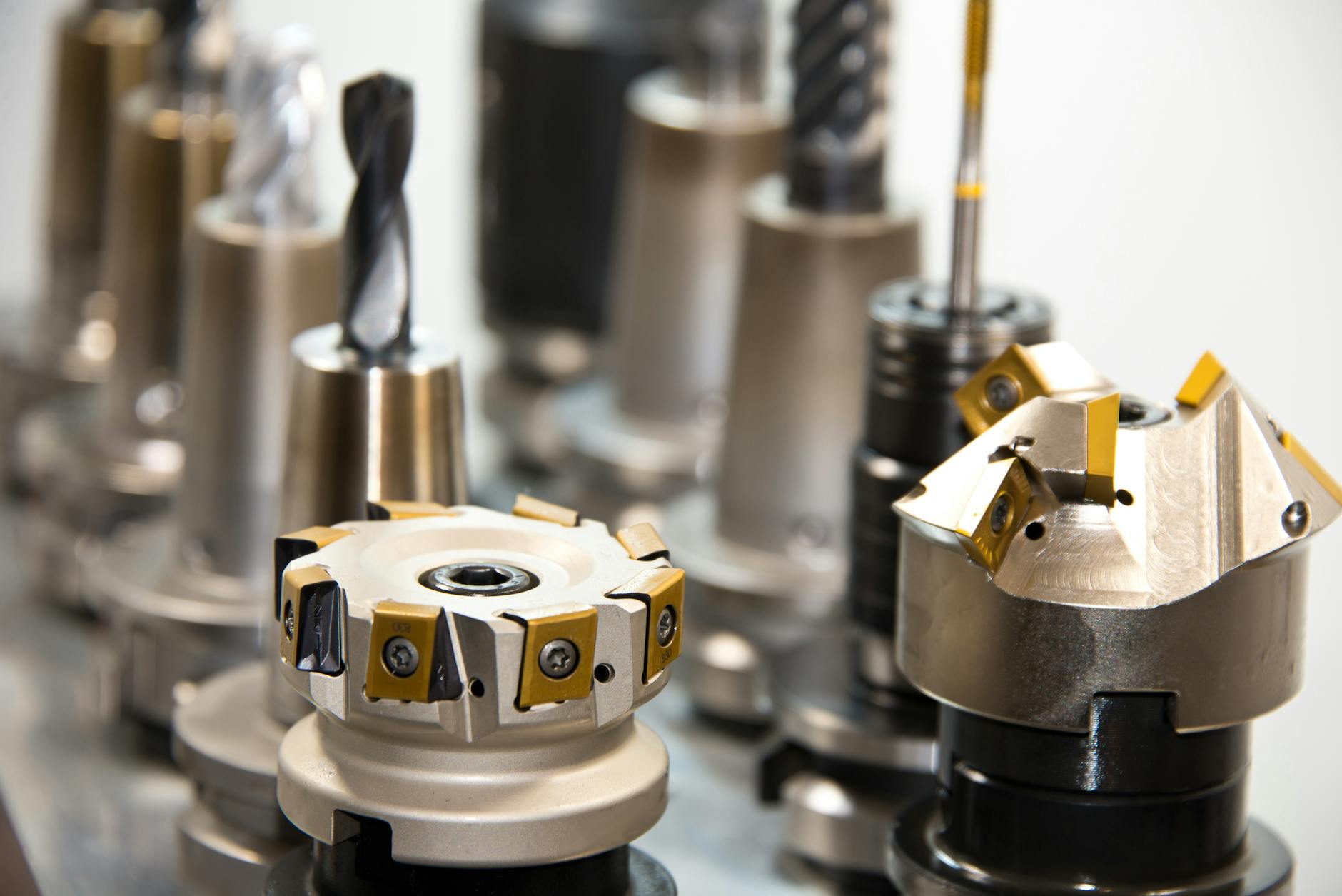

Szerokości rowków pod standardowe średnice narzędzi

Najprostsza reguła: szerokość rowka mnoży się przez liczbę frezów potrzebnych do jego wykonania. Rowek 8 mm wykonany frezem Ø8 to jedno przejście (plus ewentualne wykańczające). Rowek 7,3 mm – już kombinacja: frez Ø6 z kilkoma przejściami lub specjalny frez.

Dobrym nawykiem jest projektowanie szerokości jako:

• równej standardowej średnicy freza (6, 8, 10, 12, 16 mm itd.),
• lub wielokrotności małej średnicy z zamysłem wykonania rowka kilkoma równoległymi przejściami (np. rowek 24 mm: trzy przejścia frezem Ø8).

Jeżeli norma narzuca szerokość b (np. b=12 mm dla wpustu), sprawa jest prosta – dobieramy frez Ø12 i tolerancję dostosowaną do możliwości maszyny. Kłopotliwe są własne, „kreatywne” wymiary, które nie pasują do żadnego standardu narzędziowego, szczególnie jeśli nie ma mocnego uzasadnienia funkcjonalnego.

Głębokość i kształt dna – sztywność, chłodzenie, trwałość narzędzia

Przy ustalaniu głębokości rowka pierwszy odruch to „żeby weszło” – reszta mało kogo interesuje. Tymczasem każdy dodatkowy milimetr głębokości to dłuższy wysięg freza, większe ugięcia i gorsze odprowadzanie ciepła. W cienkich wałkach różnica między rowkiem 6 a 8 mm potrafi zaważyć na ugięciu całego elementu przy obróbce.

Bezpiecznym punktem wyjścia jest ograniczanie stosunku głębokości do szerokości do poziomu ok. 1,0–1,5 w obróbce frezowaniem palcowym. Głębsze rowki lepiej wykonywać etapami (np. wstępny „kanał” szerszym frezem, potem wykończenie), albo inną technologią – dłutowaniem lub przeciąganiem, gdy geometria i seria na to pozwalają.

Samo dno rowka nie musi być „idealnie płaskie”, jeśli nie współpracuje z innym elementem. Lekki promień w dnie, wynikający z geometrii freza, jest korzystny: zmniejsza koncentrację naprężeń i poprawia odpływ chłodziwa oraz wiórów. W wielu projektach spotyka się natomiast wymóg „dno płaskie, bez promienia” przy jednoczesnym frezowaniu narzędziem palcowym – to przepis na nieporozumienia z produkcją i niepotrzebne poprawki.

Typowe rozwiązania praktyczne to:

• akceptacja promienia w dnie jako naturalnego wyniku obróbki i niewymiarowanie go,
• zapis ogólny na rysunku, że promienie niewymiarowane w dnach rowków są dopuszczalne do wartości X,
• tylko w wyjątkowych przypadkach (np. współpraca z elementem o płaskim czole) planowe szlifowanie dna lub zastosowanie narzędzi o innej geometrii.

Mit brzmi: „im rowek głębszy, tym bezpieczniej trzyma wpust czy pierścień”. W praktyce nadmierna głębokość osłabia przekrój wału lub piasty i bywa przyczyną pęknięć zmęczeniowych w okolicy dna rowka, zwłaszcza przy obciążeniach zmiennych.

Rowki w pobliżu innych cech – unikanie konfliktu z wierceniami i fazami

Kolejny klasyk projektowy to rowek, który nachodzi na otwór, gwint, fazę lub inny rowek. Na ekranie wszystko się „przecina”, w stali wychodzą cienkie żebra, ostre przejścia i miejsca trudne do obróbki oraz pomiaru.

Przed ustaleniem szerokości i położenia rowka dobrze jest przeanalizować otoczenie: otwory pod śruby dociskowe, kanały smarne, podcięcia technologiczne. Zasada zdroworozsądkowa – jeśli rowek musi przechodzić przez otwór, ustalić sekwencję operacji i odpowiednio dobrać fazy oraz promienie tak, by nie pozostawiać cienkich, łamliwych fragmentów materiału.

W praktyce sprawdza się kilka prostych zabiegów:

• minimalna odległość krawędzi rowka od krawędzi otworu/gwintu, jeśli tylko geometria na to pozwala,
• zmiana kierunku wprowadzania narzędzia (najpierw otwór, potem rowek lub odwrotnie) tak, aby unikać „szarpania” krawędzi gotowych otworów,
• zastąpienie jednego szerokiego rowka dwoma węższymi, jeśli przez środek przechodzi krytyczny otwór lub kanał.

Sprzeczne oczekiwanie bywa takie: „frezarka sobie poradzi, przecież to tylko CAD-owa geometria”. Rzeczywistość: operator dostaje detal, w którym frez wpada w cienką ściankę między rowkiem a otworem, powstają drgania, wyszczerbienia i problem z utrzymaniem wymiaru – a na koniec ktoś się dziwi, że powtarzalność jest słaba.

Rowki przelotowe i nieprzelotowe – podejścia narzędzia i martwe strefy

Rowki przelotowe są z punktu widzenia obróbki znacznie prostsze: jest miejsce na najazd i wyjazd freza, wióry mają drogę ucieczki, a dno nie tworzy martwego narożnika. Przy rowkach zaślepionych pojawia się temat zagłębiania narzędzia, minimalnego promienia w dnie oraz ewentualnej konieczności dodatkowego podtoczenia.

Przy projektowaniu rowków nieprzelotowych warto uwzględnić:

• zapewnienie odcinka na „rozbiegówkę” – kilka milimetrów, w których narzędzie może spokojnie wyjść z pełnego skrawania,
• promień w przejściu dna w ściankę, pozwalający na pracę freza bez przeciążenia naroża,
• rzeczywistą długość części roboczej dostępnych frezów przy zadanej średnicy; program CAM może teoretycznie wygenerować trajektorię, ale realne narzędzie może już nie istnieć w magazynie.

Prostym sposobem na odciążenie trudnych rowków jest wprowadzenie dodatkowego, lokalnego pogłębienia (mały otwór wiercony lub kieszeń frezowana), które staje się strefą wejścia/wyjścia narzędzia. Produkcja często robi to „na własną rękę”; lepiej zaplanować taki detal na etapie konstrukcji i zaznaczyć go na rysunku jako dopuszczalną modyfikację.

Rowki w cienkościennych elementach – walka ze sprężystością

Cienkościenne piasty, tuleje czy obudowy szczególnie boleśnie reagują na nieprzemyślane rowki. Nawet dobrze zaprojektowana szerokość i promień nie pomoże, jeśli ściana po drugiej stronie ma kilka milimetrów i zaczyna „oddychać” pod naciskiem freza.

Tu ważne jest łączenie geometrii z technologią. Konstruktor, znając grubość ścianki i przewidywany typ mocowania, może:

• przesunąć rowek bliżej środka ścianki, by zachować równomierną grubość materiału po obu stronach,
• zmniejszyć głębokość lub podzielić ją na dwa rowki o mniejszym przekroju, jeśli funkcja na to pozwala,
• dopuścić niewielkie „odciążenia” (np. okna, kieszenie) sterujące rozkładem naprężeń zamiast jednego ostrego nacięcia.

Często pojawia się przekonanie, że „piasta i tak się ściska śrubami, więc sztywność się wyrówna”. Obróbka odbywa się jednak na nieściśniętym elemencie, a sprężyste ugięcia pod frezem przekładają się na realne błędy wymiarowe i kształtowe rowka, których nie skompensuje żaden CAM.

Standardyzacja rowków w rodzinach części – mniej unikalnych problemów

W wielu firmach ten sam wał czy piasta występuje w kilkunastu odmianach: różne długości, inne otwory, zmienny sposób mocowania. Jeżeli przy każdej odmianie zmieniają się także wymiary rowków, powstaje chaos narzędziowy i pomiarowy – każde zlecenie wymaga nowego ustawienia, nowych narzędzi, nowych przyrządów kontrolnych.

Rozsądne podejście to ujednolicanie:

• szerokości i głębokości typowych rowków wpustowych dla całej rodziny części,
• położeń osiowych (np. zawsze w odniesieniu do tej samej bazy czołowej),
• klas tolerancji – np. „rodzina A: rowki H9, rodzina B: rowki H11”.

Takie podejście przekłada się na prostsze biblioteki operacji w CAM i powtarzalne przyrządy pomiarowe. Mit mówi, że „dopieszczony projekt to każdy detal dopasowany indywidualnie”. Rzeczywistość produkcyjna premiuje spójność: te same wymiary, te same narzędzia, te same procedury kontroli – mniejsza szansa na pomyłki, krótszy czas przezbrojenia.

Modelowanie rowków w CAD a ścieżki CAM – jak nie utrudniać programiście życia

Model 3D z punktu widzenia projektanta jest „geometrycznie poprawny”, ale niekoniecznie „obróbkowy”. Programista CAM widzi każde wcięcie, każdą kieszeń i każdą fazę jako dodatkowy ruch narzędzia, dodatkową operację, kolejny przejazd.

Przy rowkach pomaga kilka prostych zasad modelowania:

• stosowanie pełnych, regularnych profili (prostokąt + promienie), zamiast przypadkowych kombinacji łuków i segmentów, które utrudniają generowanie stabilnych ścieżek,
• unikanie zbędnych mikrofaz i mikrozaokrągleń na krawędziach rowków – w większości przypadków i tak powstaną „same” z promienia narzędzia, zamiast tego lepiej ogólnie określić jakość krawędzi (np. ostre, bez gratu),
• logiczne grupowanie rowków o tych samych parametrach, tak aby można było opracować jedną strategię CAM dla wielu cech.

Dobrą praktyką jest też modelowanie rowków o szerokości odpowiadającej nominalnej średnicy narzędzia, zamiast „matematycznego” wymiaru wynikającego z obliczeń. Jeśli ktoś wpisze w modelu 9,85 mm, CAM i tak będzie korzystał z freza Ø10 i korygował przejazd – a produkcja będzie się mierzyć z trudną do utrzymania szerokością, narzuconą bez istotnej potrzeby funkcjonalnej.

Rowki pod obróbkę wieloosiową – kiedy 5 osi naprawdę ma sens

Rowki na powierzchniach skośnych, walcach mimośrodowych czy kształtowych piastach skłaniają do użycia centrów 5-osiowych. Sama dostępność maszyny nie oznacza jednak, że każdy skomplikowany rowek jest dobrym pomysłem. Wieloosiowa obróbka ułatwia dostęp do trudno położonych miejsc, ale komplikuje programowanie, zwiększa ryzyko kolizji i wydłuża czas przygotowania produkcji.

Jeżeli rowek ma funkcję typowo prowadzącą czy wpustową, najpierw warto zadać pytanie, czy nie można:

• przenieść rowka w miejsce dostępne z osiami liniowymi (np. prosty rowek na walcu zamiast spiralnego),
• zastosować dodatkowej operacji na prostszej maszynie (np. dłutowanie w uchwycie zamiast 5-osiowego frezowania),
• podzielić funkcję na dwa prostsze rowki w innych płaszczyznach, które da się obrobić bez jednoczesnego pochylania i obracania osi.

Mit: „skoro mamy 5 osi, to projekt może być dowolnie skomplikowany”. W rzeczywistości sensowna konstrukcja wciąż polega na redukowaniu zbędnej złożoności – maszyna wieloosiowa powinna skracać proces, a nie ratować projekt, który jest niepotrzebnie „fantazyjny”.

Rowki jako element strategii mocowania – myślenie odwrotne

Rowek kojarzy się głównie z funkcją montażową, ale bywa też świadomie wykorzystywany jako pomoc w mocowaniu podczas obróbki kolejnych operacji. Prosty przykład to płytki rowek na obwodzie, w który wchodzą szczęki uchwytu lub specjalne łapki – pozwala to powtarzalnie bazować detal bez dodatkowego oprzyrządowania.

Tego typu „funkcyjne” rowki można przewidzieć już na etapie projektu, tak by później nie dorabiać prowizorycznych podcięć na produkcji. Dobrze zdefiniowany rowek pomocniczy:

• ma wymiary zgodne z dostępnymi szczękami lub elementami mocującymi,
• po obróbce końcowej jest poza strefą pracy elementu lub można go łatwo zamaskować (np. pod uszczelnieniem lub pierścieniem),
• nie osłabia krytycznych przekrojów – jego funkcja technologiczna nie koliduje z funkcją wytrzymałościową części.

Takie projektowanie „od mocowania” rzadko bywa standardem, a szkoda. Jeden przemyślany rowek technologiczny potrafi skrócić ustawianie detalu o kilkanaście minut na każdej sztuce – co przy seriach powtarzalnych szybko przekłada się na realne oszczędności.
