Złote zasady lead-in i lead-out w 2.5D dla stali i aluminium

Po co w ogóle myśleć o lead-in i lead-out w 2.5D

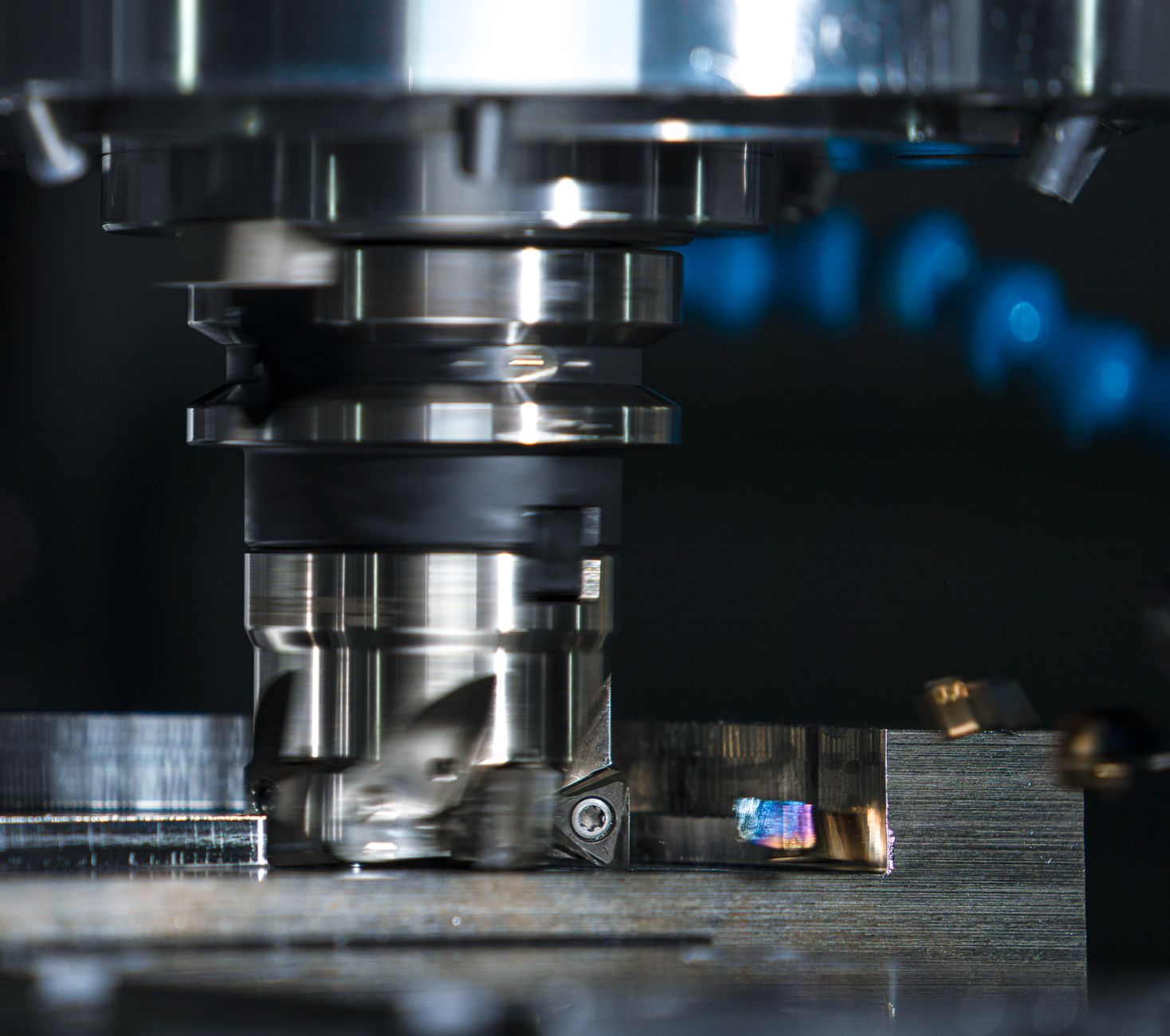

Przy obróbce 2.5D większość problemów nie bierze się z „głównej” części ścieżki, ale właśnie z momentu, gdy frez wchodzi i wychodzi z materiału. Uderzenie w pełnym kontakcie, nagły skok obciążenia, wyrwanie naroża przy wyjściu z konturu – to typowe skutki źle ustawionych lead-in i lead-out, które później widać jako przypalenia, ślady po wejściu narzędzia czy ukruszone krawędzie.

Różnica między ścieżką, która „jakoś działa”, a ścieżką, która działa powtarzalnie, cicho i bez stresu operatora, to w dużej mierze właśnie dopracowane podejścia i odejścia. Dobrze ustawione wejście narzędzia 2.5D stabilizuje obciążenie wrzeciona, poprawia odprowadzenie wióra i pozwala trzymać agresywniejsze parametry robocze bez strachu o narzędzie. Eleganckie wyjście narzędzia z materiału zmniejsza ryzyko zadziorów, odkształceń cienkich ścianek i nieplanowanych śladów na gotowej powierzchni.

Przy pryzmatach – kieszeniach, konturach, rowkach – błędne ustawienie wejścia jest jedną z głównych przyczyn:

• ukruszeń freza przy narożach,
• przypaleń na początku ścieżki,
• dławienia się maszyny przy pierwszym zanurzeniu,
• wygięcia lub „wciągnięcia” cienkich ścianek przy wyjściu narzędzia.

Przykład z praktyki: ten sam kontur w stali C45, ten sam frez i parametry. W pierwszej wersji ścieżki frez schodzi na pełną głębokość i od razu wchodzi w kontur „na ostro”, liniowo, z szerokością skrawania bliską 100%. Wrzeciono dostaje mocny pik obciążenia, pojawia się charakterystyczny „pisk” przy wejściu, na powierzchni widać ślad i delikatne przypalenie. W drugiej wersji – wejście łagodnym łukiem, tangencjalnie do konturu, z nieco zmniejszonym posuwem na odcinku wejścia. Dźwięk obróbki jest równy, wiór krótszy i równomierny, a po wejściu nie ma praktycznie żadnego śladu. To dokładnie ta sama geometria, różni się tylko lead-in.

Dla produkcji seryjnej oznacza to ogromną różnicę: mniej przestojów na wymianę narzędzi, mniej poprawek ręcznych i mniejsze napięcie po stronie operatora, który nie musi co chwilę „wyciszać” programu korektami z pulpitu, żeby maszyna nie „szarpała” przy starcie.

Podstawy lead-in i lead-out w ścieżkach 2.5D

Co to jest lead-in i lead-out, a co nim nie jest

Lead-in to kontrolowana faza wejścia freza w materiał, która przechodzi płynnie w ruch roboczy. Lead-out to analogiczna faza wyprowadzania narzędzia z materiału na końcu tej ścieżki. Obie te fazy są częścią roboczej trajektorii – frez skrawa, ale w warunkach stopniowo zmieniającego się obciążenia.

Warto odróżnić lead-in / lead-out od innych typów ruchów:

• Naddatek – zapas materiału pozostawiony na półwykańczanie i wykańczanie; nie jest ruchem narzędzia, lecz parametrem geometrii ścieżki.
• Dojścia szybkie (G0) – ruch bez skrawania, wykorzystywany do przejść między operacjami lub różnymi poziomami.
• Przeloty – ruchy w powietrzu nad detalem, które nie powinny mieć kontaktu z materiałem.

Lead-in i lead-out są ruchem z posuwem roboczym (lub jego częścią), ale z inną geometrią (łuki, rampy, spirale) niż główna ścieżka obróbcza. Ich zadaniem jest rozłożenie w czasie momentu „wbicia się” narzędzia w materiał i „wyciągnięcia go” z cięcia, tak by nie robić tego natychmiast i w pełnym kontakcie.

Najczęstsze typy wejść i wyjść w 2.5D

W ścieżkach 2.5D (frezowanie kieszeni, konturów, rowków, planowanie) najczęściej stosuje się kilka podstawowych wariantów lead-in i lead-out:

• Wejście / wyjście liniowe – prosta linia, najczęściej pod kątem do konturu, czasem jedna oś na raz (np. sama X lub Y).
• Wejście / wyjście łukowe – łuk kołowy, który stopniowo wprowadza ostrze w pełny kontakt ze ścianką lub dnem.
• Wejście / wyjście tangencjalne – łuk wychodzący dokładnie stycznie do konturu, bez ostrego załamania trajektorii.
• Rampowanie liniowe – wejście po prostej, ale pod kątem do płaszczyzny XY, z jednoczesnym zagłębianiem w osi Z.
• Rampowanie helikalne (spiralne) – wejście po spirali, gdzie narzędzie jednocześnie porusza się po okręgu i stopniowo obniża w Z.

Wszystkie te typy można łączyć z redukcją posuwu, ograniczeniem szerokości skrawania (ap) lub głębokości (ae) tylko na odcinku wejścia i wyjścia. W wielu systemach CAM dostępne są osobne parametry „feed reduction on entry/exit” albo „entry feed factor”, dzięki którym można mieć agresywne posuwy na środkowej części ścieżki i łagodniejsze na lead-in / lead-out.

Związek lead-in/out z posuwem, prędkością skrawania i szerokością cięcia

Wejścia i wyjścia nie istnieją w próżni – zawsze działają w kontekście doboru parametrów skrawania. Nawet najładniejszy łuk wejścia nie uratuje sytuacji, jeśli frez wchodzi w stal narzędziową z parametrami typowymi dla aluminium i do tego na pełną szerokość.

Przy ustawianiu lead-in i lead-out kluczowe są:

• Posuw na ostrze (fz) – na odcinku wejścia i wyjścia można bezpiecznie zejść do 30–70% wartości roboczej, żeby „rozbujać” wiór i wrzeciono bez szarpnięcia.
• Szerokość skrawania (ae) – wejście ustawione tak, aby narzędzie nie wchodziło od razu w 100% szerokości, ale np. od 20–40% i dopiero po łuku dochodziło do zadanej wartości, znacząco obniża pik obciążenia.
• Głębokość skrawania (ap) – przy bardzo agresywnych ap (np. frezowanie trochoidalne, HEM) rampowanie liniowe lub spiralne z małym kątem wejścia umożliwia utrzymanie tej samej prędkości skrawania bez zabijania freza przy pierwszym dotknięciu materiału.
• Prędkość obrotowa (vc) – zwykle nie zmienia się istotnie na lead-in / lead-out, ale przy bardzo niepewnych mocowaniach można ją na starcie nieco obniżyć, jeśli CAM lub sterowanie to umożliwia.

W praktyce często wystarczy drobna modyfikacja: skrócić prosty lead-in, dodać mały łuk, zmniejszyć posuw na wejściu o połowę i delikatnie odsunąć start od gotowego konturu, żeby zniknęły ślady po wejściu i dławienie się na początku.

Jak czytać lead-in i lead-out na podglądzie ścieżki CAM

Podgląd ścieżek w CAM potrafi być mylący. Na ekranie widać ładny, gładki łuk, a na maszynie – głośne „kopnięcie” przy wejściu. Żeby tego uniknąć, dobrze jest patrzeć na podgląd ścieżki narzędzia pod konkretnym kątem:

• Skala – mocno powiększyć obszar wejścia i wyjścia. Detale rzędu 0,5–1 mm na ekranie w skali całego detalu bywają niewidoczne.
• Rzeczywiste wymiary – porównywać długość i promień lead-in do średnicy freza. Łuk o promieniu 0,5 mm przy frezie 10 mm będzie prawie jak wejście „na ostro”.
• Kierunek ruchu i kolejność – sprawdzić, czy frez nie wykonuje niepotrzebnych małych nawrotów przy samym wejściu, co może powodować drgania.
• Kolorowanie posuwów – jeśli CAM potrafi pokazać różne kolory dla różnych feedów, łatwo widać, czy faktycznie odcinek wejścia ma ograniczony posuw, czy tylko tak się wydawało w ustawieniach.

Na podglądzie warto ignorować detale, które i tak nie mają wpływu na wejście / wyjście, np. szybkie przejazdy nad detalem czy drobne zmian kierunku w bezpiecznej odległości od konturu. Skupienie na kilkumilimetrowej strefie otoczenia konturu lub dna kieszeni daje dużo więcej informacji niż oglądanie całej ścieżki na raz.

Wpływ materiału: różnice między stalą a aluminium

Zachowanie wióra i ryzyko przyklejania w aluminium

Stal i aluminium zachowują się podczas skrawania zupełnie inaczej. W stali wiór jest zwykle twardszy, łamliwy, krótszy (przy dobrych parametrach i odpowiedniej geometrii freza), a materiał nie ma tendencji do intensywnego „klejenia” się do ostrza. W efekcie nagły, agresywny lead-in daje natychmiastowy wzrost siły skrawania, ale niekoniecznie biegnie za tym tak duże ryzyko przyklejenia materiału do krawędzi.

Aluminium, szczególnie miękkie stopy odlewnicze i plastyczne gatunki serii 5xxx i 6xxx, potrafi natomiast:

• intensywnie przyklejać się do ostrza przy zbyt małej prędkości skrawania lub złym chłodzeniu,
• generować długie, ciągnące się wióry, jeśli geometria freza lub parametry nie sprzyjają łamliwości wióra,
• „napychać się” w rowki wiórowe przy ciężkim wejściu w pełnym kontakcie.

Przy ostrym, prostym wejściu w aluminium, na pełną szerokość i głębokość, wiór od początku jest długi i gruby, a frez dostaje jednorazowo pełne obciążenie. W połączeniu z nieoptymalnym chłodzeniem (np. tylko minimalne smarowanie, słaba dysza) bardzo szybko pojawia się przyklejony „kołnierz” materiału na krawędzi. Efekt: drastyczny spadek jakości powierzchni, wzrost temperatury i przyspieszone zużycie freza.

Dlatego w aluminium często bezpieczniej jest stosować łagodniejsze, bardziej „rozciągnięte” lead-in i lead-out, które pozwalają wprowadzić frez w skrawanie stopniowo i dają czas chłodziwu na zrobienie swojej roboty.

Rodzaje stali a agresywność lead-in i lead-out

Pod pojęciem „stal” kryje się bardzo szeroka grupa materiałów: od zwykłych stali konstrukcyjnych typu S235, przez ulepszane cieplnie C45, aż po stale nierdzewne i żarowytrzymałe. Każda grupa znosi inną „agresję” wejścia i wyjścia.

• Stale konstrukcyjne niestopowe (S235, S355) – stosunkowo miękkie, podatne na „smarowanie”, dość tolerancyjne na prosty, krótszy lead-in, zwłaszcza przy frezach z ostrą geometrią i chłodzeniu cieczą.
• Stale ulepszane cieplnie (np. C45 po ulepszeniu) – twardsze, bardziej ścierne; lepiej stosować łukowe lub tangencjalne wejścia i wyjścia, by uniknąć udaru na krawędziach narzędzia.
• Stale nierdzewne – trudnoskrawalne, z tendencją do utwardzania zgniotowego. Agresywne, krótkie wejście może lokalnie utwardzić materiał i pogorszyć warunki kolejnych przejść; zalecane łagodne lead-in na mniejsze ae, z kontrolą temperatury.

Przy stalach nierdzewnych i narzędziowych agresywne „wbicie się” narzędzia bez odpowiedniego lead-in często skutkuje mikroukru-szeniami na krawędzi skrawającej. To z kolei pogarsza jakość powierzchni i przyspiesza zużycie na całej długości pracy freza. Lepiej poświęcić kilka dziesiątych sekundy na łagodniejszy lead-in niż skracać żywotność narzędzia o kilkadziesiąt procent.

Sprężystość materiału i cienkie ścianki przy wyjściu z konturu

W aluminium i cienkościennych detalach stalowych szczególnie wrażliwa jest faza wyjścia freza z materiału. Wyjście na prostą, pod kątem, w rejonie cienkiej ścianki może spowodować jej lokalne ugięcie, a w efekcie pozostawienie grubszej „łuski” materiału lub nawet widoczne wygięcie konturu.

Aluminium jest znacznie bardziej sprężyste niż klasyczne stale konstrukcyjne. To oznacza, że cienkie żebra, listwy czy ścianki przy wyjściu z konturu:

• mogą się uginać pod naciskiem freza przy ostatnich stopniach kontaktu,
• po odciążeniu „odbijać” się sprężyście, zostawiając nadwymiar lub zadzior,
• w skrajnych przypadkach – rezonować i wpadać w drgania, powodując falowanie powierzchni.

W takiej sytuacji lead-out powinien:

• być możliwie tangencjalny do konturu, bez gwałtownej zmiany kierunku,

Kontrola lead-out przy cienkich ściankach i żebrach

Przy cienkich żeberkach w aluminium i stali dobrze widać, jak duży wpływ ma nawykowe „machnięcie ręką” na lead-out. Kilka drobnych korekt potrafi całkowicie zlikwidować odginanie ścianki i brzydkie zadziory.

Przy ustawianiu wyjścia z konturu w takich miejscach sprawdza się kilka zasad praktycznych:

• Odejście po łuku na zewnątrz materiału – zamiast kończyć ruch dokładnie na krawędzi, ścieżkę lepiej przeciągnąć o 0,2–0,5 mm poza kontur i dopiero tam wyprowadzić łuk lead-out. Nacisk narzędzia „schodzi” z cienkiej ścianki w stronę powietrza.
• Stopniowe zmniejszanie ae – wyobrażenie sobie wyjścia jako „wygaszania” szerokości skrawania pomaga. CAM-owo można to zrealizować łukiem, który stopniowo wyprowadza ostrza z kontaktu, zamiast jednego, ostrego cięcia w bok.
• Redukcja posuwu tylko na ostatnich milimetrach – nie trzeba spowalniać całej ścieżki. Często wystarczy 20–30% feedu na ostatnich 1–2 mm przed wyjściem, żeby nie „pchnąć” ścianki za mocno.

W aluminium, zwłaszcza przy detalach formowych z gęstą siatką żeber, dobrze sprawdza się podejście: pełny posuw na większości konturu, delikatne spowolnienie i miękki łuk lead-out tylko przy miejscach, gdzie żebro ma najmniejszy przekrój.

Różnice w podejściu do lead-out w stali i aluminium

Przy stalach masywniejszych, z grubymi ściankami, priorytetem jest często żywotność narzędzia i brak mikroukruszeń przy wyjściu. W aluminium mocniej wychodzi na pierwszy plan jakość krawędzi i brak odgięcia.

• W stali lead-out warto prowadzić tak, by nie generować nagłych skoków obciążenia na pojedynczych ostrzach. Tangencjalne wyjścia i łagodne łuki są tu głównymi sprzymierzeńcami. Przy obróbce form lub detali precyzyjnych lepiej unikać gwałtownych, krótkich łuków o małym promieniu.
• W aluminium ważniejsze jest „nie szarpnąć” cienką geometrią. Nawet jeśli materiał „wybacza” ostrzejsze ruchy narzędzia, cienka ścianka już nie. Dłuższy, spokojny lead-out, czasami połączony z minimalnym naddatkiem na późniejsze wykończenie, pozwala utrzymać tolerancję i estetykę krawędzi.

Dlatego w jednym projekcie CAM na te same kształty, ale różne materiały, często opłaca się przygotować dwa warianty: stalowy – bardziej kompaktowy, i aluminiowy – z dłuższymi, łagodniejszymi wyjściami z konturu.

Typy lead-in w praktyce 2.5D – kiedy co wybrać

Prosty lead-in – kiedy wystarczy najprościej

Prosty, liniowy lead-in budzi najwięcej obaw, bo intuit yjnie kojarzy się z udarem narzędzia. W wielu sytuacjach jednak sprawdza się bardzo dobrze, pod warunkiem, że jest świadomie ustawiony.

Przykładowe sytuacje, w których prosty lead-in działa bez problemów:

• Miękka stal konstrukcyjna lub aluminium przy niewielkiej głębokości skrawania i ograniczonym ae (np. 20–30% średnicy freza).
• Obróbka zgrubna, gdzie kluczowy jest czas, a powierzchnia po tym przejściu i tak będzie „sprzątana” przejściem wykańczającym.
• Pełne kieszenie, w których startujesz w już odwierconym otworze lub wcześniejszym gnieździe, a prosty lead-in służy tylko do „włączenia” obwodu.

Jeśli pojawia się obawa przed liniowym wejściem, dobrą praktyką jest:

• przesunięcie punktu startowego o 0,5–1 mm od finalnego konturu i zostawienie małego naddatku do późniejszego dokończenia,
• redukcja posuwu na prostej wejścia do 50–70% i pełny posuw dopiero po dojściu do stałego kontaktu,
• skrócenie samej prostej do minimum potrzebnego, zamiast „bezpiecznego” kilku-milimetrowego najazdu w pełnym kontakcie.

Łukowy lead-in – kompromis między delikatnością a czasem

Łukowe wejście to w 2.5D zwykle najbardziej uniwersalne rozwiązanie. Narzędzie wchodzi w materiał stopniowo, a jednocześnie nie wydłuża się dramatycznie czas cyklu.

Łukowe lead-in jest szczególnie korzystne, gdy:

• obrabiany materiał to stal ulepszana, nierdzewna lub aluminium o podwyższonej wytrzymałości,
• frezy mają wysoką cenę jednostkową (np. frezy węglikowe specjalne), a chcesz ograniczyć ryzyko wyszczerbienia przy starcie,
• zależy Ci na ładnej powierzchni startu konturu, bez widocznego śladu wejścia.

Przy doborze promienia łuku praktycznym punktem odniesienia jest średnica freza. Zbyt mały promień (np. 0,3–0,5 mm dla freza 10 mm) w praktyce przypomina wejście „na ostro”. Dużo lepiej sprawdzają się promienie rzędu 0,5–1,0×D, szczególnie w aluminium i stalach twardszych.

W wielu CAM-ach można też ustawić kąt wejścia po łuku. Przy większym kącie (np. 90°) frez szybko osiąga pełny kontakt, przy mniejszym (np. 30–45°) przejście jest dłuższe, ale jeszcze łagodniejsze. Przy wątpliwych mocowaniach lub cienkich ściankach lepsze są mniejsze kąty.

Tangencjalny lead-in po konturze

Tangencjalne wejście polega na tym, że ścieżka „dosuwa się” do konturu po łuku lub prostej, tak aby w miejscu pełnego kontaktu narzędzie poruszało się już dokładnie po docelowej trajektorii. Z zewnątrz wygląda to jak dodatkowy odcinek ścieżki przed początkiem faktycznego konturu.

Taki typ lead-in jest bardzo użyteczny, gdy:

• obrobione mają być kontury o wysokich wymaganiach wymiarowych, a trzeba uniknąć jakiegokolwiek „dobicia” w punkcie startu,
• kontur znajduje się blisko krawędzi półfabrykatu i nie ma miejsca na klasyczny, szeroki łuk wejściowy,
• proces ma być powtarzalny przy produkcji seryjnej – łatwiej wtedy ustabilizować zużycie narzędzia.

W stali tangencjalne wejście zmniejsza pik obciążenia na pierwszych setnych milimetra skrawania, co bywa szczególnie ważne przy frezach o większej średnicy. W aluminium ułatwia uzyskanie niewidocznego łączenia między początkiem a końcem konturu, co przy częściach estetycznych ma duże znaczenie.

Rampowanie liniowe i helikalne jako lead-in w 2.5D

Chociaż rampowanie kojarzy się bardziej z 3D, w 2.5D często jest używane w roli rozbudowanego lead-in. Zamiast wchodzić na docelową głębokość jednym ruchem w dół, narzędzie zjeżdża w Z w trakcie poruszania się po krótkim odcinku ścieżki.

Rampowanie liniowe sprawdza się, gdy:

• kieszeń jest względnie otwarta, a dostęp w osi Z jest ograniczony (np. długi wysięg freza, ryzyko drgań przy pełnym wejściu),
• chcesz uniknąć pełnego wiercenia startowego, ale materiał jest zbyt twardy na wejście pionowe,
• pracujesz w stali o podwyższonej twardości, gdzie pionowe „wbicie” mocno skraca żywotność narzędzia.

Rampowanie helikalne (spiralne) pełni podobną funkcję, ale zamiast prostej, narzędzie porusza się po okręgu. Jest to szczególnie przydatne w aluminium i stalach przy HEM/trochoidalnym podejściu, gdzie zależy Ci na stałym obciążeniu i dużym ap.

Kluczowe jest dobranie kąta rampy. Zbyt stromy kąt powoduje, że narzędzie zachowuje się jak przy wierceniu – obciążenie w osi Z rośnie drastycznie. Zbyt płaski – niepotrzebnie wydłuża czas. Dobrym punktem startu są niewielkie kąty rzędu kilku stopni, a dalszą optymalizację najlepiej oprzeć na kilku krótkich próbach na maszynie.

Typy lead-out – jak elegancko wyjść z materiału

Proste wyjście – kiedy nie robić z tego problemu

Najprostszy lead-out to wyprowadzenie narzędzia prosto w bok lub wzdłuż konturu i nagłe zakończenie skrawania. Wbrew obawom, w wielu sytuacjach taki wariant jest absolutnie wystarczający.

Dobrze działa, gdy:

• detal ma masywne ściany, które nie ugną się od ostatniego „pchnięcia”,
• obrabiasz stal konstrukcyjną lub wytrzymałe stopy aluminium z zapasem sztywności konstrukcji,
• to tylko przejście zgrubne, po którym i tak nastąpi przejazd wykańczający innym narzędziem lub innymi parametrami.

Żeby proste wyjście nie zostawiało brzydkiego śladu, pomaga skrócenie jego długości i cyfrówka posuwu na ostatnich milimetrach, bez zmiany reszty ścieżki. To prosta korekta, a w praktyce eliminuje charakterystyczny „ząbek” na końcu konturu.

Łukowy lead-out – miękkie odklejenie freza od materiału

Łukowe wyjście to odpowiednik łagodnego „oderwania” narzędzia od krawędzi. Zamiast przestać ciąć w jednym punkcie, frez stopniowo redukuje kontakt, aż w końcu wychodzi w powietrze.

Takie rozwiązanie poprawia sytuację szczególnie przy:

• konturach z widoczną linią końca, gdzie estetyka ma znaczenie (np. elementy widoczne dla klienta),
• stalach hartowanych i nierdzewnych, gdzie nagły koniec skrawania potrafi powodować mikropęknięcia na krawędzi narzędzia,
• aluminium o cienkich przekrojach, by ograniczyć sprężyste odgięcie ścianki na samym końcu ruchu.

Promień łuku lead-out można często dobrać podobnie jak przy łukowym lead-in. Jeśli łuk ma zbyt mały promień, efekt jest niewielki. Przy większych promieniach siły skrawania spadają spokojniej, a narzędzie nie doświadcza nagłego „uwolnienia” z materiału.

Tangencjalny lead-out po konturze

Tangencjalne wyjście, czyli opuszczenie konturu po łagodnym łuku lub prostej stycznej, jest lustrzanym odbiciem tangencjalnego wejścia. Sprawdza się wszędzie tam, gdzie starasz się ukryć koniec linii skrawania.

W praktyce:

• przy detalach formowych pozwala uzyskać równomierną fakturę na całym obwodzie,
• przy konturach zamkniętych pomaga „schować” punkt końcowy w mało widocznym miejscu,
• w aluminium redukuje ryzyko wyrwania ostatnich mikrowiórów z krawędzi, co widać szczególnie pod światło.

W stalach twardszych dodatkową korzyścią jest bardziej równomierny rozkład zużycia freza – krawędzie nie dostają jednego, brutalnego impulsu na końcu ścieżki, lecz obciążenie wygasa w czasie.

Lead-out z redukcją głębokości skrawania

Ciekawym wariantem, rzadziej używanym w prostych projektach 2.5D, jest wyjście, przy którym narzędzie stopniowo „wypływa” w osi Z. To coś w rodzaju mini-rampy skierowanej ku górze, użytej na ostatnich milimetrach konturu lub dna.

Takie rozwiązanie ma sens, gdy:

• detal jest wrażliwy na lokalne odkształcenia (cienkie dno kieszeni, cienkie ścianki),
• pracujesz w materiałach utrudniających łamanie wióra, a chcesz uniknąć „podwinięcia” ostatniego wióra przy wyjściu,
• masz obawy co do stabilności mocowania – stopniowe zmniejszenie ap przy wyjściu zmniejsza ryzyko drgań i odpuszczenia imadła.

Nie każdy CAM oferuje taki typ lead-out wprost. Czasami trzeba go zasymulować osobną, krótką ścieżką z malejącą głębokością. Przy bardziej wymagających detalach z aluminium taka „zabawa” często zwraca się lepszą jakością powierzchni i mniejszym ryzykiem odkształceń.

Wyjście poza materiał – kiedy „przestrzelić” kontur

Silnym narzędziem w 2.5D jest świadome wyprowadzenie ścieżki nieco dalej niż faktyczny detal. Brzmi kontrintuicyjnie, ale pozwala przenieść krytyczny moment oderwania narzędzia poza obszar istotny wymiarowo i estetycznie.

Typowe zastosowania to:

Świadome „przestrzelenie” w stali i aluminium

Przesunięcie punktu wyjścia poza realny kontur budzi zwykle dwie obawy: stratę czasu i ryzyko kolizji z uchwytami. Da się to jednak dobrze opanować, jeśli spojrzysz na to jak na inwestycję w jakość krawędzi, a nie „zbędny dodatek”.

W stali konstrukcyjnej i ulepszonej cieplnie rozsądne jest przesunięcie wyjścia o kilka średnic narzędzia. Daje to komfort pełnego odciążenia freza już poza detalem, szczególnie przy głębokich konturach. W aluminium zwykle wystarcza krótsze „przestrzelenie” – materiał jest miększy, a problemem jest głównie estetyka krawędzi, nie sztywność.

Praktyczne podejście może wyglądać tak:

• w stali dodaj 1,5–3×D w kierunku przedłużenia konturu; przy twardszych gatunkach bliżej górnej granicy,
• w aluminium często wystarczy 0,5–1×D, szczególnie jeśli jednocześnie redukujesz posuw na wyjściu,
• przedłużenie łącz z łagodnym łukiem lub odcinkiem stycznym, żeby uniknąć ostrego załamania,
• zwróć uwagę na położenie imadeł i zacisków – lepiej przesunąć punkt początku/końca konturu niż liczyć, że „maszyna się zmieści”.

W produkcji seryjnej taki lead-out często zwraca się mniejszym odsetkiem odrzutów: nie ma potrzeby szlifowania czy ręcznego „poprawiania” końców krawędzi, bo krytyczne miejsce po prostu leży poza detalem.

Lead-out a kompensacja promienia i dokładność wymiarowa

Przy planowaniu wyjścia łatwo skoncentrować się wyłącznie na jakości powierzchni i obciążeniu narzędzia. Tymczasem sposób prowadzenia końcówki ścieżki mocno wiąże się też z tym, jak sterowanie radzi sobie z kompensacją promienia (G41/G42 lub kompensacja CAM-owa).

Przy prostym wyjściu pod kątem prostym do konturu może dojść do krótkiego „szarpnięcia” w osi, gdy sterowanie koryguje tor narzędzia po wyłączeniu kompensacji. W stalach twardszych może to delikatnie odcisnąć się na krawędzi detalu, w aluminium zaś zostawić subtelną zmianę faktury pod światło.

Bezpieczniej jest:

• utrzymywać kompensację promienia jeszcze przez fragment lead-out, a wyłączać ją dopiero w powietrzu,
• preferować tangencjalne wyjścia zamiast ostrych załamań, by sterowanie nie musiało wykonywać nagłych korekt,
• przy kluczowych wymiarowo konturach ustawić niższą dynamikę (mniejsze przyspieszenia/jerk) w pobliżu końca ścieżki.

W stalach hartowanych i formowych takie drobiazgi często decydują, czy finalny wymiar mieści się w tolerancji bez dodatkowych poprawek. W aluminium różnica może być mniej oczywista na „gołe oko”, ale objawi się np. na fotometrii lub podczas montażu elementów dekoracyjnych.

Synchronizacja lead-in i lead-out przy konturach zamkniętych

Przy konturach zamkniętych – otworach, kieszeniach, zewnętrznych obrysach – kłopotliwy bywa moment, gdy ścieżka „zamyka pętlę”. Jeśli lead-in i lead-out są zaprojektowane przypadkowo, łatwo o niewidoczne gołym okiem, lecz mierzalne pogrubienie ściany lub minirowek w miejscu złączenia.

Lepszy efekt daje spójna para wejście–wyjście, projektowana jako jedno rozwiązanie, a nie dwie osobne opcje w CAM:

• tangencjalny lead-in + tangencjalny lead-out połączone w jeden dłuższy fragment ścieżki – punkt styku „rozmywa się” na kilka milimetrów,
• łukowe wejście i wyjście o tym samym promieniu, rozstawione tak, by łuki zachodziły na siebie (krótkie „nakładanie” trajektorii),
• dla drobnych otworów w stali – helikalne zejście do głębokości, a na końcu konturu delikatne wynurzenie w Z po małym łuku.

W aluminium często kluczowe jest ukrycie tego miejsca w mniej widocznej strefie, np. od strony niewidocznej po montażu. W stalach narzędziowych ważniejsza bywa powtarzalność: dobrze zaprojektowana para lead-in/lead-out daje podobną geometrię łączenia nawet po kilkudziesięciu detalach, co ułatwia korekty wymiarowe.

Wpływ wyjścia na zużycie freza

Końcówka ścieżki jest jednym z momentów, gdy narzędzie dostaje „uderzenie” w drugą stronę: zamiast wchodzić w materiał, nagle z niego wychodzi. Jeśli dzieje się to gwałtownie, a prędkość obrotowa i posuw pozostają wysokie, krawędź tnąca może zacząć się wykruszać właśnie na tej części obwodu, która wypada w okolicy końca ścieżki.

W stali hartowanej i nierdzewnej szczególnie widać to przy:

• lead-out prostopadłym do konturu, bez łuku przejściowego,
• pełnym obciążeniu promieniowym (ae bliskie 50–100% D) na końcu ścieżki,
• braku redukcji posuwu – narzędzie nagle z „pełnego wióra” przechodzi w cięcie w powietrzu.

Łukowy lub tangencjalny lead-out, ewentualnie połączony z delikatną redukcją posuwu na ostatnich milimetrach, wyraźnie łagodzi to zjawisko. W praktyce daje to:

• równiejsze zużycie obwodu freza – mniej „gorących punktów” na krawędzi,
• wydłużony czas między ostrzeniami lub wymianami narzędzia, szczególnie w drogich frezach węglikowych,
• mniejsze ryzyko nagłego wykruszenia fragmentu krawędzi, co bywa kluczowe przy ostatnich przejściach wykańczających.

W aluminium sam efekt wykruszeń jest mniej dotkliwy, ale nierówne zużycie krawędzi szybko przekłada się na gorszą jakość powierzchni, smugi i „falę” na konturze. Zbalansowane wejście i wyjście potrafi utrzymać akceptowalną jakość znacznie dłużej przy tych samych parametrach skrawania.

Lead-in/lead-out a chłodzenie i odprowadzanie wiórów

Przy projektowaniu ścieżek łatwo przeoczyć, że sposób wejścia i wyjścia zmienia warunki chłodzenia i ewakuacji wiórów. W stalach i aluminium problem wygląda trochę inaczej, ale punkt wspólny jest taki sam: wiór nie może zostać „przygnieciony” w krytycznym miejscu startu lub końca ścieżki.

Przy wejściu:

• łukowe i helikalne lead-in dają więcej czasu na wprowadzenie chłodziwa w strefę skrawania; w stali to często redukuje nagłe miejscowe przegrzanie,
• w aluminium spokojne wejście ogranicza ryzyko przyklejania się pierwszych wiórów do krawędzi, co potrafi „na dzień dobry” pogorszyć całą resztę obróbki.

Przy wyjściu:

• łagodne wyprowadzenie po łuku pozwala wiórom spokojnie opuścić strefę skrawania, zamiast być nagle ściśniętym między frezem a świeżo wygenerowaną krawędzią,
• w głębszych kieszeniach lead-out z jednoczesnym wynurzeniem w Z bywa najprostszym sposobem, by wypchnąć wióry ku górze przy utrudnionym przepływie chłodziwa.

W przypadku aluminium, gdzie narost krawędziowy jest realnym problemem, sensowne jest dodatkowe „przepłukanie” końcówki ścieżki, np. krótkim przejazdem w powietrzu przy włączonym chłodzeniu. W stalach bardziej opłaca się zapewnić stały strumień chłodziwa już od pierwszego kontaktu i utrzymać go aż do wyjścia po lead-out.

Dopasowanie lead-in/lead-out do strategii zgrubnej i wykańczającej

Trudno oczekiwać, że jedna konfiguracja wejścia i wyjścia sprawdzi się zarówno przy agresywnym zgrubnym wybieraniu, jak i delikatnym, końcowym przejściu na wymiar. Praktyczniej jest z góry rozdzielić te dwa światy.

Przy obróbce zgrubnej w stali:

• priorytetem jest odporność narzędzia i stabilność mocowania,
• sprawdza się rampowanie liniowe lub helikalne jako wejście, tak by uniknąć „wbicia się” na pełne ap,
• wyjście może być prostsze – krótkie „przestrzelenie” poza kontur i ewentualnie niewielka redukcja posuwu.

Przy obróbce wykańczającej w aluminium:

• ważniejsza jest estetyka krawędzi i faktury,
• lepiej działa łukowe lub tangencjalne wejście z promieniem co najmniej 0,5×D,
• wyjście często projektuje się jako tangencjalne z łagodnym zmniejszeniem posuwu i, jeśli to możliwe, lekkim wynurzeniem w Z.

W stalach ulepszonych cieplnie i hartowanych końcowe przejście bywa jedno lub dwa. Tam zwykle łączy się konserwatywne wejście (łukowe/rampa) z bardzo kontrolowanym wyjściem (łuk, tangens, wypływanie w Z), bo każde niepotrzebne przeciążenie freza może zakończyć się drobnym wyszczerbieniem, które z kolei zostawia ślad na kolejnych detalach.

Przykładowe ustawienia startowe dla stali i aluminium

Żeby łatwiej przełożyć teorię na praktykę, wygodnie jest mieć kilka „presetów” w głowie lub w CAM-ie. Nie trzeba ich traktować jak dogmat, ale jako punkt wyjścia do własnych korekt.

Dla stali konstrukcyjnej/ulepszonej przy konturach 2.5D:

• lead-in: łukowy, promień ok. 0,5–1,0×D, kąt wejścia 30–60°, bez pełnego obciążenia promieniowego na pierwszych milimetrach,
• lead-out: łukowy lub tangencjalny, promień zbliżony do lead-in, wyprowadzenie 1–2×D poza kontur, lekka redukcja posuwu (np. do 70–80%) na ostatnich milimetrach.

Dla aluminium przy wykańczaniu konturów:

• lead-in: łukowy lub tangencjalny z promieniem 0,7–1,2×D, raczej mniejszy kąt wejścia (30–45°), pełna prędkość obrotowa już przed wejściem,
• lead-out: tangencjalny z krótkim „przestrzeleniem” (0,5–1×D) poza detal, często z delikatnym wynurzeniem w Z (kilka dziesiątek mm) i nieznaczną redukcją posuwu.

Przy bardziej skomplikowanych detalach warto te wartości przetestować na krótkim odcinku próbnej ścieżki w zrzynce z tego samego materiału. Zwykle już po jednym–dwóch przejazdach widać, czy wejście i wyjście są zbyt agresywne, czy można pozwolić sobie na „podciągnięcie” posuwu lub skrócenie łuków.
